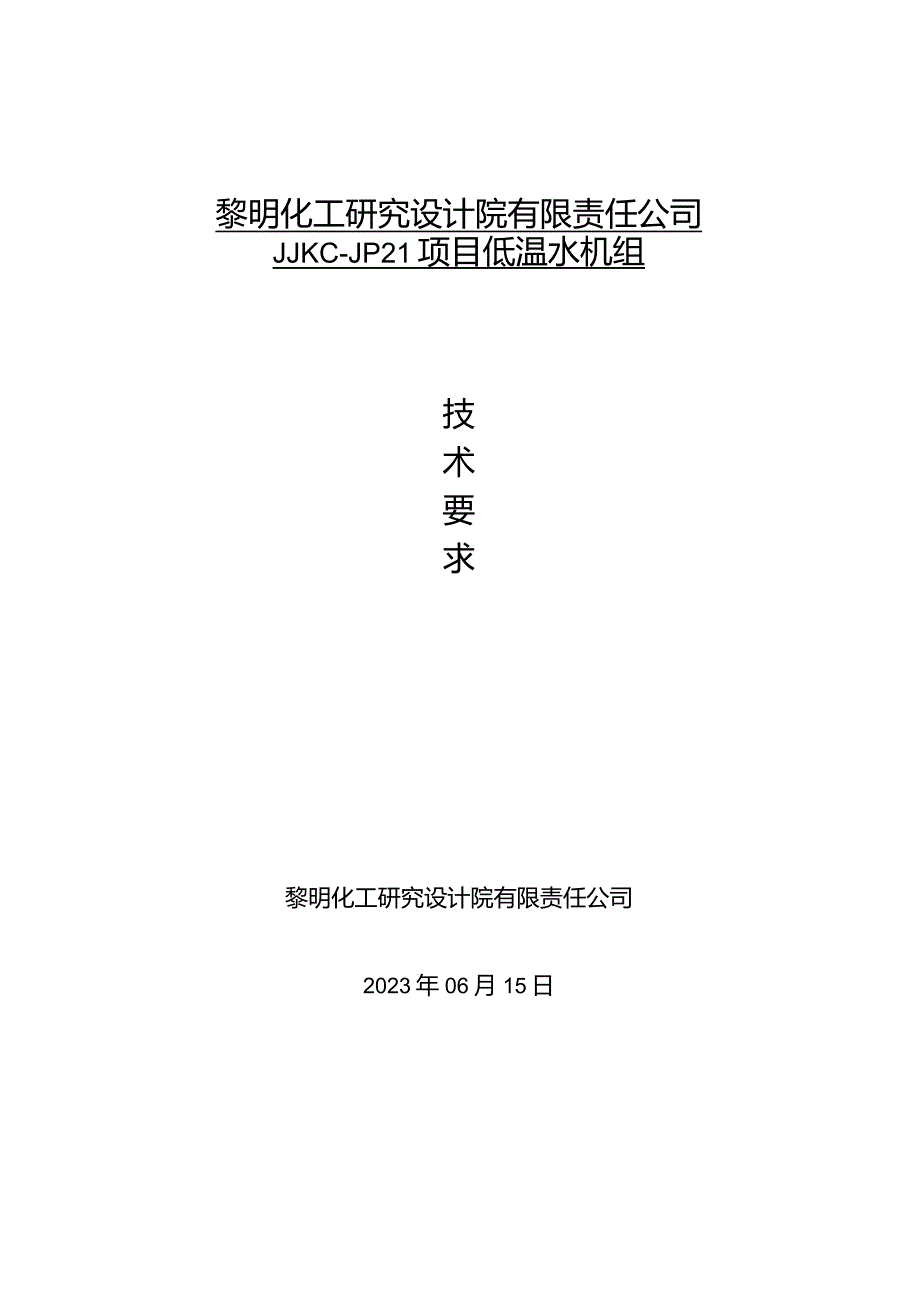

黎明化工研究设计院有限责任公司.docx_第1页
第1页 / 共7页

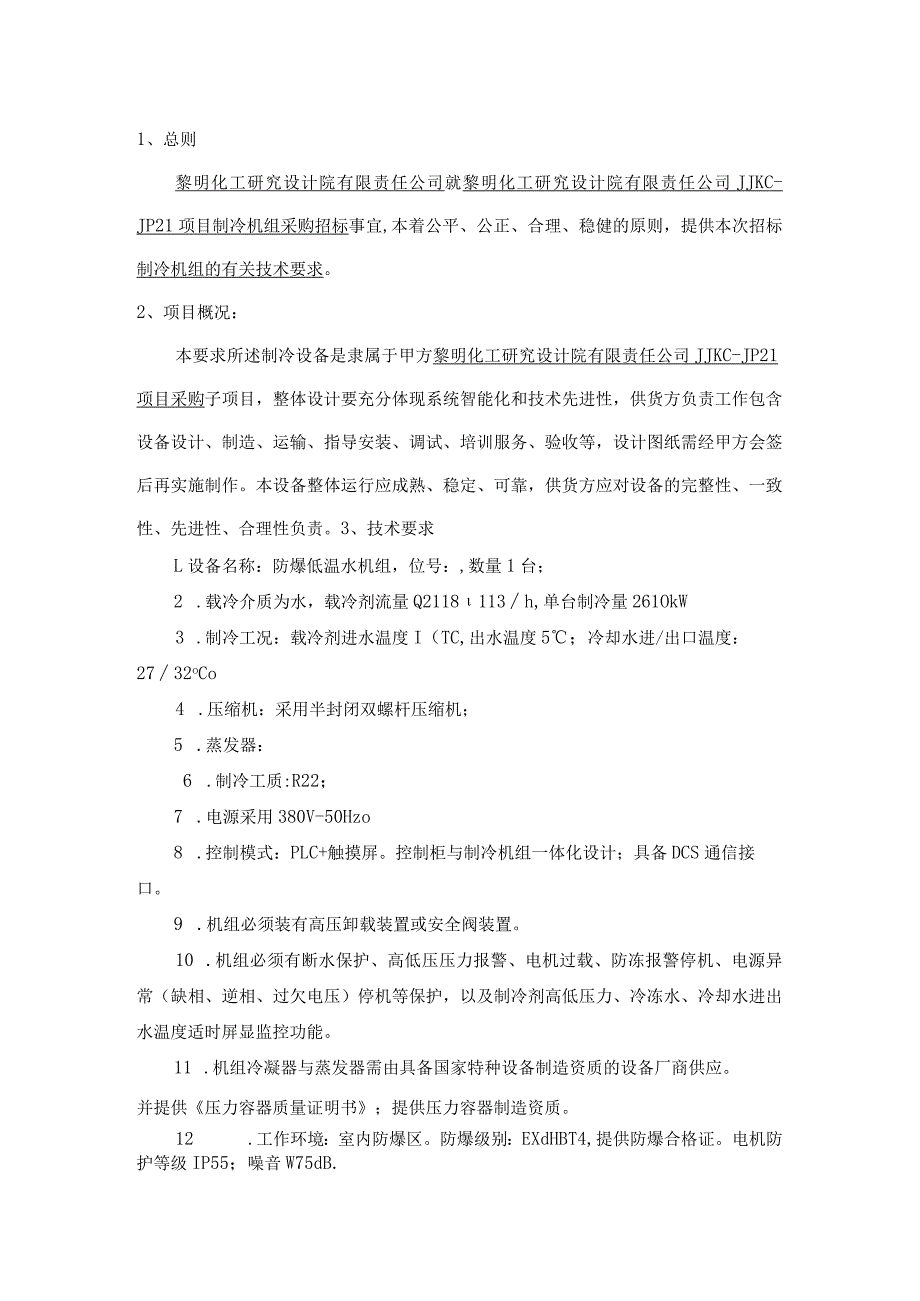

黎明化工研究设计院有限责任公司.docx_第2页
第2页 / 共7页

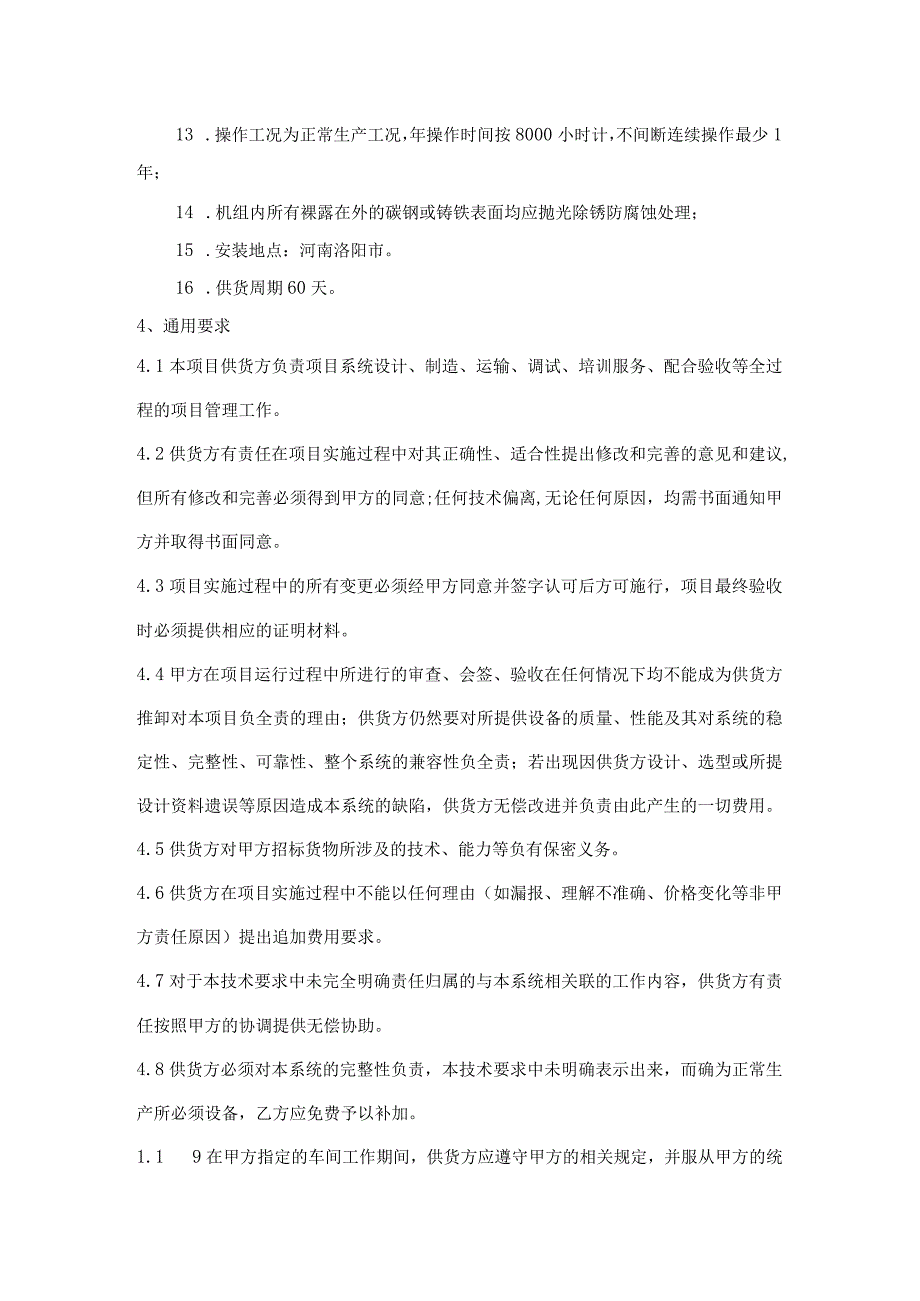

黎明化工研究设计院有限责任公司.docx_第3页
第3页 / 共7页
黎明化工研究设计院有限责任公司.docx_第4页
第4页 / 共7页
黎明化工研究设计院有限责任公司.docx_第5页
第5页 / 共7页
黎明化工研究设计院有限责任公司.docx_第6页
第6页 / 共7页
黎明化工研究设计院有限责任公司.docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《黎明化工研究设计院有限责任公司.docx》由会员分享,可在线阅读,更多相关《黎明化工研究设计院有限责任公司.docx(7页珍藏版)》请在第壹文秘上搜索。

1、黎明化工研究设计院有限责任公司JJKC-JP21项目低温水机组技术要求黎明化工研究设计院有限责任公司2023年06月15日1、总则黎明化工研究设计院有限责任公司就黎明化工研究设计院有限责任公司JJKC-JP21项目制冷机组采购招标事宜,本着公平、公正、合理、稳健的原则,提供本次招标制冷机组的有关技术要求。2、项目概况:本要求所述制冷设备是隶属于甲方黎明化工研究设计院有限责任公司JJKC-JP21项目采购子项目,整体设计要充分体现系统智能化和技术先进性,供货方负责工作包含设备设计、制造、运输、指导安装、调试、培训服务、验收等,设计图纸需经甲方会签后再实施制作。本设备整体运行应成熟、稳定、可靠,供

2、货方应对设备的完整性、一致性、先进性、合理性负责。3、技术要求L设备名称:防爆低温水机组,位号:,数量1台;2 .载冷介质为水,载冷剂流量Q2118113h,单台制冷量261OkW3 .制冷工况:载冷剂进水温度I(TC,出水温度5;冷却水进/出口温度:2732oCo4 .压缩机:采用半封闭双螺杆压缩机;5 .蒸发器:6 .制冷工质:R22;7 .电源采用380V-50Hzo8 .控制模式:PLC+触摸屏。控制柜与制冷机组一体化设计;具备DCS通信接口。9 .机组必须装有高压卸载装置或安全阀装置。10 .机组必须有断水保护、高低压压力报警、电机过载、防冻报警停机、电源异常(缺相、逆相、过欠电压)

3、停机等保护,以及制冷剂高低压力、冷冻水、冷却水进出水温度适时屏显监控功能。11 .机组冷凝器与蒸发器需由具备国家特种设备制造资质的设备厂商供应。并提供压力容器质量证明书;提供压力容器制造资质。12 .工作环境:室内防爆区。防爆级别:EXdHBT4,提供防爆合格证。电机防护等级IP55;噪音W75dB.13 .操作工况为正常生产工况,年操作时间按8000小时计,不间断连续操作最少1年;14 .机组内所有裸露在外的碳钢或铸铁表面均应抛光除锈防腐蚀处理;15 .安装地点:河南洛阳市。16 .供货周期60天。4、通用要求4.1本项目供货方负责项目系统设计、制造、运输、调试、培训服务、配合验收等全过程的

4、项目管理工作。4.2供货方有责任在项目实施过程中对其正确性、适合性提出修改和完善的意见和建议,但所有修改和完善必须得到甲方的同意;任何技术偏离,无论任何原因,均需书面通知甲方并取得书面同意。4.3项目实施过程中的所有变更必须经甲方同意并签字认可后方可施行,项目最终验收时必须提供相应的证明材料。4.4甲方在项目运行过程中所进行的审查、会签、验收在任何情况下均不能成为供货方推卸对本项目负全责的理由;供货方仍然要对所提供设备的质量、性能及其对系统的稳定性、完整性、可靠性、整个系统的兼容性负全责;若出现因供货方设计、选型或所提设计资料遗误等原因造成本系统的缺陷,供货方无偿改进并负责由此产生的一切费用。

5、4.5供货方对甲方招标货物所涉及的技术、能力等负有保密义务。4.6供货方在项目实施过程中不能以任何理由(如漏报、理解不准确、价格变化等非甲方责任原因)提出追加费用要求。4.7对于本技术要求中未完全明确责任归属的与本系统相关联的工作内容,供货方有责任按照甲方的协调提供无偿协助。4.8供货方必须对本系统的完整性负责,本技术要求中未明确表示出来,而确为正常生产所必须设备,乙方应免费予以补加。1.1 9在甲方指定的车间工作期间,供货方应遵守甲方的相关规定,并服从甲方的统一协调管理及现场5S管理。4.10 供货方必须采取充分而必要的防范措施避免任何安全事故的发生,否则所有相关事故的责任全部由乙方完全承担

6、。4.11 供货方应及时提供设备基础图、设备外形尺寸及重量、冷媒介质、冷却水进出口规格型号(带配对法兰)、电机功率及进线盒接线口径,并保持与实物一致性;提交基础图、公用技术要求等,若因资料提交不全面、不及时而导致项目出现缺陷或需改动、返工等,产生的所有费用由乙方完全承担。4. 12本要求未提及项按行业近三年内的通用做法执行,但必须要满足涉及安全、消防,职业健康等在内的有关国家强制性标准。4.13 本技术要求仅对功能设计、结构、性能、安装和试验等方面,提出了最低和一般性的技术要求;并未对一切技术细节作出规定,未充分引述有关标准和规范的条文。乙方应保证提供的设备符合本技术协议和国家最新的有关标准、

7、规范的优质产品;4.14 本技术要求所使用的标准、规范,如与乙方所执行的标准、规范不一致时,应按不低于本技术要求所列的标准、规范执行.4.15 所有冷冻机应根据功率配置低压电机。5、特殊要求5. 1、冷冻机生产厂家具备相应生产资质、整机设计能力、制造能力及完善的整机性能测试能力。5.13 本技术要求仅对功能设计、结构、性能、安装和试验等方面,提出了最低和一般性的技术要求;并未对一切技术细节作出规定,未充分引述有关标准和规范的条文。供货方应保证提供的设备符合本技术要求和国家最新的有关标准、规范的优质产品;5.3、本技术要求参考执行国家标准GB/T18430.1-2007蒸气压缩循环冷水(热泵)机

8、组工商业用和类似用途的冷水(热泵)机组,所使用的标准、规范,如与乙方所执行的标准、规范不一致时,应按不低于本技术要求所列的标准、规范执行。5.4 供货方须免费提供本项目设备首次保养,含首次保养所需耗材及人工。5.5 供货方须免费培训本项目设备使用方操作管理人员2-3名,培训方式为:设备生产方工厂培训1+设备使用方现场培训。6、设备配置要求6.1、制冷机组配置要求零部件名称配置品牌备注半封闭螺杆压缩机不低于上海HanbellZtt泽尔防爆型油分离器不低于姜堰恒达/浙江鼎诺水冷冷凝器壳管式投标厂家需具备压力容器生产资格,并提供有关压力容器竣工资料蒸发器投标厂家需具备压力容器生产资格,并提供有关压力

9、容器竣工资料过滤器芯不低于美国Emerson电子膨胀阀不低于美国Sporlan防爆处理交流接触器不低于LS/Schneider断路器不低于LS/Schneider可编程控制器不低于西门子彩色触摸屏不低于西门子隔爆型温度传感器不低于贺利氏/亿贝宏本安型压力传感器不低于宝鸡恒通防爆防爆电器箱南阳防爆所隔爆型7、分工界面1.1、 供货方负责指导设备安装;1.2、 供货方负责将设备运到河南洛阳市甲方厂内;1.3、 供货方在本文件中提供的设备品牌和类型及主要部件必须与实际提供给甲方的产品一致,否则甲方有权利追究供货方因此而给甲方造成的损失和相应的责任;7. 4、供货方供货范围内所需要控制的设备及现场传感

10、器均由供货方连接;7.1、 机组的水流开关为供货方配置,甲方负责水流开关的安装并接线(供货方指定位置);设备安装所需的地脚螺栓为随机配件,由供方提供。7.2、 甲方有权随时到供货方查看进度和制作情况,供货方需给予积极配合。供货方收到甲方货款及发货通知后予以发货。供方所供产品到达规定交货地点后,双方应按合同及发运清单明细核对装车情况,检验设备名称、规格、数量、外包装质量等进行验收。7.3、 设备到达现场有损坏(非人为)由供货方负责。8、设备验收及需提供的技术文件(中文版本)8. 1、设备安装调试验收合格后12个月或设备到货后之日起18个月,以先到期为准的质保期。质保期内如有产品质量问题,供货方应

11、免费进行维修,质保期后,以最优惠价格提供配件、易损件,技术服务终生免费。其他质量要求应符合国家或行业规定;8.1、 提供产品出厂合格证及二器竣工资料。8.2、 提供电子版本使用说明书及1套纸质版本使用说明书8.3、 提供调试通知单9、培训9.1 通过培训使全体操作人员达到会使用、会操作制冷机组设备,并能够处理各种紧急情况,熟练掌握制冷机组设备的相关知识及技能。9.2 培训内容:制冷机组设备系统操作及维护等课程。10、其它10.1、供货方应保证所提供的设备是所生产、全新、未使用过的,并符合合同约定的质量、规格、型式和性能的要求。10.2、设备正常使用后如发现故障,保质期内供货方在收到甲方设备故障通知后,供货方维修人员1小时内做出响应,4小时内到达现场进行检修;重大故障到现场后3天内解决。质保期内,因设备质量问题供货方维修人员免费予以处理;质保期外的维修问题另行协商。10.3、 设备铭牌固置在设备上,清楚标明以下内容:制造厂名称、设备名称及型号、制造年月、主要技术规格和参数、制造编号、警示标记等。10.4、 本技术要求后期作为合同技术附件,与合同具备同等法律效力。
