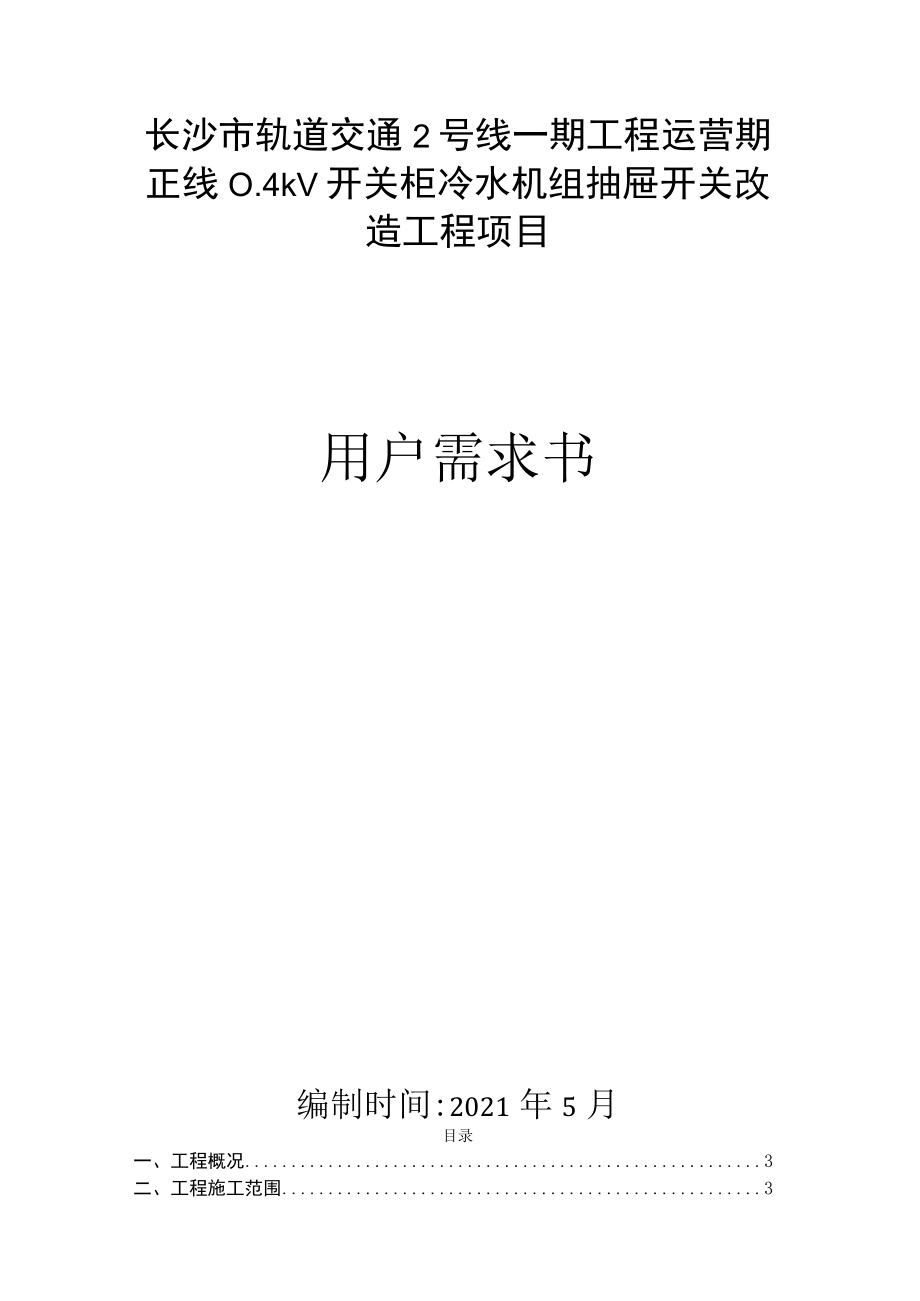

1、长沙市轨道交通2号线一期工程运营期正线O.4kV开关柜冷水机组抽屉开关改造工程项目用户需求书编制时间:2021年5月目录一、工程概况3二、工程施工范围3（一）工程施工范围3（二）环境及条件4三、工程内容4（一）工程主要内容4（二）零星包干项目5（S）技术标准和要求6（四）执行参考标准13（五）工程量清单13四、项目管控要求19（一）人员配备要求19（二）设备配备要求19（S）安全管理规定19五、项目实施要求20（一）项目基本要求20（二）施工原则20（三）施工组织管理21（四）工作时间和要求22六、工程进度计划管理22（一）工期要求23（二）工程进度23七、项目验收23（）验收小组23（二）验
2、收周期23（S）验收标准24八、施工注意事项及其他24九、质保期服务24（一）质保期24（二）质保期的要求24（三）质保期之后的要求25一、工程概况本项目拟对长沙市轨道交通2号线一期工程运营期正线O.4kV开关柜光达站至望城坡站冷水机组抽屉开关进行改造，提高抽屉开关运行稳定性和安全性。二、工程施工范围（一）工程施工范围本项目工程范围包括长沙市轨道交通2号线一期工程光达至望城坡站全线04kV开关柜冷水机组抽屉开关，具体数量如下：0.4kV开关柜冷水机组抽屉开关改造统计表序号站点开关编号开关名称数量备注1光达站P111-8冷水机组12P210-2冷水机组22杜花路站P108-1冷水机组12P209
3、-8冷水机组23沙湾公园站P111-6冷水机组12P210-8冷水机组24长沙大道站P111-6冷水机组12P210-7冷水机组25人民东路站P111-7冷水机组12P210-7冷水机组26万家丽广场站Pl13-5冷水机组12P212-6冷水机组27湘江中路站P111-8冷水机组12P211-7冷水机组28橘子洲站P111-8冷水机组12P210-8冷水机组29深湾镇站Pl12-7冷水机组12P211-7冷水机组210西湖公园站P110-8冷水机组12P209-8冷水机组211金星路站P111-8冷水机组12P209-7冷水机组212望城坡站P111-8冷水机组12P210-6冷水机组2（二）
4、环境及条件1.自然条件安装地点：室内；环境温度:-5+45C;相对湿度：日平均值不大于95%,月平均值不大于90%；有凝露情况发生；海波高度：1000m；地震烈度:7度；仓储条件：设备、材料应能在-5。CW环境温度60oC,相对湿度W98%的仓储条件下储存后，仍能正常使用。2.施工限制条件该项目施工地点在地铁车站变电所（作业时间凌晨1:00-4:00）,承包单位须严格遵守运营公司相关管理制度，并服从现场管理部门的监督管理。三、工程内容（一）工程主要内容1 .拆除既有抽屉开关上面的一次、二次回路及相关元器件（含辅材等），并做好成品保护。2 .制作成套塑壳断路器固定背板，并安装，含辅材及配套工程。
5、3 .制作成套0.4kV主母排连接扣件，并安装，含辅材及配套工程。4 .重新制作塑壳断路器与04kV主母排连接扣件之间连接的一次电缆（含电缆头）。5 .完成既有多功能智能仪表及指示灯固定面板安装，含辅材及配套工程。6,根据既有的二次原理图，在抽屉开关柜框架内重新布局、安装二次元器件、重新布线，含辅材及配套工程。7 .重新改装塑壳断路器的操作杆及固定支架，含辅材及配套工程。8 .制作塑壳断路器伸出伸出铜排并安装，含辅材及配套工程。9 .对所有改造安装后的抽屉开关及0.4kV主母线进行相关调试。（二）零星包干项目L完成馈出侧固定横担重新固定安装：规格尺寸根据现场设备需要制作，安装在开关柜电缆室内，
6、位置约为馈出线缆的出口处，对电缆起固定及支撑作用，馈出电缆需连接到塑壳断路器伸出铜排上。2 .绝缘挡板及制作、安装：材质采用环氧树脂绝缘材质（3240）,高湿下电气性能稳定性好，厚度不低于4mm,具体尺寸根据现场需要制作，且匹配塑壳断路器伸出铜排及原有三相馈出电缆。3 .等边不锈钢三角铁制作、安装：多功能智能仪表及指示灯固定面板可采用等边不锈钢三角铁固定（带固定螺丝孔），材质要求为厚度不小于2.5mm镀锌钢板，具体尺寸、连接方式根据现场实际情况制作。4 .开孔：含抽屉柜框架背板、侧板开孔（孔洞需做打磨、防割处理）等。5 .端子排及安装：用螺钉连接、连接容量0.5-6mm2、连接量为，含端子排固
7、定卡槽、辅材。6 ,成品保护及垃圾清运。7 .其它零星工程内容。8 .以上零星工程内容采用包干计取方式，计取一项。（三）技术标准和要求基本标准及要求1 .既有抽屉开关一、二次回路及元器件拆除拆除既有抽屉柜一、二次回路及元器件，并做好多功能智能仪表、中间继电器（含底座及底座固定卡槽）、电流互感器、塑壳断路器、信号灯、熔断器（含熔断器固定卡槽）以及端子排（含端子排固定卡槽）等需利旧元器件的成品防护。2 .塑壳断路器固定背板1）采用材质要求为镀锌钢板，镀锌钢板厚度不小于2. 5mm,尺寸约为长*宽*高=300mm*220m*60的中空不封闭立方体（尺寸约为宽*高=22OnIm*60Inm的两个侧面不
8、封闭）；2）塑壳断路器固定背板，安装在开关柜框架底板上；3）塑壳断路器的固定背板具体尺寸、连接方式（如需焊接需做防锈处理）及安装位置需根据现场情况确定。3 .二次元器件安装1）根据既有的二次原理图，在抽屉开关柜框架内重新布局二次元器件，完成布线安装；2）原有继电器（含底座及底座固定卡槽）及端子排（含端子排固定卡槽）布置位置应便于后期的维护及检修；3）拆除二次插接件静触头，采用端子排替换二次插接件。4 .一次电缆（含电缆头）制作1）电缆采用电压等级为04kV,规格为185mm2低烟无卤阻燃单芯软铜线缆，软铜线缆长度根据现场实际情况制作；2）电缆头须匹配伸出铜排及04kV主母排连接扣件。5 .塑壳
9、断路器的操作杆及固定支架1）塑壳断路器操作杆的尺寸约为长*宽*高=220mm*8mm*8mm的实心长柱体，柱顶需配置适应现场操作把手的卡销及做倒角处理，材质要求不锈钢材质并做防腐处理，具体尺寸、连接方式（如需焊接需做防锈处理）根据现场实际情况制作；2）固定支架材质要求镀锌钢板，所用钢板厚度不小于2.5mm,具体尺寸、连接方式（如需焊接需做防锈处理）根据现场实际情况制作。6 .既有多功能智能仪表及指示灯固定面板重新安装1）多功能智能仪表及指示灯固定面板安装位置需与抽屉柜面板匹配，保证开关柜面板开合顺畅；2）多功能智能仪表及指示灯固定面板固定可采用等边不锈钢三角铁固定（带固定螺丝孔），材质要求为镀
10、锌钢板，钢板厚度不小于2.5mm,具体尺寸约为长*宽=135mm*15mm,具体尺寸、连接方式（如需焊接需做防锈处理）根据现场实际情况制作。7 .塑壳断路器伸出伸出铜排1）每一个抽屉柜需要6片伸出铜排（电源侧伸出铜排为L型；负荷侧伸出铜排为Z型）；2）电源侧伸出铜排（3根），L型长边尺寸约为长*宽*厚：330mm*24mm*8mm;285mm*24mm*8mm；240mm*24mm*8mm,L型短边尺寸约为长*宽*厚：80mm*24mm*8mi;3）负荷侧伸出铜排（3根），Z型长边尺寸约为长*宽*厚：130mm*24mm*8mm;105mm*24mm*8mm；80mm*24mm*8m,Z型较长
11、短边尺寸约为长*宽*厚：125mm*24mm*8mm,Z型较长短边尺寸约为长*宽*厚：50mm*24mm*8mm;4）伸出铜排的开孔匹配一次电缆及塑壳断路器的连接孔；5）具体尺寸根据现场需要进行调整。8 .调试、测试8.1抽屉柜单体调试8.L1机械调试检验每个构件是否灵活、可靠、无卡滞；电缆与塑壳断路器伸出铜排、电缆与04kV主母排连接扣件、主母排与0.4kV主母排连接扣件连接是否紧密；固定横担与馈线电缆是否存在纽卡情况，安装位置是否契合；塑壳断路器与背板安装是否紧密；背板与开关柜底板安装是否牢固等。8.L2电气调试8.1.2.1电气操作实验在安装和接线正确的前提下，按电气原理图进行模拟动作试
12、验，即通电试验。主要包括：塑壳断路器合、分闸是否正常；相关仪表、指示灯是否工作正常等。8.1.2.2联动功能试验在接收到消防切非信号后调试开关是否可靠分闸等。8.1.2.3绝缘测试为确保操作人员、柜体、柜内器件的安全，应进行绝缘测试。其主要测量的部位有：抽屉开关的主开关在断开位置时，同极的进线和出线之间及进线侧电缆与抽屉开关塑壳断路器之间；主开关闭合时不同极的带电部件之间；主电路和控制电路之间；各带电元件与柜体金属框架之间；规定横担与电缆之间；固定横担与柜体金属框架之间等,测试时间要求1分钟，绝缘电阻必须达到CGY/J-212-005-A/3变电系统设备试验规程等要求。8.L2.4相位核对核对
13、抽屉开关塑壳断路器进线与出现线缆接线相位是否正确；核对开关二次线缆接线相位是否正确等。8.L2.5回路电阻测试其主要测量的部位有：软铜电缆与0.4kV主母排连接扣件之间；软铜电缆与塑壳断路器伸出铜排之间；塑壳断路器伸出铜排与塑壳断路器之间等。8.20.4kV母线调试8.2.1机械调试检验主母排与O.4kV主母排连接扣件连接是否紧密等。8.2.2电气调试8.2.2.1绝缘测试为确保操作人员、柜体、柜内器件的安全，应进行绝缘测试。其主要测量的部位有：在母线进线塑壳断路器断开、同段所有馈线抽屉开关断开及改造开关主开关断开时测量母线（含母线）与改造开关塑壳断路器进线接线端子之间的绝缘等，测试时间要求1
14、分钟，绝缘电阻必须达到CGY/J-212-005-A/3变电系统设备试验规程等要求。8 .2.2.2回路电阻测试主要测量的部位为主母排与O.4kV主母排连接扣件之间等。9 .材料应符合国标或部颁发的现行的技术标准，符合设计要求，并有3C认证和产品合格证及随带安装、使用、维修和试验要求等技术文件；有生产许可证和安全认证标志。10 .背板材质要求为镀锌钢板，厚度不小于2.5mm,周边平整无损伤。11 .抽屉柜内二次元器件符合下列规定11.1 发热元件安装在散热良好的位置。11.2 端子排安装牢固，端子有序号，强、弱电端子隔离布置，端子规格与芯线截面积大小适配。3抽屉开关内配线1.1.1 3.1电流回路采用单芯芯线截面不小于2.5mm2铜芯绝缘电线且为低烟无卤阻燃线缆。1.1.2 2除电子元件回路或类似回路外，其它回路的电线应采用单芯芯线截面不小于L5mm2的铜芯绝缘电线且为低烟无卤阻燃线缆。1.1.3 3二次回路连线应成束绑扎，不同电压等级、交流、直流线路及控制线路应分别绑扎且有标识；固定后不应妨碍开关分合闸或塑壳断路器的抽出与推进。11 .3.4配线严禁使用开口鼻子。12 .3.5二次软铜线缆敷设长度应留有适当裕量。.3.6与电器连接时，端部绞紧，
