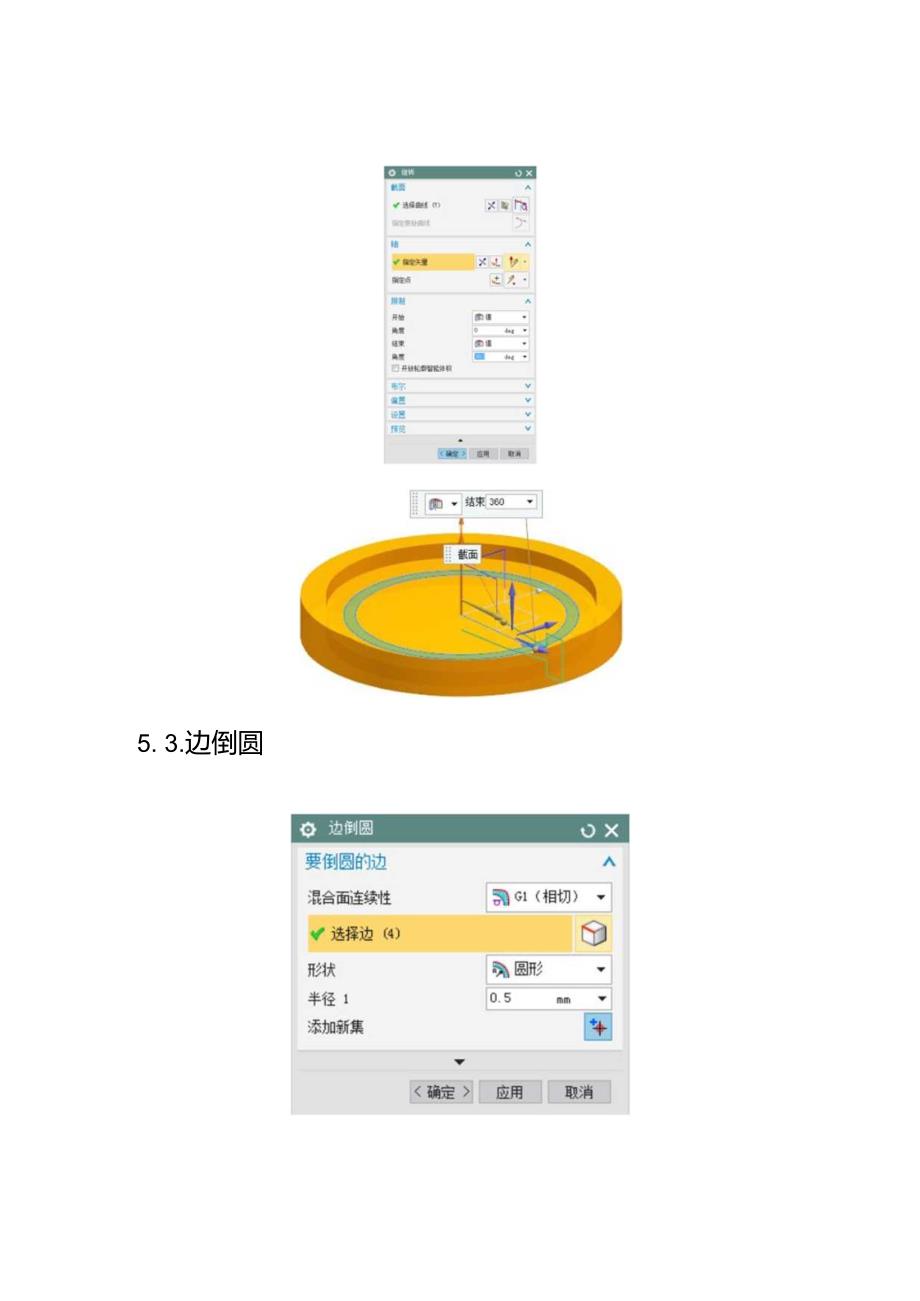

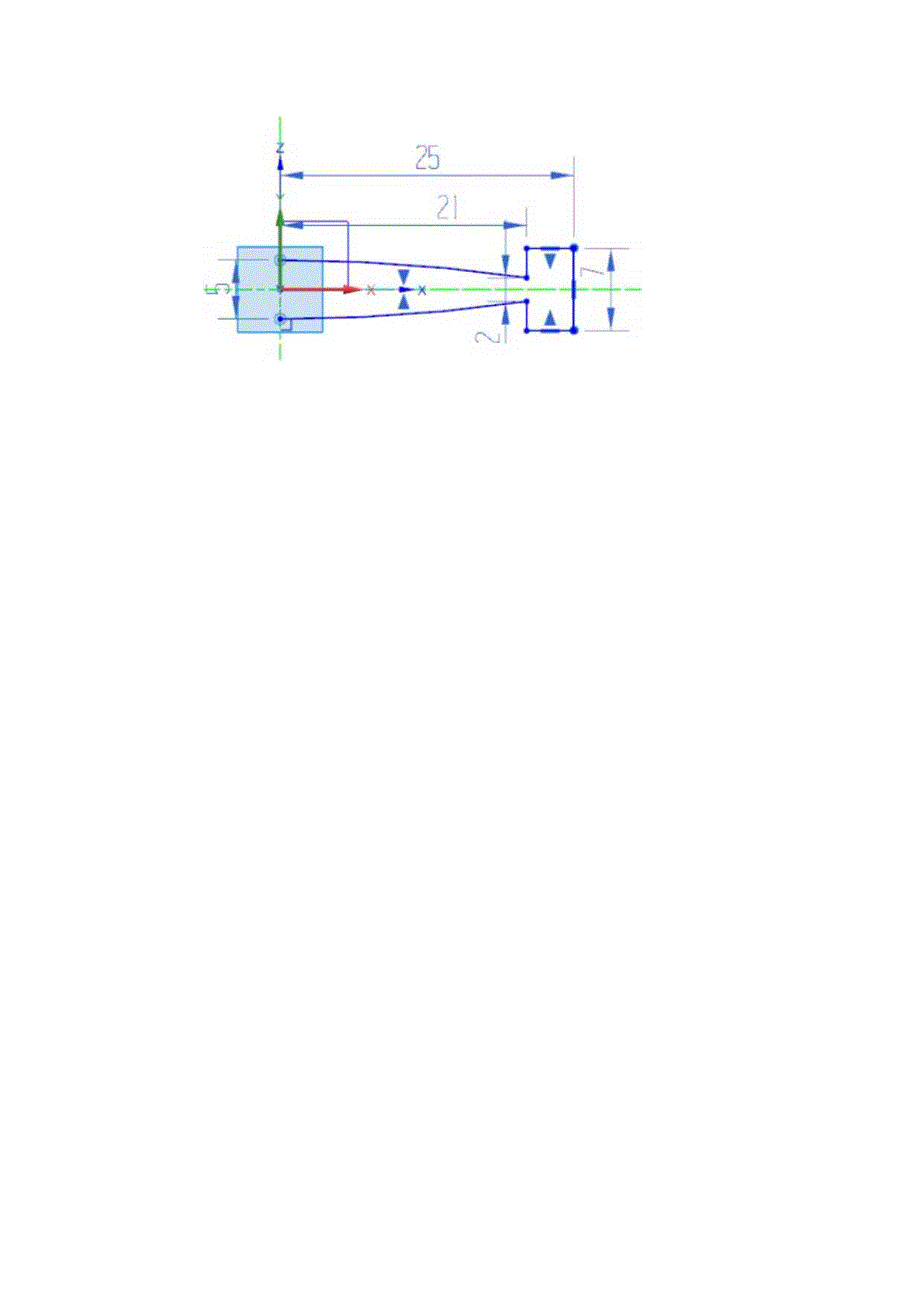

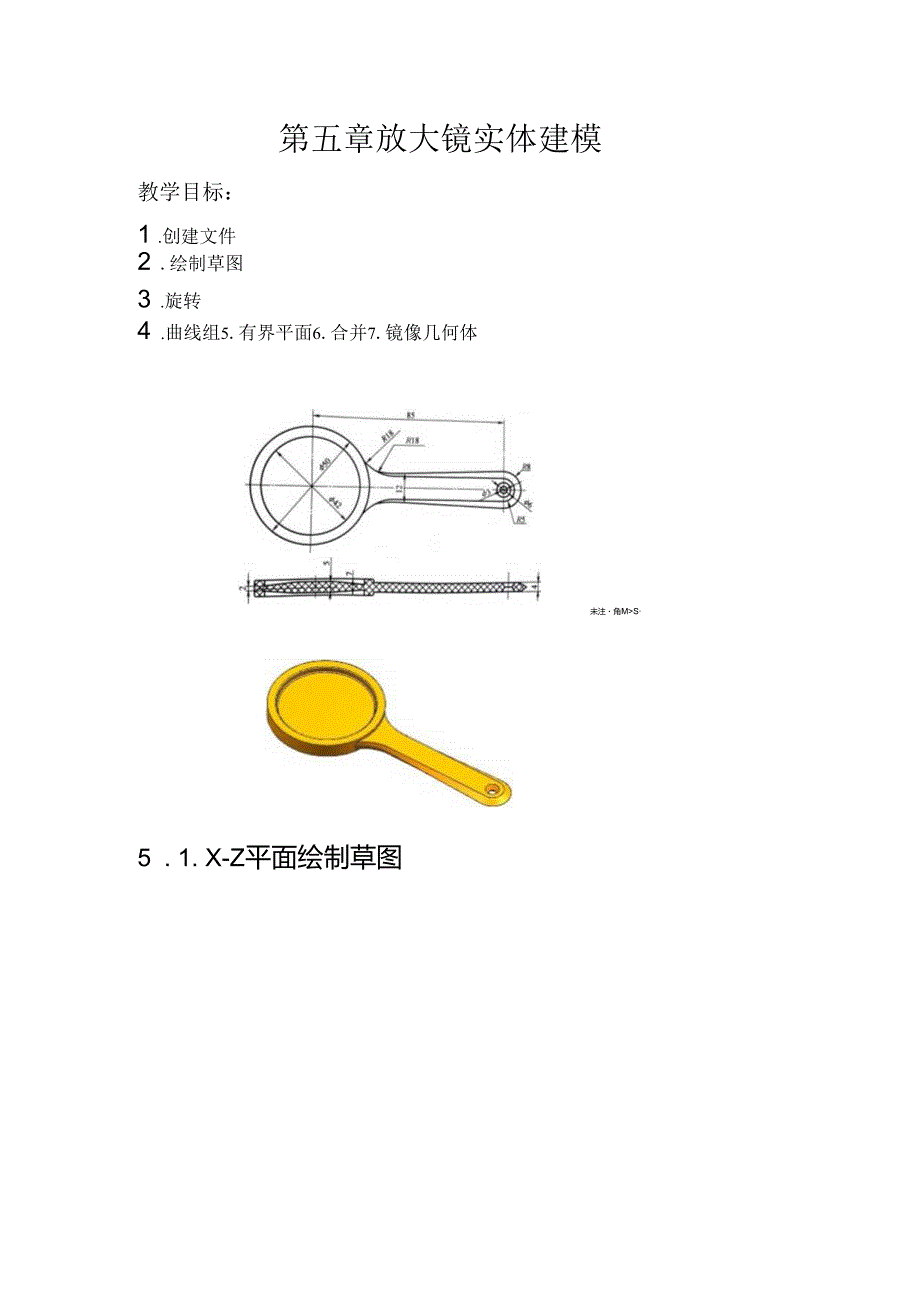

第五章放大镜实体建模教学目标：1 .创建文件2 .绘制草图3 .旋转4 .曲线组5.有界平面6.合并7.镜像几何体未注角MS5 . 1. X-Z平面绘制草图5. 3.边倒圆Z5. 4. X-Y平面绘制草图5. 5.距X-Y平面2mm的平面绘制草图确定 应用 取消5. 7.通过曲线组2确定 应用 取消5. 8.有界平面确定 应用 取消5. 9.缝合5. 10.圆锥0国链O 511镜像几何体知识点L草图： 尺寸约束、几何约束 快捷键的使用 草图的基本命令2 .特征 拉伸中的布尔运算 缝合 旋转3 .曲面曲线组有界平面3.注意建模的思路思路清晰准确快速
