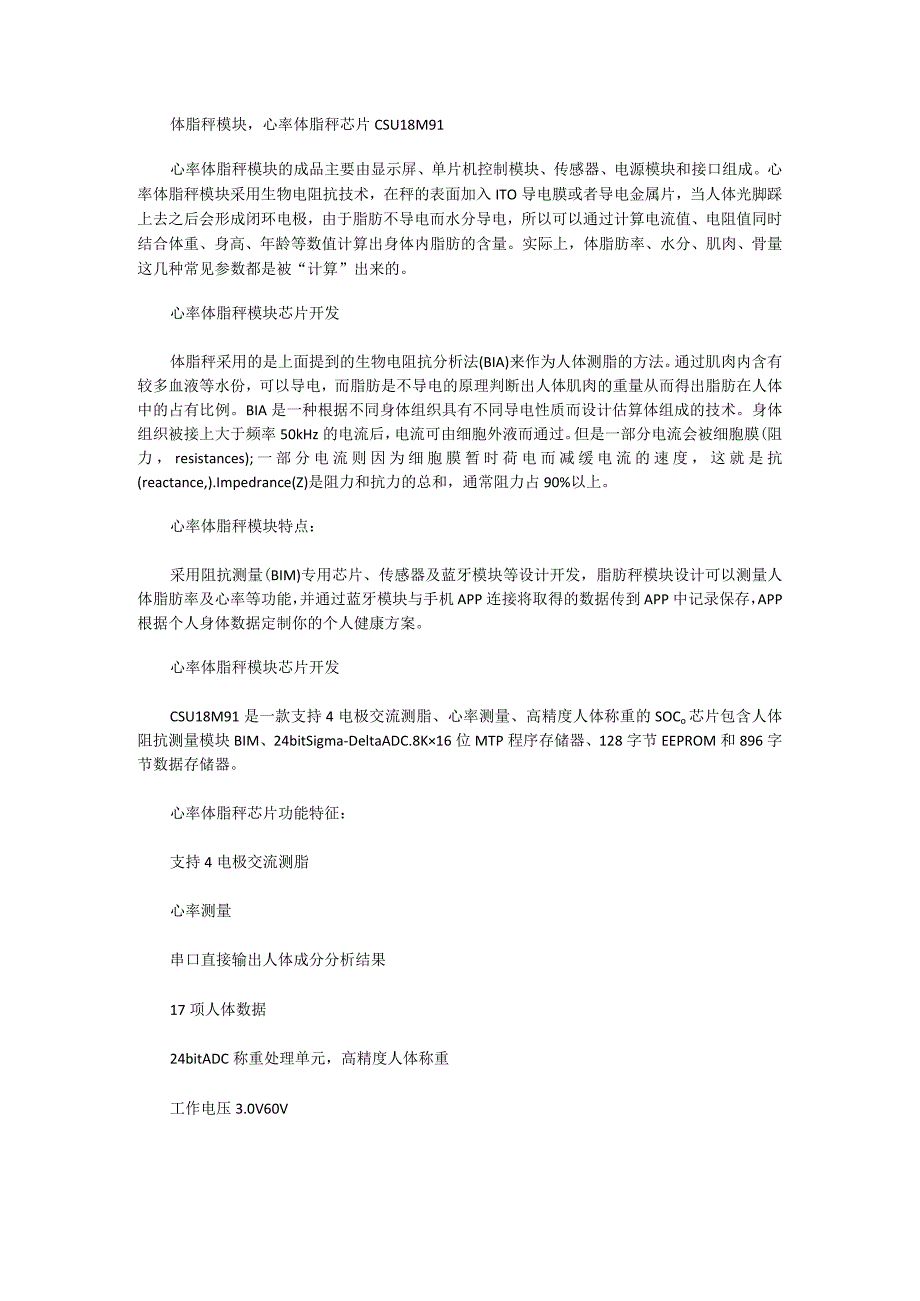

1、体脂秤模块，心率体脂秤芯片CSU18M91心率体脂秤模块的成品主要由显示屏、单片机控制模块、传感器、电源模块和接口组成。心率体脂秤模块采用生物电阻抗技术，在秤的表面加入ITO导电膜或者导电金属片，当人体光脚踩上去之后会形成闭环电极，由于脂肪不导电而水分导电，所以可以通过计算电流值、电阻值同时结合体重、身高、年龄等数值计算出身体内脂肪的含量。实际上，体脂肪率、水分、肌肉、骨量这几种常见参数都是被“计算”出来的。心率体脂秤模块芯片开发体脂秤采用的是上面提到的生物电阻抗分析法(BIA)来作为人体测脂的方法。通过肌肉内含有较多血液等水份，可以导电，而脂肪是不导电的原理判断出人体肌肉的重量从而得出脂肪在
2、人体中的占有比例。BIA是一种根据不同身体组织具有不同导电性质而设计估算体组成的技术。身体组织被接上大于频率50kHz的电流后，电流可由细胞外液而通过。但是一部分电流会被细胞膜(阻力，resistances);一部分电流则因为细胞膜暂时荷电而减缓电流的速度，这就是抗(reactance,).Impedrance(Z)是阻力和抗力的总和，通常阻力占90%以上。心率体脂秤模块特点：采用阻抗测量(BIM)专用芯片、传感器及蓝牙模块等设计开发，脂肪秤模块设计可以测量人体脂肪率及心率等功能，并通过蓝牙模块与手机APP连接将取得的数据传到APP中记录保存，APP根据个人身体数据定制你的个人健康方案。心率体脂秤模块芯片开发CSU18M91是一款支持4电极交流测脂、心率测量、高精度人体称重的SOCo芯片包含人体阻抗测量模块BIM、24bitSigma-DeltaADC.8K16位MTP程序存储器、128字节EEPROM和896字节数据存储器。心率体脂秤芯片功能特征：支持4电极交流测脂心率测量串口直接输出人体成分分析结果17项人体数据24bitADC称重处理单元，高精度人体称重工作电压3.0V60V
