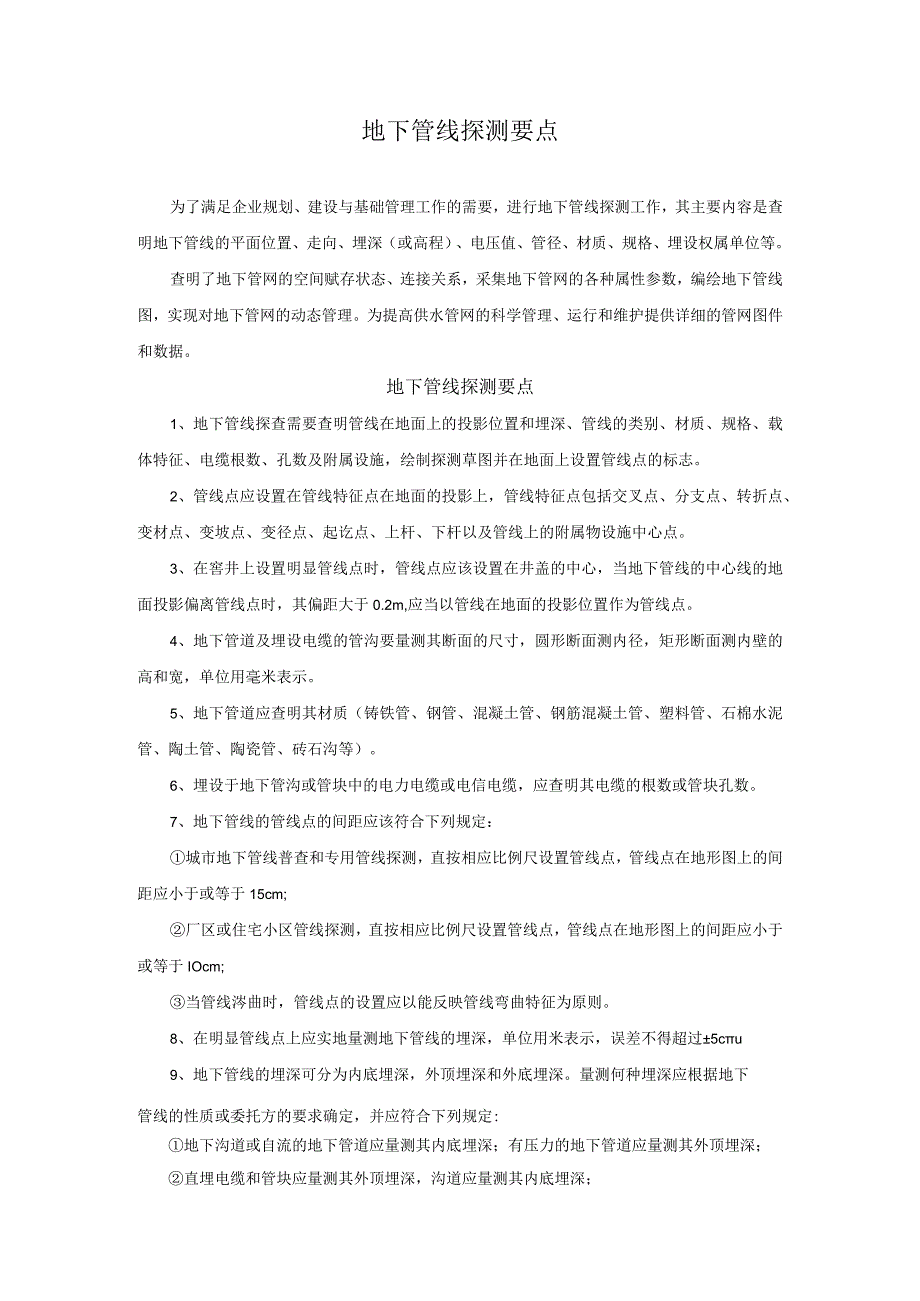

1、地下管线探测要点为了满足企业规划、建设与基础管理工作的需要，进行地下管线探测工作，其主要内容是查明地下管线的平面位置、走向、埋深（或高程）、电压值、管径、材质、规格、埋设权属单位等。查明了地下管网的空间赋存状态、连接关系，采集地下管网的各种属性参数，编绘地下管线图，实现对地下管网的动态管理。为提高供水管网的科学管理、运行和维护提供详细的管网图件和数据。地下管线探测要点1、地下管线探查需要查明管线在地面上的投影位置和埋深、管线的类别、材质、规格、载体特征、电缆根数、孔数及附属设施，绘制探测草图并在地面上设置管线点的标志。2、管线点应设置在管线特征点在地面的投影上，管线特征点包括交叉点、分支点、转
2、折点、变材点、变坡点、变径点、起讫点、上杆、下杆以及管线上的附属物设施中心点。3、在窖井上设置明显管线点时，管线点应该设置在井盖的中心，当地下管线的中心线的地面投影偏离管线点时，其偏距大于0.2m,应当以管线在地面的投影位置作为管线点。4、地下管道及埋设电缆的管沟要量测其断面的尺寸，圆形断面测内径，矩形断面测内壁的高和宽，单位用毫米表示。5、地下管道应查明其材质（铸铁管、钢管、混凝土管、钢筋混凝土管、塑料管、石棉水泥管、陶土管、陶瓷管、砖石沟等）。6、埋设于地下管沟或管块中的电力电缆或电信电缆，应查明其电缆的根数或管块孔数。7、地下管线的管线点的间距应该符合下列规定：城市地下管线普查和专用管线

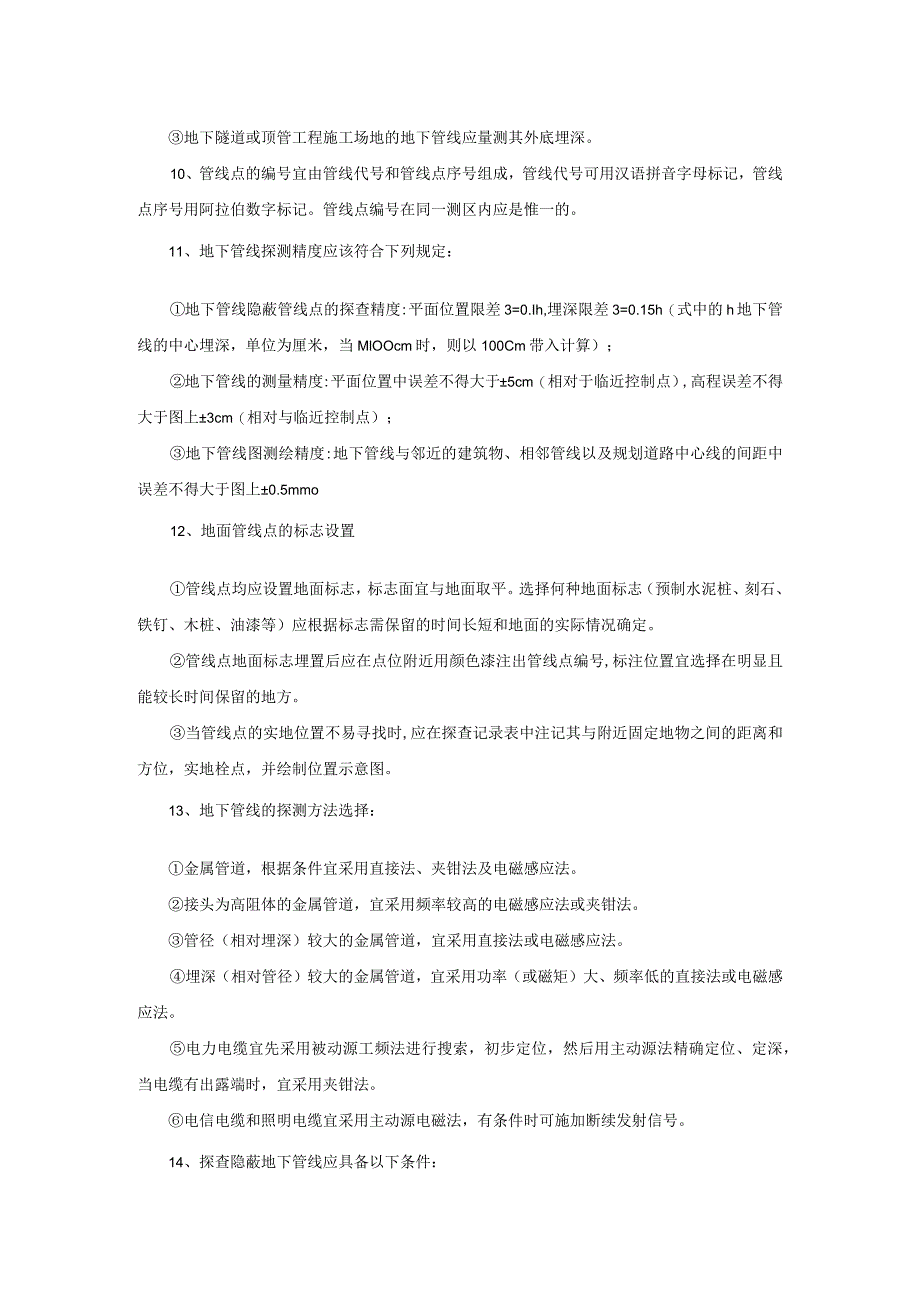

3、探测，直按相应比例尺设置管线点，管线点在地形图上的间距应小于或等于15cm;厂区或住宅小区管线探测，直按相应比例尺设置管线点，管线点在地形图上的间距应小于或等于IOcm;当管线涔曲时，管线点的设置应以能反映管线弯曲特征为原则。8、在明显管线点上应实地量测地下管线的埋深，单位用米表示，误差不得超过5cu9、地下管线的埋深可分为内底埋深，外顶埋深和外底埋深。量测何种埋深应根据地下管线的性质或委托方的要求确定，并应符合下列规定:地下沟道或自流的地下管道应量测其内底埋深；有压力的地下管道应量测其外顶埋深；直埋电缆和管块应量测其外顶埋深，沟道应量测其内底埋深；地下隧道或顶管工程施工场地的地下管线应量测其
4、外底埋深。10、管线点的编号宜由管线代号和管线点序号组成，管线代号可用汉语拼音字母标记，管线点序号用阿拉伯数字标记。管线点编号在同一测区内应是惟一的。11、地下管线探测精度应该符合下列规定：地下管线隐蔽管线点的探查精度:平面位置限差3=0.Ih,埋深限差3=0.15h（式中的h地下管线的中心埋深，单位为厘米，当MlOOcm时，则以100Cm带入计算）；地下管线的测量精度:平面位置中误差不得大于5cm（相对于临近控制点）,高程误差不得大于图上3cm（相对与临近控制点）；地下管线图测绘精度:地下管线与邻近的建筑物、相邻管线以及规划道路中心线的间距中误差不得大于图上0.5mmo12、地面管线点的标志
5、设置管线点均应设置地面标志，标志面宜与地面取平。选择何种地面标志（预制水泥桩、刻石、铁钉、木桩、油漆等）应根据标志需保留的时间长短和地面的实际情况确定。管线点地面标志埋置后应在点位附近用颜色漆注出管线点编号,标注位置宜选择在明显且能较长时间保留的地方。当管线点的实地位置不易寻找时,应在探查记录表中注记其与附近固定地物之间的距离和方位，实地栓点，并绘制位置示意图。13、地下管线的探测方法选择：金属管道，根据条件宜采用直接法、夹钳法及电磁感应法。接头为高阻体的金属管道，宜采用频率较高的电磁感应法或夹钳法。管径（相对埋深）较大的金属管道，宜采用直接法或电磁感应法。埋深（相对管径）较大的金属管道，宜采

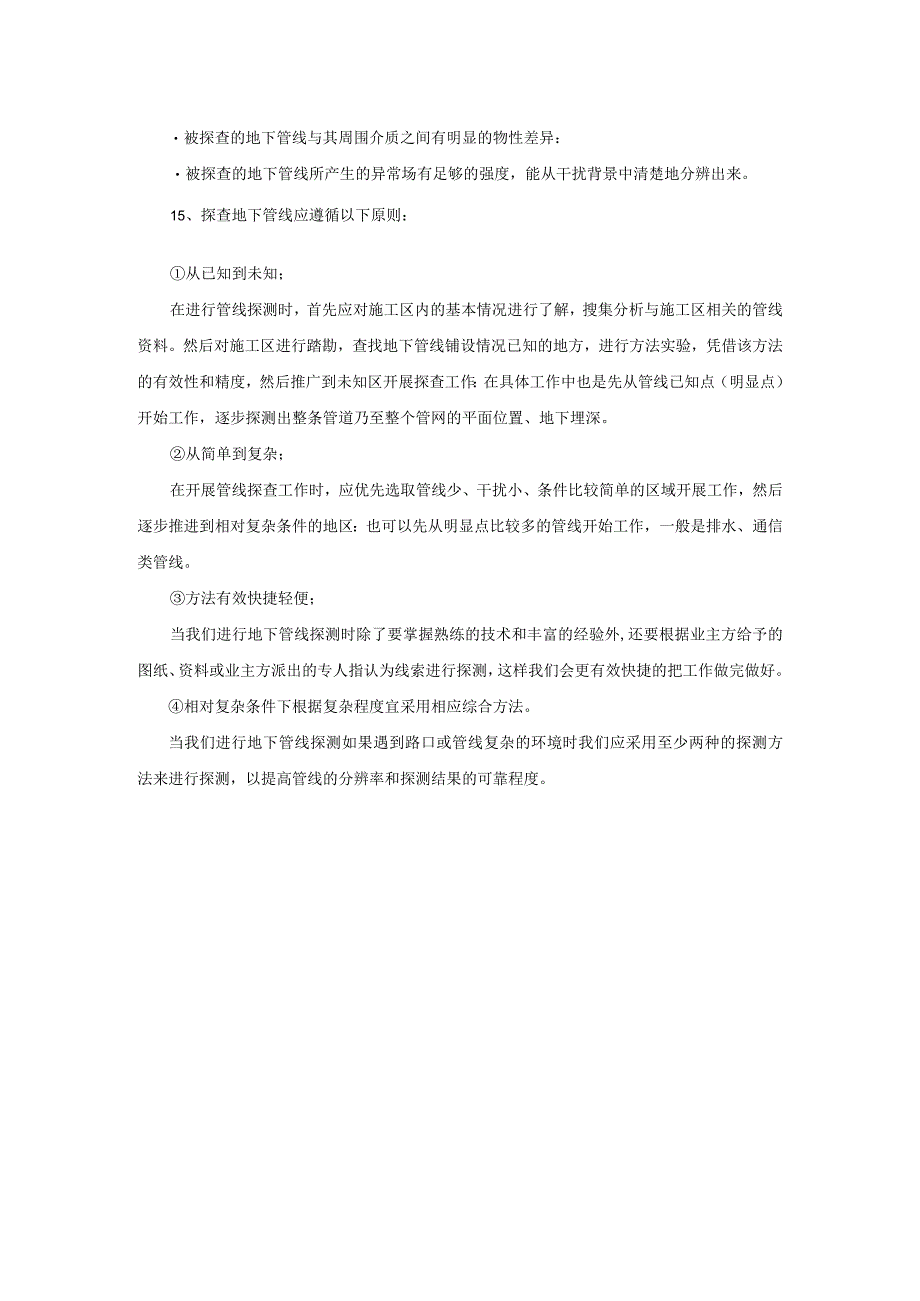

6、用功率（或磁矩）大、频率低的直接法或电磁感应法。电力电缆宜先采用被动源工频法进行搜索，初步定位，然后用主动源法精确定位、定深，当电缆有出露端时，宜采用夹钳法。电信电缆和照明电缆宜采用主动源电磁法，有条件时可施加断续发射信号。14、探查隐蔽地下管线应具备以下条件：被探查的地下管线与其周围介质之间有明显的物性差异：被探查的地下管线所产生的异常场有足够的强度，能从干扰背景中清楚地分辨出来。15、探查地下管线应遵循以下原则：从已知到未知；在进行管线探测时，首先应对施工区内的基本情况进行了解，搜集分析与施工区相关的管线资料。然后对施工区进行踏勘，查找地下管线铺设情况已知的地方，进行方法实验，凭借该方法的
7、有效性和精度，然后推广到未知区开展探查工作：在具体工作中也是先从管线已知点（明显点）开始工作，逐步探测出整条管道乃至整个管网的平面位置、地下埋深。从简单到复杂；在开展管线探查工作时，应优先选取管线少、干扰小、条件比较简单的区域开展工作，然后逐步推进到相对复杂条件的地区：也可以先从明显点比较多的管线开始工作，一般是排水、通信类管线。方法有效快捷轻便；当我们进行地下管线探测时除了要掌握熟练的技术和丰富的经验外,还要根据业主方给予的图纸、资料或业主方派出的专人指认为线索进行探测，这样我们会更有效快捷的把工作做完做好。相对复杂条件下根据复杂程度宜采用相应综合方法。当我们进行地下管线探测如果遇到路口或管线复杂的环境时我们应采用至少两种的探测方法来进行探测，以提高管线的分辨率和探测结果的可靠程度。
