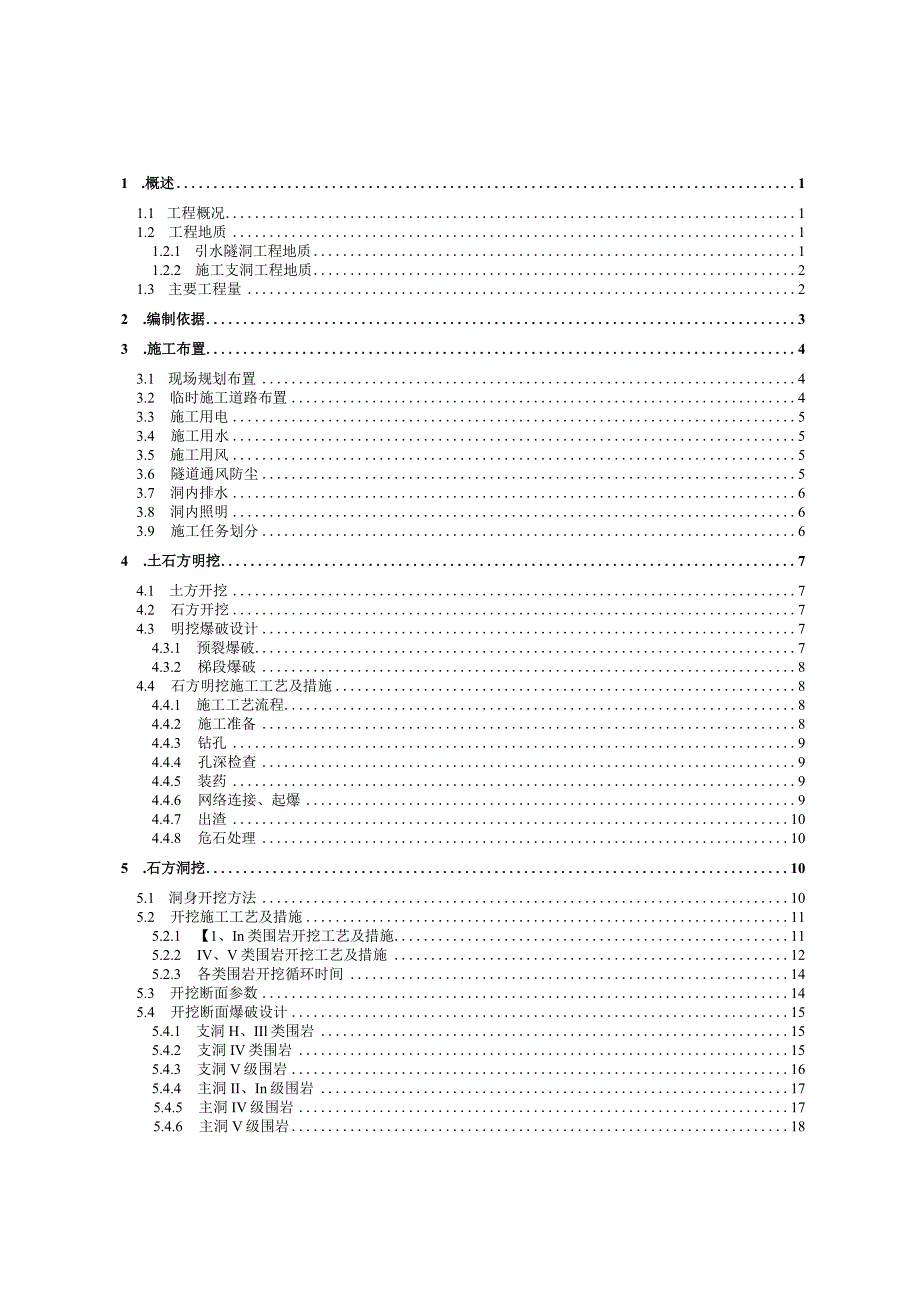

1、1 .概述11.1 工程概况11.2 工程地质11.2.1 引水隧洞工程地质11.2.2 施工支洞工程地质21.3 主要工程量22 .编制依据33 .施工布置43.1 现场规划布置43.2 临时施工道路布置43.3 施工用电53.4 施工用水53.5 施工用风53.6 隧道通风防尘53.7 洞内排水63.8 洞内照明63.9 施工任务划分64 .土石方明挖74.1 土方开挖74.2 石方开挖74.3 明挖爆破设计74.3.1 预裂爆破74.3.2 梯段爆破84.4 石方明挖施工工艺及措施84.4.1 施工工艺流程84.4.2 施工准备84.4.3 钻孔94.4.4 孔深检查94.4.5 装药9

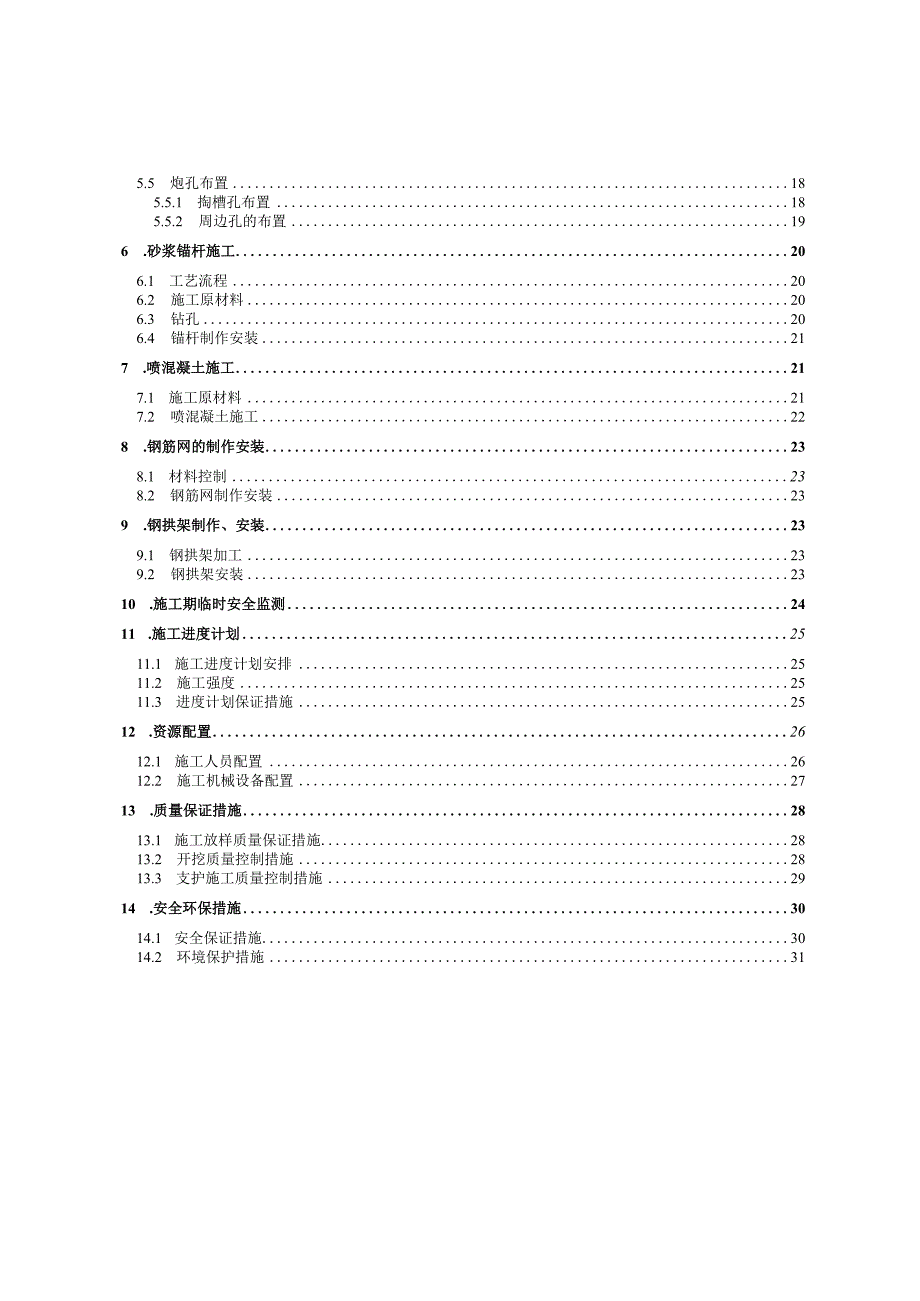

2、4.4.6 网络连接、起爆94.4.7 出渣104.4.8 危石处理105 .石方洞挖105.1 洞身开挖方法105.2 开挖施工工艺及措施115.2.1 【1、In类围岩开挖工艺及措施115.2.2 IV、V类围岩开挖工艺及措施125.2.3 各类围岩开挖循环时间145.3 开挖断面参数145.4 开挖断面爆破设计155.4.1 支洞H、IIl类围岩155.4.2 支洞IV类围岩155.4.3 支洞V级围岩165.4.4 主洞II、In级围岩175.4.5 主洞IV级围岩175.4.6 主洞V级围岩185.5 炮孔布置185.5.1 掏槽孔布置185.5.2 周边孔的布置196 .砂浆锚杆施
3、工206.1 工艺流程206.2 施工原材料206.3 钻孔206.4 锚杆制作安装217 .喷混凝土施工217.1 施工原材料217.2 喷混凝土施工228 .钢筋网的制作安装238.1 材料控制238.2 钢筋网制作安装239 .钢拱架制作、安装239.1 钢拱架加工239.2 钢拱架安装2310 .施工期临时安全监测2411 .施工进度计划2511.1 施工进度计划安排2511.2 施工强度2511.3 进度计划保证措施2512 .资源配置2612.1 施工人员配置2612.2 施工机械设备配置2713 .质量保证措施2813.1 施工放样质量保证措施2813.2 开挖质量控制措施281

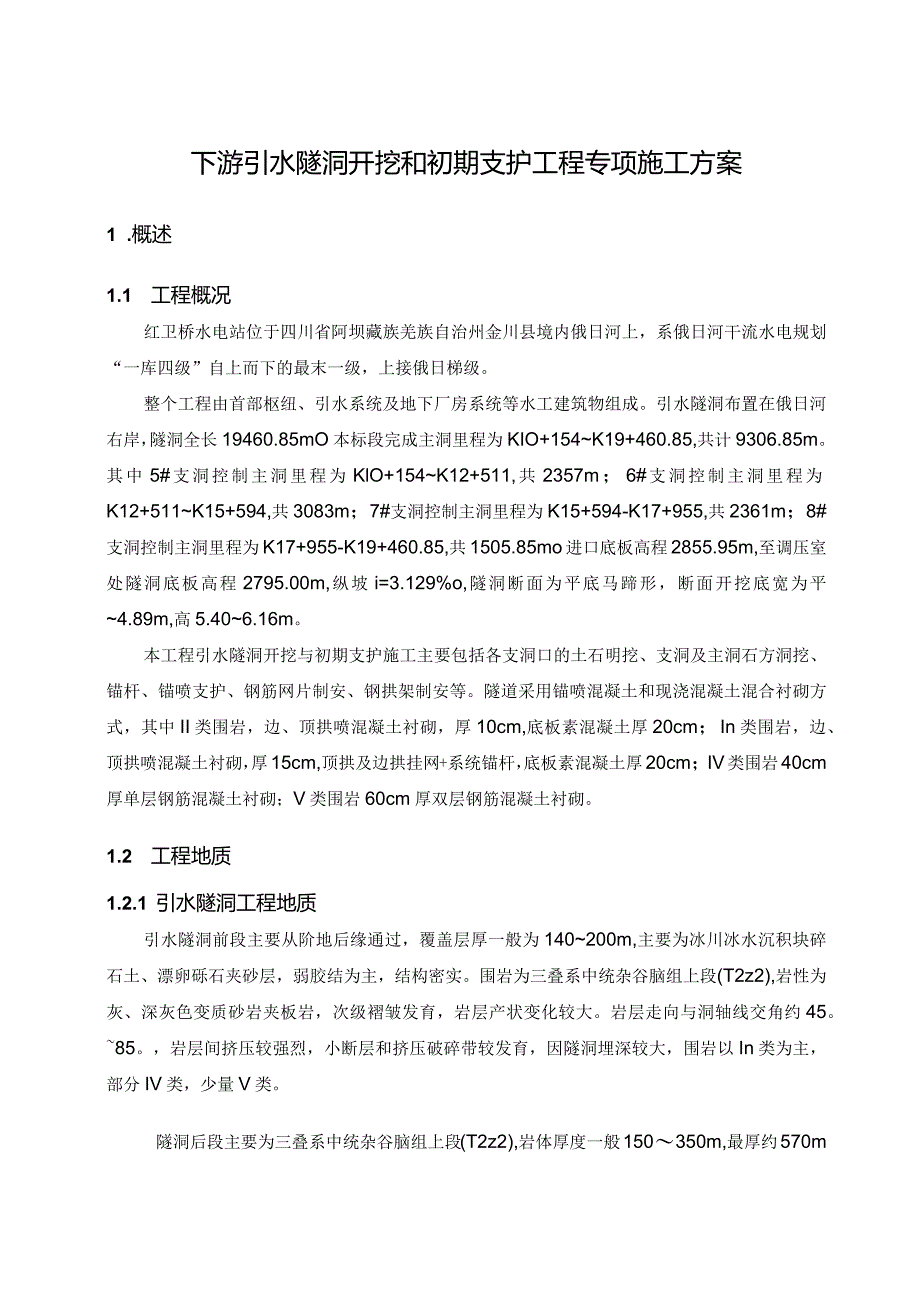

4、3.3 支护施工质量控制措施2914 .安全环保措施3014.1 安全保证措施3014.2 环境保护措施31下游引水隧洞开挖和初期支护工程专项施工方案1 .概述1.1 工程概况红卫桥水电站位于四川省阿坝藏族羌族自治州金川县境内俄日河上，系俄日河干流水电规划“一库四级”自上而下的最末一级，上接俄日梯级。整个工程由首部枢纽、引水系统及地下厂房系统等水工建筑物组成。引水隧洞布置在俄日河右岸，隧洞全长19460.85mO本标段完成主洞里程为KIO+154K19+460.85,共计9306.85m。其中5#支洞控制主洞里程为KlO+154K12+511,共2357m；6#支洞控制主洞里程为K12+511
5、K15+594,共3083m；7#支洞控制主洞里程为K15+594-K17+955,共2361m；8#支洞控制主洞里程为K17+955-K19+460.85,共1505.85mo进口底板高程2855.95m,至调压室处隧洞底板高程2795.00m,纵坡i=3.129%o,隧洞断面为平底马蹄形，断面开挖底宽为平4.89m,高5.406.16m。本工程引水隧洞开挖与初期支护施工主要包括各支洞口的土石明挖、支洞及主洞石方洞挖、锚杆、锚喷支护、钢筋网片制安、钢拱架制安等。隧道采用锚喷混凝土和现浇混凝土混合衬砌方式，其中II类围岩，边、顶拱喷混凝土衬砌，厚10cm,底板素混凝土厚20cm；In类围岩，边
6、、顶拱喷混凝土衬砌，厚15cm,顶拱及边拱挂网+系统锚杆，底板素混凝土厚20cm；IV类围岩40cm厚单层钢筋混凝土衬砌；V类围岩60cm厚双层钢筋混凝土衬砌。1.2 工程地质1.2.1 引水隧洞工程地质引水隧洞前段主要从阶地后缘通过，覆盖层厚一般为140200m,主要为冰川冰水沉积块碎石土、漂卵砾石夹砂层，弱胶结为主，结构密实。围岩为三叠系中统杂谷脑组上段(T2z2),岩性为灰、深灰色变质砂岩夹板岩，次级褶皱发育，岩层产状变化较大。岩层走向与洞轴线交角约45。85。，岩层间挤压较强烈，小断层和挤压破碎带较发育，因隧洞埋深较大，围岩以In类为主，部分IV类，少量V类。隧洞后段主要为三叠系中统杂
7、谷脑组上段(T2z2),岩体厚度一般150350m,最厚约570m。岩层走向与洞轴线交角约55。85。围岩以HI类为主，部分II类和IV类围岩，深埋洞段可能存在轻微岩爆，总体成洞条件较好。引水隧洞穿越地层岩性主要为变质砂岩、板岩等。根据各洞段围岩类别的比例，综合估算各类围岩的总体比例为：II类围岩约占5%,In类围岩约占55%,Iv类围岩约占33%,V类围岩约占7%。1.2.2 施工支洞工程地质5#支洞位于主洞桩号10+995m处，科山村下游约3.5km。洞口两侧崩坡积块碎石土广泛分布，结构松散，以变质砂岩夹板岩为主。洞脸边坡整体稳定，围岩主要为In类，少量W类。6#支洞位于主洞桩号13+90
8、0m处，锁罗沟上游约2.1km,洞口基岩出露，岩体完整性较差，坡脚堆积崩坡积块碎石土，围岩主要为IV类，洞脸边坡整体稳定。支洞以变质砂岩夹板岩为主，岩层产状变化较大，围岩主要为In类，部分IV类。7#支洞位于交主洞桩号16+860m,锁罗沟下游约1.5km,洞口基岩出露，坡表零星分布崩坡积块碎石土，结构松散。支洞变质砂岩夹板岩为主，围岩主要为HI类，部分IV类。8#支洞位于主洞桩号19+190m处，洞口分布崩坡积块碎石土，结构松散，局部架空，基岩出露，岩体完整性较差，隧洞围岩均为变质砂岩夹少量板岩，主要为In类围岩，部分W类。1.3 主要工程量表13-1下游引水隧洞开挖与支护主要工程量项目名称
9、单位数量备注5#支洞土石方明挖m31000招标工程量石方洞挖m36392C20喷碎m3220锚杆025、L=4.5m根285锚杆22L=3m根921钢支撑t9钢筋网t126#支土石方明挖m3700石方洞挖m39372项目名称单位数量备注洞C20喷砂m3327锚杆025、L=4.5m根282锚杆022、L=3m根1580钢支撑t15钢筋网t17土石方明挖m31800石方洞挖m372787#支C20喷碎m3324洞锚杆。25、L=4.5m根363锚杆22L=3m根1302钢支撑t12钢筋网t17土石方明挖m3/石方洞挖m346288#支C20喷碎m3117洞锚杆025、L=4.5m根163锚杆22
10、L=3m根670钢支撑t4钢筋网t6石方洞挖m3264159超前勘探钻孔（。76）m500下游C20喷砂m315087锚杆。25、L=4.5m根9105引水锚杆022、L=3m根54030隧洞注浆小导管，花管42,壁厚4mmm1355注浆小导管超灌水泥t68钢支撑t224钢筋网t4292 .编制依据（1）俄日河红卫桥水电站厂区枢纽工程施工合同（HWQ-SGCB-JZSG-Cll-001）相关设计文件及蓝图;（2） DUT5173-2012水电水利工程施工测量规范；（3） DUT5389-2007水工建筑物岩石基础开挖工程施工技术规范(4) DUT 5099-2011水工建筑物地下开挖工程施工技
11、术规范;（5） DUT5135-2013水电水利工程爆破施工技术规范;（6） DUT5333-2005水电水利工程爆破安全监测规程;（7） DUT5181-2003水电水利工程锚喷支护施工规范;（8） GB6722-2014爆破安全规程；（9） GB50218-2014工程岩体分级标准。3 .施工布置3.1 现场规划布置采用项目法对工程实施组织管理，在现场设管理层和作业层，作业层配备四个施工班组，即5#支洞及其控制主洞施工班组、6#支洞及其控制主洞施工班组，7#支洞及其控制主洞施工班组、8#支洞及其控制主洞施工班组，每个班组设2个工班，分别负责各自范围内的便道施工、洞身开挖及支护、锚喷混凝土等
12、工作。施工人员生活营地分两处布置，分别为营地1和营地2,其中营地1位于6#渣场上游侧，为5#、6#支洞及其控制的主洞施工人员生活区，营地2位于7#支洞下游县道外侧，为7#、8#支洞及其控制的主洞施工人员生活区。本工程除6#支洞及其控制的主洞开挖渣料运输至6#渣场外，其余开挖渣料均运输至5#渣场堆存。本工程喷射性由布置于营地1的1#拌合站（配备1台JSIoOO搅拌机）供应，砂石骨料由布置于5#渣场下游侧的2#砂石加工系统供应。本工程钢筋及钢拱架加工厂、机械设备停放及维修厂等均布置在营地1范围内。3.2 临时施工道路布置根据施工需求，分别修建施工便道与各洞口相通，以保证各种机械设备、施工物质、材料
13、的运入及其弃渣的运出。各支洞施工便道修建情况如下：（1） 5#支洞需要修建6#施工道路，长1.3km,通过该道路将5#支洞及其控制主洞洞渣弃至5#渣场，运距1.6km。（2） 6#支洞需要修建8#施工道路，长1.43公里，通过该道路将6#支洞及其控制主洞洞渣弃至6#渣场，运距1.92km。（3） 7#支洞需要修建9#施工道路，长1.5公里，通过该道路将7#支洞及其控制主洞洞渣弃至5#渣场，运距8.2km。（4） 8#支洞需要修建10#施工道路，长3.13公里，通过该道路将8#支洞及其控制主洞洞渣弃至5#渣场，运距12.5km06#、8#、9#、10#施工道路布置见附图。3.3 施工用电分别在5
14、#、6#、7#、8#支洞口各配备一台63OkVA的变压器，解决洞内施工供电。洞内采用动力电缆和绝缘电线送电；照明采用36V的低压电源。各供电线路架设在风、水管路相对的一侧，动力线在上，照明线在下分层架设确保安全。另外每支洞口配备1台20OkW柴油发电机，以备不时之需。3.4 施工用水根据现场实际情况，其中5#、6#、8#支洞口附近皆有相应水源，隧道开挖施工前根据现场实际情况在各支洞洞口附近山坡分别修建一座高位水池，将附近水源引至蓄水池以满足施工需求。水池容量50f,采用钢筋混凝土结构。7#支洞施工用水采用3台30KW水泵接力抽取俄日河河水至洞口。如5#、6#、8#支洞水源因季节变化不能满足施工需要时，则采用同7#支洞供水方式。3.5 施工用风压缩空气是隧
