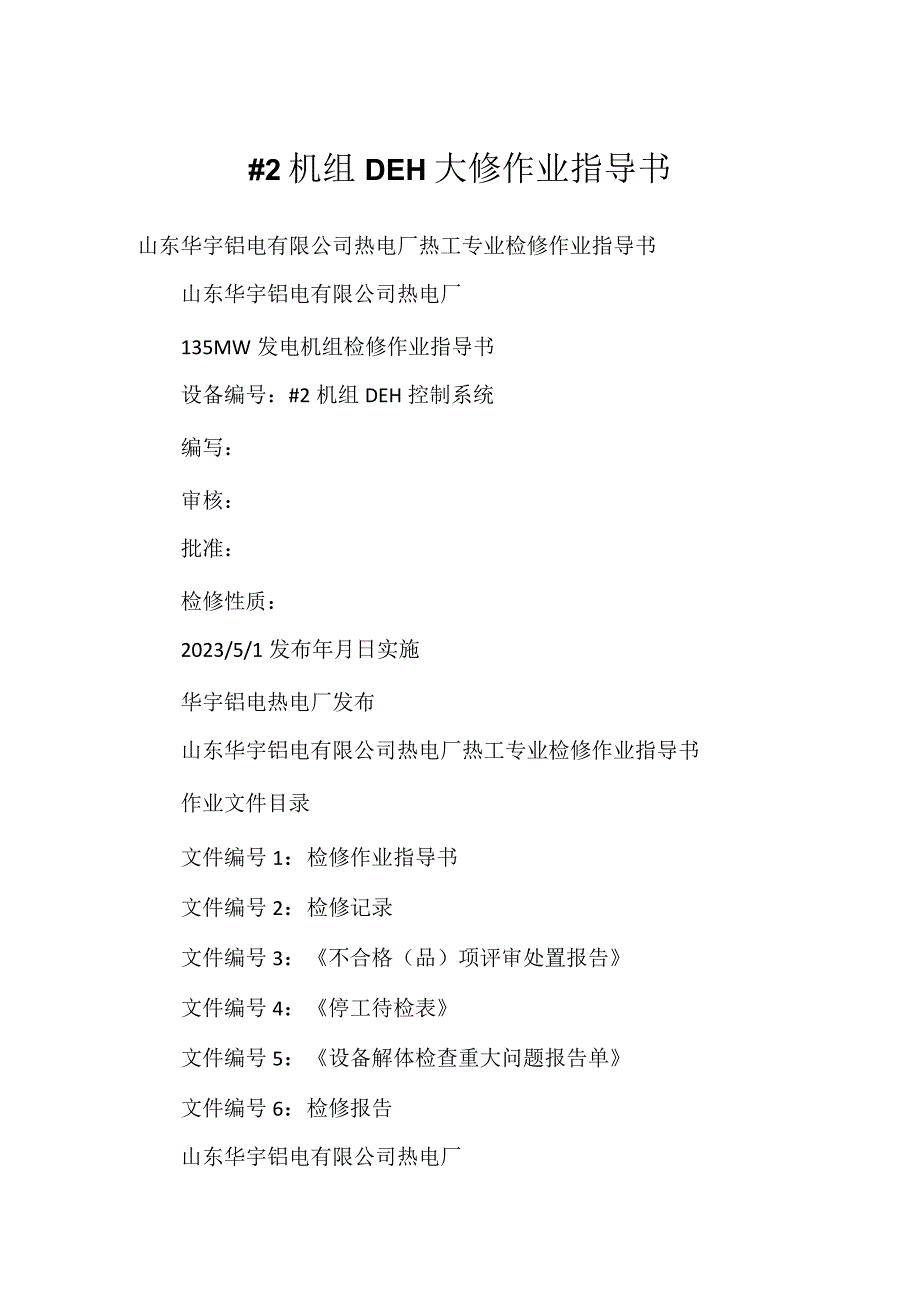

#2机组DEH大修作业指导书.docx_第1页
第1页 / 共9页

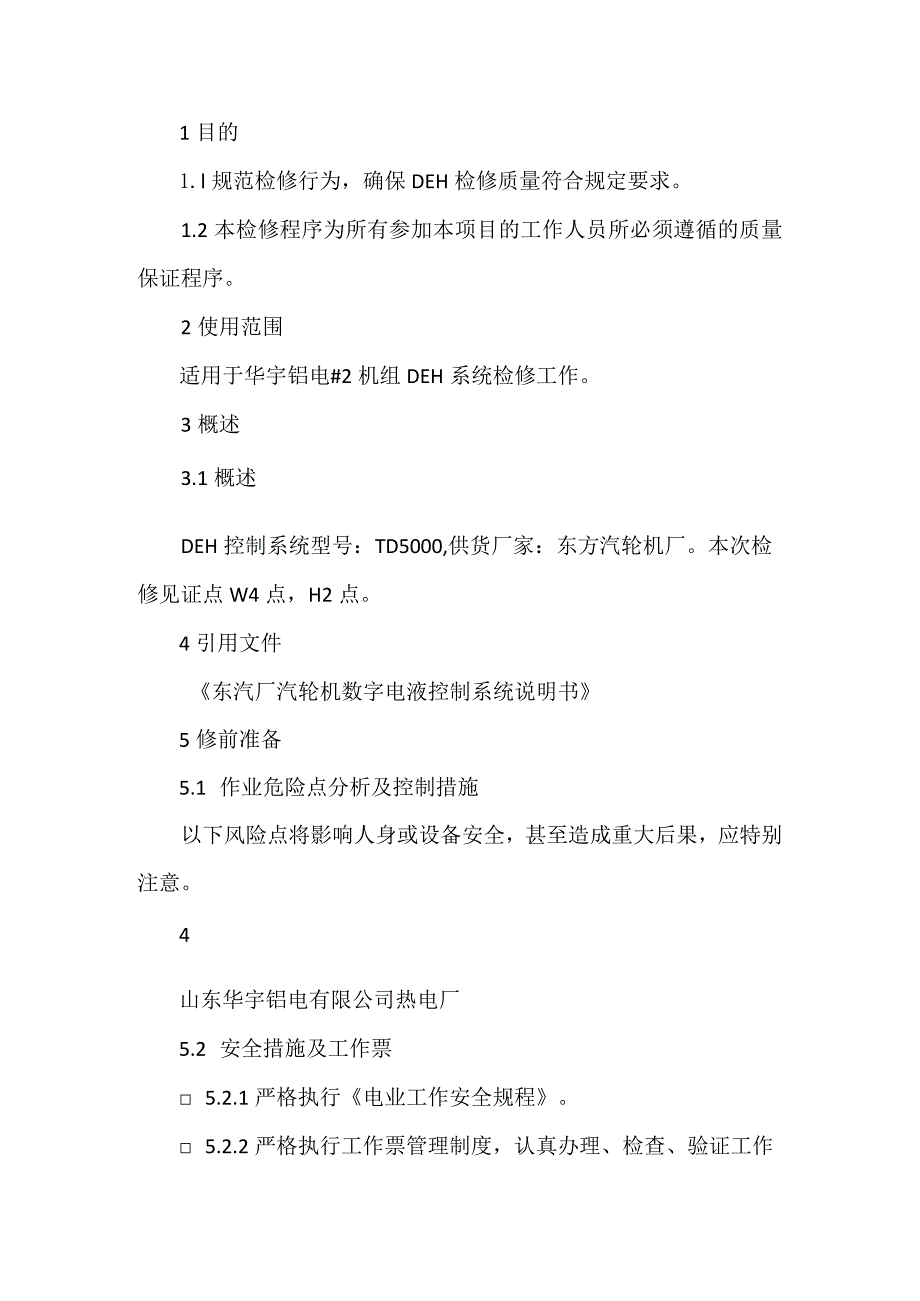

#2机组DEH大修作业指导书.docx_第2页
第2页 / 共9页

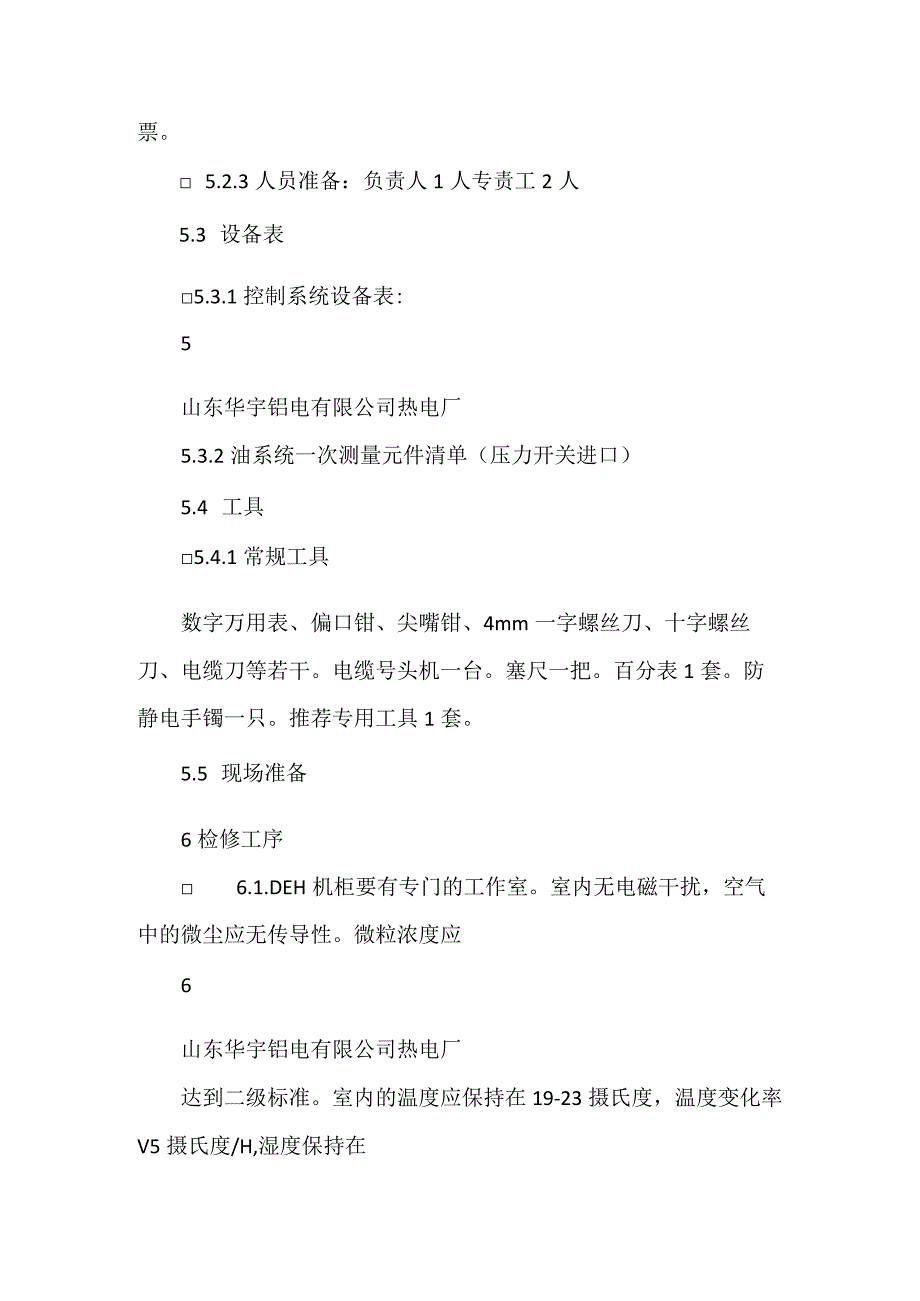

#2机组DEH大修作业指导书.docx_第3页
第3页 / 共9页
#2机组DEH大修作业指导书.docx_第4页
第4页 / 共9页
#2机组DEH大修作业指导书.docx_第5页
第5页 / 共9页
#2机组DEH大修作业指导书.docx_第6页
第6页 / 共9页
#2机组DEH大修作业指导书.docx_第7页
第7页 / 共9页
#2机组DEH大修作业指导书.docx_第8页
第8页 / 共9页
#2机组DEH大修作业指导书.docx_第9页
第9页 / 共9页
亲,该文档总共9页,全部预览完了,如果喜欢就下载吧!
资源描述

《#2机组DEH大修作业指导书.docx》由会员分享,可在线阅读,更多相关《#2机组DEH大修作业指导书.docx(9页珍藏版)》请在第壹文秘上搜索。

1、#2机组DEH大修作业指导书山东华宇铝电有限公司热电厂热工专业检修作业指导书山东华宇铝电有限公司热电厂135MW发电机组检修作业指导书设备编号:#2机组DEH控制系统编写:审核:批准:检修性质:2023/5/1发布年月日实施华宇铝电热电厂发布山东华宇铝电有限公司热电厂热工专业检修作业指导书作业文件目录文件编号1:检修作业指导书文件编号2:检修记录文件编号3:不合格(品)项评审处置报告文件编号4:停工待检表文件编号5:设备解体检查重大问题报告单文件编号6:检修报告山东华宇铝电有限公司热电厂1目的1.l规范检修行为,确保DEH检修质量符合规定要求。1.2本检修程序为所有参加本项目的工作人员所必须遵

2、循的质量保证程序。2使用范围适用于华宇铝电#2机组DEH系统检修工作。3概述3.1概述DEH控制系统型号:TD5000,供货厂家:东方汽轮机厂。本次检修见证点W4点,H2点。4引用文件东汽厂汽轮机数字电液控制系统说明书5修前准备5.1 作业危险点分析及控制措施以下风险点将影响人身或设备安全,甚至造成重大后果,应特别注意。4山东华宇铝电有限公司热电厂5.2 安全措施及工作票 5.2.1严格执行电业工作安全规程。 5.2.2严格执行工作票管理制度,认真办理、检查、验证工作票。 5.2.3人员准备:负责人1人专责工2人5.3 设备表5.3.1控制系统设备表:5山东华宇铝电有限公司热电厂5.3.2油系

3、统一次测量元件清单(压力开关进口)5.4 工具5.4.1常规工具数字万用表、偏口钳、尖嘴钳、4mm一字螺丝刀、十字螺丝刀、电缆刀等若干。电缆号头机一台。塞尺一把。百分表1套。防静电手镯一只。推荐专用工具1套。5.5 现场准备6检修工序6.1.DEH机柜要有专门的工作室。室内无电磁干扰,空气中的微尘应无传导性。微粒浓度应6山东华宇铝电有限公司热电厂达到二级标准。室内的温度应保持在19-23摄氏度,温度变化率V5摄氏度/H,湿度保持在35%-50%之间。是口否口6.2DEH系统软件备份:备份DEH系统的系统软件和应用软件。包括备份TDMP中存储的用户组态逻辑,备份OIS主机硬盘等。(风险点工)是口

4、否口6.3机柜停电:(风险点2) 6.3.1停DEH系统机柜交流220V电源。是口否口 6.3.2停DEH系统机柜直流220V电源。是口否口 6.3.3停电后,机柜静置一天后,进行后面各项工作。是口否口 6.4分别记录机柜内各卡件的型号,并重点记录TDMP模件的版本号,数码开关位置,跳线位置.拔插卡件时应轻拿轻放,并戴防静电手镯.保存记录的数据.祥细数据见后附表。是口否口6.5 进行DEH系统机柜和卡件清扫:逐块拔下卡件,用1-2公斤左右压力的压缩空气吹扫卡件和机柜,工作时应戴防静电手镯。(风险点3)是口否口6.6 DEH系统接地端子用砂纸打磨,去除氧化层,打磨完后紧固接地端子。是口否口6.7

5、设备线路检查:6.7.1检查就地16个LVDT安装是否牢固,检查LVDT的信号电缆屏蔽层接地是否良好,电缆线与线之间,线与电缆屏蔽层之间绝缘是否良好。是口否口672校验就地各压力开关(具体开关参考5.3.2),接线端子用砂纸打磨,去除氧化层。检查紧固螺丝是否拧紧.是口否口6.7.3检查就地各电磁阀线圈是否正常,各电磁阀插头紧固螺丝是否拧紧,检查各电磁阀的信号电缆屏蔽层接地是否良好,电缆线与线之间,线与电缆屏蔽层之间绝缘是否良好。是口否口要检查接线的电磁阀包括:1YV,2YV,3YV,4YV,5YV,6YV,7YV,8YV,9YV,IOYV,IlYV,12YV,13YV,14YV,15YV,16

6、YV,17YV,18YV,19YV,20YV,21YV,22YV,23YV,24YV,25YV,26YV,27YV,28YV,29YV,6.8紧固柜内所有接线端子,紧固柜内和操做员站所有数据电缆通信电缆插头。是口否口6.9DEH系统改造(以下厂家出方案)7山东华宇铝电有限公司热电厂1.10 DEH系统接地检查。1.10.1 交流地(安全地)检查。是口否口1.10.1.1 检查机柜电源输入盘上设有接地端子,其他所有控制器、驱动器、控制柜也提供了两个6.35MM的螺栓用于连接接地电缆。是口否口1.10.1.2 检查连接电缆的线径应与使用电源的最粗火线线径相同,连接电缆与接地电极的连接端应是同类金属

7、,电热融化或用特制接地排紧固螺钉使其相连,并紧固。接地电极的接地电阻应小于5欧姆。是口否口1.10.2 直流地检查.1.10.2.1 检查电缆的线径必须与直流供电的最粗线径相同。连接电缆与接地电极的连接端应是同类金属,电热融化使其相连,并紧固。接地电缆、接地电极必须绝缘。是口否口6.10.2.2必须远离开关盘旋转机械。1.11 系统机柜上电1.11.1 检查机柜接线是否牢固。电缆应完好无破损。是口否口1.11.2 对接地电极的阻抗进行检测。应小于5欧。是口否口1.11.3 应对电源的电流、电压、阻抗进行测试。并做相应记录。是口否口1.11.4 屏蔽层校验:(如果装置未上电,则可将DC接地导线拆

8、开)1.11.4.1 测量机柜与绝缘公共接地线之间的阻值,该值应小于3欧。否则,检查相关的连接及系统连接。是口否口1.11.4.2 测量机柜的机架与DC接地汇流排之间的阻抗,该值应大于1兆欧。否则,应将其他机柜与测量柜的公共接地线断开,再进行测量,直至发现问题之所在。是口否口1.12 主要继电器做动作试验,试验完毕后,用金属卡子紧固所有继电器。(风险点4)是口否口8山东华宇铝电有限公司热电厂96.13 进行电源卡件,TDMP,通讯等的冗余切换试验,并做试验记录。6.14 将正确的测点接线图贴在柜门上7系统逻辑功能状态检查7.1 连接DEH进行带电传动检查,并保证DEH系统能通过如下各项测试:是

9、口否口7.1.1 合上开关量P3柜上的交流开关,10个TDPSOl指示正常,机柜1中模板指示灯指示正常。(风险点5)是口否口7.1.2 合上OIS主电源开关,合上CRT上开关,所有模板状态显示正常。是口否口7.1.3 分别在自动、手动方式下启动机组,按运行规程操作,皆能正常运行。是口否口山东华宇铝电有限公司热电厂7.1.4 自动方式运行时,以下功能正常:7.1.4.1 转速控制器正常。是口否口7.1.4.2 调节级压力控制器正常。是口否口7.1.4.3 负荷控制器正常。是口否口7.1.4.4 调频控制正常。是口否口7.1.4.5 TPC控制正常。是口否口7.1.4.6 预暖控制正常。是口否口7

10、.1.4.7 负荷限制。是口否口7.1.4.8 阀位限制。是口否口7.1.4.9 单阀/顺序阀转换。是口否口7.1.5 高、中压主汽阀和调节阀试验正常。是口否口7.1.6 机组启动时超速试验正常。是口否口7.1.6.1 机组启动时飞锤试验正常。是口否口7.1.6.2 机组启动时电超速试验正常。是口否口7.1.6.3 机组启动时机械超速试验正常。是口否口7.1.7 高、低压遮断电磁阀试验正常。是口否口7.1.8 阀门校验正常。在以下情况下,必须进行阀门校验:(风险点6)7.1.8.1 机组启动前。是口否口7.1.8.2 TDSe卡、LVDT替换过;7.1.8.3 TDSC卡断电;8每日工作结束后

11、要清理现场。9工作票终结9.1 确认检修设备完全符合标准,工作人员撤出现场,终结工作票。是口否口10现场质量控制见质量控制表11质量记录9.2 DEH检修质量控制表10山东华宇铝电有限公司热电厂9.3 DEH检修数据记录11山东华宇铝电有限公司热电厂#2机组DEH改造质量控制表山东华宇铝电有限公司热电厂#2机组DEH改造质量控制表山东华宇铝电有限公司热电厂#2机组DEH改造质量控制表山东华宇铝电有限公司热电厂#2机组DEH改造质量控制表山东华宇铝电有限公司热电厂#2机组DEH改造质量控制表山东华宇铝电有限公司热电厂#2机组DEH改造质量控制表山东华宇铝电有限公司热电厂#2机组DEH改造质量控制表DEH检修数据记录一表L电磁阀线圈阻值DEH检修数据记录二附表2:机柜内卡件的型号,版本号、数码开关位置、跳线位置记录
