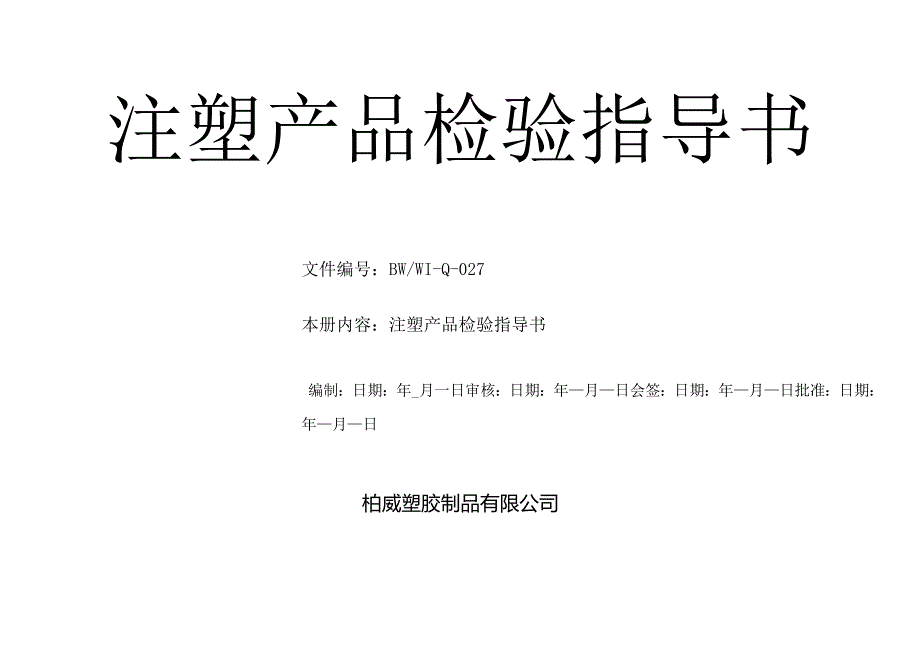

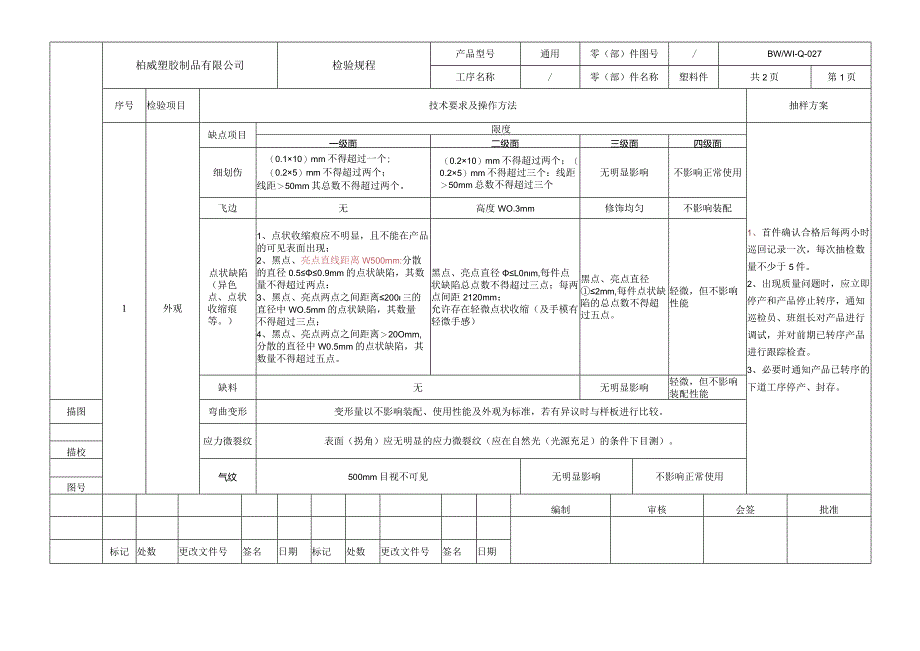

1、注塑产品检验指导书文件编号:BW/WI-Q-027本册内容:注塑产品检验指导书编制:日期:年_月一日审核:日期:年月日会签:日期:年月日批准:日期:年月日柏威塑胶制品有限公司柏威塑胶制品有限公司检验规程产品型号通用零(部)件图号/BW/WI-Q-027工序名称/零(部)件名称塑料件共2页第1页序号检验项目技术要求及操作方法抽样方案1外观缺点项目限度1、首件确认合格后每两小时巡回记录一次,每次抽检数量不少于5件。2、出现质量问题时,应立即停产和产品停止转序,通知巡检员、班组长对产品进行调试,并对前期已转序产品进行跟踪检查。3、必要时通知产品已转序的下道工序停产、封存。一级面二级面三级面四级面细划

2、伤(0.110)mm不得超过一个;(0.25)mm不得超过两个;线距50mm其总数不得超过两个。(0.210)mm不得超过两个;(0.25)mm不得超过三个:线距50mm总数不得超过三个无明显影响不影响正常使用飞边无高度WO.3mm修饰均匀不影响装配点状缺陷(异色点、点状收缩痕等。)1、点状收缩痕应不明显,且不能在产品的可见表面出现;2、黑点、亮点直线距离W500mm:分散的直径0.50.9mm的点状缺陷,其数量不得超过两点:3、黑点、亮点两点之间距离200三的直径中WO.5mm的点状缺陷,其数量不得超过三点;4、黑点、亮点两点之间距离20Omm,分散的直径中W0.5mm的点状缺陷,其数量不得

3、超过五点。黑点、亮点直径L0nm,每件点状缺陷总点数不得超过三点;每两点间距2120mm;允许存在轻微点状收缩(及手模有轻微手感)黑点、亮点直径2mm,每件点状缺陷的总点数不得超过五点。轻微,但不影响性能缺料无无明显影响轻微,但不影响装配性能描图弯曲变形变形量以不影响装配、使用性能及外观为标准,若有异议时与样板进行比较。应力微裂纹表面(拐角)应无明显的应力微裂纹(应在自然光(光源充足)的条件下目测)。描校气纹500mm目视不可见无明显影响不影响正常使用图号编制审核会签批准标记处数更改文件号签名日期标记处数更改文件号签名日期柏威塑胶制品有限公司检验规程产品型号通用零(部)件图号/BW/WPQ-0

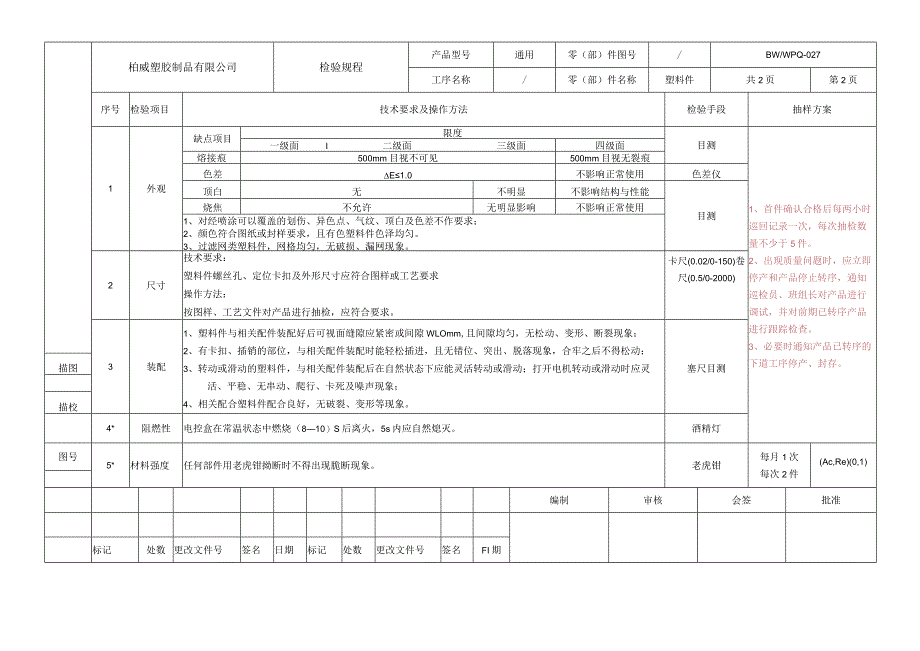

4、27工序名称/零(部)件名称塑料件共2页第2页序号检验项目技术要求及操作方法检验手段抽样方案1外观缺点项目限度目测1、首件确认合格后每两小时巡回记录一次,每次抽检数量不少于5件。2、出现质量问题时,应立即停产和产品停止转序,通知巡检员、班组长对产品进行调试,并对前期已转序产品进行跟踪检查。3、必要时通知产品已转序的下道工序停产、封存。一级面I二级面三级面四级面熔接痕500mm目视不可见500mm目视无裂痕色差E1.0不影响正常使用色差仪顶白无不明显不影响结构与性能目测烧焦不允许无明显影响不影响正常使用1、对经喷涂可以覆盖的划伤、异色点、气纹、顶白及色差不作要求;2、颜色符合图纸或封样要求,且有

5、色塑料件色泽均匀。3、过滤网类塑料件,网格均匀,无破损、漏网现象。2尺寸技术要求:塑料件螺丝孔、定位卡扣及外形尺寸应符合图样或工艺要求操作方法:按图样、工艺文件对产品进行抽检,应符合要求。卡尺(0.02/0-150)卷尺(0.5/0-2000)3装配1、塑料件与相关配件装配好后可视面缝隙应紧密或间隙WLOmm,且间隙均匀,无松动、变形、断裂现象;2、有卡扣、插销的部位,与相关配件装配时能轻松插进,且无错位、突出、脱落现象,合牢之后不得松动;3、转动或滑动的塑料件,与相关配件装配后在自然状态下应能灵活转动或滑动;打开电机转动或滑动时应灵活、平稳、无串动、爬行、卡死及噪声现象;4、相关配合塑料件配合良好,无破裂、变形等现象。塞尺目测描图描校4*阻燃性电控盒在常温状态中燃烧(810)S后离火,5s内应自然熄灭。酒精灯图号5*材料强度任何部件用老虎钳拗断时不得出现脆断现象。老虎钳每月1次每次2件(Ac,Re)(0,1)编制审核会签批准标记处数更改文件号签名日期标记处数更改文件号签名FI期
