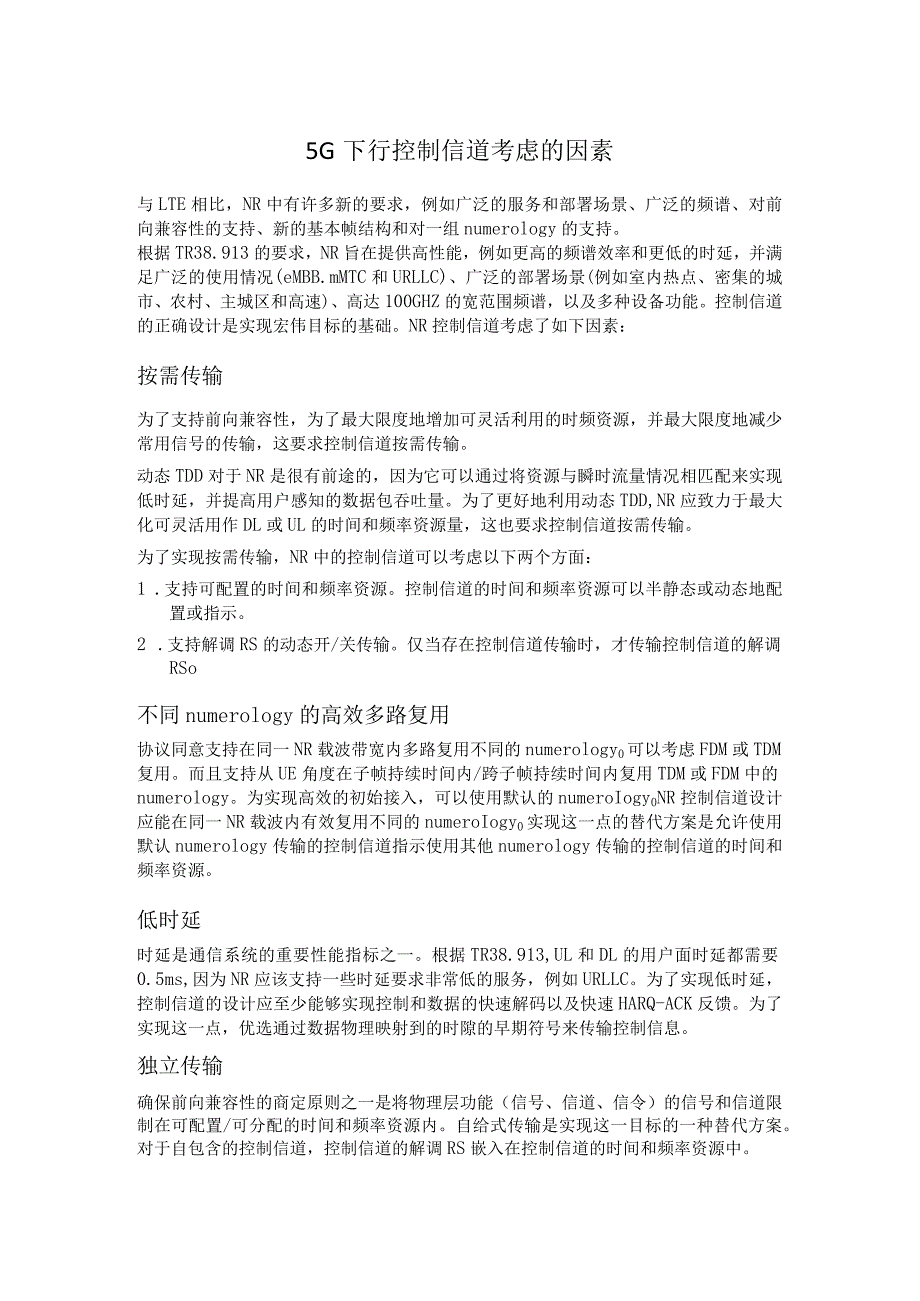

1、5G下行控制信道考虑的因素与LTE相比，NR中有许多新的要求，例如广泛的服务和部署场景、广泛的频谱、对前向兼容性的支持、新的基本帧结构和对一组numerology的支持。根据TR38.913的要求，NR旨在提供高性能，例如更高的频谱效率和更低的时延，并满足广泛的使用情况(eMBB.mMTC和URLLC)、广泛的部署场景(例如室内热点、密集的城市、农村、主城区和高速)、高达100GHZ的宽范围频谱，以及多种设备功能。控制信道的正确设计是实现宏伟目标的基础。NR控制信道考虑了如下因素：按需传输为了支持前向兼容性，为了最大限度地增加可灵活利用的时频资源，并最大限度地减少常用信号的传输，这要求控制信道
2、按需传输。动态TDD对于NR是很有前途的，因为它可以通过将资源与瞬时流量情况相匹配来实现低时延，并提高用户感知的数据包吞吐量。为了更好地利用动态TDD,NR应致力于最大化可灵活用作DL或UL的时间和频率资源量，这也要求控制信道按需传输。为了实现按需传输，NR中的控制信道可以考虑以下两个方面：1 .支持可配置的时间和频率资源。控制信道的时间和频率资源可以半静态或动态地配置或指示。2 .支持解调RS的动态开/关传输。仅当存在控制信道传输时，才传输控制信道的解调RSo不同numerology的高效多路复用协议同意支持在同一NR载波带宽内多路复用不同的numerology0可以考虑FDM或TDM复用。
3、而且支持从UE角度在子帧持续时间内/跨子帧持续时间内复用TDM或FDM中的numerology。为实现高效的初始接入，可以使用默认的numeroIogy0NR控制信道设计应能在同一NR载波内有效复用不同的numeroIogy0实现这一点的替代方案是允许使用默认numerology传输的控制信道指示使用其他numerology传输的控制信道的时间和频率资源。低时延时延是通信系统的重要性能指标之一。根据TR38.913,UL和DL的用户面时延都需要0.5ms,因为NR应该支持一些时延要求非常低的服务，例如URLLC。为了实现低时延，控制信道的设计应至少能够实现控制和数据的快速解码以及快速HARQ-

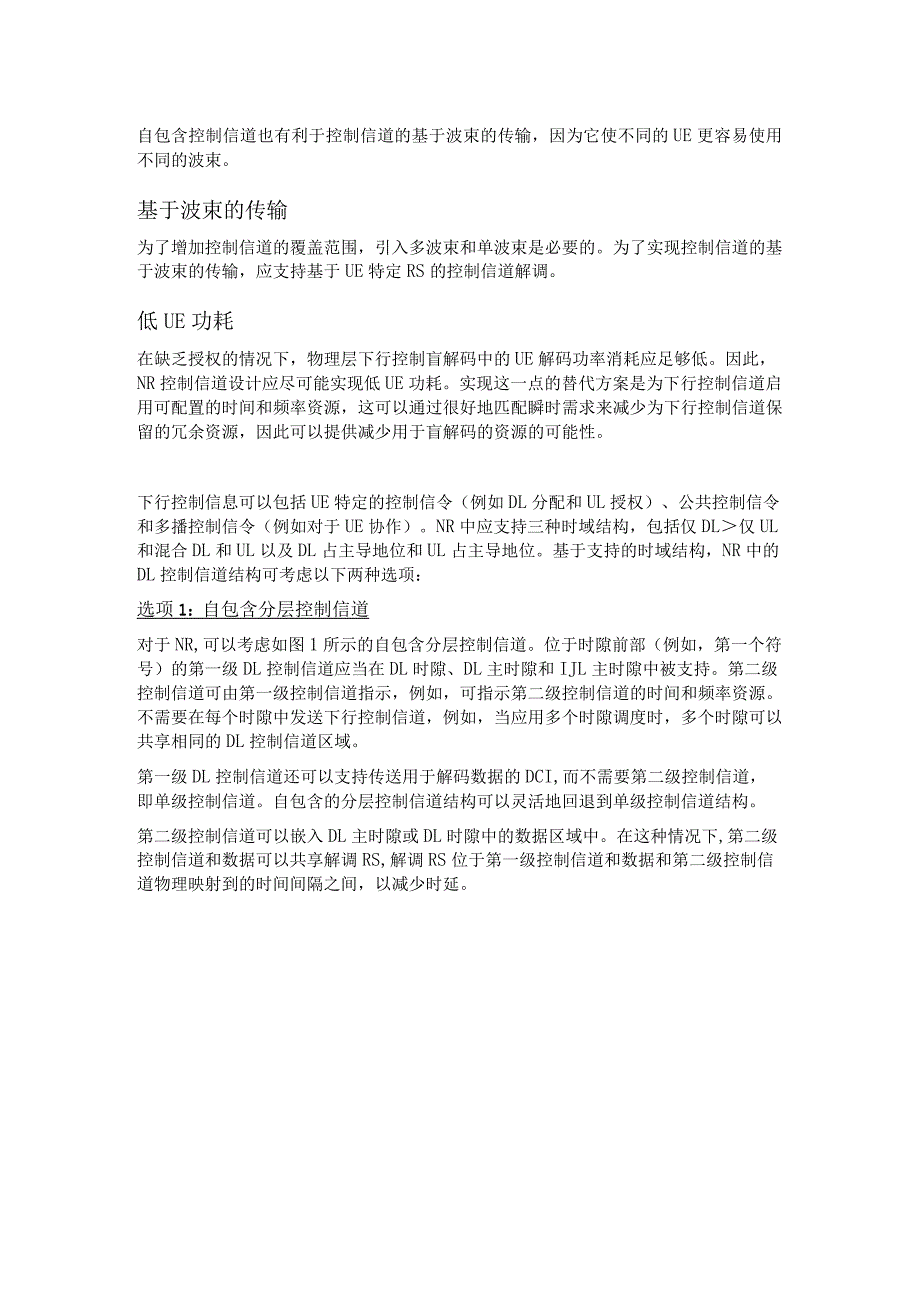

4、ACK反馈。为了实现这一点，优选通过数据物理映射到的时隙的早期符号来传输控制信息。独立传输确保前向兼容性的商定原则之一是将物理层功能（信号、信道、信令）的信号和信道限制在可配置/可分配的时间和频率资源内。自给式传输是实现这一目标的一种替代方案。对于自包含的控制信道，控制信道的解调RS嵌入在控制信道的时间和频率资源中。自包含控制信道也有利于控制信道的基于波束的传输，因为它使不同的UE更容易使用不同的波束。基于波束的传输为了增加控制信道的覆盖范围，引入多波束和单波束是必要的。为了实现控制信道的基于波束的传输，应支持基于UE特定RS的控制信道解调。低UE功耗在缺乏授权的情况下，物理层下行控制盲解码中
5、的UE解码功率消耗应足够低。因此，NR控制信道设计应尽可能实现低UE功耗。实现这一点的替代方案是为下行控制信道启用可配置的时间和频率资源，这可以通过很好地匹配瞬时需求来减少为下行控制信道保留的冗余资源，因此可以提供减少用于盲解码的资源的可能性。下行控制信息可以包括UE特定的控制信令（例如DL分配和UL授权）、公共控制信令和多播控制信令（例如对于UE协作）。NR中应支持三种时域结构，包括仅DL仅UL和混合DL和UL以及DL占主导地位和UL占主导地位。基于支持的时域结构，NR中的DL控制信道结构可考虑以下两种选项：选项1：自包含分层控制信道对于NR,可以考虑如图1所示的自包含分层控制信道。位于时隙
6、前部（例如，第一个符号）的第一级DL控制信道应当在DL时隙、DL主时隙和IJL主时隙中被支持。第二级控制信道可由第一级控制信道指示，例如，可指示第二级控制信道的时间和频率资源。不需要在每个时隙中发送下行控制信道，例如，当应用多个时隙调度时，多个时隙可以共享相同的DL控制信道区域。第一级DL控制信道还可以支持传送用于解码数据的DCI,而不需要第二级控制信道，即单级控制信道。自包含的分层控制信道结构可以灵活地回退到单级控制信道结构。第二级控制信道可以嵌入DL主时隙或DL时隙中的数据区域中。在这种情况下,第二级控制信道和数据可以共享解调RS,解调RS位于第一级控制信道和数据和第二级控制信道物理映射到

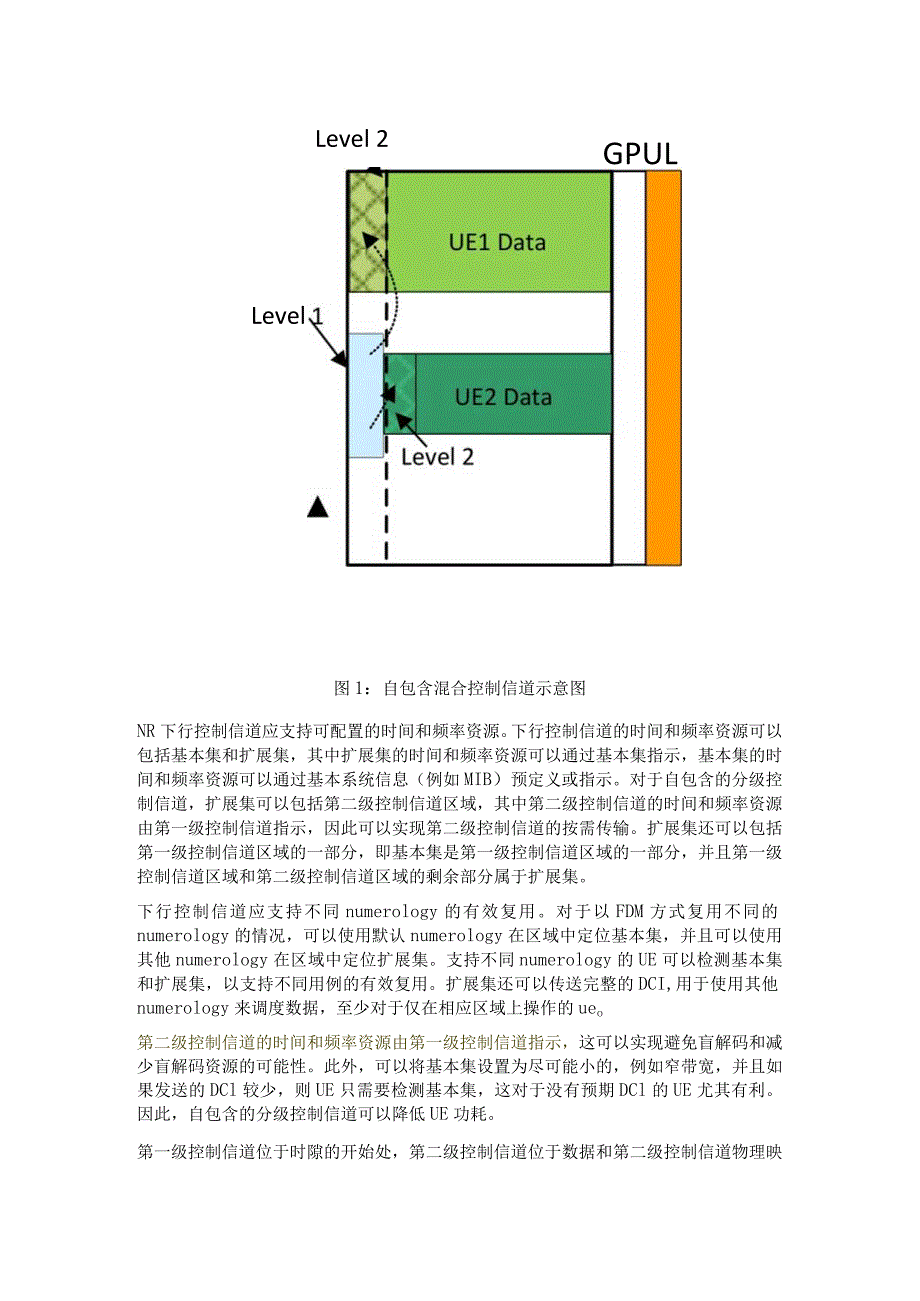

7、的时间间隔之间，以减少时延。LevelLevel 2GPUL图1：自包含混合控制信道示意图NR下行控制信道应支持可配置的时间和频率资源。下行控制信道的时间和频率资源可以包括基本集和扩展集，其中扩展集的时间和频率资源可以通过基本集指示，基本集的时间和频率资源可以通过基本系统信息（例如MIB）预定义或指示。对于自包含的分级控制信道，扩展集可以包括第二级控制信道区域，其中第二级控制信道的时间和频率资源由第一级控制信道指示，因此可以实现第二级控制信道的按需传输。扩展集还可以包括第一级控制信道区域的一部分，即基本集是第一级控制信道区域的一部分，并且第一级控制信道区域和第二级控制信道区域的剩余部分属于扩展
8、集。下行控制信道应支持不同numerology的有效复用。对于以FDM方式复用不同的numerology的情况，可以使用默认numerology在区域中定位基本集，并且可以使用其他numerology在区域中定位扩展集。支持不同numerology的UE可以检测基本集和扩展集，以支持不同用例的有效复用。扩展集还可以传送完整的DCI,用于使用其他numerology来调度数据，至少对于仅在相应区域上操作的ueo第二级控制信道的时间和频率资源由第一级控制信道指示，这可以实现避免盲解码和减少盲解码资源的可能性。此外，可以将基本集设置为尽可能小的，例如窄带宽，并且如果发送的DCl较少，则UE只需要检测
9、基本集，这对于没有预期DCl的UE尤其有利。因此，自包含的分级控制信道可以降低UE功耗。第一级控制信道位于时隙的开始处，第二级控制信道位于数据和第二级控制信道物理映射到的时间间隔的开始处，这可以实现快速解码，从而可以减少时延。除了公共控制信令之外，第一级控制信道还用于单播调度，因此它还应该启用UE特定的波束形成。也就是说，对于具有自包含传输的第一级控制信道，应当支持基于UE特定DMRS的传输，即，用于控制信道的解调RS仅包含在用于控制信道的时间和频率资源内。第二级控制信道可以与数据共享DMRS,并且包含在数据的时间和频率资源中，因此可以使用相同的波束传输数据和控制信道。方案2：Iike-PDCCH的控制通道结构与LTEPDeCH结构类似，DL控制信道位于时隙的前部（例如第一个符号），其可用于调度公共控制信令和UE特定控制信令。为了支持控制信道的基于波束的传输，应支持具有自包含DMRS的DL控制信道的基于DMRS的传输。
