1、下行数据预编码的PRBbundlingsizePRBbundlingsize是通过使用相同的预编码器来确定资源块的数量。通过这种方式，当应用相同的预编码器时，频域中跨越不同RB的信道可以被视为连续的。信道连续且相关的优点是允许UE利用更多数量的参考信号进行信道估计。在LTE中，36.213中有这样的描述：当配置PMI/RI报告时，为SerVingCellC的TM9配置的UE可以假设预编码粒度是频域中的多个资源块。对于给定的服务小区c,如果UE被配置为TMlO 如果为服务小区c的所有配置的CSI过程配置了PMI/RI报告，则UE可以假设预编码粒度是频域中的多个资源块； 否则，UE应假设预编码粒度
2、是频域中的一个资源块。不被配置的PMI/RI报告可以在TDD模式下发生，因为eNB可以估计信道，并根据信道互易性确定每个资源块的合适预编码器。LTE中的DMRS结构是在资源块边缘分配参考信号。因此，当遇到大延迟扩展信道时，可以确保基于每PRB的信道估计的质量。均匀间隔的DMRS模式可能会导致在更多分辨率上进行信道外推。因此，如果一致同意在NR中使用均匀间隔的模式，则应避免执行基于每个PRB的信道估计的机会。此外，gNB在每个RB上调整预编码器的益处可能会受到损害。当预编码粒度大于一个RB时，均匀间隔图案和非均匀间隔图案之间的性能接近。当未配置PMI/RI或PMl报告时，预编码粒度可以是2个资源
3、块。对于多个PMl报告，应估计并报告每个子带的首选预编码矩阵。如果gNB遵循UE的CSl报告，则gNB可以在子带中的每个RB上分配相同的预编码器。因此，当配置PMI/RI报告时，子带大小也可以被视为预编码粒度。半开环传输方案对高速场景具有鲁棒性。RB级预编码器循环适用于增加分集。在这种情况下，较大的预编码粒度可能会损害来自预编码器循环的分集增益。为了满足NR中大量部署场景的需求，NR将支持下行数据传输的可配置PRGsize。由于每个PRG由具有相同预编码器的连续PRB组成，因此这些PRB上的有效信道中不存在相位不连续，因此允许PRBbundlingo在基于DM-RS的信道估计中，滤波可以在整个
4、PRG(PreconditionResourceGroup)上执行,这可以带来可观的性能增益。关于DMRS的可配置PRBbundling大小，一个巨大的挑战是提供方案来确定给定UE首选哪个PRBbundling大小。通过适当地配置PRBbundlingsize,可以大大提高基于DMRS的信道估计的精度，这必将导致更好的数据解调性能。另一个挑战是设计向UE指示PRBbundlingSiZe的配置的机制。考虑到NR中的各种用例，可以考虑PRBbundlingSiZe配置的显式和隐式指示。在决定或配置PRBbundlingsize以及PRGsize时，应考虑几个因素。通常，PRBbundlingsi
5、ze的适当确定至少取决于以下因素。首先，适当的PRBbundlingsize的配置取决于信道特性，例如频率选择性。如上所述，PRBbundling消除了外推对PRB边界处的信道估计的负面影响，因此在具有平坦信道的场景中可以配置更大的bundlingsize。然而，在具有高频率选择性的信道中，如果PRBbundlingsize大于相干带宽，则会降低信道估计的性能。因此，NR中的PRBbundlingSiZe需要根据信道条件和用例进行适当配置。其次，考虑到不同的DM-RS设计，可以适当设计PRBbundlingsize。利用信道估计中的性能增益，PRBbundling可以补偿低DM-RS密度导致的
6、性能恶化。预期的DM-RS频率密度取决于信道条件；因此，PRBbundling的积极影响可以被视为一个系统设计组件。第三，在配置适当的PRBbundlingsize时。为了避免子带预编码矩阵的变化导致有效信道的不连续性,PRBbundlingsize的确定应考虑子带预编码的系统设计。需要考虑的系统设计的另一个方面是UE的复杂性、大尺寸滤波的复杂性或小尺寸滤波的复杂性，但很多时候都应该得到充分考虑。因此，在PRBbundling中还应考虑子带大小、UE的实现复杂性和效率。基于上述分析，PRBbundling的PRGSiZe应考虑以下因素进行配置： 具有通道特性（如频率选择性）的不同用例具有可配置
7、频域密度的不同DM-RS模式 系统设计方面，包括UE的实现更杂性与LTE不同，PRBbundlingSiZe以及NR中的PRGSiZe应该是特定于UE的，而不是简单地对所有UE使用相同的依赖于系统带宽的PRBbundlingsize。例如，在NR中，ue可以在许多不同的部署场景中配置,例如，不同的载波频率、numerology和带宽。因此，对于NR来说，使PRBbundlingsize以及PRGSiZe取决于UE的配置而不是系统带宽是有利的。此外，可以借助于目标UE的反馈来确定UE专门配置的PRBbundlingsize。由于每个UE都完全了解下行信道状态、干扰和噪声信息以及信道估计算法。预计
8、UE可以通知网络关于优选的PRG或PRB捆绑配置，例如bundlingsize或其索引。然后gNB根据反馈决定PRBbundlingSiZe的具体配置。为了实现针对特定于UE的灵活DMRS捆绑的可配置PRGsize,一个挑战是提供方案来配置并向目标UE指示适当的bundlingsize。考虑到信令开销和系统性能之间的权衡，NR中可以考虑隐式和显式指示。对于隐式指示方案，一些预定义配置（如载波频率、numerologyDMRS正交端口号和端口密度）采用默认PRBbundlingsize。基于预定义的PRBbundling配置规则，无需明确指示目标UE首选PRBbundlingsize。由于缺乏准
9、确及时的信道特性，这种指示方案将获得相对较差的性能。至于显式指示方案，所指示的bundlingSiZe可以基于信道特性、DMRS端口频率密度和模式或UE关于优选bundlingsize的反馈来确定。这些值通过显式信号进行配置和指示。如上所述，利用信道估计中的性能增益，PRBbundling可以补偿低DM-RS密度导致的性能恶化。因此，NR中应考虑DMRS模式和PRB捆绑的联合设计。考虑到DMRS的动态配置，至少应支持DMRSPRB捆绑的DCI信令。一种简单的方法是在需要时动态选择并向每个UE指示首选值。该方案的明显缺点是在UE处的信令开销大和实现复杂度高。考虑到实时传输的实现更杂性，另一个实用
10、方案是用几个典型值预先定义PRBbundlingsizeset,但不要太多。实际上，gNB/UE只需要从预定义的集合中选择一个相对较好的值，并将其指示/反馈给另一方。在仿真中，假设了一个具有CDL信道的SU下行链路OFDM系统。它以4GHz的载波频率和15kHz的子载波间隔进行模拟。使用64QAM的码率为0.667。如上所述，信道的频率选择性对于确定PRBbundlingsize非常重要。因此，考虑在模拟中具有不同频率选择性的信道，例如，对低/中/高延迟扩展信道进行模拟。另一方面，为了证明PRBbundling对低端口频率密度的DM-RS模式的好处，模拟了几种不同频率密度的DM-RS选项。比如

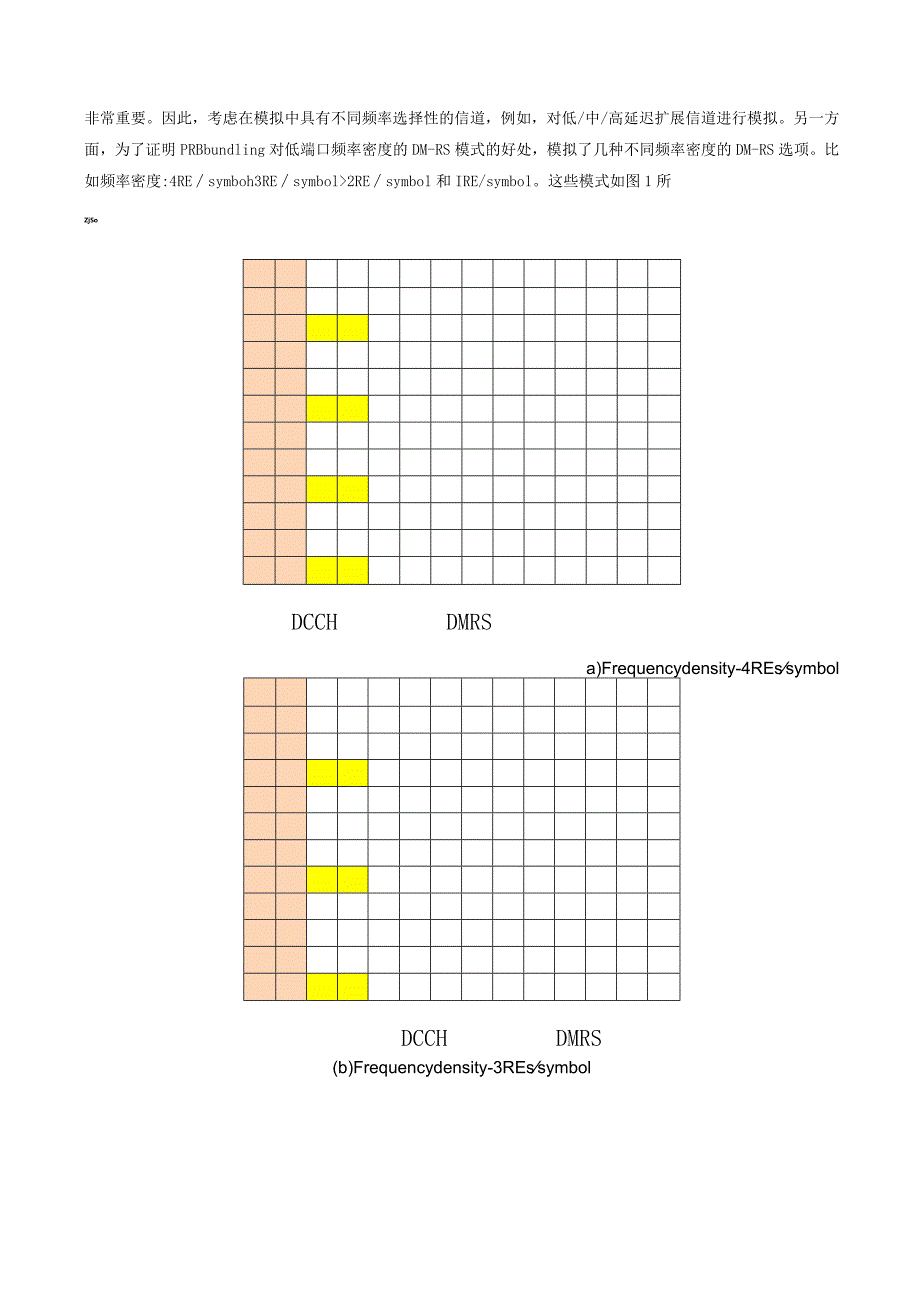

11、频率密度:4REsymboh3REsymbol2REsymbol和IRE/symbol。这些模式如图1所ZjSoDCCHDMRSa)Frequencydensity-4REssymbolDCCHDMRS(b)Frequencydensity-3REssymbolDCCHDMRS图1：不同频率密度的模式图2显示了不同PRGsize和PRBbundlingsize的系统吞吐量。从结果可以看出，当为不同的信道条件配置合适的bundlingsize时，吞吐量中观察到了SNR增益。从这些图中可以发现，大的PRBbundlingSiZe更适合于非常平坦的信道，例如，在CDL-B/10OnS信道中，在PRB
12、bundlingSiZe为5或10的情况下，可以获得更多的信道估计增益。然而，在具有中频或高频选择性的信道中，优选较小的PRBbundlingsize,例如,对于CDL-B/100Ons信道，PRB捆绑大小为2。Throughput with difforot PRB bundling sizes: C0L-w100ns;4T4R;Rank2;MQAM2/3CodeRatoThroughput with diffcnt PR8 bundling sUm CDL-9300ns;4T4R;IUnU.64QAM20Ct1314151617119201314151617119SNR付B)SNR(dB)(a) CDLBwithlnsdelay(b)CDL-Bwith300nsdelayThroughputwithdifferentPRBbundlingsizM：CDLIooOnS4T4R;Rank2;64QAM加CodR或。181920212223242526SNR(dB)(c)CDL-BwithIOoOnSdelay图2:不同PRBbundlingsize下的吞吐量图3显示了根据BLER适当配置PRGsize以及PRBbundlingsize的好处。从这些图中可以看出，当在具有低延迟扩
