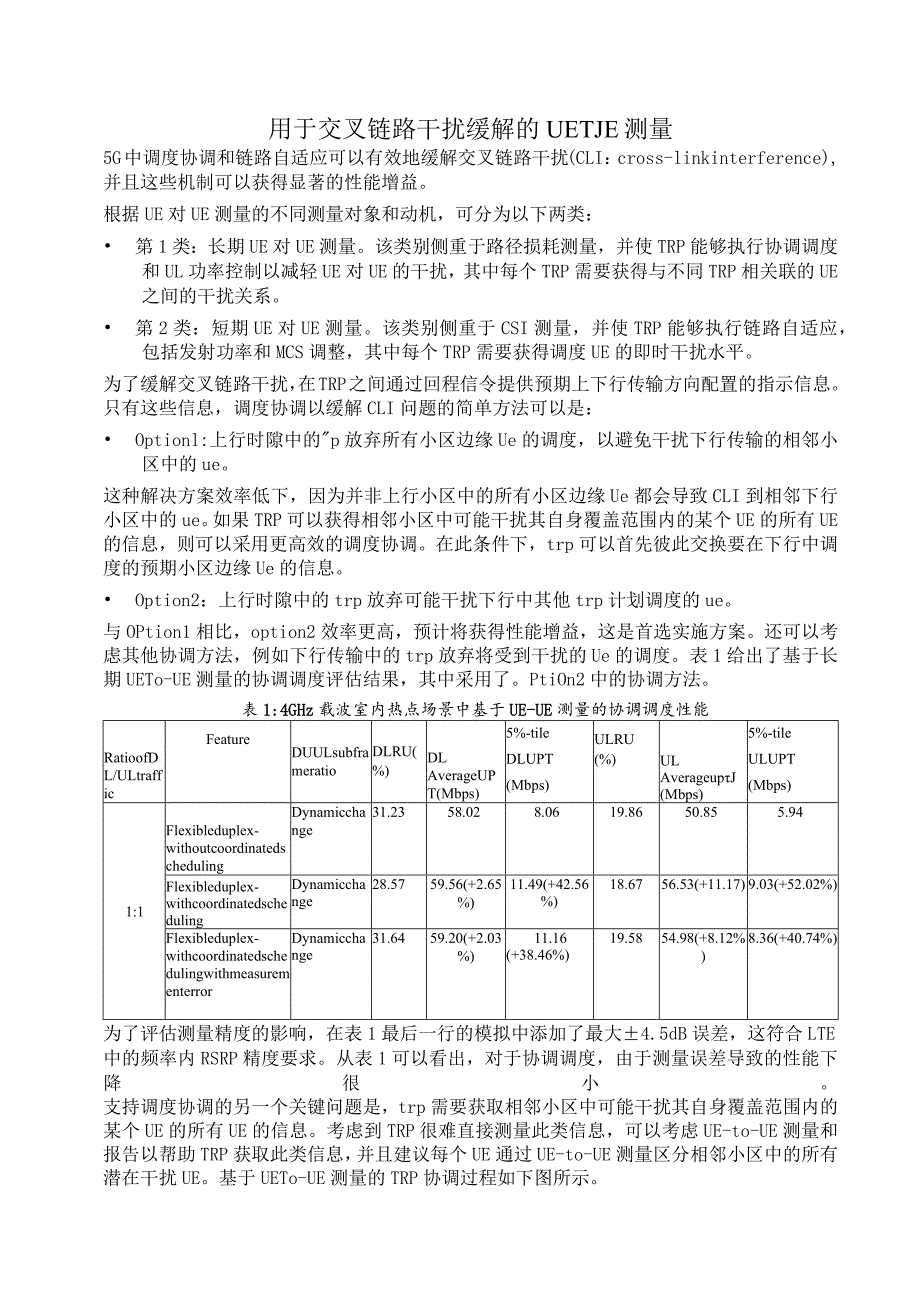

1、用于交叉链路干扰缓解的UETJE测量5G中调度协调和链路自适应可以有效地缓解交叉链路干扰(CLI：cross-linkinterference),并且这些机制可以获得显著的性能增益。根据UE对UE测量的不同测量对象和动机，可分为以下两类： 第1类：长期UE对UE测量。该类别侧重于路径损耗测量，并使TRP能够执行协调调度和UL功率控制以减轻UE对UE的干扰，其中每个TRP需要获得与不同TRP相关联的UE之间的干扰关系。 第2类：短期UE对UE测量。该类别侧重于CSI测量，并使TRP能够执行链路自适应，包括发射功率和MCS调整，其中每个TRP需要获得调度UE的即时干扰水平。为了缓解交叉链路干扰，在
2、TRP之间通过回程信令提供预期上下行传输方向配置的指示信息。只有这些信息，调度协调以缓解CLI问题的简单方法可以是： Optionl:上行时隙中的p放弃所有小区边缘Ue的调度，以避免干扰下行传输的相邻小区中的ue。这种解决方案效率低下，因为并非上行小区中的所有小区边缘Ue都会导致CLI到相邻下行小区中的ue。如果TRP可以获得相邻小区中可能干扰其自身覆盖范围内的某个UE的所有UE的信息，则可以采用更高效的调度协调。在此条件下，trp可以首先彼此交换要在下行中调度的预期小区边缘Ue的信息。 Option2：上行时隙中的trp放弃可能干扰下行中其他trp计划调度的ue。与OPtion1相比，opt
3、ion2效率更高，预计将获得性能增益，这是首选实施方案。还可以考虑其他协调方法，例如下行传输中的trp放弃将受到干扰的Ue的调度。表1给出了基于长期UETo-UE测量的协调调度评估结果，其中采用了。PtiOn2中的协调方法。表1:4GHz载波室内热点场景中基于UE-UE测量的协调调度性能RatioofDL/ULtrafficFeatureDUULsubframeratioDLRU(%)DLAverageUPT(Mbps)5%-tileDLUPT(Mbps)ULRU(%)ULAverageupJ(Mbps)5%-tileULUPT(Mbps)1:1Flexibleduplex-withoutco
4、ordinatedschedulingDynamicchange31.2358.028.0619.8650.855.94Flexibleduplex-withcoordinatedschedulingDynamicchange28.5759.56(+2.65%)11.49(+42.56%)18.6756.53(+11.17)9.03(+52.02%)Flexibleduplex-withcoordinatedschedulingwithmeasurementerrorDynamicchange31.6459.20(+2.03%)11.16(+38.46%)19.5854.98(+8.12%)8

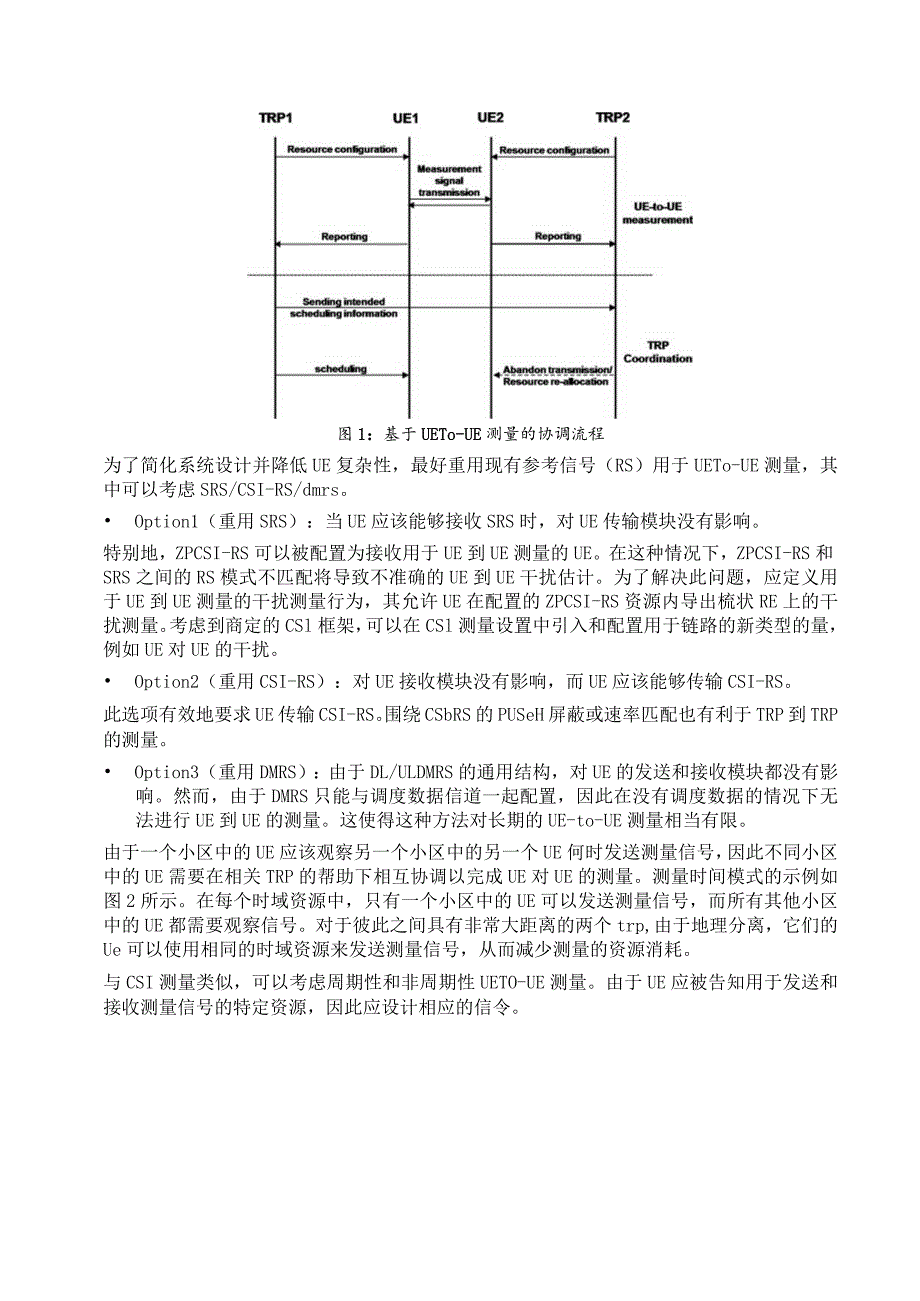

5、.36(+40.74%)为了评估测量精度的影响，在表1最后一行的模拟中添加了最大4.5dB误差，这符合LTE中的频率内RSRP精度要求。从表1可以看出，对于协调调度，由于测量误差导致的性能下降很小。支持调度协调的另一个关键问题是，trp需要获取相邻小区中可能干扰其自身覆盖范围内的某个UE的所有UE的信息。考虑到TRP很难直接测量此类信息，可以考虑UE-to-UE测量和报告以帮助TRP获取此类信息，并且建议每个UE通过UE-to-UE测量区分相邻小区中的所有潜在干扰UE。基于UETo-UE测量的TRP协调过程如下图所示。图1：基于UETo-UE测量的协调流程为了简化系统设计并降低UE复杂性，最好
6、重用现有参考信号（RS）用于UETo-UE测量，其中可以考虑SRS/CSI-RS/dmrs。 Option1（重用SRS）：当UE应该能够接收SRS时，对UE传输模块没有影响。特别地，ZPCSI-RS可以被配置为接收用于UE到UE测量的UE。在这种情况下，ZPCSI-RS和SRS之间的RS模式不匹配将导致不准确的UE到UE干扰估计。为了解决此问题，应定义用于UE到UE测量的干扰测量行为，其允许UE在配置的ZPCSI-RS资源内导出梳状RE上的干扰测量。考虑到商定的CSl框架，可以在CSl测量设置中引入和配置用于链路的新类型的量，例如UE对UE的干扰。 Option2（重用CSI-RS）：对UE
7、接收模块没有影响，而UE应该能够传输CSI-RS。此选项有效地要求UE传输CSI-RS。围绕CSbRS的PUSeH屏蔽或速率匹配也有利于TRP到TRP的测量。 Option3（重用DMRS）：由于DL/ULDMRS的通用结构，对UE的发送和接收模块都没有影响。然而，由于DMRS只能与调度数据信道一起配置，因此在没有调度数据的情况下无法进行UE到UE的测量。这使得这种方法对长期的UE-to-UE测量相当有限。由于一个小区中的UE应该观察另一个小区中的另一个UE何时发送测量信号，因此不同小区中的UE需要在相关TRP的帮助下相互协调以完成UE对UE的测量。测量时间模式的示例如图2所示。在每个时域资源

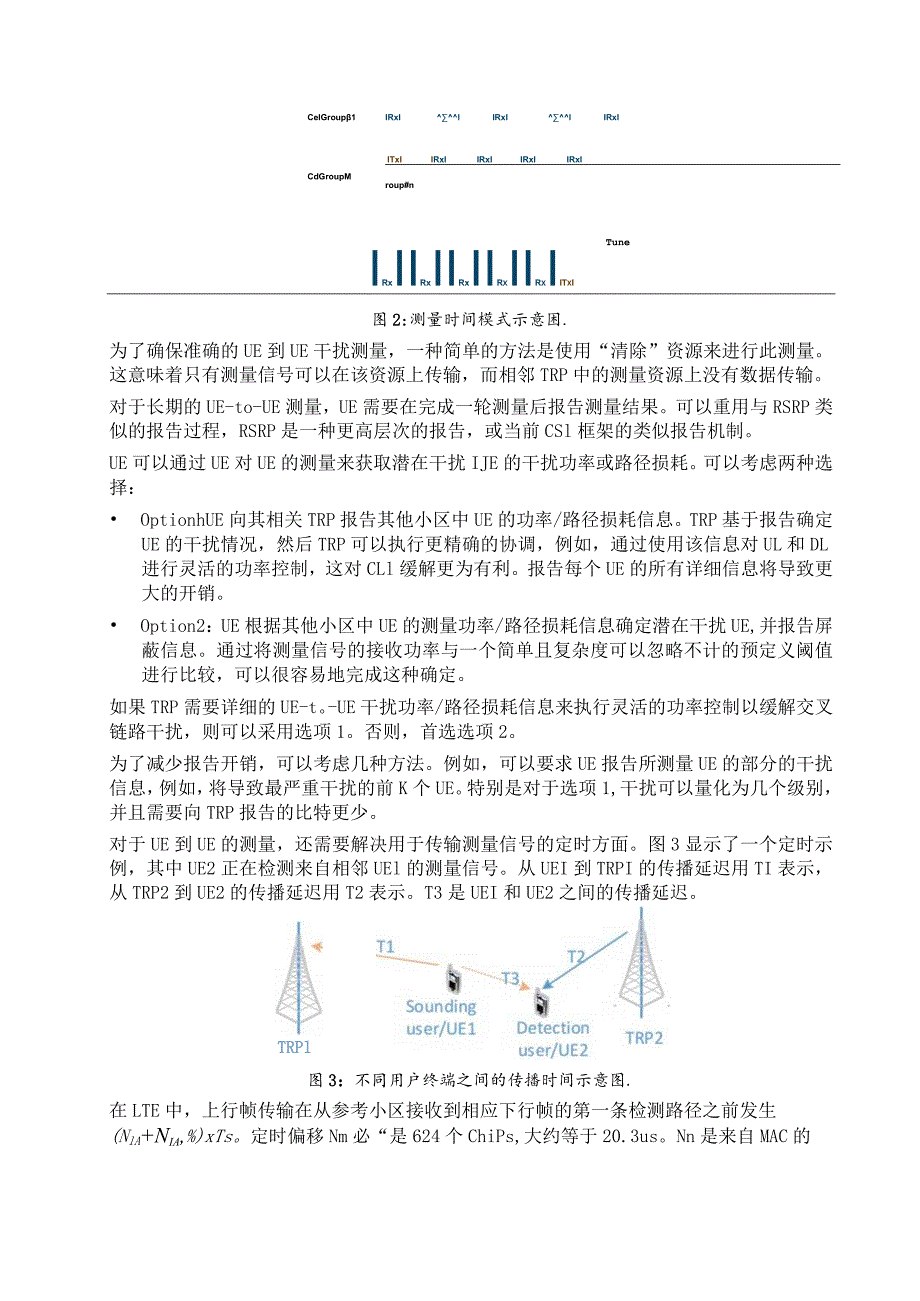

8、中，只有一个小区中的UE可以发送测量信号，而所有其他小区中的UE都需要观察信号。对于彼此之间具有非常大距离的两个trp,由于地理分离，它们的Ue可以使用相同的时域资源来发送测量信号，从而减少测量的资源消耗。与CSI测量类似，可以考虑周期性和非周期性UETO-UE测量。由于UE应被告知用于发送和接收测量信号的特定资源，因此应设计相应的信令。CelGroup1CdGroupMIRxIlIRxIlIRxITuneITxIIRxIIRxIIRxIIRxIroup#nIRxIIRxIIRxIIRxIIRxIITxI图2:测量时间模式示意困.为了确保准确的UE到UE干扰测量，一种简单的方法是使用“清除”资
9、源来进行此测量。这意味着只有测量信号可以在该资源上传输，而相邻TRP中的测量资源上没有数据传输。对于长期的UE-to-UE测量，UE需要在完成一轮测量后报告测量结果。可以重用与RSRP类似的报告过程，RSRP是一种更高层次的报告，或当前CSl框架的类似报告机制。UE可以通过UE对UE的测量来获取潜在干扰IJE的干扰功率或路径损耗。可以考虑两种选择： OptionhUE向其相关TRP报告其他小区中UE的功率/路径损耗信息。TRP基于报告确定UE的干扰情况，然后TRP可以执行更精确的协调，例如，通过使用该信息对UL和DL进行灵活的功率控制，这对CLl缓解更为有利。报告每个UE的所有详细信息将导致更
10、大的开销。 Option2：UE根据其他小区中UE的测量功率/路径损耗信息确定潜在干扰UE,并报告屏蔽信息。通过将测量信号的接收功率与一个简单且复杂度可以忽略不计的预定义阈值进行比较，可以很容易地完成这种确定。如果TRP需要详细的UE-t。-UE干扰功率/路径损耗信息来执行灵活的功率控制以缓解交叉链路干扰，则可以采用选项1。否则，首选选项2。为了减少报告开销，可以考虑几种方法。例如，可以要求UE报告所测量UE的部分的干扰信息，例如，将导致最严重干扰的前K个UE。特别是对于选项1,干扰可以量化为几个级别，并且需要向TRP报告的比特更少。对于UE到UE的测量，还需要解决用于传输测量信号的定时方面。
11、图3显示了一个定时示例，其中UE2正在检测来自相邻UEl的测量信号。从UEI到TRPI的传播延迟用TI表示，从TRP2到UE2的传播延迟用T2表示。T3是UEI和UE2之间的传播延迟。TRPl图3：不同用户终端之间的传播时间示意图.在LTE中，上行帧传输在从参考小区接收到相应下行帧的第一条检测路径之前发生(NlA+Nia,%)xTs。定时偏移Nm必“是624个ChiPs,大约等于20.3us。Nn是来自MAC的定时提前命令，用于调整UE和基站之间的传播延迟，并且是关于往返延迟的。在图3中，对于UEl,NtaueiTs=2T对于UE2,Ntaue2Tx=2T2f用TO表示。然后，可以在UE2处显
12、示来自TRP2的下行信号和来自UEl的上行信号之间的符号错位。图4显示了具有不同定时原理的测量对的定时误差。Basestation frame borderUEl detection timingUEl transmsion timingUEl signal arriving to UE2UE2 detection tinningBasestationBasestationframeframeborderborder(b)(c)图4：测量对的信号定时误差示意图.1.TE中的传输有两种类型的定时，即正常定时和侧链定时，它们配置有不同的偏移参数。图4(a)是正常定时的示例。UEI在下行帧定时之前发
13、送测量信号2T1+T0。当测量信号以T3的延迟到达UE2时，下行帧定时和测量信号之间的定时误差等于T0+T1+T2-T3。假设TRP和UE之间的距离约为50m,最大定时误差为20.6us,大于CP长度。对于图4(b)中的侧链定时，可以进行类似的分析，最大定时误差也太大，无法通过CP进行补偿。为了解决这个问题，在图4(c)中，UEl通过删除TO来使用UE到UE交叉链路测量的特定定时。在这种情况下，来自UEl的测量信号与UE2的DL帧定时之间的定时偏差为T1+T2-T3,其小于图4(a)和图4(b)中的前者，并且可以容易地由CP进行补偿。此外，可以考虑调整UEl处的传输定时和UE2处的接收定时，以减少定时偏差。对于功率方面，一种可能的方法可以是每个UE使用不同的发射功率，例如，根据UE的上行功率控制。该解决方案可以更好地模拟干扰环境，这使得每个UE能够意识到所有潜在的干扰UE。另一个选项可以是每个UE使用相等的发射功率，这可以使UE能够获得从潜在干扰UE到自身的准确路径损耗。此外，为了实现一些UE的节能，可以降低传输功率，例如，在上述选项之上使用一些比例因子。
