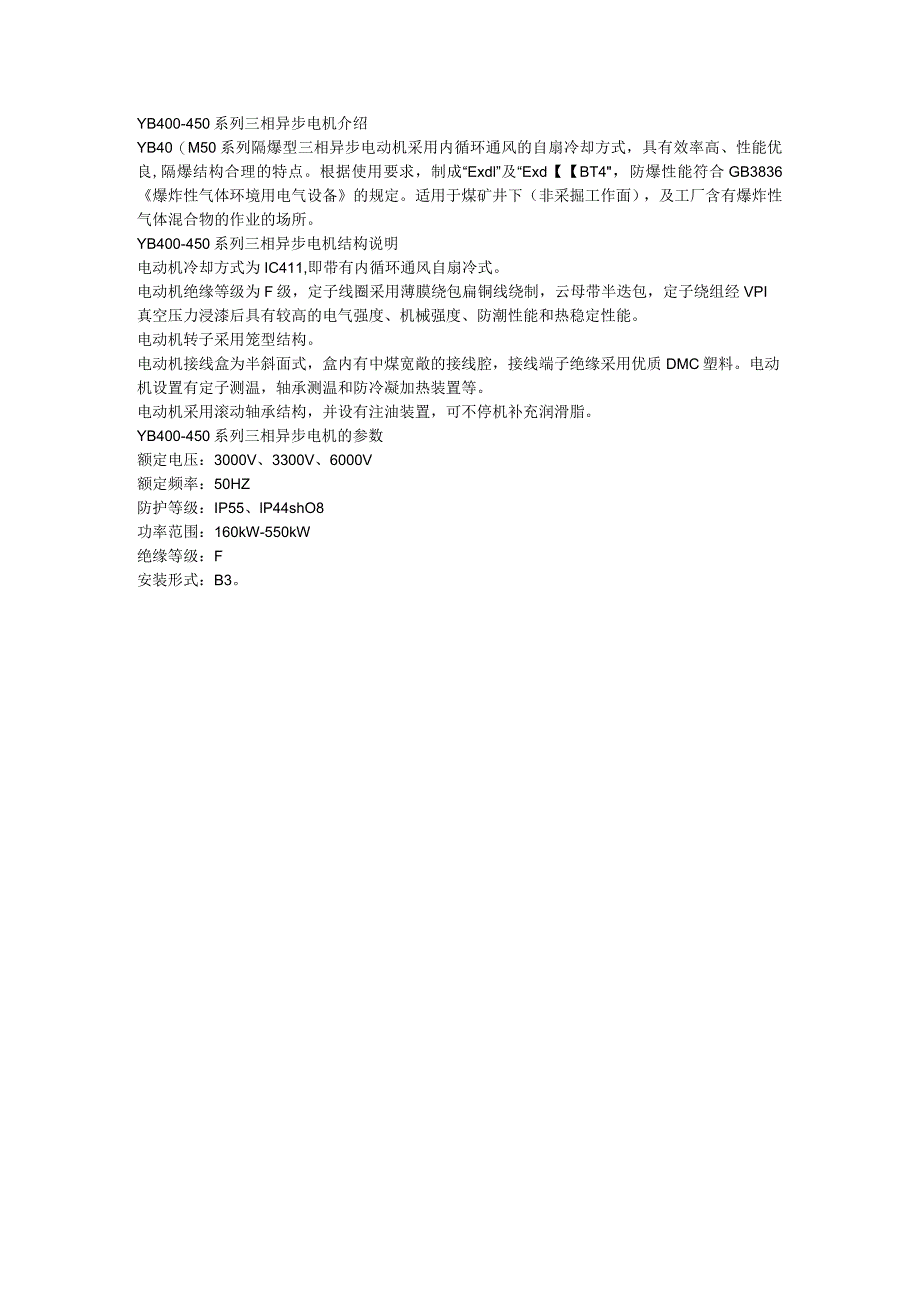

YB400-450系列三相异步电机结构说明.docx_第1页
第1页 / 共1页
亲,该文档总共1页,全部预览完了,如果喜欢就下载吧!
资源描述

《YB400-450系列三相异步电机结构说明.docx》由会员分享,可在线阅读,更多相关《YB400-450系列三相异步电机结构说明.docx(1页珍藏版)》请在第壹文秘上搜索。

YB400-450系列三相异步电机介绍YB40(M50系列隔爆型三相异步电动机采用内循环通风的自扇冷却方式,具有效率高、性能优良,隔爆结构合理的特点。根据使用要求,制成“Exdl”及“Exd【BT4,防爆性能符合GB3836爆炸性气体环境用电气设备的规定。适用于煤矿井下(非采掘工作面),及工厂含有爆炸性气体混合物的作业的场所。YB400-450系列三相异步电机结构说明电动机冷却方式为IC411,即带有内循环通风自扇冷式。电动机绝缘等级为F级,定子线圈采用薄膜绕包扁铜线绕制,云母带半迭包,定子绕组经VPI真空压力浸漆后具有较高的电气强度、机械强度、防潮性能和热稳定性能。电动机转子采用笼型结构。电动机接线盒为半斜面式,盒内有中煤宽敞的接线腔,接线端子绝缘采用优质DMC塑料。电动机设置有定子测温,轴承测温和防冷凝加热装置等。电动机采用滚动轴承结构,并设有注油装置,可不停机补充润滑脂。YB400-450系列三相异步电机的参数额定电压:3000V、3300V、6000V额定频率:50HZ防护等级:IP55、lP44shO8功率范围:160kW-550kW绝缘等级:F安装形式:B3。
