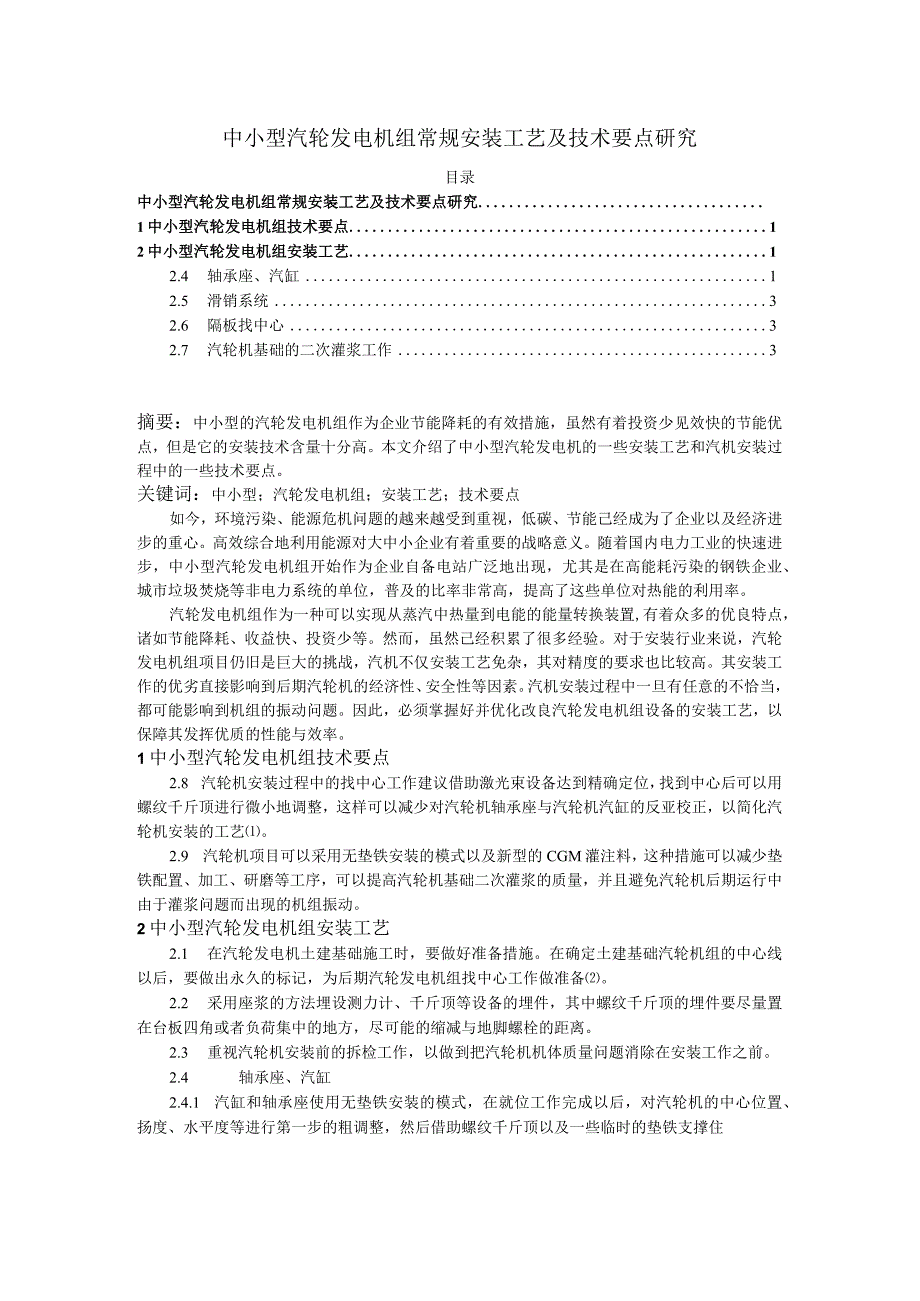

1、中小型汽轮发电机组常规安装工艺及技术要点研究目录中小型汽轮发电机组常规安装工艺及技术要点研究1中小型汽轮发电机组技术要点12中小型汽轮发电机组安装工艺12.4 轴承座、汽缸12.5 滑销系统32.6 隔板找中心32.7 汽轮机基础的二次灌浆工作3摘要:中小型的汽轮发电机组作为企业节能降耗的有效措施,虽然有着投资少见效快的节能优点,但是它的安装技术含量十分高。本文介绍了中小型汽轮发电机的一些安装工艺和汽机安装过程中的一些技术要点。关键词:中小型;汽轮发电机组;安装工艺;技术要点如今,环境污染、能源危机问题的越来越受到重视,低碳、节能己经成为了企业以及经济进步的重心。高效综合地利用能源对大中小企业

2、有着重要的战略意义。随着国内电力工业的快速进步,中小型汽轮发电机组开始作为企业自备电站广泛地出现,尤其是在高能耗污染的钢铁企业、城市垃圾焚烧等非电力系统的单位,普及的比率非常高,提高了这些单位对热能的利用率。汽轮发电机组作为一种可以实现从蒸汽中热量到电能的能量转换装置,有着众多的优良特点,诸如节能降耗、收益快、投资少等。然而,虽然己经积累了很多经验。对于安装行业来说,汽轮发电机组项目仍旧是巨大的挑战,汽机不仅安装工艺免杂,其对精度的要求也比较高。其安装工作的优劣直接影响到后期汽轮机的经济性、安全性等因素。汽机安装过程中一旦有任意的不恰当,都可能影响到机组的振动问题。因此,必须掌握好并优化改良汽

3、轮发电机组设备的安装工艺,以保障其发挥优质的性能与效率。1中小型汽轮发电机组技术要点2.8 汽轮机安装过程中的找中心工作建议借助激光束设备达到精确定位,找到中心后可以用螺纹千斤顶进行微小地调整,这样可以减少对汽轮机轴承座与汽轮机汽缸的反亚校正,以简化汽轮机安装的工艺。2.9 汽轮机项目可以采用无垫铁安装的模式以及新型的CGM灌注料,这种措施可以减少垫铁配置、加工、研磨等工序,可以提高汽轮机基础二次灌浆的质量,并且避免汽轮机后期运行中由于灌浆问题而出现的机组振动。2中小型汽轮发电机组安装工艺2.1 在汽轮发电机土建基础施工时,要做好准备措施。在确定土建基础汽轮机组的中心线以后,要做出永久的标记,

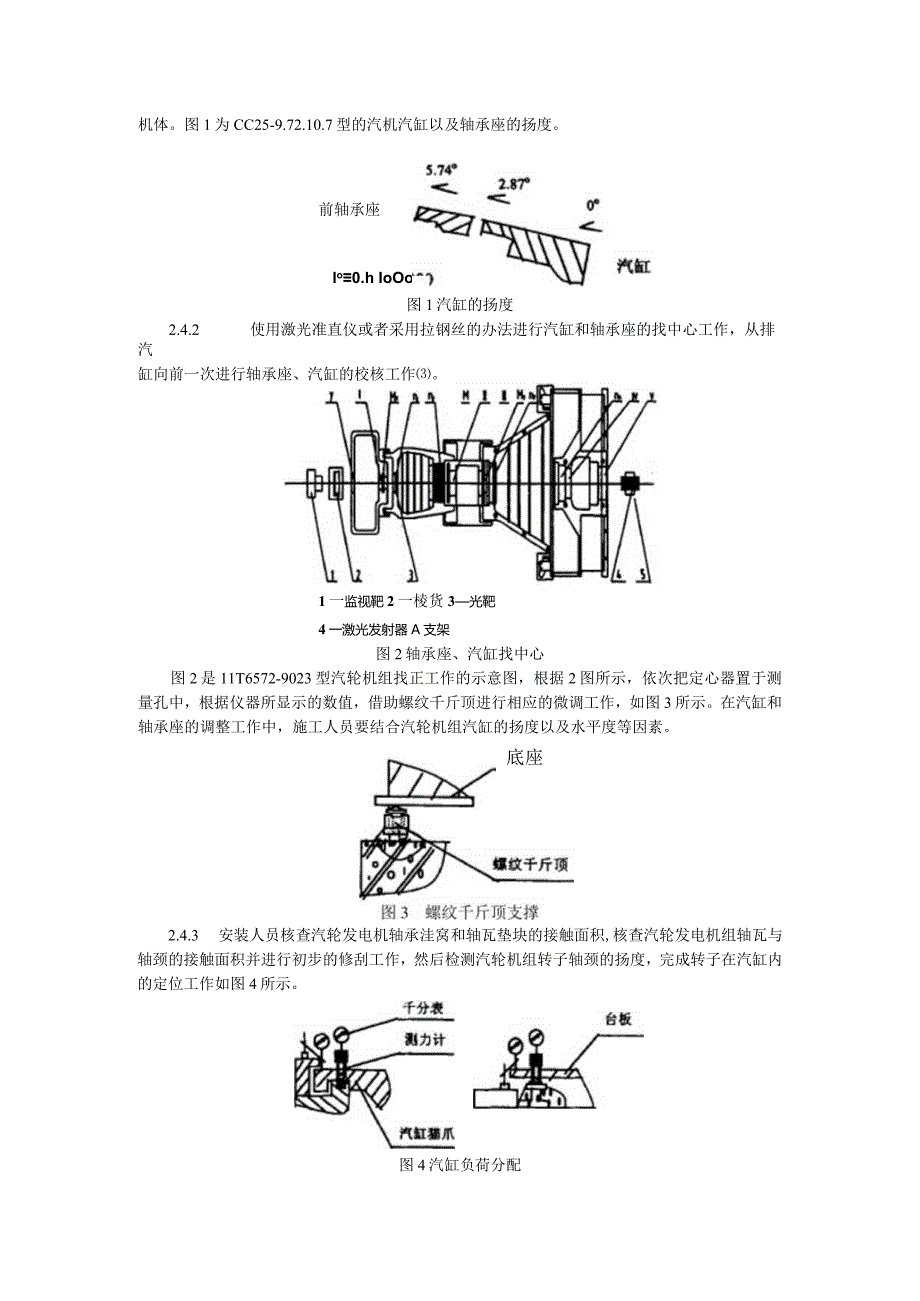

4、为后期汽轮发电机组找中心工作做准备。2.2 采用座浆的方法埋设测力计、千斤顶等设备的埋件,其中螺纹千斤顶的埋件要尽量置在台板四角或者负荷集中的地方,尽可能的缩减与地脚螺栓的距离。2.3 重视汽轮机安装前的拆检工作,以做到把汽轮机机体质量问题消除在安装工作之前。2.4 轴承座、汽缸2.4.1 汽缸和轴承座使用无垫铁安装的模式,在就位工作完成以后,对汽轮机的中心位置、扬度、水平度等进行第一步的粗调整,然后借助螺纹千斤顶以及一些临时的垫铁支撑住机体。图1为CC25-9.72.10.7型的汽机汽缸以及轴承座的扬度。lo0.h IoOo前轴承座图1汽缸的扬度2.4.2 使用激光准直仪或者采用拉钢丝的办法

5、进行汽缸和轴承座的找中心工作,从排汽缸向前一次进行轴承座、汽缸的校核工作。1一监视靶2一棱货3光靶4一激光发射器A支架图2轴承座、汽缸找中心图2是11T6572-9023型汽轮机组找正工作的示意图,根据2图所示,依次把定心器置于测量孔中,根据仪器所显示的数值,借助螺纹千斤顶进行相应的微调工作,如图3所示。在汽缸和轴承座的调整工作中,施工人员要结合汽轮机组汽缸的扬度以及水平度等因素。底座2.4.3 安装人员核查汽轮发电机轴承洼窝和轴瓦垫块的接触面积,核查汽轮发电机组轴瓦与轴颈的接触面积并进行初步的修刮工作,然后检测汽轮机组转子轴颈的扬度,完成转子在汽缸内的定位工作如图4所示。图4汽缸负荷分配2.

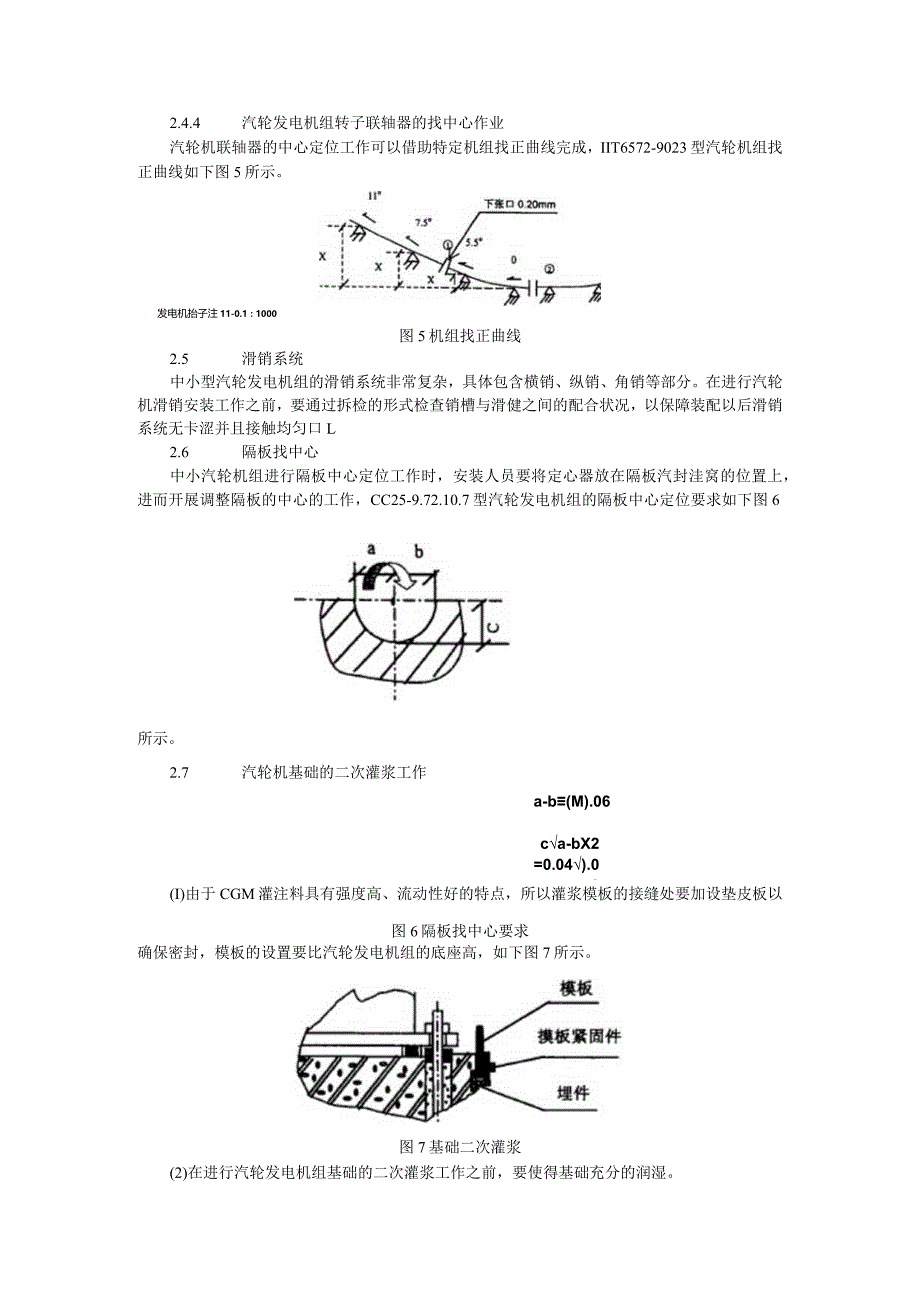

6、4.4 汽轮发电机组转子联轴器的找中心作业汽轮机联轴器的中心定位工作可以借助特定机组找正曲线完成,IIT6572-9023型汽轮机组找正曲线如下图5所示。发电机抬子注11-0.1:1000图5机组找正曲线2.5 滑销系统中小型汽轮发电机组的滑销系统非常复杂,具体包含横销、纵销、角销等部分。在进行汽轮机滑销安装工作之前,要通过拆检的形式检查销槽与滑健之间的配合状况,以保障装配以后滑销系统无卡涩并且接触均匀口L2.6 隔板找中心中小汽轮机组进行隔板中心定位工作时,安装人员要将定心器放在隔板汽封洼窝的位置上,进而开展调整隔板的中心的工作,CC25-9.72.10.7型汽轮发电机组的隔板中心定位要求如

7、下图6所示。a-b(M).06ca-bX2 =0.04).08图6隔板找中心要求2.7 汽轮机基础的二次灌浆工作(I)由于CGM灌注料具有强度高、流动性好的特点,所以灌浆模板的接缝处要加设垫皮板以确保密封,模板的设置要比汽轮发电机组的底座高,如下图7所示。图7基础二次灌浆(2)在进行汽轮发电机组基础的二次灌浆工作之前,要使得基础充分的润湿。(3)CGM灌注料的配比要严格的按照说明书的指导。(4)通常建议在二次灌浆24小时后才进行螺纹千斤顶的拆除工作。拆除后用CGM灌注料将螺纹千斤顶的空隙灌实。结束语:对于安装行业来说,中小型汽轮发电机组项目仍旧是巨大的挑战,汽机不仅安装工艺复杂,其对精度的要求

8、也比较高。汽轮机组安装的优劣直接关系到汽机设备的后期使用体验,由于安装不当造成得汽轮机组振动问题在后期使用中是很难消除的。汽轮机的安装不能墨守成规,安装企业应该根据具体的安装环境,使用要求,制定相应的汽机施工方案。在不违反汽轮机组安装原则的条件下,安装工作者甚至可以调整安装的工序以缩减汽机安装的工期。本文结合实际情况对中小型汽轮发电机组的常规按照工艺进行了简单的研究和探讨,希望在以后的实践中可以优化汽机安装工艺,使得此项工作更加便捷、精确。参考文献:张超.超临界650MW机组汽轮机低压缸不总装盘车安装新工艺A.山东电机工程学会.山东电机工程学会第七届发电专业学术交流会论文集Q.山东电机工程学会

9、:,2008:8.徐兴昌.发电厂汽轮机轴承安装工艺及检修方法探究J黑龙江科技信息,2015,(03):58.3JUNKERSCLAUS.Windturbogeneratorsetforinstallationinsmallspaces-compriseswindvaneinoronhollowcylindercoupledtogearingforrP.:DE4018516,1990-11-8.4I.D.Anikina,V.V.Sergeyev,N.T.Amosov,M.G.Luchko.UseofheatpumpsinturbogeneratorhydrogencoolingsystemsatthermalpowerplantlJj.InternationalJournalofHydrogenEnergy,2016,:.
