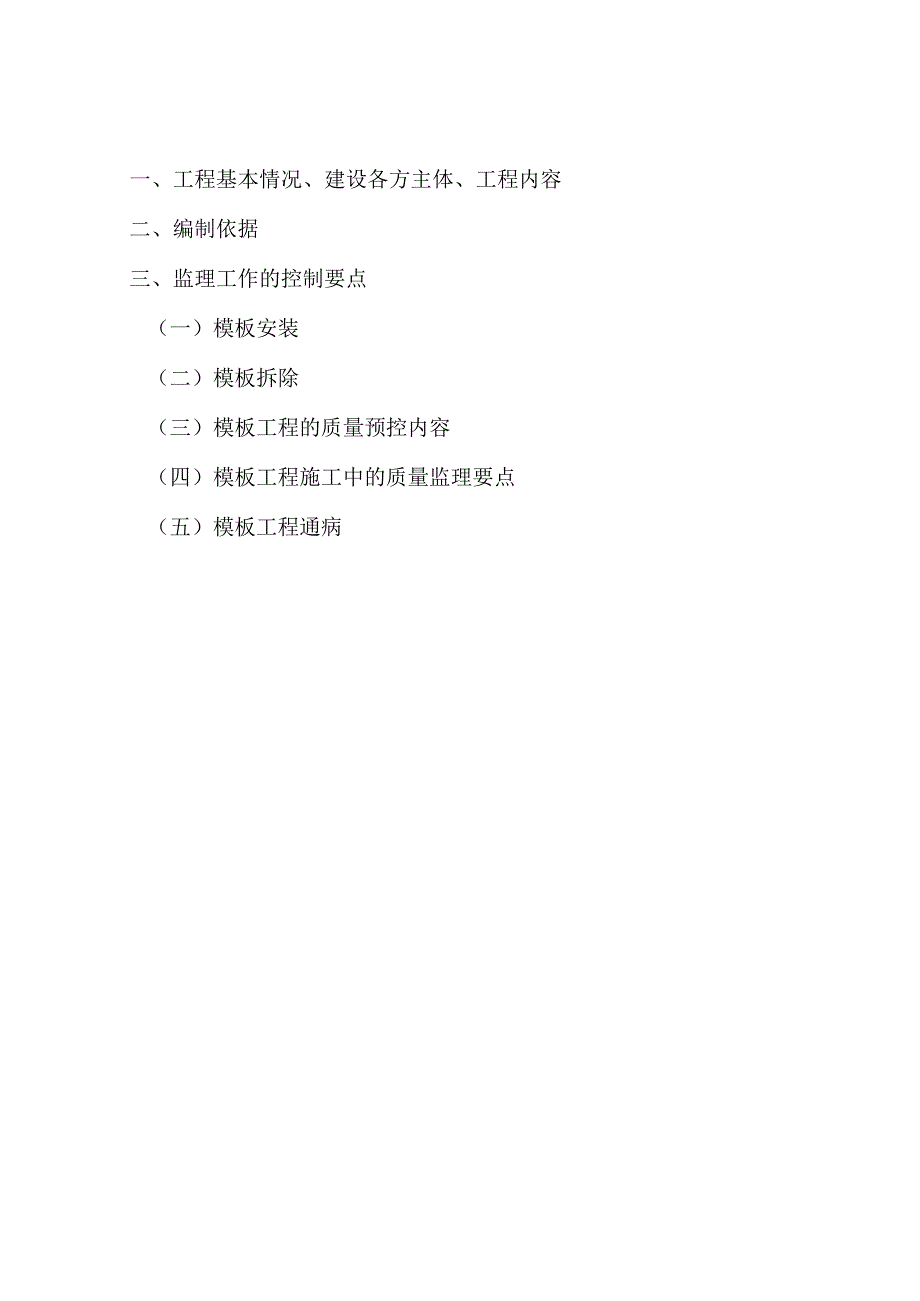

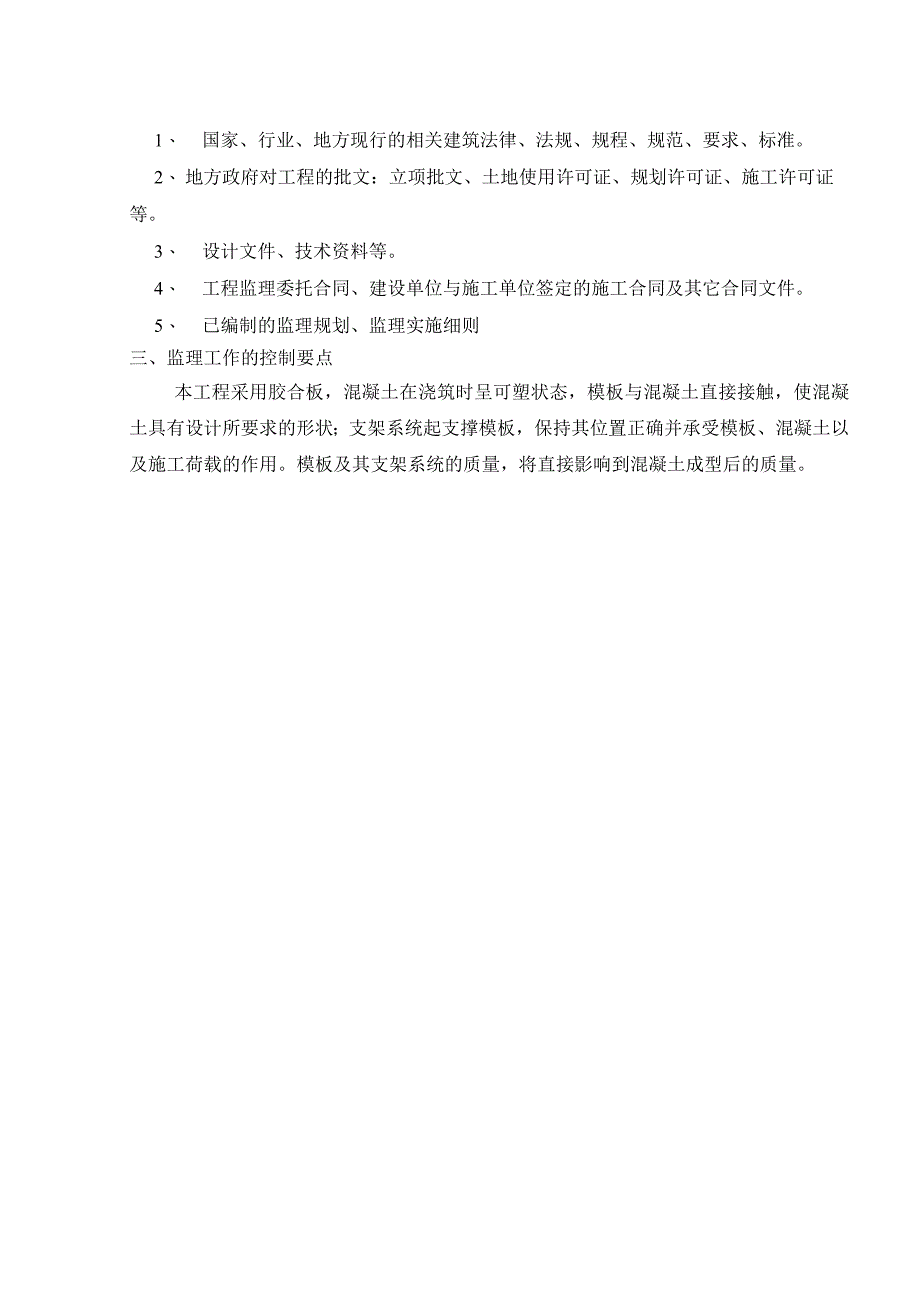

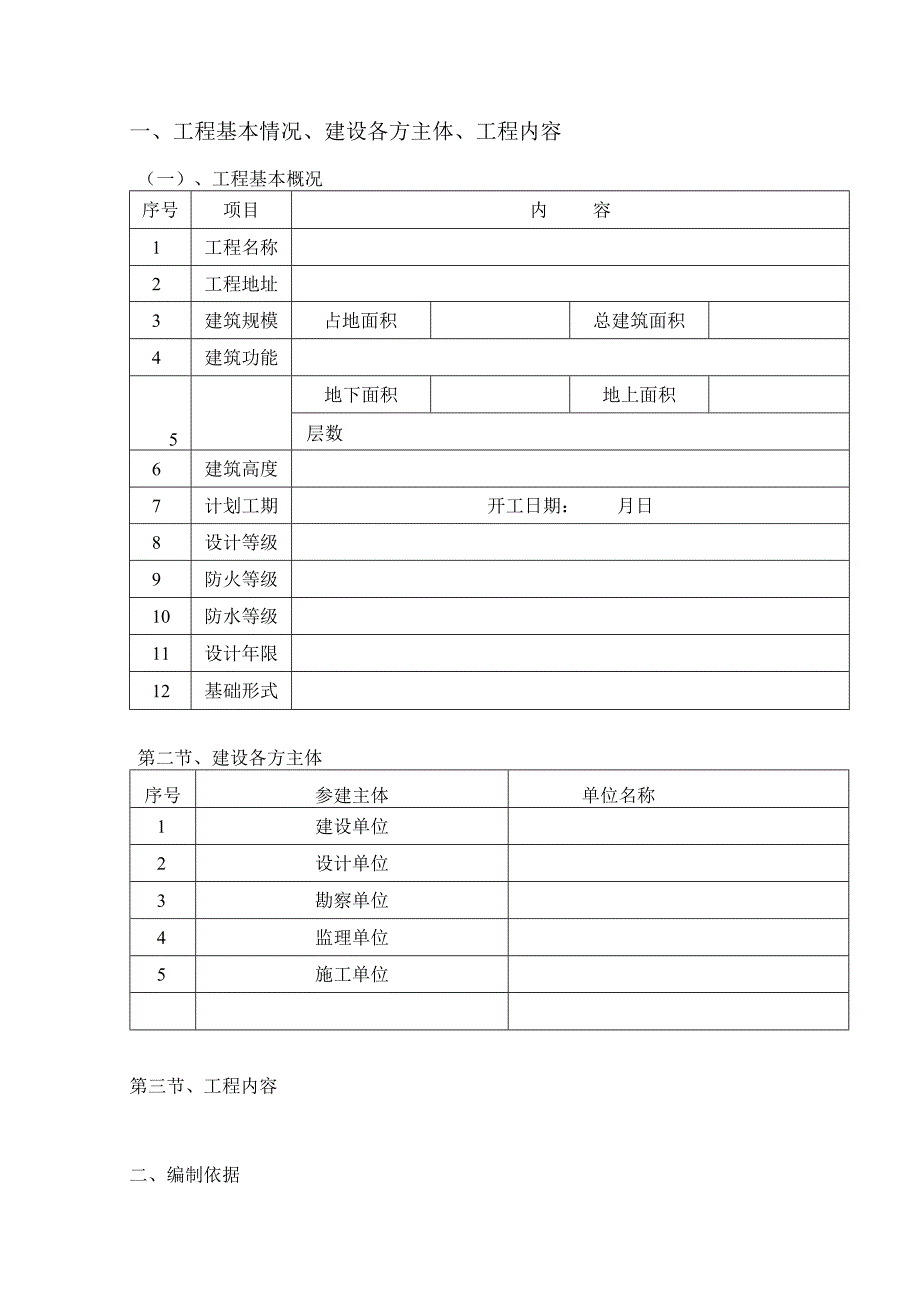

1、一、工程基本情况、建设各方主体、工程内容二、编制依据三、监理工作的控制要点（一）模板安装（二）模板拆除（三）模板工程的质量预控内容（四）模板工程施工中的质量监理要点（五）模板工程通病一、工程基本情况、建设各方主体、工程内容（一）、工程基本概况序号项目内容1工程名称2工程地址3建筑规模占地面积总建筑面积4建筑功能5地下面积地上面积层数6建筑高度7计划工期开工日期：月日8设计等级9防火等级10防水等级11设计年限12基础形式第二节、建设各方主体序号参建主体单位名称1建设单位2设计单位3勘察单位4监理单位5施工单位第三节、工程内容二、编制依据1、 国家、行业、地方现行的相关建筑法律、法规、规程、规范
2、、要求、标准。2、 地方政府对工程的批文：立项批文、土地使用许可证、规划许可证、施工许可证等。3、 设计文件、技术资料等。4、 工程监理委托合同、建设单位与施工单位签定的施工合同及其它合同文件。5、 已编制的监理规划、监理实施细则三、监理工作的控制要点本工程采用胶合板，混凝土在浇筑时呈可塑状态，模板与混凝土直接接触，使混凝土具有设计所要求的形状；支架系统起支撑模板，保持其位置正确并承受模板、混凝土以及施工荷载的作用。模板及其支架系统的质量，将直接影响到混凝土成型后的质量。（一）模板安装项目项次内容检查数量检验方法主控项目1安装现浇结构的上层模板及其支架时，下层楼板应具有承受上层荷载能力，或加设
3、支架；上、下层支架的立柱应对准，并铺设垫板。全数检查。对照模板设计文件和施工技术方案观察。2在涂刷模板隔离剂时，不得沾污钢筋和混凝土接搓处。全数检查。观察。.般项目1模板安装应满足下列要求：1模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水；2模板与混凝土的接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能或妨碍装饰工程施工的隔离剂；3浇筑混凝土前，模板内的杂物应清理干净；4对清水混凝土工程及装饰混凝土工程，应使用能达到设计效果的模板。全数检查。观察。2用作模板的地坪、胎模等应平整光洁，不得产生影响构件质量的下沉、裂缝、起砂或起鼓。全数检查。观察。3对跨度不小于4m的
4、现浇钢筋混凝土梁、板，其模板应按设计要求起拱；当设计无具体要求时，起拱高度宜为跨度的1/10003/1000。在同一检验批内，对梁，应抽查构件数量的10%,且不少于3件；对板，应按有代表性的自然间抽查10%,且不少于3间；对大空间结构，板可按纵、横轴线划分检查面,抽查10%,且不少于面。水准仪或拉线、钢尺检So项目项次内容检查数量检验方法一般项目4固定在模板上的预埋件、预留孔和预留洞均不得遗漏，且应安装牢固，其偏差应符合下表的规定（GB502042002（2011）规范表4.2.6）。在同一检验批内，对梁、柱和独立基础，应抽查构件数量的10%,且不少于3件；对墙和板，应按有代表性的自然间抽查1
5、0%,且不少于3间；对大空间结构，墙可按相邻轴线间高度5m左右划分检查面，钢尺检查。项目允许偏差（11三）预埋钢板中心线位置3预埋管、预埋孔中心线位置3板可按纵横轴线划分检查面，抽查10%,且均不少于3面。插筋中心线位置5外露长度+10,0预埋螺栓中心线位置2外露长度+10,0预留洞中心线位置10尺寸+10,0注：检查心线位置时，应沿纵、横两个方向量测，并取其中的较大值。5现浇结构模板安装的偏差应符合下表的规定(GB502042002(2011)规范表4.2.7)。在同一检验批内，对梁、柱、和独立基础，应抽查构件数量的10%,且不少于3件；对墙和板，应按有代表性的自然间抽查10%,且不少于3间
6、；对大空间结构，墙可按相邻轴线间高度5m左右划分检查面，板可按纵、横轴线划分检查面，抽查10%,且不少于3面。项目允许偏差(mm)轴线位置5钢尺检查底模上表面标高+5水准仪或拉线、钢尺检查截面内部尺寸基础10钢尺检查柱、墙、梁+4,5钢尺检查层高垂直度不大于5m6经纬仪或吊线、钢尺检查大于5m8经纬仪或吊线、钢尺检查相邻两板表面高低差2钢尺检查表面平整度52m靠尺和塞尺检查注：检查轴线位置时，应沿纵、横两个方向量测，并取其中较大值。6预制构件模板安装的偏差应符合下表的规定(GB502042002(2011)规范表4.2.8)o首次使用及大修后的模板应全数检查；使用中的模板应定期检查，并根据使用
7、情况不定期抽查。项目允许偏差长度板、梁+5钢尺量两角边，取其中较大值薄腹梁、桁架10柱0,10墙板0,5宽度板、墙板0,5钢尺量一端及中部，取其中较大值梁、薄腹梁、桁架、柱+2,5高(厚)咬板+2,3钢尺量一端及中部，取其中较大值墙板0,5梁、薄腹梁、+2,-5桁架、柱侧向弯曲梁、板、柱I/1000且15拉线、钢尺量最大弯曲处墙板、薄腹梁、桁架I/1500且15板的表面平整度32m靠尺和塞尺检查相邻两板表面高低差1钢尺检查对角线差板7钢尺量两个对角线墙板5翘曲板、墙板I/1500调平尺在两端量测设计起拱薄腹梁、桁架、梁3拉线、钢尺量跨中注：I为构件长度(mm)(二)模板拆除项目项次内容检查数量
8、检验方法主控项目1底模及其支架拆除时的混凝土强度应符合设计要求；当设计无具体要求时，混凝土强度应符合下表的规定(GB502042002(2011)规范表4.3.Do全数检查。检查同条养护试件强度试验报告。构件类型构件跨度(In)达到设计的混凝土立方体抗压强度标准值的百分率(%)板22502,82758100梁、拱、壳827582100悬臂构件1002对后张法预应力混凝土结构构件，侧模宜在预应力张拉前拆除；底模支架的拆除应按施工技术方案执行，当无具体要求时，不应在结构构件建立预应力前拆除。全数检查。观察。3后浇带模板的拆除和支顶应按施工技术方窠执行。全数检查。观察。一般项目1侧模拆除时的混凝土强
9、度应能保证其表面及棱角不受损伤。全数检查。观察。2模板拆除时，不应对楼层形成冲击荷载。拆除的模板和支架宜分散堆放并及时清运。全数检查。观察。（）模板工程的质量预控内容1、审核模板工程的结构体系、荷载大小、合同工期及模板的周转情况等，综合考虑承包单位所选择的模板和支撑系统是否合理，提出审核意见。审核中要重点审定：（1）能否保证工程结构和构件各部分形状尺寸和相关位置的正确，对结构节点及异型部位模板设计是够合理（是否采用专用模板）；（2）是否具有足够的承载力、刚度和稳定性，能否可靠地承受新混凝土的自重和侧压力，以及在施工过程中所产生的荷载；（3）模板接缝处理方案能否保证不漏浆；（4）模板及支架系统构
10、造是否简单、装拆方便，并便于钢筋的绑扎、安装清理和混凝土的浇注、养护；（5）要求承包单位绘制全套模板设计图（模板平面图、分块图、组装图、节点大样图以及零件加工图）；2、对进场模板规格、质量进行检查目前施工中常用钢模板，木模板、胶合板模板等。监理工程师应对模板质量（包括重复使用条件下的模板），外型尺寸、平整度、板面的清洁程度以及相的附件（角膜、连接附件），以及支承系统都应进行检查，并确定是否可用于工程，提出修改意见。重要部位应要求承包单位按要求预拼装。对承包单位采用的模板螺栓应在加工前提出预控意见，确保加工质量，确保模板连接后的牢固。3、隔离剂（脱模剂）选用质地优良和价格适宜的隔离剂是提高混凝土
11、结构、构件表面质量和降低模板工程费用的重要措施。各种隔离剂都有一定的应用范围和应用条件。在审批时应注意：（1）注意脱模剂对模板的适用性。如脱模剂用于金属模板时，应具有防锈、阻锈性能；用于塑料模板时，应不使塑料软化变质；用于木模板时，要求它渗入木材一定深度，但不致全部吸收掉，并能提高木材的防水性能。（2）要考察混凝土结构构件的最终饰面要求。如构件的最终饰面是油漆、刷浆或抹灰，应选用不影响混凝土表面粘结的脱模剂。有建筑物的混凝土构件，则应选用不会使混凝土表面污染和变色的脱模剂。（3）要注意施工时的气温和环境条件。在冬期施工时，要选用冻结点低于最低气的脱模剂；在雨季施工时，要选用耐雨水冲刷的脱模剂；
12、当混凝土构件采用蒸汽养护时，应选用热稳定性合格的脱模剂。(4)应注意施工工艺的适应性。有些脱模剂刷后即可浇注混凝土，但有些脱模剂要等干燥后才能浇注混凝土。因此选用时应考虑脱模剂的干燥时间是否能满足施工工艺要求。脱模剂的脱模效果与拆模时间有关，当脱模剂与混凝土接触面之间粘结力大于混凝土的内聚力时，往往发生表层混凝土被局部粘掉的现象，因此具体拆模时间，应通过实验确定。(四)模板工程施工中的质量监理要点1、墙、柱支模前应先在基底弹线，以弹线校正钢筋位置，并为合模检查位置提供准确依据。为防止胀模、跑模、错位造成结构端面尺寸超差、位置偏离、漏浆造成蜂窝麻面，模板支撑应符合模板设计要求。(1)柱模应有斜支
13、撑或拉杆，柱模拉杆每边宜设两根，固定在事先埋入楼板内的钢筋环上。用花篮螺栓调节校正模板垂直度。拉杆与地面夹角为45度，预埋钢筋环与柱距离宜为3/4柱高。(2)剪力墙模板穿墙螺栓规格和间距应符合模板设计。一般穿墙螺栓应用少12以上的钢筋制作，间距一般不大于60cm。(3)梁模板一般情况下采用双支柱，间距以6(100cm为宜。支柱上面垫10*10Cm方木，支柱中间或下边加剪力撑和水平拉杆。梁侧模板竖龙骨一般情况下宜为75cm,梁模板上口应用卡子固定，当梁高超过60Cm时，加穿梁螺栓加固。(4)楼板模板一般情况下支柱间距为8(120cm,大龙骨间距6(120cm小龙骨间距为4060cmo2、对模板拼
14、缝、节点位置模板支搭情况及加固情况，应认真检查、防止漏浆及缩颈现象。3、梁、板底模当跨度大于4m时应起拱，设计无要求时，一般起拱高度宜为l100031000o4、预埋件、预留孔洞的位置、标高、尺寸应复核；预埋件固定方法应可靠，防止位移。5、模板在下列情况下要开洞：一次支模过高，浇捣困难；有大的预留洞口，洞口下难以浇注；有暗梁或梁穿过；钢筋密集，下步不易浇注。6、合模前钢筋隐检已合格，模内已清扫干净，应剔除部位已剔凿合格；合模后核验模板位置、尺寸及钢筋位置，垫块位置与数量，符合要求才能浇注混凝土。7、模板涂刷隔离剂时首先应清除模板表面的尘土和混凝土残留物，在涂刷，应均匀，不得漏刷或沾污钢筋。8、混凝土整体结构的拆模原则（1）底模混凝土强度已达到设计要求，一般均应达到设计强度等级的75%以上（混凝土强度应以同条件养护的试块抗压
