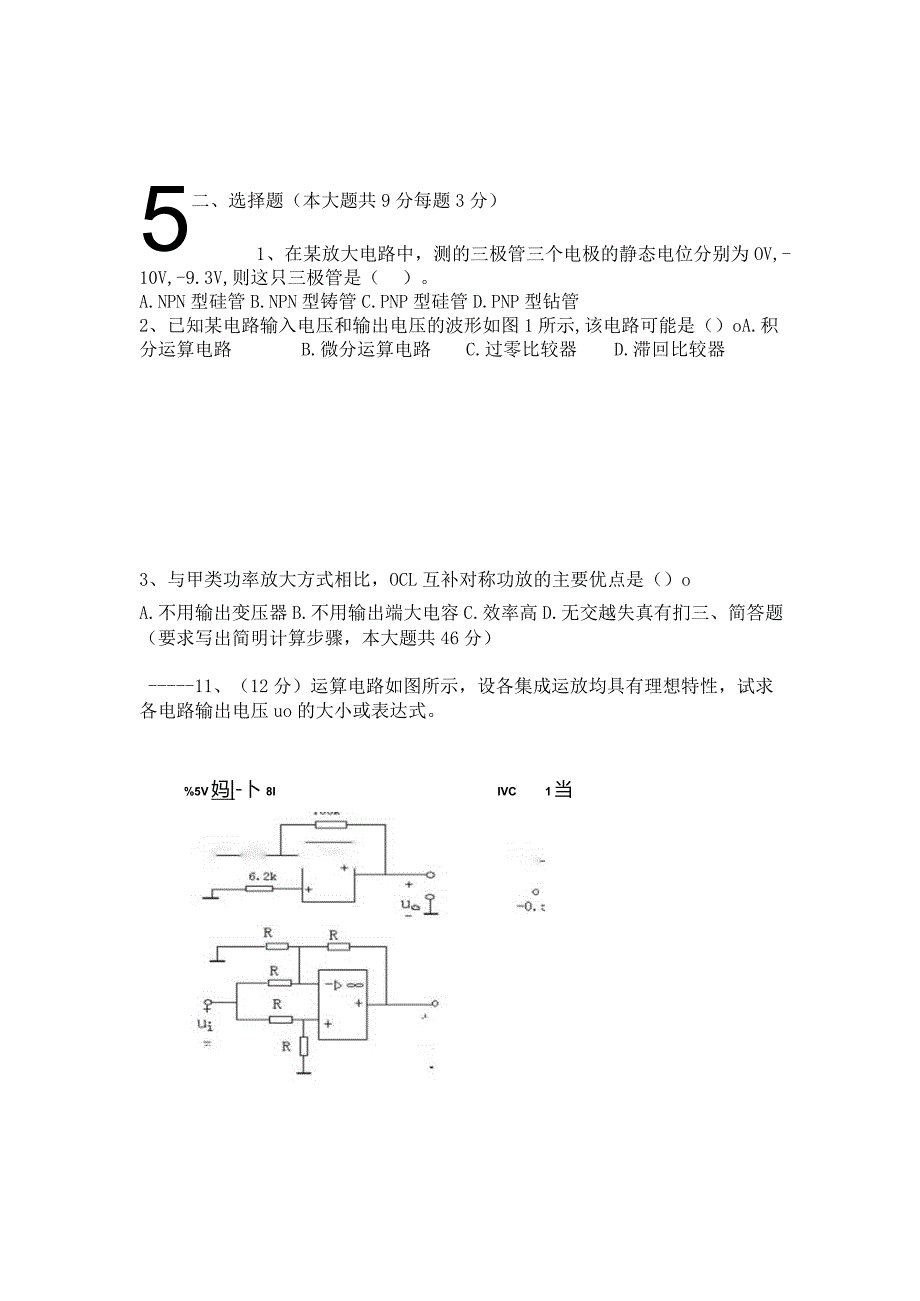

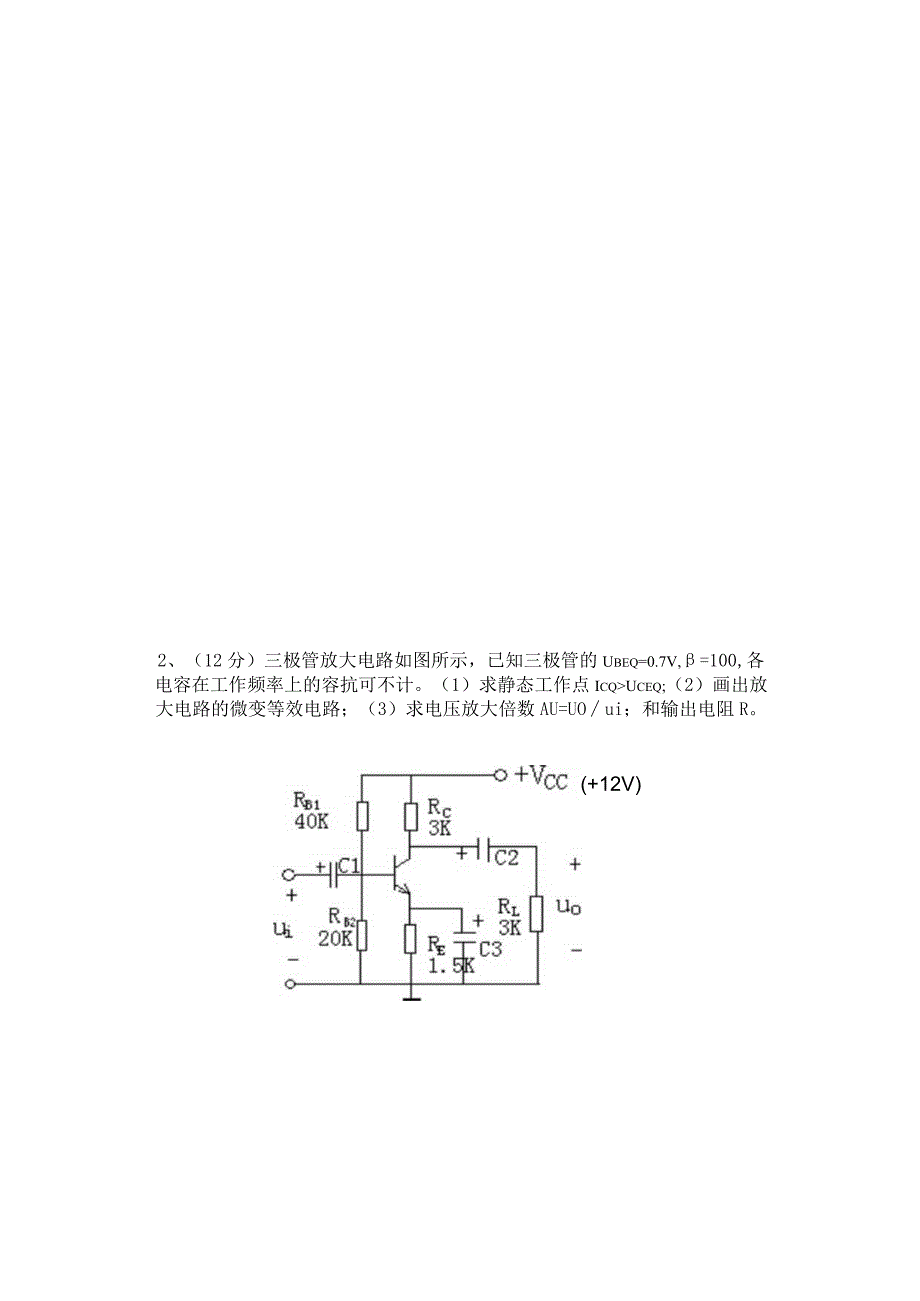

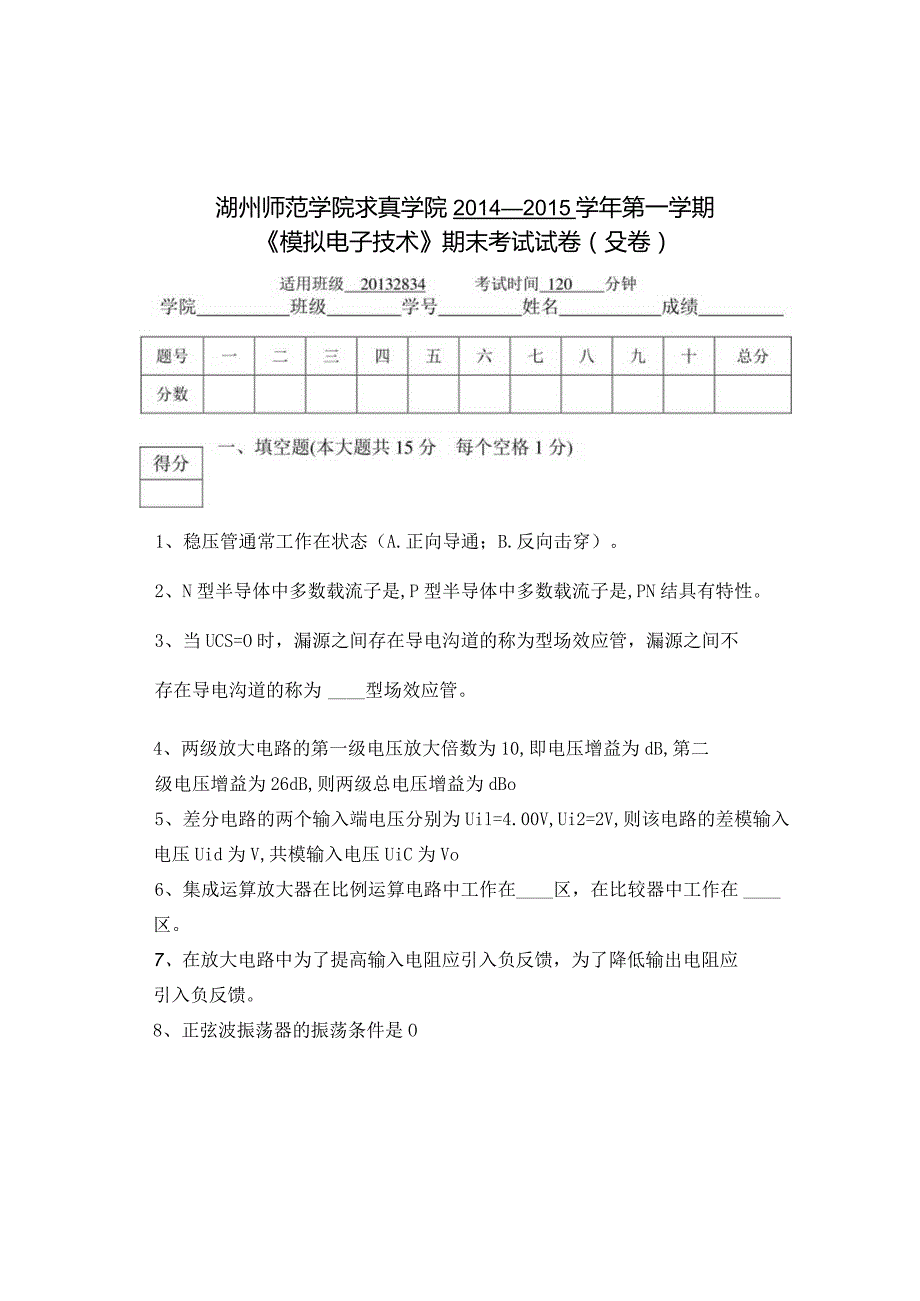

1、湖州师范学院求真学院20142015学年第一学期模拟电子技术期末考试试卷(殳卷)1、稳压管通常工作在状态(A.正向导通;B.反向击穿)。2、N型半导体中多数载流子是,P型半导体中多数载流子是,PN结具有特性。3、当UCS=O时,漏源之间存在导电沟道的称为型场效应管,漏源之间不存在导电沟道的称为型场效应管。4、两级放大电路的第一级电压放大倍数为10,即电压增益为dB,第二级电压增益为26dB,则两级总电压增益为dBo5、差分电路的两个输入端电压分别为Uil=4.00V,Ui2=2V,则该电路的差模输入电压Uid为V,共模输入电压UiC为Vo6、集成运算放大器在比例运算电路中工作在区,在比较器中工

2、作在区。7、在放大电路中为了提高输入电阻应引入负反馈,为了降低输出电阻应引入负反馈。8、正弦波振荡器的振荡条件是O5二、选择题(本大题共9分每题3分)1、在某放大电路中,测的三极管三个电极的静态电位分别为OV,-10V,-9.3V,则这只三极管是()。A.NPN型硅管B.NPN型铸管C.PNP型硅管D.PNP型钻管2、已知某电路输入电压和输出电压的波形如图1所示,该电路可能是()oA.积分运算电路B.微分运算电路C.过零比较器D.滞回比较器3、与甲类功率放大方式相比,OCL互补对称功放的主要优点是()oA.不用输出变压器B.不用输出端大电容C.效率高D.无交越失真有扪三、简答题(要求写出简明计

3、算步骤,本大题共46分)11、(12分)运算电路如图所示,设各集成运放均具有理想特性,试求各电路输出电压uo的大小或表达式。%5V妈|-卜8IIVC1当2、(12分)三极管放大电路如图所示,已知三极管的Ubeq=0.7V,=100,各电容在工作频率上的容抗可不计。(1)求静态工作点IcqUceq;(2)画出放大电路的微变等效电路;(3)求电压放大倍数AU=UOui;和输出电阻R。(+12V)3、(8分)二极管电路如图所示,设各二极管均具有理想特性,试判断图中各二极管是导通还是截止,并求出UAo4、(8分)设电路满足深度负反馈条件,试写出该电路的闭环电压增益表达式。5、(6分)分析图示两个电路的

4、级间反馈。回答:(1)它们是正反馈还是负反馈?(2)它们属于何种组态?H四、综合题(本大题共30分,每题15分)1、(15分)在图示电路中,设Al、A2、A3均为理想运算放大器,其最大输出电压幅值为12V。(1)试说明Al、A2、A3各组成什么电路?(2)AKA2、A3分别工作在线形区还是非线形区?(3)若输入为IV的直流电压,则各输出端Uo1、Ue)2、u03的电压为多大?2、(15分)在图示电路中,已知VCC=I2V,VEE=6V,恒流源电路I=ImA,RBl=RB2=1kQ,RCl=RC2=10kQ;两只晶体管特性完全相同,且BI=B2=100,bei=bc2=2k0估算:(1)电路静态时TI和T2管的集电极电位;(2)电路的差模放大倍数Ad、共模放大倍数Ac、输入电阻Ri和输出电阻RO

展开阅读全文
