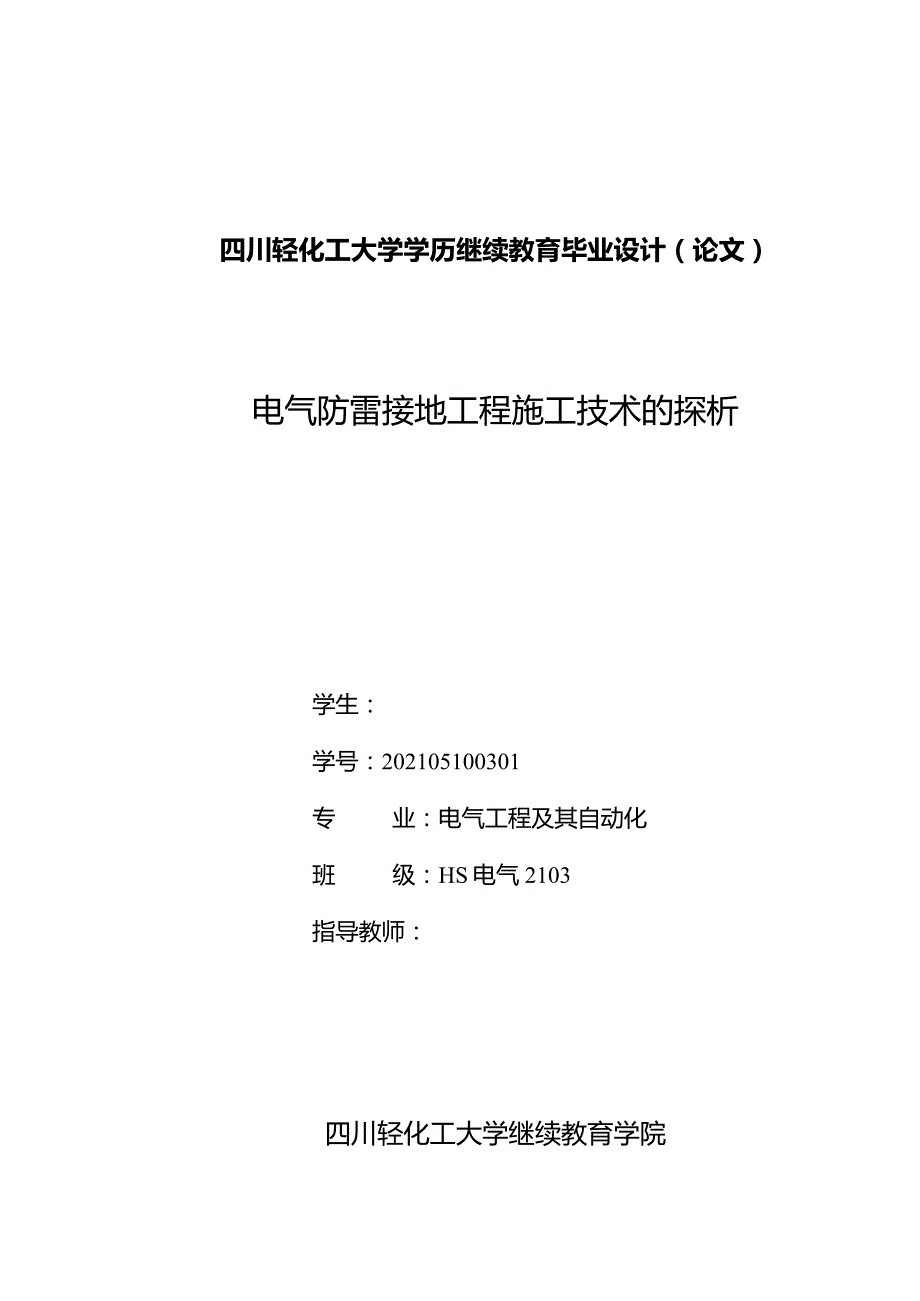

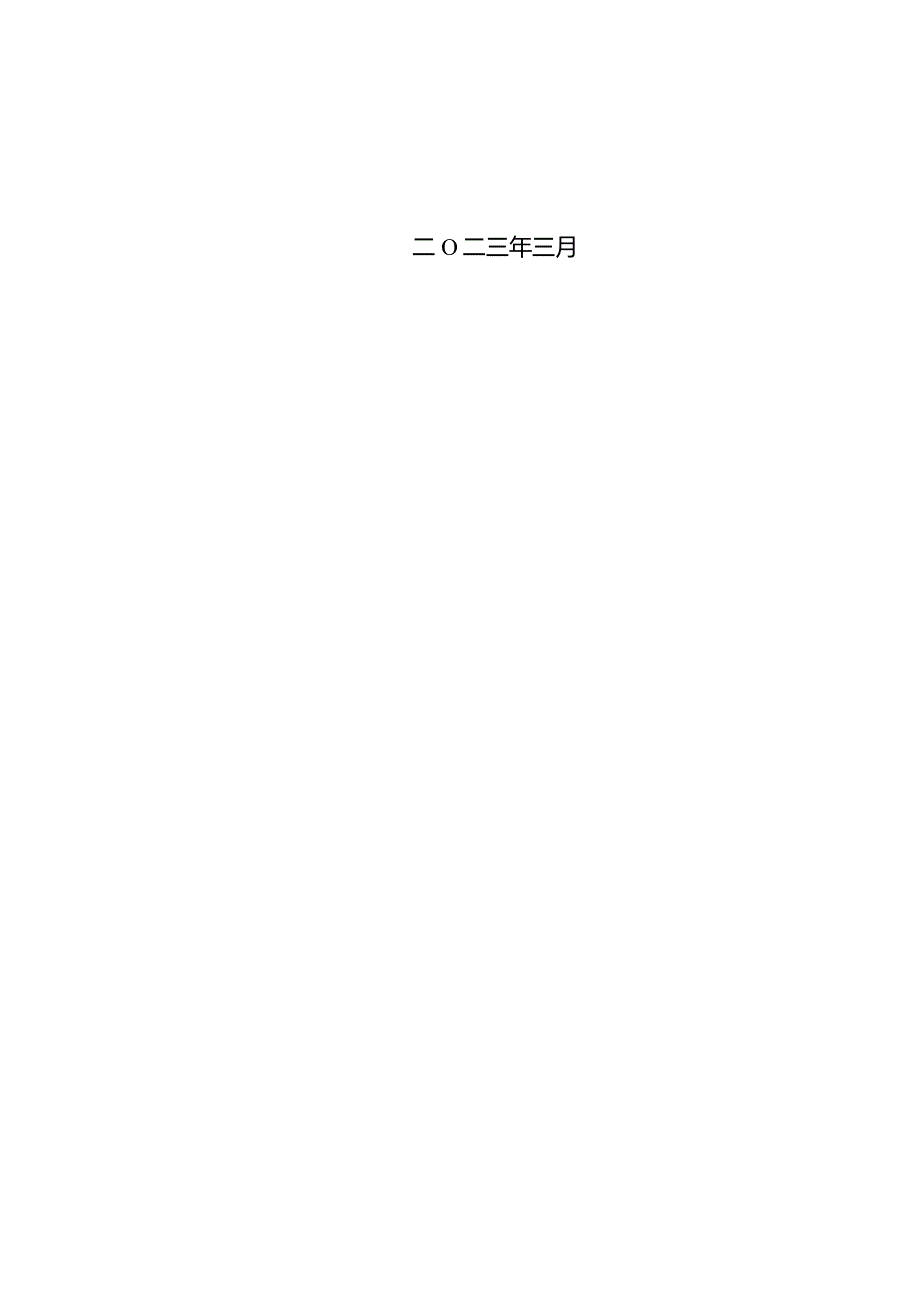

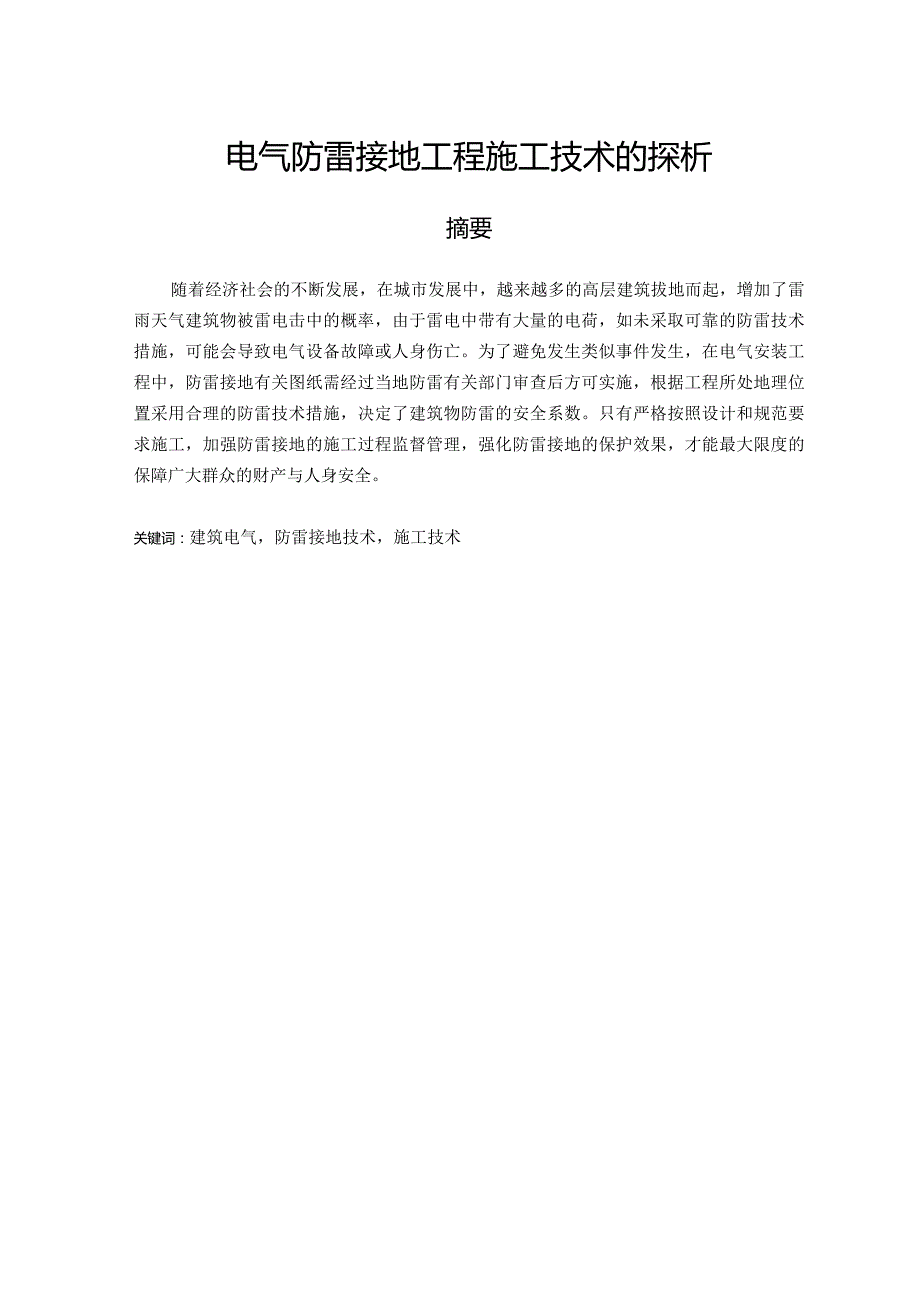

1、四川轻化工大学学历继续教育毕业设计（论文）电气防雷接地工程施工技术的探析学生：学号：202105100301专业：电气工程及其自动化班级：HS电气2103指导教师：四川轻化工大学继续教育学院二O二三年三月电气防雷接地工程施工技术的探析摘要随着经济社会的不断发展，在城市发展中，越来越多的高层建筑拔地而起，增加了雷雨天气建筑物被雷电击中的概率，由于雷电中带有大量的电荷，如未采取可靠的防雷技术措施，可能会导致电气设备故障或人身伤亡。为了避免发生类似事件发生，在电气安装工程中，防雷接地有关图纸需经过当地防雷有关部门审查后方可实施，根据工程所处地理位置采用合理的防雷技术措施，决定了建筑物防雷的安全系数。
2、只有严格按照设计和规范要求施工，加强防雷接地的施工过程监督管理，强化防雷接地的保护效果，才能最大限度的保障广大群众的财产与人身安全。关键词：建筑电气，防雷接地技术，施工技术DiscussiononConstructionTechnologyofElectricalLightningProtectionandGroundingEngineeringAbstractWiththecontinuousdevelopmentofeconomyandsociety,intheurbandevelopment,moreandmorehigh-risebuildingsarerising,whichincr
3、easestheprobabilityOfbuildingsbeinghitbylightninginthunderstormweather.Sincetherearealotofchargesinlightning,failuretotakereliablelightningprotectiontechnicalmeasuresmayleadtoelectricalandgasequipmentfailureorpersonalinjuryanddeath.Inordertoavoidtheoccurrenceofsimilarevents,intheelectricalinstallati
4、onproject,thedrawingsrelatedtolightningprotectionandgroundingcanbeimplementedonlyafterbeingreviewedbythelocallightningprotectiondepartment.Reasonablelightningprotectiontechnicalmeasuresareadoptedaccordingtothegeographicallocationoftheproject,whichdeterminesthesafetyfactorOfbuildinglightningprotectio
5、n.Onlybystrictlyfollowingthedesignandspecificationrequirements,strengtheningthesupervisionandmanagementoftheconstructionprocessOflightningprotectionandgrounding,andstrengtheningtheprotectioneffectoflightningprotectionandgrounding,canthepropertyandpersonalsafetyofthemassesbeguaranteedtothegreatestext
6、ent.Keywords:buildingelectrical,lightningprotectionandgroundingtechnology,constructiontechnology目录中文摘要I英文摘要II1防雷接地的目的41. 1原理及重要性41.2防雷装置的构成42防雷接地的施工技术52. 1接地安装52. 2防雷引下线的施工52. 3均压环施工62.4 避雷支架安装72.5 避雷网安装73质量管理措施83. 1施工前的准备工作83.4 降低施工过程中外界因素对施工质量的影响83.5 强化安全防护作业83.6 熟悉和掌握各环节的安全法规83.5接地导线的选择83.6连接部位处理
7、93.7防腐问题94结束语io参考文献111防雷接地的目的1.1原理及重要性防雷接地的原理是通过建筑物屋顶的避雷针或者接闪器通过防雷引下线与大地做良好的电气导通。当建筑物被雷击中时，由于强电场尖端放电作用，雷击会击中建筑物屋面四周设置的接闪带或者避雷针等金属物体，避雷针或者接闪带会迅速将雷电电荷用过防雷引下线流入到大地，大地相当于一个的无限大的电容，这样就保护了建筑物不受损害，也保护了人员的安全。不同的建筑物根据其所处环境位置、重要程度，又将防雷等级可以划分为三类。防雷最关键的是预防直击雷还有侧向雷对建筑的损害。整个建筑的防雷系统是利用基础的埋深做接地极、避雷引下线、顶面接闪器（针）、等电位联
8、结、屏蔽、公用接地装置、电气浪涌保护器等的作用下，将雷电电流快速地引入到大地泄放。建筑内防雷的措施有：防止雷电感应、对易受过压损害的电器（或户外的单独的电子器件）安装电涌保护器，当装置遭到过压入侵时，它可以迅速地启动并释放出电能，以防止装置的损伤。为了有效减少闪电的电击和电击，采用屏蔽、接地、等电位的方法，以及采用分流式电压限制器，以减少雷击和电击的侵入，以保证设备和人员不受电击的危害。所以，将防雷器的整体结构划分成内外结构的防雷结构和内部结构的结构。下面，我们将对以上问题进行具体的剖析。1.2防雷装置的构成建筑电气防雷装置主要包括接地体、引下线、屋面避雷带（针）三大部分，构成完整的电气通路，
9、埋深的基础接地极是防雷接地系统工程的最重要的组成部分。与大地直接接触的，是直接释放雷电流，被大地吸收的装置。引下线山是连接接闪器和大地的金属导体。通常采用柱内2至4条以上的主筋，或采用明敷（暗涂）的热镀锌板作为引下线，引下线应尽量缩短、笔直、均匀排列，间隔不得超过25米;屋顶接闪子是直通闪电的，与引下线和接地装置有很好的电连通，其功能是在被闪电击中时，由接地装置和引下线将闪电快速排出，以保证大楼和大楼内部的电器安全。例如避雷针、避雷带等，其功能是把天上雷云的雷电导入地面的。2防雷接地的施工技术2.1接地安装接地体是直接与大地土壤接触的装置。一般又可以分为自然和人工接地体。自然接地体一般是采用建
10、筑物基础内的钢筋混凝土筏板或埋深的桩基础，将基础底层主筋可靠焊接并形成闭合环，中间地板钢筋形成十字网格，保证雷电流能迅速地留到大地，基础底板主钢筋焊接在一起形成均压网格，确保接地电阻符合设计要求1欧姆。设计图中没有地梁钢筋的位置，就可采用敷设一条40*4热镀锌扁钢连接，将独立基础的垂直钢筋连接起来形成引上线，做好油漆标记，一直到屋面与避雷带相连接。垂直的接地极互相之间的间距一般不宜小于5米，垂直接地极的长度一般大于2.5米即可，当受到地方环境限制的时候，也可以适当的减小。埋于土下的人工垂直接地极材料应采用镀锌制品，比如热镀锌角钢、钢管或圆钢都可以。但是规范要求圆钢直径应该212mm,热镀锌扁钢
11、截面不小于16Omnb厚度为4mm及以上。当土壤中腐蚀性比较强的地方，应采取加强防腐的措施。在施工的过程当中，首先要确保其稳固性。防雷接地的圆钢不宜选用螺纹钢筋。接地极埋于比较高电阻率土壤中，根据实际情况可以适当采用降阻剂或着更换低电阻的土壤，以保证接地电阻满足工程的设计要求。接地极一般是采用建筑物基础内的钢筋混凝土筏板或埋深的桩基础，将基础底层主筋可靠焊接并形成闭合环，中间地板钢筋形成十字网格，保证雷电流能迅速地留到大地，基础底板主钢筋焊接在一起形成均压网格，确保接地电阻符合设计要求WI欧姆。设计图中没有地梁钢筋的位置,就可采用敷设一条40*4热镀锌扁钢连接，将独立基础的垂直钢筋连接起来形成
12、引上线，做好油漆标记，一直到屋面与避雷带相连接。垂直的接地极互相之间的间距一般不宜小于5米，垂直接地极的长度一般大于2.5米即可，当受到地方环境限制的时候，也可以适当的减小。埋于土下的人工垂直接地极材料应采用镀锌制品，比如热镀锌角钢、钢管或圆钢都可以。但是规范要求圆钢直径应该212mm,热镀锌扁钢截面不小于16Omnb厚度为4mm及以上。当土壤中腐蚀性比较强的地方，应采取加强防腐的措施。在施工的过程当中，首先要确保其稳固性。防雷接地的圆钢不宜选用螺纹钢筋。接地极埋于比较高电阻率土壤中，根据实际情况可以适当采用降阻剂或着更换低电阻的土壤，以保证接地电阻满足工程的设计要求。2.2防雷引下线的施工防
13、雷引下线的施工必须按工程设计图纸进行，施工作业人员切忌不得随意更改。一般情况下，利用结构柱子内主筋或剪力墙内主筋引下线时候，每个地方的引下线钢筋至少保证有2-4主筋，主钢筋直径应不小于14mm,结构内的焊接处可以不做防锈处理,防雷引下线位置应均匀对称布置。引下线上引出屋面与接闪带可靠联结，下引至与基础钢筋或桩基础钢筋可靠连接，并在室外地坪下0.5米处引出40mm*4mm镀锌扁钢，引出与外墙外皮的距离不应小于1mo明敷接地引下线支撑件间距应均匀，水平直线部分05Tm,垂直直线部分1.5-3m,弯曲部分O.3m0.5m。避雷线是防雷接地工程的重要组成部分，施工质量直接影响防雷接地系统的可靠性。2.
14、 3均压环施工建筑物为防侧击雷，当高度超过滚动半径（I类30米，II类45米，IH类60米）时，应将建筑四周结构主筋焊接成闭合圈，形成闭合的回路，并与防雷接地引下线进行牢固的联接。以上每间隔6米（或每两层）设置一道均压环，目的是将上、下两层外墙的金属门窗、栏杆、金属百叶窗与均压环联接，保证各金属部位之间没有电位差。2.4 避雷支架安装避雷带支架高度一般为15Cnb直线段间距80-100Cnb转角处间距30-50cm.避雷带支架采用热镀锌钢，也可用成品专用线夹安装。避雷带应平直，固定点的支架间距均匀，固定可靠，每个支架应能承受大于49N（约5kg）的垂直拉力。在经过变形缝处应增设补偿装置，膨胀补
15、偿的半圆形表面与天空表面垂直或平行。镀锌圆钢避雷带搭接长度为圆钢直径的6倍，双面施焊，上下搭接。直线段避雷带的支撑间距应等分，间距控制在0.5-1.5m,一般按Im确定。在支架施工中，要确保支架牢固，避免松动等问题。2.5 避雷网安装首先，校直热镀锌圆钢，待避雷支架安装完成以后便可进行安装；其次，屋顶上有很多凸起的金属物，应该将屋面的金属楼梯、爬梯、高位消防水箱、烟道风机等设备体通过镀锌圆钢与避雷带可靠焊接；再次，一些对建筑装饰要求高的屋面，避雷带可以采用暗敷在女儿墙的混凝土压顶内部，砂浆抹灰层的厚度不应大于25mm,最后，将施工完毕的明装避雷带进行清洁，表面涂刷银粉漆的方式，使避雷带的使用寿
16、命延长。再次，一些对建筑装饰要求高的屋面，避雷带可以采用暗敷在女儿墙的混凝土压顶内部，砂浆抹灰层的厚度不应大于25mm,最后，将施工完毕的明装避雷带进行清洁，表面涂刷银粉漆的方式，使避雷带的使用寿命延长。2. 2防雷引下线的施工防雷引下线的施工必须按工程设计图纸进行，施工作业人员切忌不得随意更改。一般情况下，利用结构柱子内主筋或剪力墙内主筋引下线时候，每个地方的引下线钢筋至少保证有2-4主筋，主钢筋直径应不小于14mm,结构内的焊接处可以不做防锈处理,防雷引下线位置应均匀对称布置。引下线上引出屋面与接闪带可靠联结，下引至与基础钢筋或桩基础钢筋可靠连接，并在室外地坪下0.5米处引出40mm*4mm镀锌扁钢，引出与外墙外皮的距离不应小于1m0明敷接地引下线支撑件间距应均匀，水平直线部分
