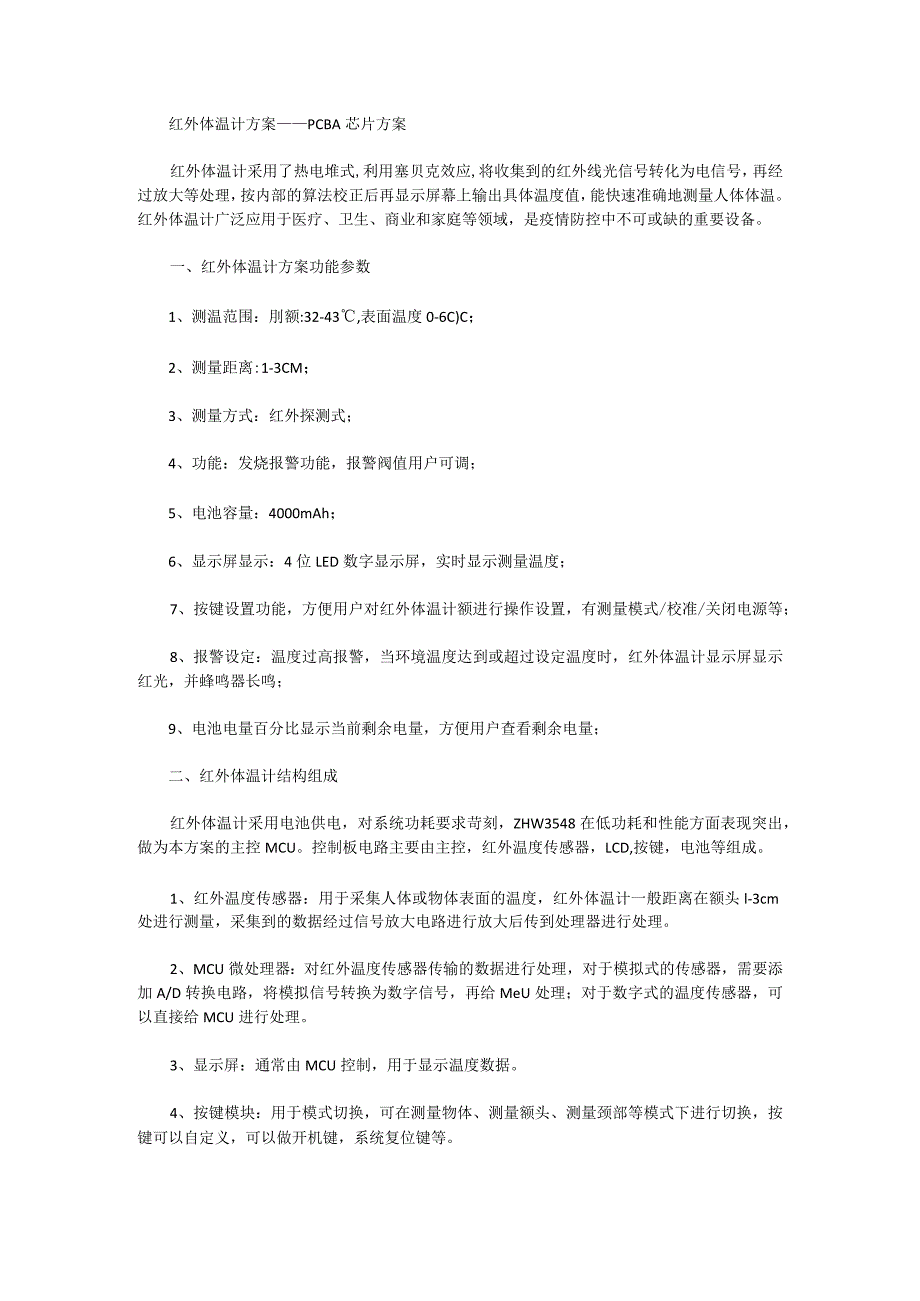

1、红外体温计方案PCBA芯片方案红外体温计采用了热电堆式,利用塞贝克效应,将收集到的红外线光信号转化为电信号，再经过放大等处理，按内部的算法校正后再显示屏幕上输出具体温度值，能快速准确地测量人体体温。红外体温计广泛应用于医疗、卫生、商业和家庭等领域，是疫情防控中不可或缺的重要设备。一、红外体温计方案功能参数1、测温范围：刖额:32-43,表面温度0-6C)C；2、测量距离:1-3CM；3、测量方式：红外探测式；4、功能：发烧报警功能，报警阀值用户可调；5、电池容量：4000mAh；6、显示屏显示：4位LED数字显示屏，实时显示测量温度；7、按键设置功能，方便用户对红外体温计额进行操作设置，有测量
2、模式/校准/关闭电源等；8、报警设定：温度过高报警，当环境温度达到或超过设定温度时，红外体温计显示屏显示红光，并蜂鸣器长鸣；9、电池电量百分比显示当前剩余电量，方便用户查看剩余电量；二、红外体温计结构组成红外体温计采用电池供电，对系统功耗要求苛刻，ZHW3548在低功耗和性能方面表现突出，做为本方案的主控MCU。控制板电路主要由主控，红外温度传感器，LCD,按键，电池等组成。1、红外温度传感器：用于采集人体或物体表面的温度，红外体温计一般距离在额头l-3cm处进行测量，采集到的数据经过信号放大电路进行放大后传到处理器进行处理。2、MCU微处理器：对红外温度传感器传输的数据进行处理，对于模拟式的

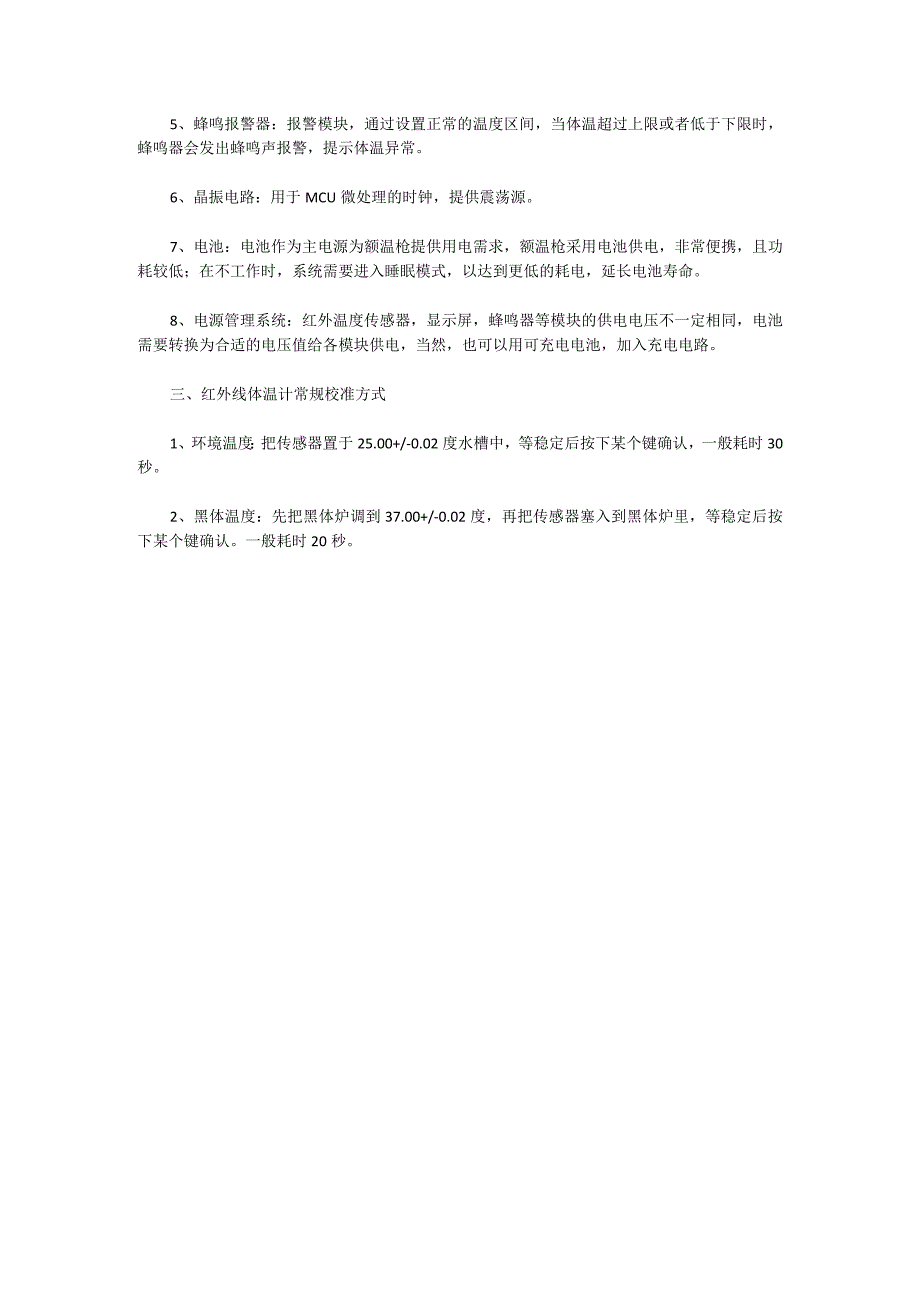

3、传感器，需要添加A/D转换电路，将模拟信号转换为数字信号，再给MeU处理；对于数字式的温度传感器，可以直接给MCU进行处理。3、显示屏：通常由MCU控制，用于显示温度数据。4、按键模块：用于模式切换，可在测量物体、测量额头、测量颈部等模式下进行切换，按键可以自定义，可以做开机键，系统复位键等。5、蜂鸣报警器：报警模块，通过设置正常的温度区间，当体温超过上限或者低于下限时，蜂鸣器会发出蜂鸣声报警，提示体温异常。6、晶振电路：用于MCU微处理的时钟，提供震荡源。7、电池：电池作为主电源为额温枪提供用电需求，额温枪采用电池供电，非常便携，且功耗较低；在不工作时，系统需要进入睡眠模式，以达到更低的耗电，延长电池寿命。8、电源管理系统：红外温度传感器，显示屏，蜂鸣器等模块的供电电压不一定相同，电池需要转换为合适的电压值给各模块供电，当然，也可以用可充电电池，加入充电电路。三、红外线体温计常规校准方式1、环境温度：把传感器置于25.00+/-0.02度水槽中，等稳定后按下某个键确认，一般耗时30秒。2、黑体温度：先把黑体炉调到37.00+/-0.02度，再把传感器塞入到黑体炉里，等稳定后按下某个键确认。一般耗时20秒。
