《耐低温高韧性容器钢板SA537CL2性能成分详解.docx》由会员分享，可在线阅读，更多相关《耐低温高韧性容器钢板SA537CL2性能成分详解.docx（2页珍藏版）》请在第壹文秘上搜索。

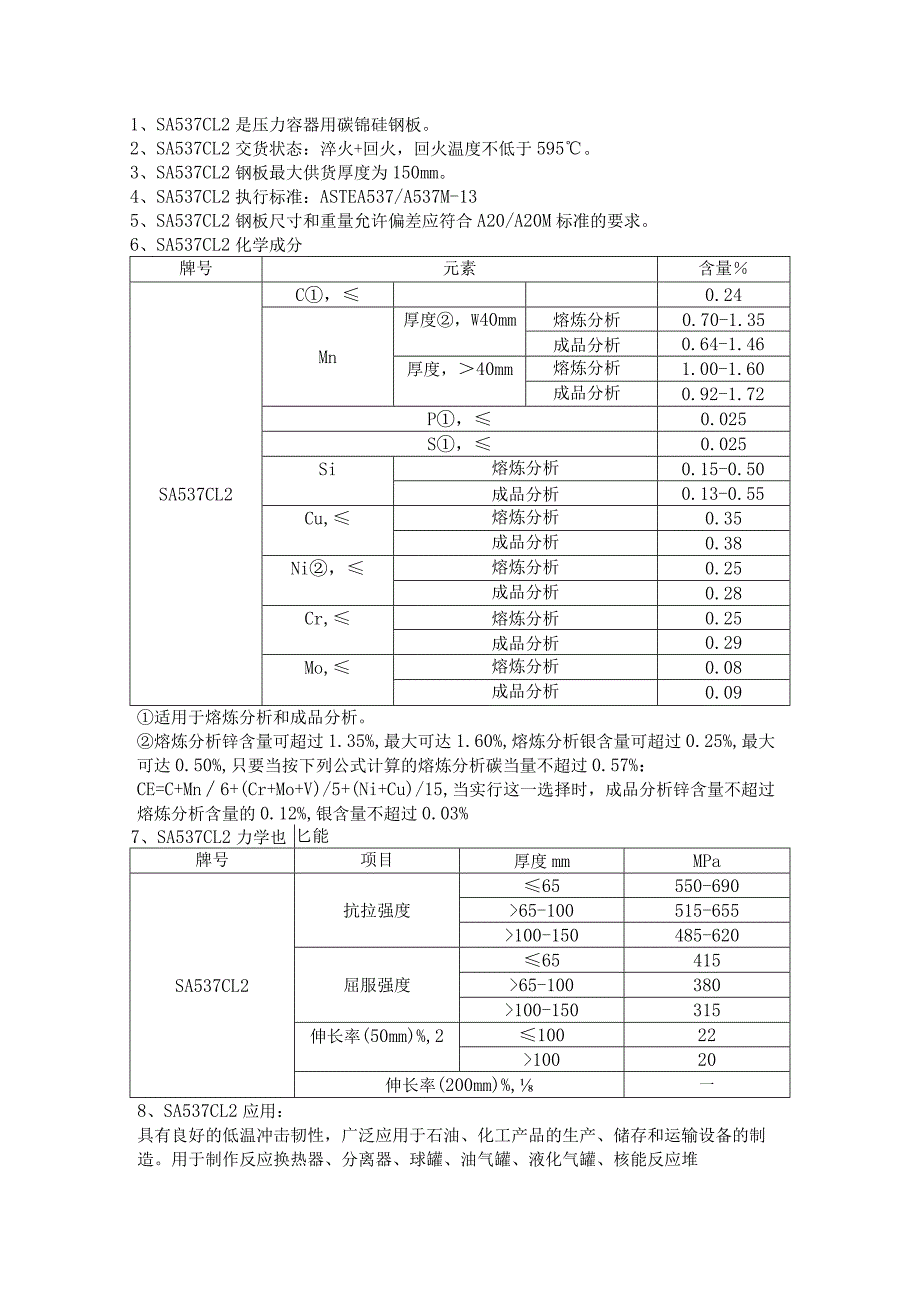

1、1、SA537CL2是压力容器用碳锦硅钢板。2、SA537CL2交货状态：淬火+回火，回火温度不低于595。3、SA537CL2钢板最大供货厚度为150mm。4、SA537CL2执行标准：ASTEA537/A537M-135、SA537CL2钢板尺寸和重量允许偏差应符合A20/A20M标准的要求。6、SA537CL2化学成分牌号元素含量SA537CL2C，0.24Mn厚度，W40mm熔炼分析0.70-1.35成品分析0.64-1.46厚度，40mm熔炼分析1.00-1.60成品分析0.92-1.72P，0.025S，0.025Si熔炼分析0.15-0.50成品分析0.13-0.55Cu,熔炼分

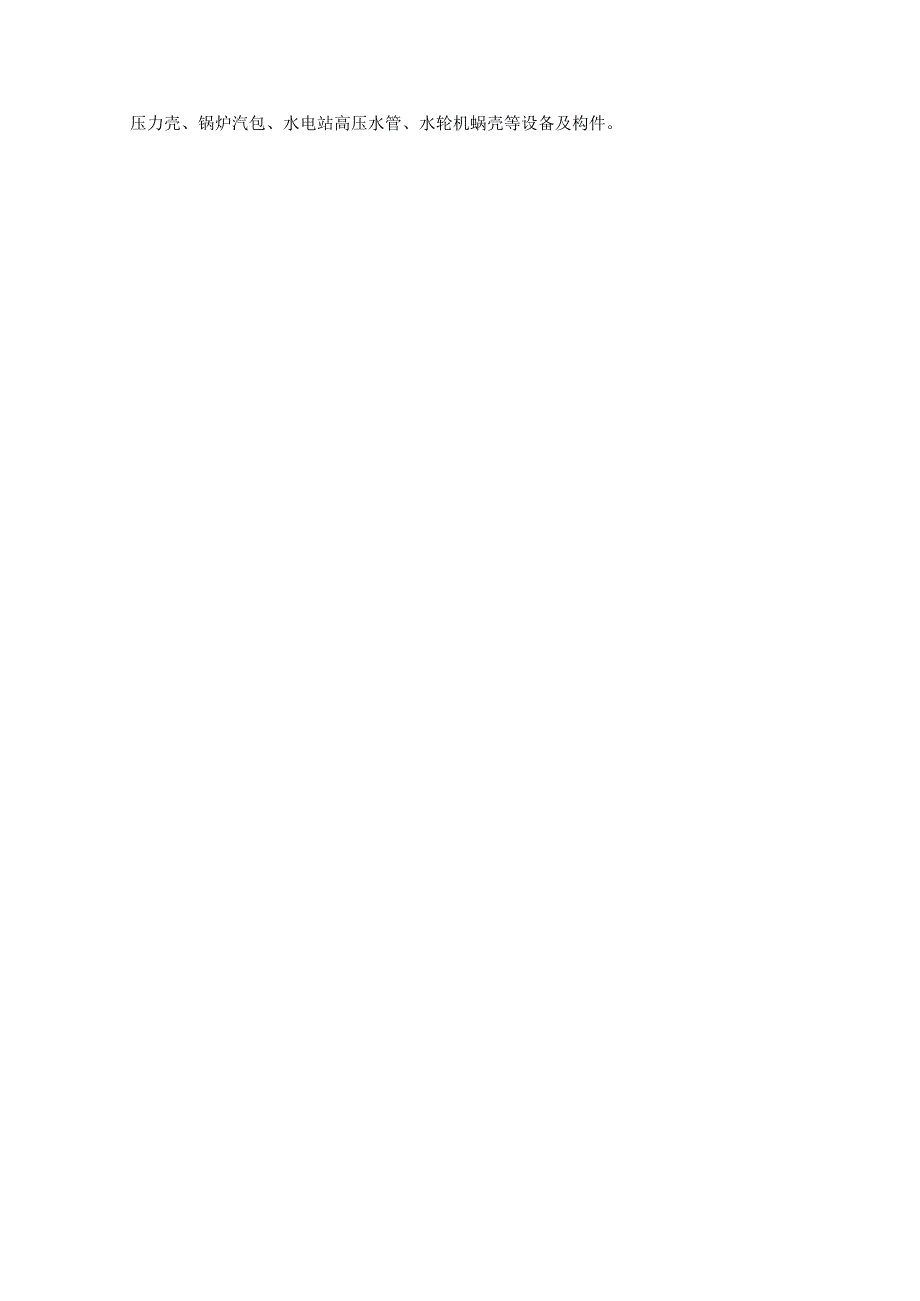

2、析0.35成品分析0.38Ni，熔炼分析0.25成品分析0.28Cr,熔炼分析0.25成品分析0.29Mo,熔炼分析0.08成品分析0.09适用于熔炼分析和成品分析。熔炼分析锌含量可超过1.35%,最大可达1.60%,熔炼分析银含量可超过0.25%,最大可达0.50%,只要当按下列公式计算的熔炼分析碳当量不超过0.57%：CE=C+Mn6+(Cr+Mo+V)/5+(Ni+Cu)/15,当实行这一选择时，成品分析锌含量不超过熔炼分析含量的0.12%,银含量不超过0.03%7、SA537CL2力学也匕能牌号项目厚度mmMPaSA537CL2抗拉强度65550-69065-100515-655100-150485-620屈服强度6541565-100380100-150315伸长率(50mm)%,21002210020伸长率(200mm)%,一8、SA537CL2应用：具有良好的低温冲击韧性，广泛应用于石油、化工产品的生产、储存和运输设备的制造。用于制作反应换热器、分离器、球罐、油气罐、液化气罐、核能反应堆压力壳、锅炉汽包、水电站高压水管、水轮机蜗壳等设备及构件。
