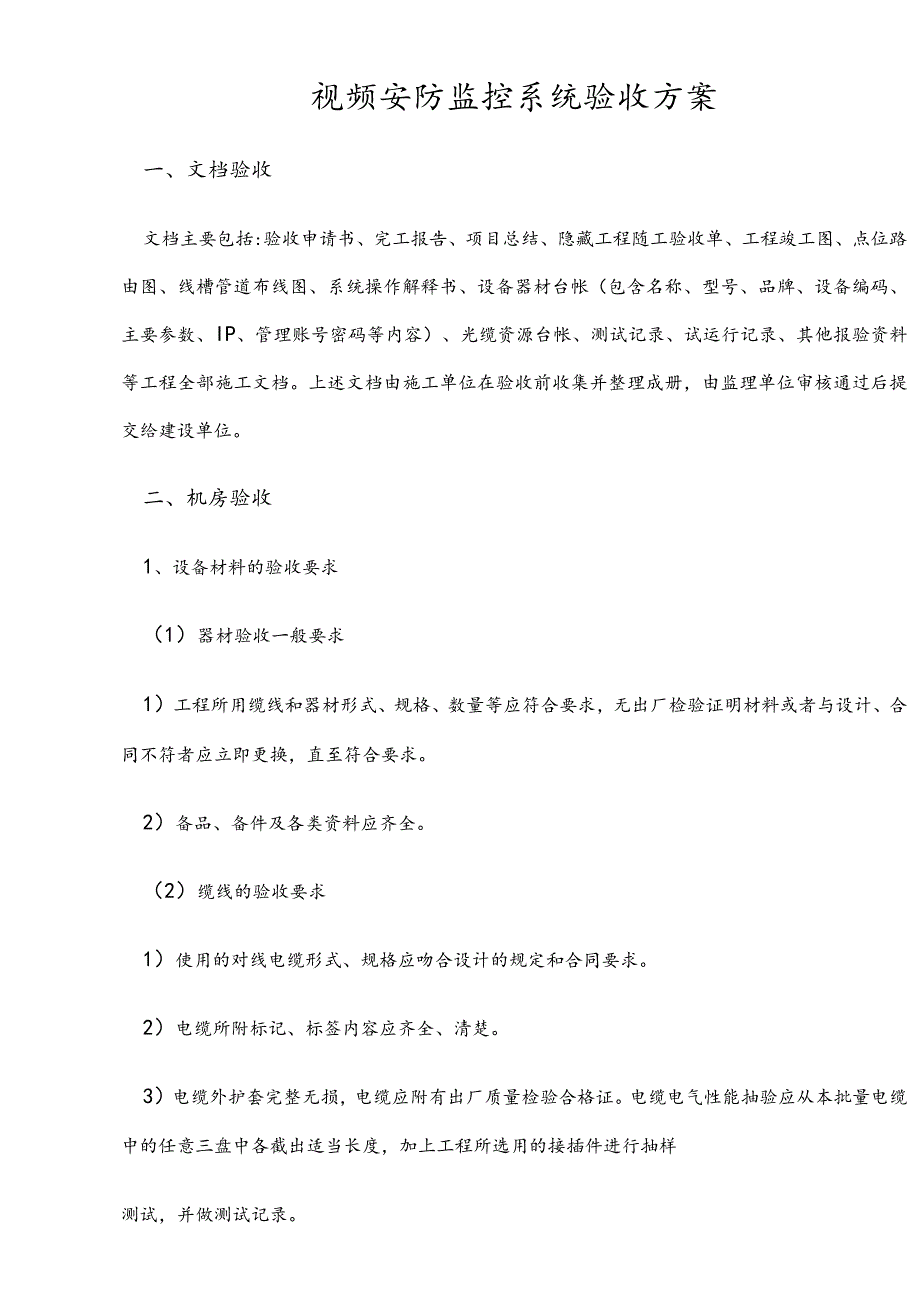

1、视频安防监控系统验收方案一、文档验收文档主要包括:验收申请书、完工报告、项目总结、隐藏工程随工验收单、工程竣工图、点位路由图、线槽管道布线图、系统操作解释书、设备器材台帐（包含名称、型号、品牌、设备编码、主要参数、IP、管理账号密码等内容）、光缆资源台帐、测试记录、试运行记录、其他报验资料等工程全部施工文档。上述文档由施工单位在验收前收集并整理成册，由监理单位审核通过后提交给建设单位。二、机房验收1、设备材料的验收要求（1）器材验收一般要求1）工程所用缆线和器材形式、规格、数量等应符合要求，无出厂检验证明材料或者与设计、合同不符者应立即更换，直至符合要求。2）备品、备件及各类资料应齐全。（2）

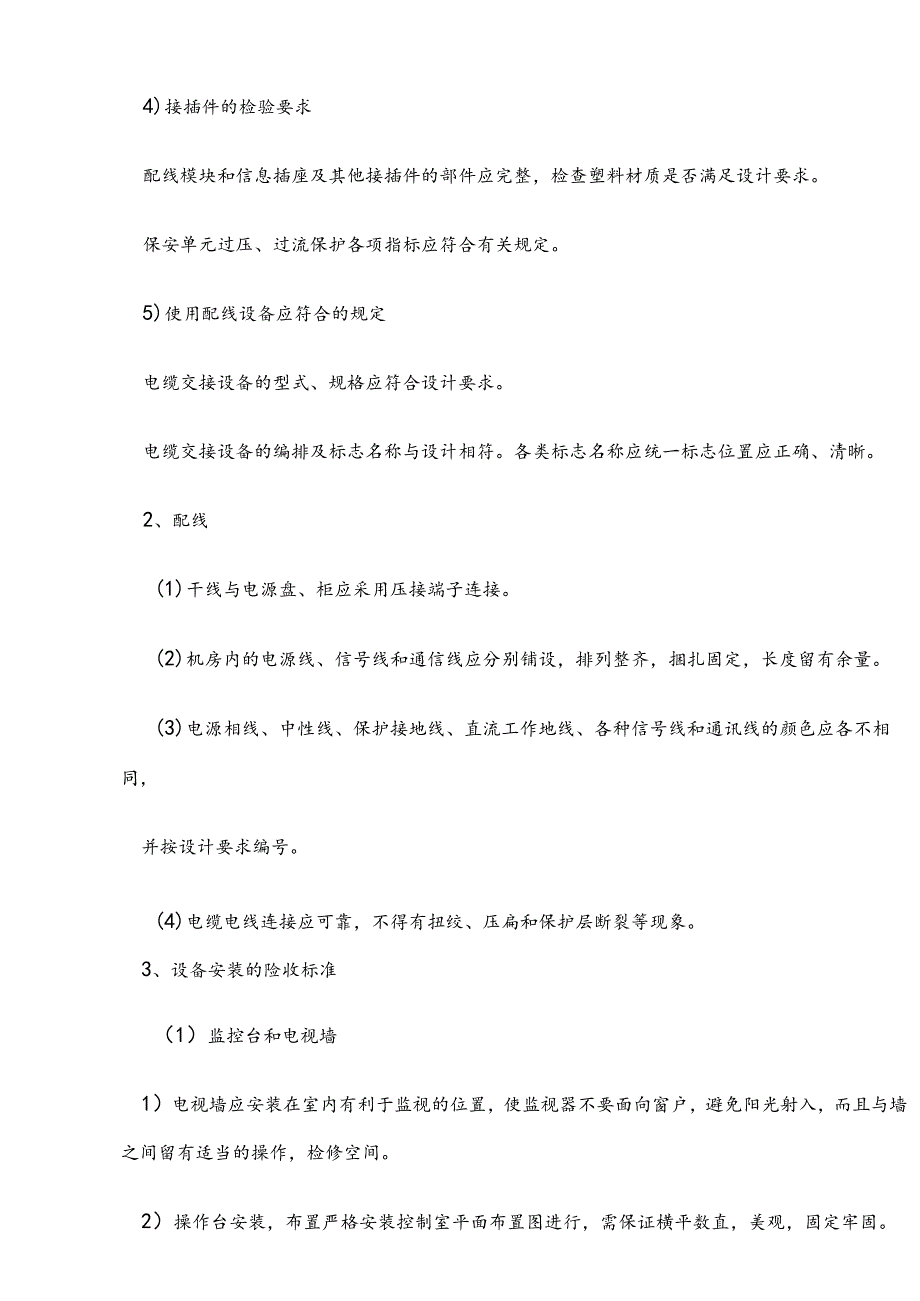

2、缆线的验收要求1）使用的对线电缆形式、规格应吻合设计的规定和合同要求。2）电缆所附标记、标签内容应齐全、清楚。3）电缆外护套完整无损，电缆应附有出厂质量检验合格证。电缆电气性能抽验应从本批量电缆中的任意三盘中各截出适当长度，加上工程所选用的接插件进行抽样测试，并做测试记录。4)接插件的检验要求配线模块和信息插座及其他接插件的部件应完整，检查塑料材质是否满足设计要求。保安单元过压、过流保护各项指标应符合有关规定。5)使用配线设备应符合的规定电缆交接设备的型式、规格应符合设计要求。电缆交接设备的编排及标志名称与设计相符。各类标志名称应统一标志位置应正确、清晰。2、配线(1)干线与电源盘、柜应采用压

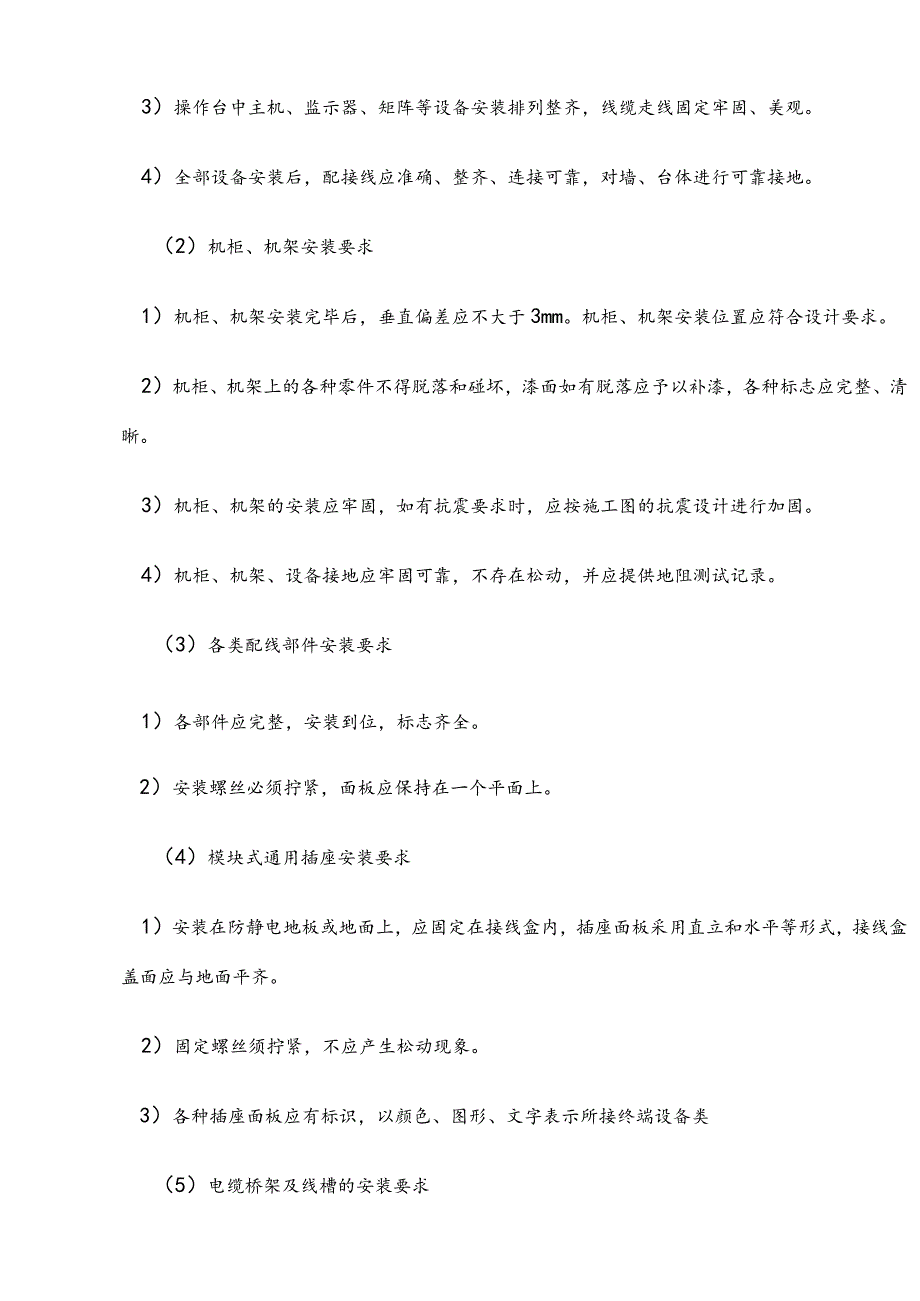

3、接端子连接。(2)机房内的电源线、信号线和通信线应分别铺设，排列整齐，捆扎固定，长度留有余量。(3)电源相线、中性线、保护接地线、直流工作地线、各种信号线和通讯线的颜色应各不相同，并按设计要求编号。(4)电缆电线连接应可靠，不得有扭绞、压扁和保护层断裂等现象。3、设备安装的险收标准（1）监控台和电视墙1）电视墙应安装在室内有利于监视的位置，使监视器不要面向窗户，避免阳光射入，而且与墙之间留有适当的操作，检修空间。2）操作台安装，布置严格安装控制室平面布置图进行，需保证横平数直，美观，固定牢固。3）操作台中主机、监示器、矩阵等设备安装排列整齐，线缆走线固定牢固、美观。4）全部设备安装后，配接线应
4、准确、整齐、连接可靠，对墙、台体进行可靠接地。（2）机柜、机架安装要求1）机柜、机架安装完毕后，垂直偏差应不大于3mm。机柜、机架安装位置应符合设计要求。2）机柜、机架上的各种零件不得脱落和碰坏，漆面如有脱落应予以补漆，各种标志应完整、清晰。3）机柜、机架的安装应牢固，如有抗震要求时，应按施工图的抗震设计进行加固。4）机柜、机架、设备接地应牢固可靠，不存在松动，并应提供地阻测试记录。（3）各类配线部件安装要求1）各部件应完整，安装到位，标志齐全。2）安装螺丝必须拧紧，面板应保持在一个平面上。（4）模块式通用插座安装要求1）安装在防静电地板或地面上，应固定在接线盒内，插座面板采用直立和水平等形式
5、，接线盒盖面应与地面平齐。2）固定螺丝须拧紧，不应产生松动现象。3）各种插座面板应有标识，以颜色、图形、文字表示所接终端设备类（5）电缆桥架及线槽的安装要求1）桥架及线槽的安装位置应符合施工图规定，左右偏差不应超过50mm。2）桥架及线槽水平度每米偏差不应超过2mm。3）垂直桥架及线槽应与地面保持垂直，并无倾斜现象，垂直度偏差不应超过3mm。4）线槽截断处及两线槽接接处应平滑，无毛刺。5）金属桥架及线槽节与节间接触良好，安装牢固。注：如建设单位对于机房建设有明确要求的，以建设单位的要求为准。三、外场施工1、器材验收一般要求（1）工程所用缆线器材型号、规格、数量、质量，应与订货合同相符并有出厂检
6、验证明。(2)备品、备件及各类资料应齐全。2、缆线的验收要求(1)工程使用的光缆型号、规格应符合设计的规定和合同要求。(2)光缆所附标志、标签内容应齐全、清晰。(3)使用符合ITU-T建议的着色单模光纤。(4)光缆外护套完整无损，光缆应附有出厂质量检验合格证。如用户要求，还应附有本批量光缆的技术指标。(5)检查光缆合格证及检验测试数据，在必要时可测试光纤衰减和光纤长度，测试要求如下：衰减测试，应采用光纤测试仪进行测试。测试结果如超出标准或出厂测试数值相差太大，应用光功率计测试，并加以比较，判定是测试误差还是光纤本身衰减过大。(6)光纤跳线(尾纤)检验应符合下列规定光纤跳线，两端的光纤连接器(法
7、兰)端面应装配有合适的保护盖每根光纤接插线软线中光纤的类型应有明显的标记，选用应符合设计要求。(7)使用配线设备应符合的规定光缆交接设备的型式、规格应符合设计要求。光缆交接设备的编排及标志名称与设计相符。各类标志名称应统一，标志位置应正确、清晰。对光缆传输性能及接插件的具体技术指标和要求，应符合设计要求。3、线缆敷设部分的验收要求.(1)型材、管材与铁件的验收要求1)各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑平整，不得变形、断裂。预埋金属线槽、过线盒、接线盒及桥架表面涂覆或镀层均匀、完整，不得变形、损坏。2)管材采用钢管、硬质聚氯乙稀管时，管身应光滑无划痕，管孔无变形，孔径、壁
8、厚应符合设计要求。3)管道采用水泥管块，应按通信管线工程施工及验收中相关规定进行检验。4)各种管件的材质、规格均符合质量标准，不得歪斜、扭曲、飞刺、断裂或者破损。5)铁件的表面处理和镀层应均匀、完整，表面光滑，无脱落、气泡等缺陷。(2)敷设的验收要求1)所有线路必须全程穿管或走线槽，不便于管或走线槽的部位应给采取适当的保护措施，并且布线要美观大方、横平竖直、劳固结实。(2)直线管的管径利用率应为30%40%,弯管的管径利用率应为20%30%。(3)所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。(4)暗管必须弯曲敷设时，其路由长度应W15米，且该段内不得有S弯。连续弯曲超过2
9、次时,应加装过线盒。所有转弯处均用弯管器完成，为标准的转弯半径。不得采用国家明令禁止的三通四通等。(5)在暗管孔内不得有各种线缆接头。(6)线缆沿墙安装时，直径20mm以下PVC管可用线卡固定，线卡间距宜控制在60cm左右；直径40mm以上PVC管和所有钢管及桥架的固定均应使用膨胀螺丝，膨胀螺丝间距宜控制在IOoenl左右。PVC管、钢管和桥架在室外的接口处应做防水处理。(7)网络信号线必须采用满足超五类标准以上的UTP电缆。络信号线两端水晶头终端采用568B标准(个别设备有特殊要求的除外)。(8)所有进入设备或网络箱的线缆均应作回水湾处理，保证雨水不能顺着线缆进入设备或箱体。进出孔应用防火泥
10、封堵。(9)光缆敷设后应平直、无扭转弯、无过度弯曲、无机械损伤。光缆在敷设安装过程中，应严格控制牵引张力和曲率半径要求。敷设安装时，光缆弯曲的曲率半径应大于光缆外径的20倍和15倍，光缆安装固定后曲率半径应不小于光缆外径的10倍。(10)考虑到施工的二次操作，维护过程的障碍修理及部分路由的变动和其它外界因素影响的需要，对于光缆接头两侧预留15米，进局预留15米，其他地方一般每隔100O米应有盘留，盘留不小于10米，以保证施工、维护工作的顺利进行。(11)光纤接续采用熔接法，光纤接续应严格按光纤色谱连接，认真核实无误后，再进行接续操作。一般单个接头点损耗值应不大于0.08dB、中继段平均损耗值应
11、在：0.150.25dB/Knl范围内。熔接好的光纤盘安置在光缆接头盒内，金属加强芯与接头盒底座连接应牢固。所有室外熔纤盒均应绑扎固定牢固，放置在管道井的必须固定在距井底不小于50cm的井壁上。(12)光缆配线架(ODF)应接地良好，必须安装牢固、整齐，光缆开剥段到熔接盘必须软管保护，光缆纤芯熔接盘摆放稳固，纤芯熔接点在热缩管内中心位置，纤芯盘纤整齐无损伤。(13)光缆应挂标志牌作标记。室外管道按每孔挂1块考虑，机房、交接箱、用户端、入局口均需挂牌。(14)电源线配线时，所用导线截面积应满足用电设备最大输出功率(15)穿入配管导线的接头应设在接线盒内，接头搭接牢固，用绝缘带包缠，应均匀紧密。(
12、16)视频电缆到摄像机的预留长度不小于30CM。(17)室外设备连接电缆时，必须从设备的下部进线。金属电线保护管及接线盒外观不应有折扁和裂缝，管内应无毛刺，管口应平整。(18)防爆挠性管与配管及接线盒、开关之间都必须用螺纹连接，而且必须采用防爆接线盒、防爆开关。螺纹应用扳手拧紧，避免松动脱离。4、接线箱验收要求(1)当箱体安装在墙壁上时，必须做到水平和垂直(墙壁本身倾斜的情况除外，但应尽量避免)，四个方向倾斜度不超过5度。安装用膨胀螺丝须不少于4颗,直径宜在8mm以上，人力不能使箱体晃动。箱体距墙边缘宜在15CrTl以上。(2)如箱体在室外且在箱体内开孔固定的，需在四个膨胀螺丝接口处做防水处理
13、(3)当箱体安装在地面上的时候，箱体需做支架(如：15Cm高)，须做到水平，倾斜度不超过5度。(4)当箱体安装在立杆上面时，高度不得超过3.5米，同时注意安全及防盗。使用抱箍固定，箱体应能装载50公斤以上设备。(5)所有箱体进出线口须带防水锁扣。(6)箱体应避免安装在路灯杆、电力杆上。(7)箱体内设备电源线与数据线应分开走线。线路沿箱体壁布放时，线路应穿入安装在箱体内四周的理线环，以便固定；线路悬空时用扎带固定，沿箱体边缘走线，以保持箱体内的整洁，便于维护。不得有线缆被设备压住的情况。(8)设备之间不能重叠，应分别固定；电源不能串接，各设备独立供电，更换其中一个设备时不影响其他设备的电源。(9
14、)箱体内设备上的各种线缆接口离最后一个固定点的距离要大于25cm。(10)箱体应妥善接地。5、立杆脸收验收要求(1)根据部位与要求选择摄像机安装方式。采用立杆安装方式时，除特殊情况外，摄像机离地面高度一般不低于5000mm,立杆下端管径应在220mm10mm.上端管径应在12Omn5mm,管壁厚度应26mm,挑臂长度应，3000mm,立杆应做灌筑基础，基础深度应不小于1500mm,底部直径应不小于IOoommo(2)桅杆的垂直度不得大于1/100(3)横臂与主杆焊接牢固。(4)主杆内部预埋PVC管(如16mm),用于引入电源线，与底基内预留出的子管相连。主杆出线孔到横臂之间预留一根穿线铁丝。(
15、5)维修孔上下共两个，方便穿线及维护。位于防爆区的还应符合防爆要求。(6)表面处理：浸锌、喷塑。(7)立杆防雷接地应符合要求。6、摄像机安装验收要求(1)摄像机装置的安装应牢靠、稳固。摄像机安全绳须连接到位。(2)从摄像机引出的电缆宜留不少于30Cnl的余量，不得影响摄像机的转动；摄像机的电缆和电源线均应固定并不得用插头承受电缆的自重。(3)摄像机及其配套装置，如镜头、防护罩、支架、雨刷等，安装应牢固，运转应灵活，应注意防破坏，并与周边环境相协调。(4)摄像机安装应符合防雷和接地要求。(5)重载云台支架应能足够支撑设备重量，安装应牢固可靠，且满足抗风强度不低于博贺港历史最大台风风速。(6)重载云台支架应采用加斜支撑等有效措施，保证平台稳定，减少设备晃动。7、设备、线缆编号规则(见附件)四、视频监控系统验收要求(一)系统的设备、部件、材料的选择应符合以下规定：1、应采用符合现行的国家和行业有关标准的定型产品；2、系统采用设备和部件的视频输入和输出阻抗以及电缆的特性阻抗均应为75;3、系统选用的各种配套设备的性能及技术要求应与设计方案和合同一致；4、图象质量可按五级损伤制评定，图象质量不应低于4分；具体见附表5、图象分辨率不应低于2560X1440TVL；
