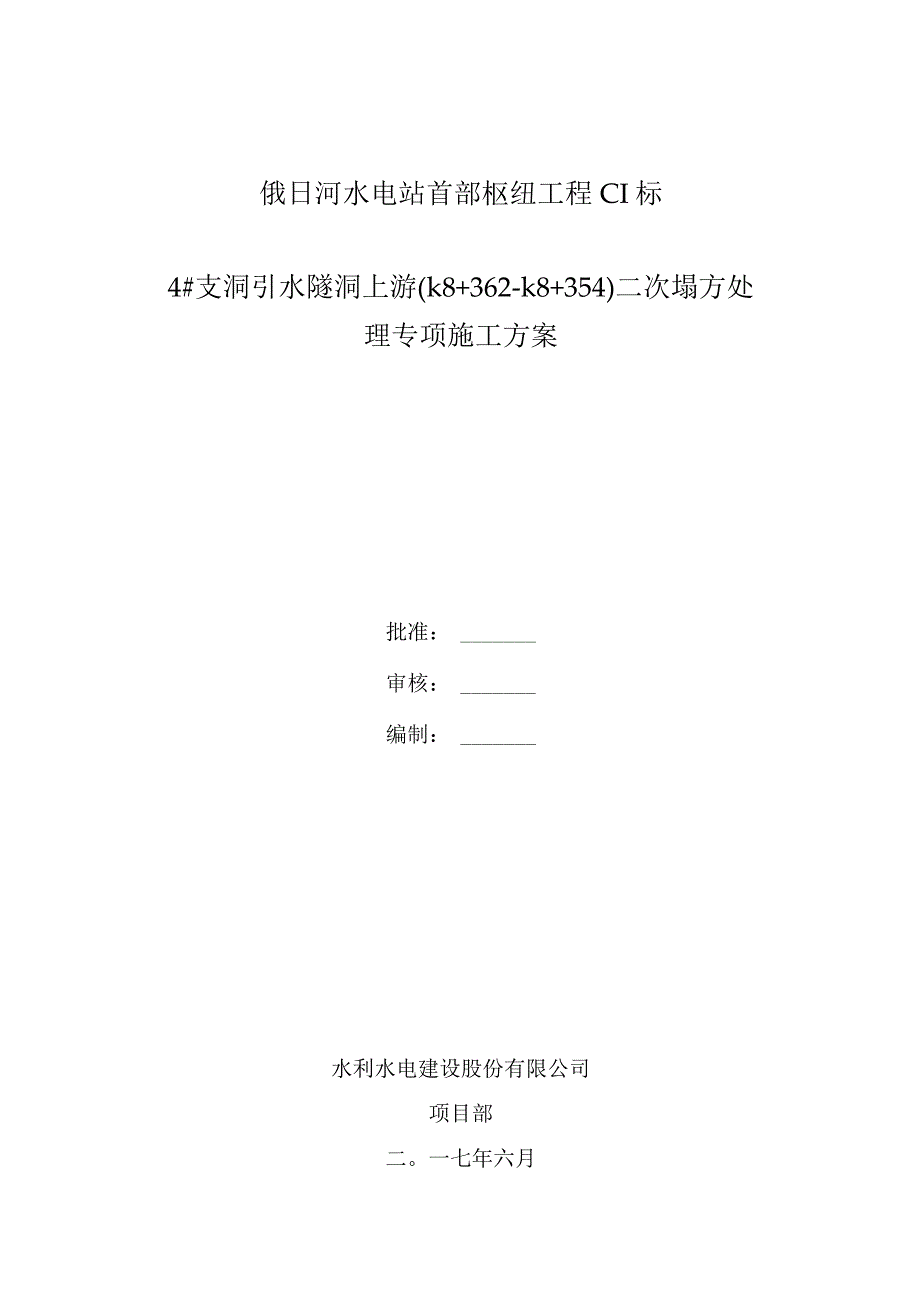

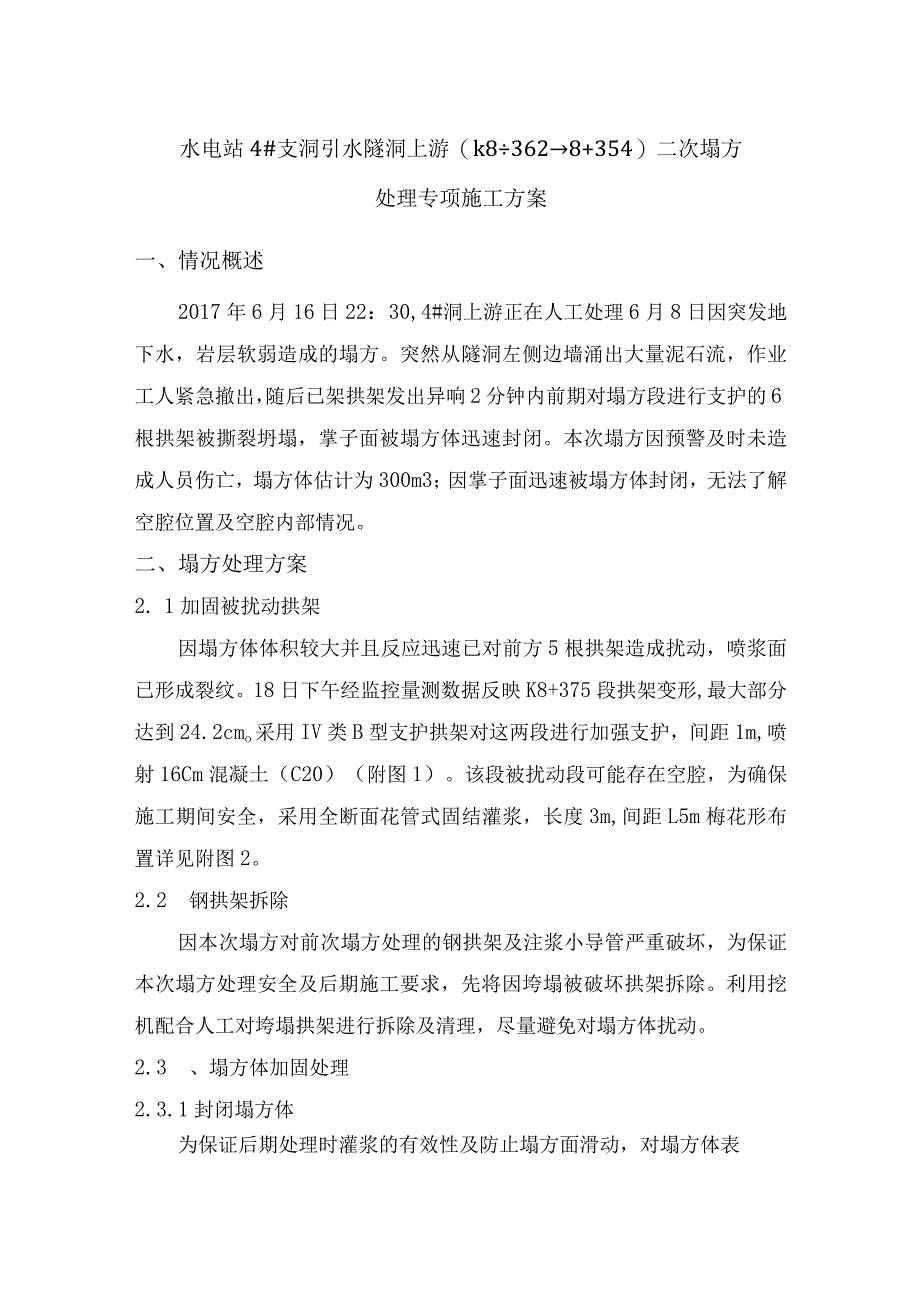

1、俄日河水电站首部枢纽工程CI标4#支洞引水隧洞上游(k8+362-k8+354)二次塌方处理专项施工方案批准：审核：编制：水利水电建设股份有限公司项目部二。一七年六月水电站4#支洞引水隧洞上游（k83628+354）二次塌方处理专项施工方案一、情况概述2017年6月16日22：30,4#洞上游正在人工处理6月8日因突发地下水，岩层软弱造成的塌方。突然从隧洞左侧边墙涌出大量泥石流，作业工人紧急撤出，随后已架拱架发出异响2分钟内前期对塌方段进行支护的6根拱架被撕裂坍塌，掌子面被塌方体迅速封闭。本次塌方因预警及时未造成人员伤亡，塌方体估计为300m3；因掌子面迅速被塌方体封闭，无法了解空腔位置及空腔
2、内部情况。二、塌方处理方案2. 1加固被扰动拱架因塌方体体积较大并且反应迅速已对前方5根拱架造成扰动，喷浆面已形成裂纹。18日下午经监控量测数据反映K8+375段拱架变形,最大部分达到24.2cmo采用IV类B型支护拱架对这两段进行加强支护，间距1m,喷射16Cm混凝土（C20）（附图1）。该段被扰动段可能存在空腔，为确保施工期间安全，采用全断面花管式固结灌浆，长度3m,间距L5m梅花形布置详见附图2。2.2 钢拱架拆除因本次塌方对前次塌方处理的钢拱架及注浆小导管严重破坏，为保证本次塌方处理安全及后期施工要求，先将因垮塌被破坏拱架拆除。利用挖机配合人工对垮塌拱架进行拆除及清理，尽量避免对塌方体

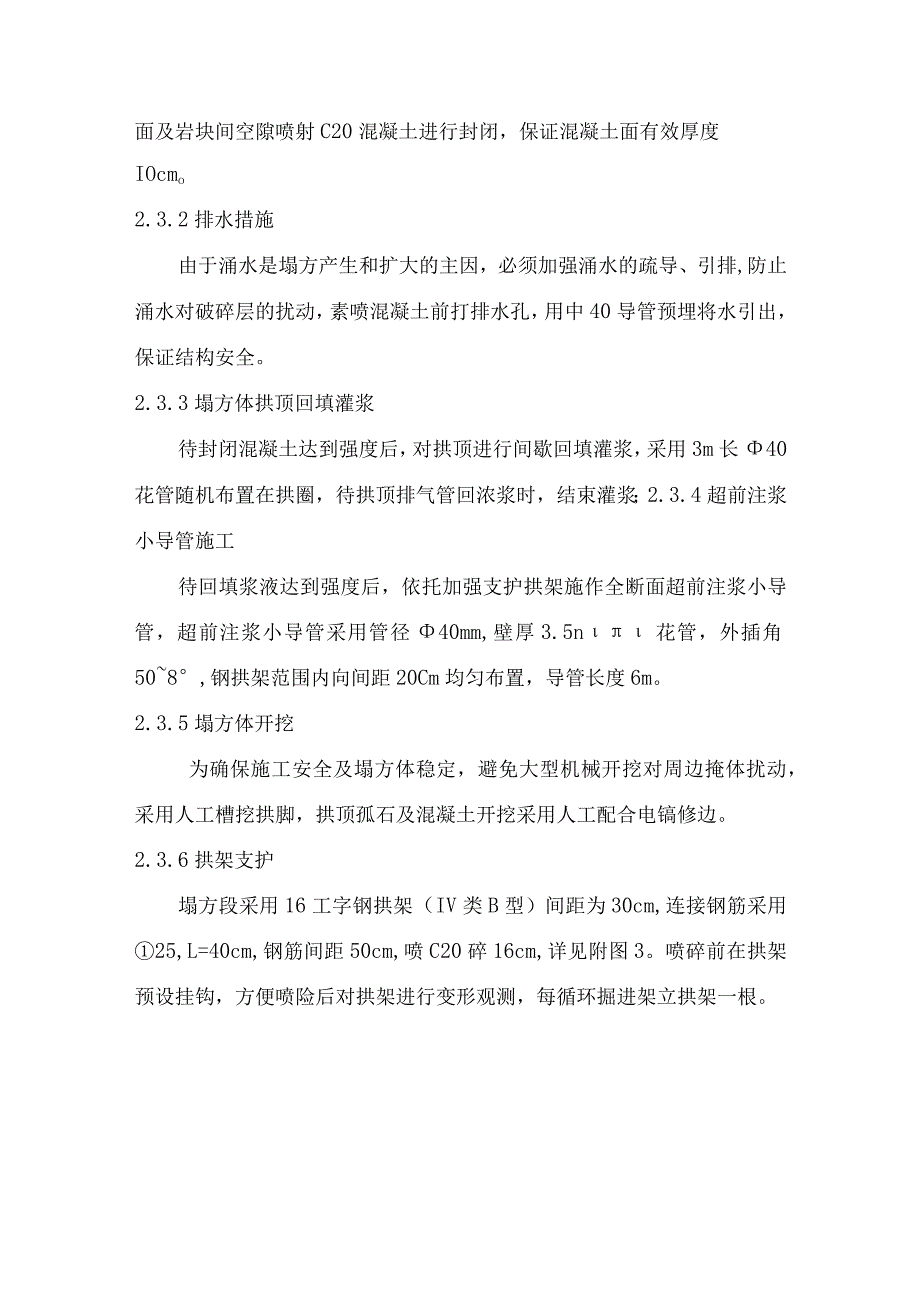

3、扰动。2.3 、塌方体加固处理2.3.1封闭塌方体为保证后期处理时灌浆的有效性及防止塌方面滑动，对塌方体表面及岩块间空隙喷射C20混凝土进行封闭，保证混凝土面有效厚度IOcmo2.3.2排水措施由于涌水是塌方产生和扩大的主因，必须加强涌水的疏导、引排,防止涌水对破碎层的扰动，素喷混凝土前打排水孔，用中40导管预埋将水引出，保证结构安全。2.3.3塌方体拱顶回填灌浆待封闭混凝土达到强度后，对拱顶进行间歇回填灌浆，采用3m长40花管随机布置在拱圈，待拱顶排气管回浓浆时，结束灌浆；2.3.4超前注浆小导管施工待回填浆液达到强度后，依托加强支护拱架施作全断面超前注浆小导管，超前注浆小导管采用管径40m
4、m,壁厚3.5n花管，外插角508,钢拱架范围内向间距20Cm均匀布置，导管长度6m。2.3.5塌方体开挖为确保施工安全及塌方体稳定，避免大型机械开挖对周边掩体扰动，采用人工槽挖拱脚，拱顶孤石及混凝土开挖采用人工配合电镐修边。2.3.6拱架支护塌方段采用16工字钢拱架（IV类B型）间距为30cm,连接钢筋采用25,L=40cm,钢筋间距50cm,喷C20碎16cm,详见附图3。喷碎前在拱架预设挂钩，方便喷险后对拱架进行变形观测，每循环掘进架立拱架一根。三、主要机械设备与物资为确保本次坍方处理方案的顺利实施，我部提供如下施工机械和物资保证：1、主要施工机械序号机械设备名称规格型号数量备注1凿岩机
5、YT2882风镐63压浆机ZB-214高速制浆机14挖机13015装载机ZL50C16自卸汽车15T52、主要材料计划序号材料名称规格型号单位数量备注1水泥R42.5t1002钢管40t53机制砂m31004工字钢116t9四、保证措施1、组织措施1.1 严格检查、考核，坚持每班在施工现场开交班会制度，对施工中遇到的问题充分讨论，制定切实可行的施工方案，确保施工安全。1.2 服从大局，听从局指统一指挥服从局指统一指挥，积极做好外部关系协调，主动与有关各方进行协商。1.3加强后勤保障系统加强后勤保障机构，按计划组织物资、材料、设备、配件的订货采购供应，计划好供应周期和采购运输方案，不出现停工待料
6、，在现场设置机械设备修理站，配足常用配件和熟练修理工种，提高设备的完好率、利用率和施工机械化作业程度，保证施工顺利进行。五、安全、质量措施根据现场不断出现的新情况，以现场交班会为依托，认真分析问题，科学的选择处理方案，一切施工行为必须以安全为首要出发点，坚决反对“蛮干”和杜绝现场管理的随意性，将全体参加施工抢险人员的思想与认识统一到施工方案的规定上来，加强施工指挥调度与全面协调工作，及时解决问题，提高工作效率（一）在施工前，由安质部组织对参与作业的施工人员进行有针对性的安全技术培训和交底。（二）在施工过程中，组织专人检查周边围岩的变形情况，一旦有较大变形，立即撤离所有作业人员。（三）施工完成后加强拱架变形观测，及时对数据进行分析，确保安全。附图1：IV类加强支护拱架附图2：固结灌浆花管布置图塌方段铁架布置图
