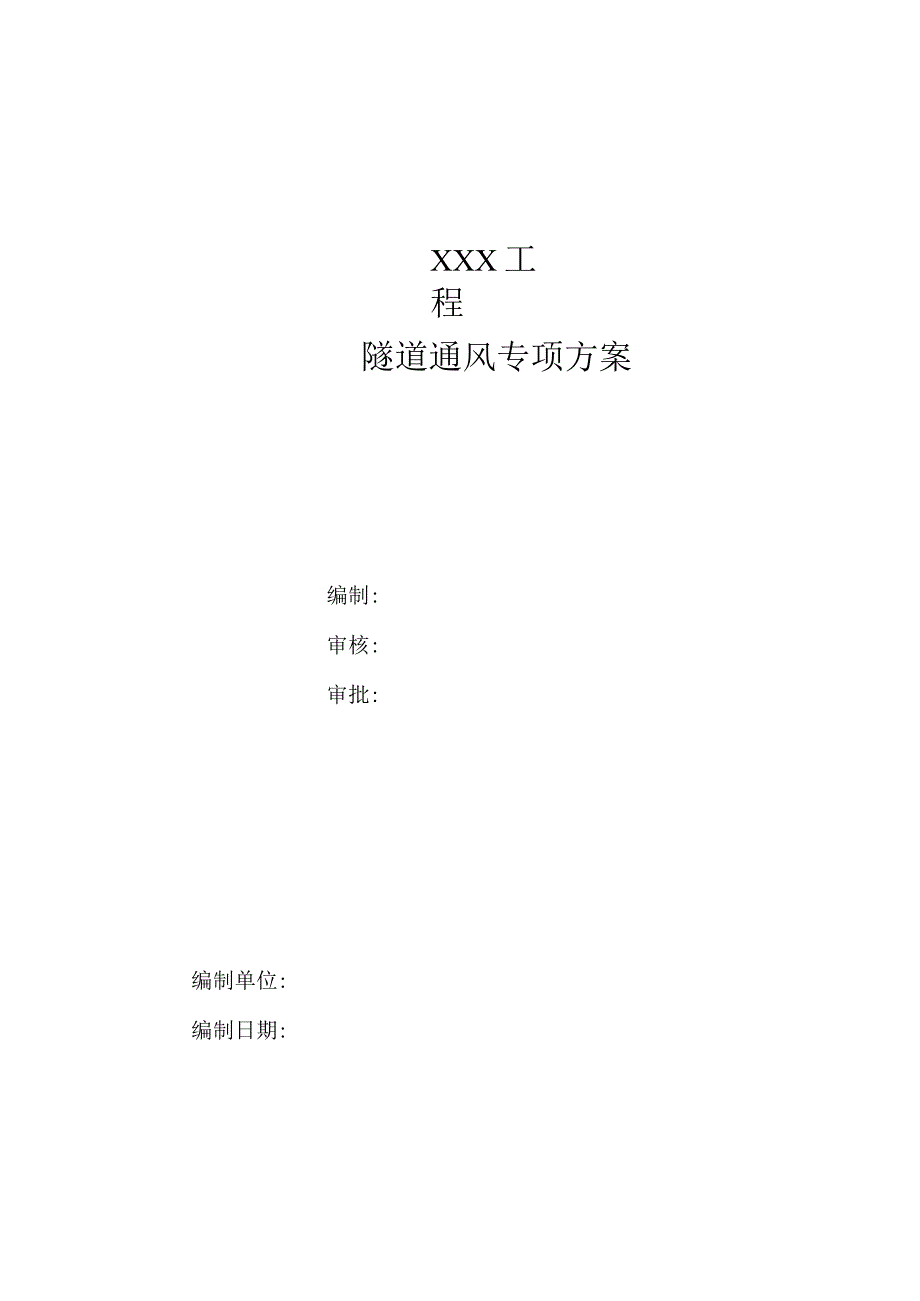

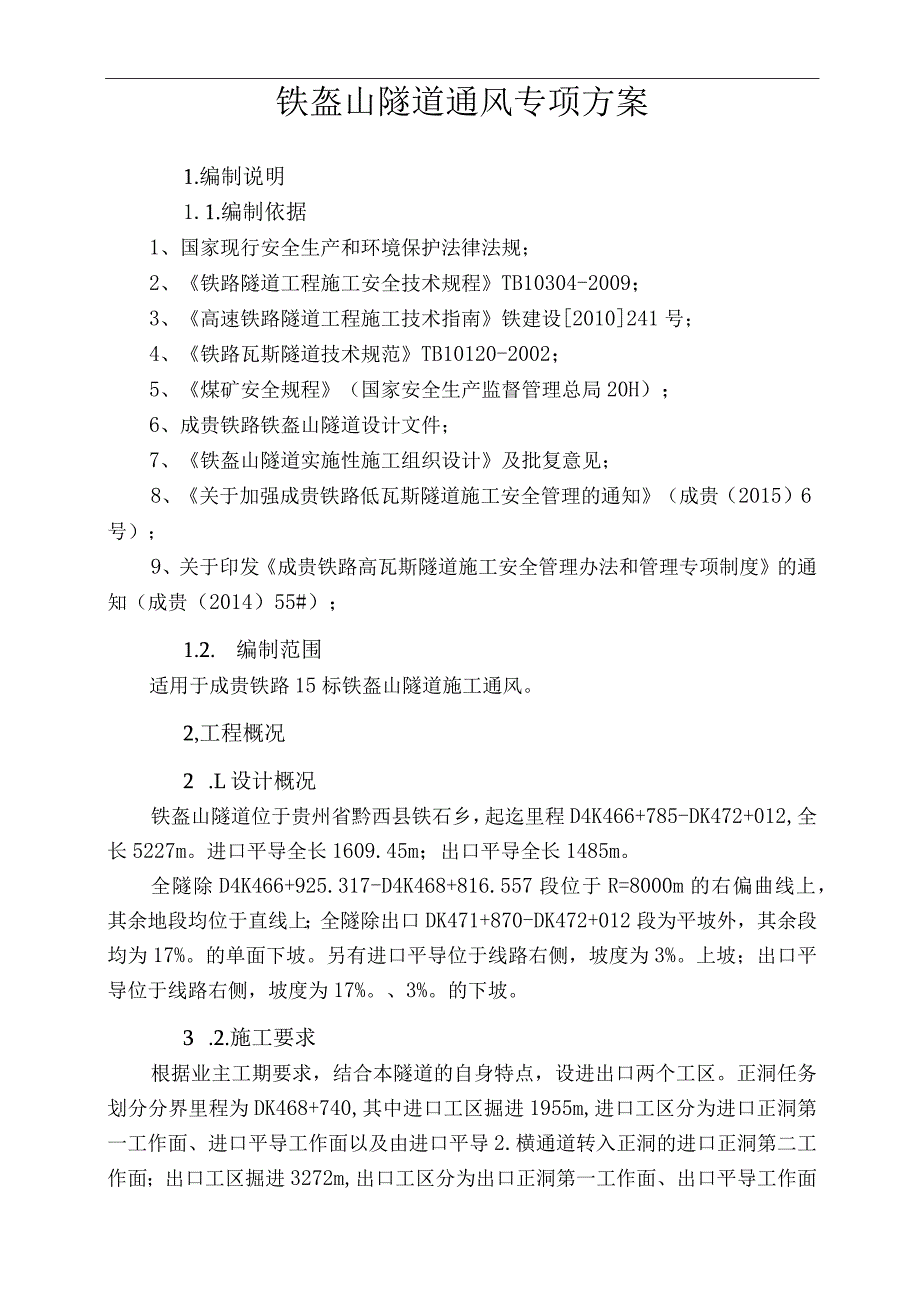

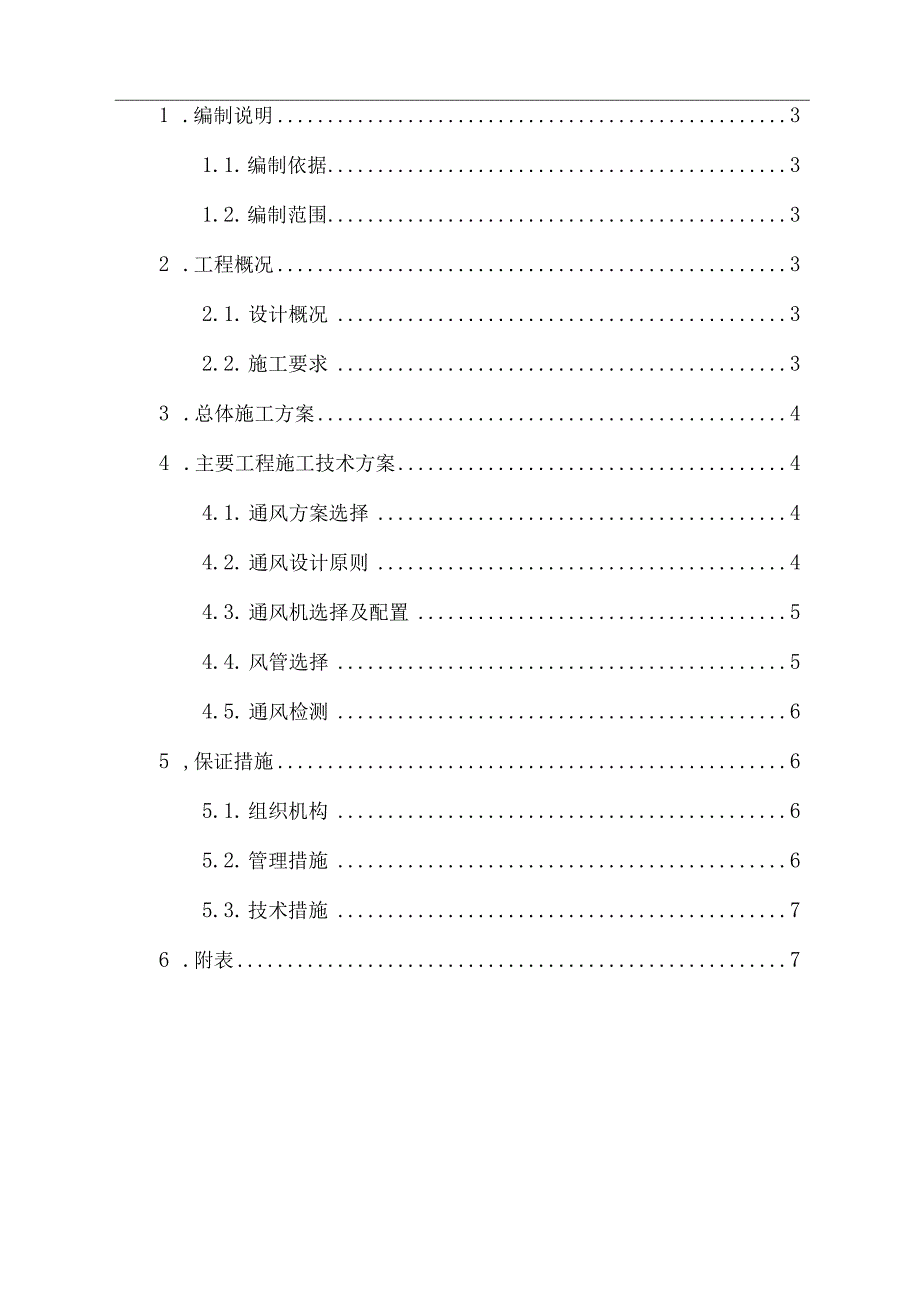

1、XXX工程隧道通风专项方案编制:审核:审批:编制单位:编制日期:1 .编制说明31.1. 编制依据31.2. 编制范围32 .工程概况32.1. 设计概况32.2. 施工要求33 .总体施工方案44 .主要工程施工技术方案44.1. 通风方案选择44.2. 通风设计原则44.3. 通风机选择及配置54.4. 风管选择54.5. 通风检测65 ,保证措施65.1. 组织机构65.2. 管理措施65.3. 技术措施76 .附表7铁盔山隧道通风专项方案1.编制说明1.1.编制依据1、国家现行安全生产和环境保护法律法规；2、铁路隧道工程施工安全技术规程TB10304-2009；3、高速铁路隧道工程施工
2、技术指南铁建设2010241号；4、铁路瓦斯隧道技术规范TB10120-2002；5、煤矿安全规程（国家安全生产监督管理总局20H）；6、成贵铁路铁盔山隧道设计文件；7、铁盔山隧道实施性施工组织设计及批复意见；8、关于加强成贵铁路低瓦斯隧道施工安全管理的通知（成贵（2015）6号）；9、关于印发成贵铁路高瓦斯隧道施工安全管理办法和管理专项制度的通知（成贵（2014）55#）；1.2. 编制范围适用于成贵铁路15标铁盔山隧道施工通风。2,工程概况2 .L设计概况铁盔山隧道位于贵州省黔西县铁石乡，起迄里程D4K466+785-DK472+012,全长5227m。进口平导全长1609.45m；出口平
3、导全长1485m。全隧除D4K466+925.317-D4K468+816.557段位于R=8000m的右偏曲线上，其余地段均位于直线上；全隧除出口DK471+870-DK472+012段为平坡外，其余段均为17%。的单面下坡。另有进口平导位于线路右侧，坡度为3%。上坡；出口平导位于线路右侧，坡度为17%。、3%。的下坡。3 .2.施工要求根据业主工期要求，结合本隧道的自身特点，设进出口两个工区。正洞任务划分分界里程为DK468+740,其中进口工区掘进1955m,进口工区分为进口正洞第一工作面、进口平导工作面以及由进口平导2.横通道转入正洞的进口正洞第二工作面；出口工区掘进3272m,出口工
4、区分为出口正洞第一工作面、出口平导工作面以及由出口平导3横通道转入正洞的出口正洞第二工作面。4 .总体施工方案本隧道采用钻爆法开挖，无轨运输。通风方式采用压入式通风。通风设计图详见附图一、二。5 .主要工程施工技术方案5.1. 通风方案选择隧道施工通风主要采用机械通风，其通风方式按风道类型一般分为巷道式和管道式两种，其中后者按送风方式不同又可分为压入式、吸出式和混合式三种。它们各有其优缺点，见下表。几种管道式通风方案的比较序号通风方式布置形式优点缺点1压入式一.二三、能很快地排除工作面的污浊空气,拆装简单污浊空气流经全洞2吸出式工作面净化较快，洞内空气较好风机移动频繁，噪声大，管道漏风可造成掂
5、杯氾跳3混合式二-rQ口一洞内空气好、净化快噪声大，受空间限制综合考虑隧道独头掘进长度、断面大小、开挖方法、出渣运输方式、设备条件等因素，并参考设计文件，通过分析比较，确定采用压入式通风。可使足够的新鲜空气能很快被送至工作面，实现快速掘进。4.2.通风设计原则4.2.1.通风系统1、瓦斯隧道各掘进工作面都必须采用独立通风，严禁任何两个工作面之间串连通风。2、瓦斯隧道需要的风量，须按照爆破排烟、同时工作的最多人数以及瓦斯绝对涌出量等分别计算，并按允许风速进行检验，采用其中的最大值。3、瓦斯隧道施工中，对瓦斯易于集聚的空间和衬砌模板台车附近区域，可采用局扇等设备，实施局部通风的办法，以消除瓦斯聚集
6、。4、瓦斯隧道在施工期向，应实施连续通风。因检修、停电等原因停机时，必须撤出人员，切断电源。恢复通风前，必须检查瓦斯浓度，压入式局部通风机及其开关地点附近20m以内风流中的瓦斯浓度都不超过0.5%时，方可人工开动局扇，稀释瓦斯浓度。5、瓦斯隧道在贯通前，应做好风流调整的准备工作。贯通后，必须调整通风系统，待通风系统风流稳定后，方可恢复工作。4. 2.2,通风设备1、压入式通风机必须装设在洞外新风流中，避免污风循环。瓦斯工区的通风机应设双电源(备用电源采用400kW发电机)，且确保风机在停电后IOnIin内启动备用电源，实行24h不间断通风；同时风机运行实行双锁双控管理。2、瓦斯隧道应采用抗静电
7、、阻燃的风管，风管百m漏风率应不大于l%o4.2.3.风量计算详见铁盔山隧道通风方案计算书。4.3.通风机选择及配置根据铁盔山隧道通风方案计算书，铁盔山隧道四个工作面轴流风机功率及风压参数，具体数据见下表。各工作面轴流风机选型参数表序号工作面功率(kw)风压(Pa)备注1进口平导1954510压入式通风2进口正洞2364959压入式通风3出口平导1804337压入式通风4出口正洞2304899压入式通风上述参数表已考虑了各种最不利因素情况下(含瓦斯隧道对通风的要求)的所需轴流风机最大功率及风压，因此，进口平导配置一台2XllOKW的轴流风机，正洞配置一台2X135Kw的轴流风机；出口工点平导配
8、置一台2IlOKW的轴流风机，正洞配置一台2X135KW的轴流风机。风机采用轴流变速风机。4.4.风管选择根据风管风阻及隧道断面等实际情况，平导采用直径1.2m风管，正洞选用直径为L8m风管。4. 5.通风检测建立测风制度，通风系统运行正常后每IOd进行1次风速及风压全面检测；通风系统调整期间加密测量并做好记录。对风管的漏风点及时进行修补，控制通风系统总漏风率。5. 5.保证措施6. 1.组织机构1、成立以队长为组长，副队长、主管工程师为副组长，作业相关管理人员为组员的通风管理小组，负责铁盔山隧道通风管理。2、成立专业通风作业班组，负责风机、风管的安拆及过程的检测与维护。7. 2.管理措施1、
9、建立瓦斯隧道通风管理制度。2、作业队对通风系统和日常管理进行监督检查，杜绝不按批准的专项通风方案要求实施的行为。3、隧道施工通风设备管理要求：(1)通风设备必须严格按照批准的专项通风方案进行配置和安装。(2)通风设备必须经过监理验收合格后方可投入正常运行，运行期间应加强巡视及维护工作，保证通风系统正常运行。(3)通风机必须设置双电源。停电后，须在IOmin内启动备用电源，实行24小时不间断通风。(4)如备用电源采用柴油发电机时，其功率必须满足风机正常工作需要，燃油必须配备Id以上的使用量。加强日常发电机的维修保养，确保随时能正常使用。(5)必须采用抗静电、阻燃且百米漏风率不大于1%的风管。风管
10、必须按照设备进行管理，定期进行检查维修。4、停风后的处理要求：(1)立即停工、断电、撤离洞内所有作业人员。(2)长时间未能恢复通风，如停风区中瓦斯浓度不超过1%时，并在通风机及其开关地点附近20m以内风流中的瓦斯浓度均不超过0.5%时，方可人工开动通风机；如停风区中瓦斯浓度超过K但不超过3%时，经采取安全措施后，控制风流排放瓦斯后恢复正常通风；如停风区中瓦斯浓度超过3%时，必须及时制定安全排放瓦斯措施，经审核批准后，控制风流排放瓦斯后恢复正常通风。5、通风系统的定期检查：(1)分部(队)应每月组织对通风系统进行集中检查，通风管理组每周对通风系统作例行检查。(2)通风系统运行正常后，每IOd进行
11、一次全面测风，通风系统调整期间加密测量，并做好记录。(3)每IOd在风管进出口测量一次风速、风压，并计算漏风率，风管百m漏风率不应大于设，对风筒的漏风点及时修补，控制通风系统总漏风率。6、严格执行停风报批制度：(1)因通风系统检修及其他原因需要主要通风机停止运转，必须提前提出申请，逐级上报，根据停风时间长短由分部(队)审批后方可实施。(2)停风时间在30min以内的，由工区报作业队队长同意后方可停风;(3)停风时间超过30min的，由作业队报分部经理同意后方可停风；(4)通风机应有专人值守，按规程要求操作风机，如实填写各种记录。5. 3.技术措施1、风机支架应稳固结实，避免运行中振动。2、通风机前后5m范围内不得堆放杂物，通风机进气口应设置铁算，并应装有保险装置。3、风管挂设应做到平、直，无扭曲和褶皱。4、通风管破损时，应及时修补或更换。6.附表附表L铁盔山隧道进口工区通风设计图附表2：铁盔山隧道出口工区通风设计图附表3：铁盔山隧道通风方案计算书
