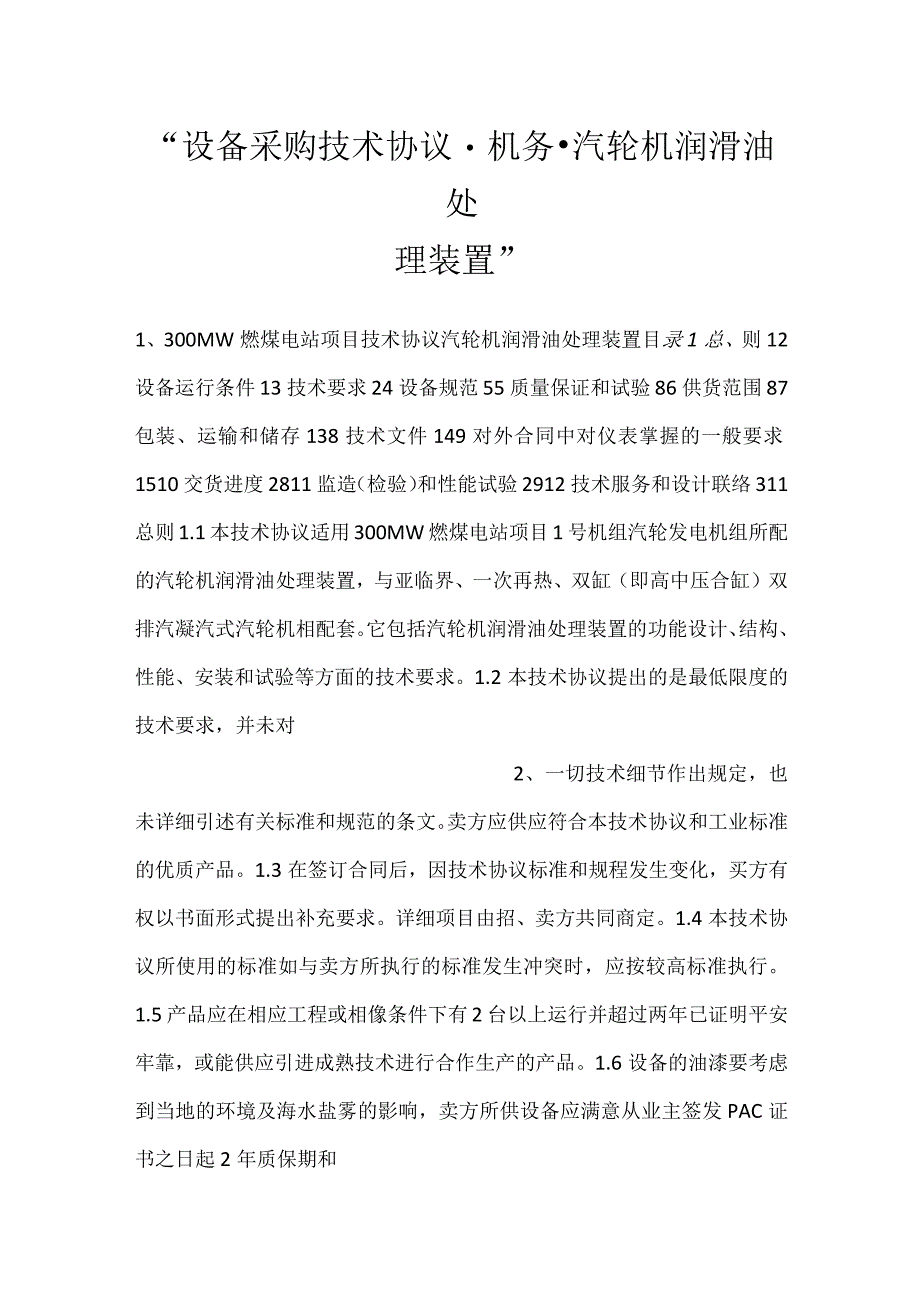

1、“设备采购技术协议机务汽轮机润滑油处理装置”1、300MW燃煤电站项目技术协议汽轮机润滑油处理装置目录1总、则12设备运行条件13技术要求24设备规范55质量保证和试验86供货范围87包装、运输和储存138技术文件149对外合同中对仪表掌握的一般要求1510交货进度2811监造（检验）和性能试验2912技术服务和设计联络311总则1.1本技术协议适用300MW燃煤电站项目1号机组汽轮发电机组所配的汽轮机润滑油处理装置，与亚临界、一次再热、双缸（即高中压合缸）双排汽凝汽式汽轮机相配套。它包括汽轮机润滑油处理装置的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本技术协议提出的是最低限度的

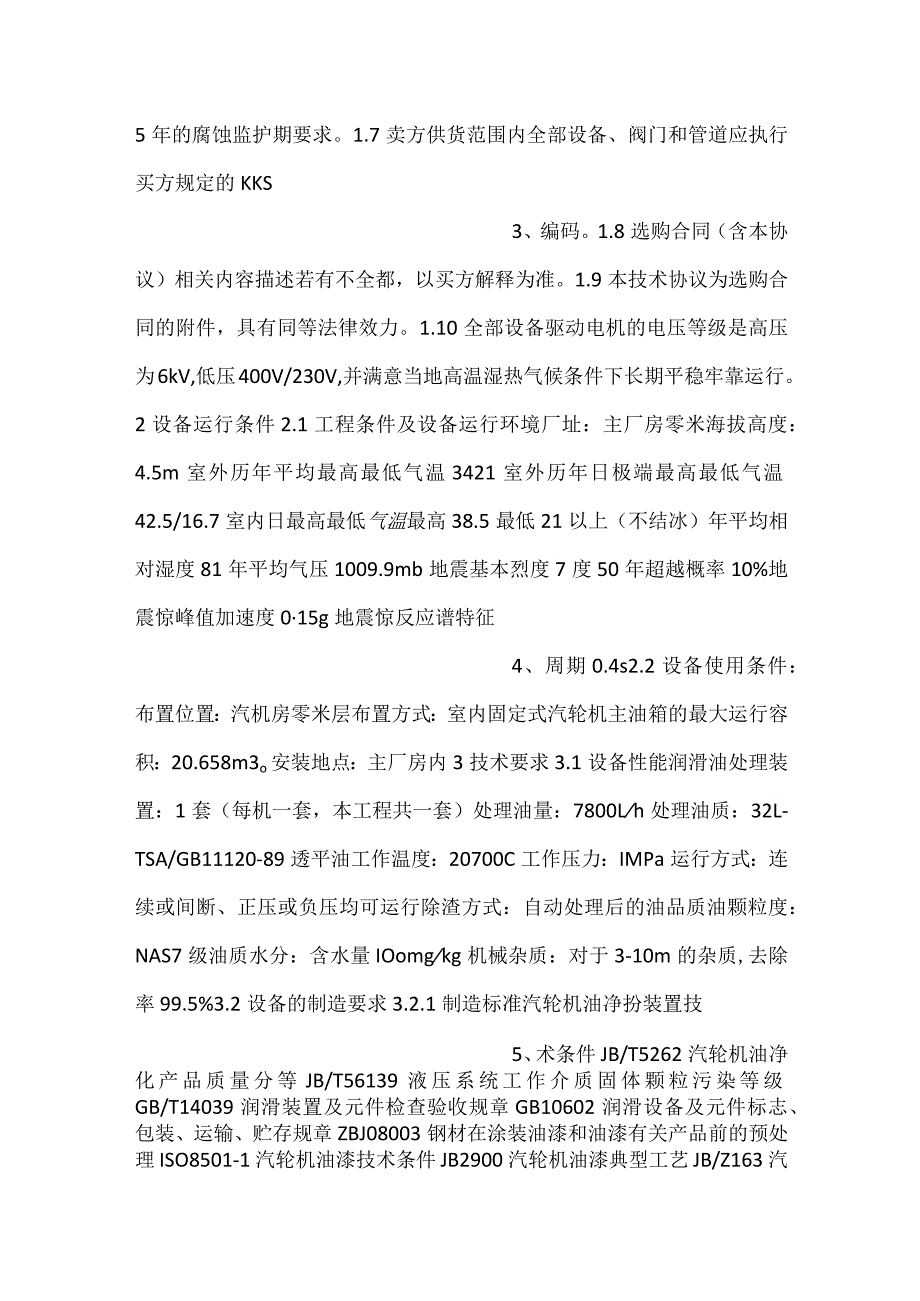

2、技术要求，并未对2、一切技术细节作出规定，也未详细引述有关标准和规范的条文。卖方应供应符合本技术协议和工业标准的优质产品。1.3在签订合同后，因技术协议标准和规程发生变化，买方有权以书面形式提出补充要求。详细项目由招、卖方共同商定。1.4本技术协议所使用的标准如与卖方所执行的标准发生冲突时，应按较高标准执行。1.5产品应在相应工程或相像条件下有2台以上运行并超过两年已证明平安牢靠，或能供应引进成熟技术进行合作生产的产品。1.6设备的油漆要考虑到当地的环境及海水盐雾的影响，卖方所供设备应满意从业主签发PAC证书之日起2年质保期和5年的腐蚀监护期要求。1.7卖方供货范围内全部设备、阀门和管道应执行
3、买方规定的KKS3、编码。1.8选购合同（含本协议）相关内容描述若有不全都，以买方解释为准。1.9本技术协议为选购合同的附件，具有同等法律效力。1.10全部设备驱动电机的电压等级是高压为6kV,低压400V/230V,并满意当地高温湿热气候条件下长期平稳牢靠运行。2设备运行条件2.1工程条件及设备运行环境厂址：主厂房零米海拔高度：4.5m室外历年平均最高最低气温3421室外历年日极端最高最低气温42.5/16.7室内日最高最低气温最高38.5最低21以上（不结冰）年平均相对湿度81年平均气压1009.9mb地震基本烈度7度50年超越概率10%地震惊峰值加速度015g地震惊反应谱特征4、周期0.

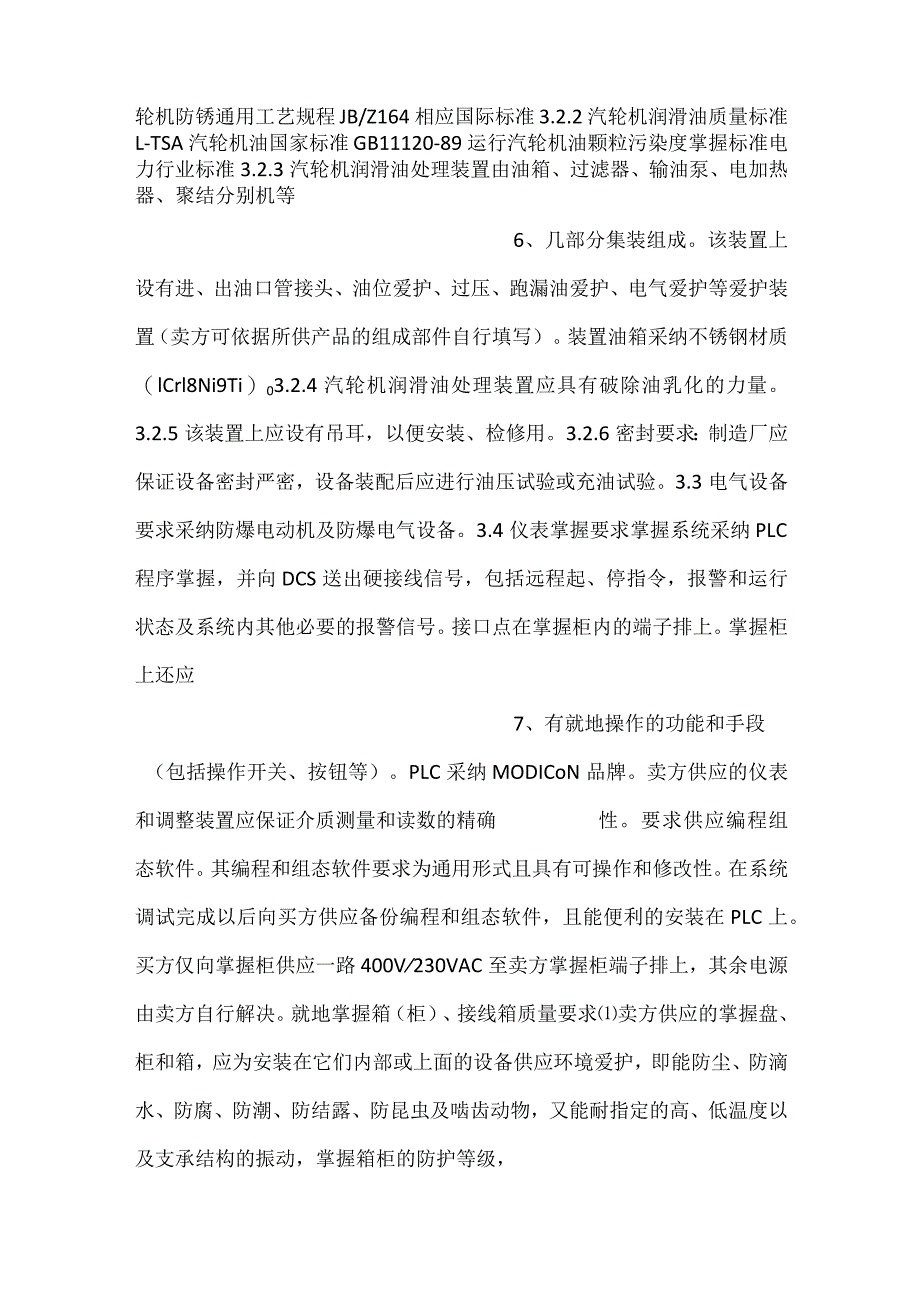

4、4s2.2设备使用条件：布置位置：汽机房零米层布置方式：室内固定式汽轮机主油箱的最大运行容积：20.658m3o安装地点：主厂房内3技术要求3.1设备性能润滑油处理装置：1套（每机一套，本工程共一套）处理油量：7800Lh处理油质：32L-TSA/GB11120-89透平油工作温度：20700C工作压力：IMPa运行方式：连续或间断、正压或负压均可运行除渣方式：自动处理后的油品质油颗粒度：NAS7级油质水分：含水量IOomgkg机械杂质：对于3-10m的杂质,去除率99.5%3.2设备的制造要求3.2.1制造标准汽轮机油净扮装置技5、术条件JB/T5262汽轮机油净化产品质量分等JB/T561
5、39液压系统工作介质固体颗粒污染等级GB/T14039润滑装置及元件检查验收规章GB10602润滑设备及元件标志、包装、运输、贮存规章ZBJ08003钢材在涂装油漆和油漆有关产品前的预处理ISO8501-1汽轮机油漆技术条件JB2900汽轮机油漆典型工艺JB/Z163汽轮机防锈通用工艺规程JB/Z164相应国际标准3.2.2汽轮机润滑油质量标准L-TSA汽轮机油国家标准GB11120-89运行汽轮机油颗粒污染度掌握标准电力行业标准3.2.3汽轮机润滑油处理装置由油箱、过滤器、输油泵、电加热器、聚结分别机等6、几部分集装组成。该装置上设有进、出油口管接头、油位爱护、过压、跑漏油爱护、电气爱护等爱
6、护装置（卖方可依据所供产品的组成部件自行填写）。装置油箱采纳不锈钢材质（lCrl8Ni9Ti）03.2.4汽轮机润滑油处理装置应具有破除油乳化的力量。3.2.5该装置上应设有吊耳，以便安装、检修用。3.2.6密封要求：制造厂应保证设备密封严密，设备装配后应进行油压试验或充油试验。3.3电气设备要求采纳防爆电动机及防爆电气设备。3.4仪表掌握要求掌握系统采纳PLC程序掌握，并向DCS送出硬接线信号，包括远程起、停指令，报警和运行状态及系统内其他必要的报警信号。接口点在掌握柜内的端子排上。掌握柜上还应7、有就地操作的功能和手段（包括操作开关、按钮等）。PLC采纳MODICoN品牌。卖方供应的仪表和
7、调整装置应保证介质测量和读数的精确性。要求供应编程组态软件。其编程和组态软件要求为通用形式且具有可操作和修改性。在系统调试完成以后向买方供应备份编程和组态软件，且能便利的安装在PLC上。买方仅向掌握柜供应一路400V230VAC至卖方掌握柜端子排上，其余电源由卖方自行解决。就地掌握箱（柜）、接线箱质量要求卖方供应的掌握盘、柜和箱，应为安装在它们内部或上面的设备供应环境爱护，即能防尘、防滴水、防腐、防潮、防结露、防昆虫及啮齿动物，又能耐指定的高、低温度以及支承结构的振动，掌握箱柜的防护等级，8、室内安装标准为IP55（相当于NEMA12）；室外安装标准为IP66（相当于NEMA4）o盘、柜的设计
8、，材料选择和工艺应使其内、外表面光滑干净，没有焊接、朗钉或外侧消失的螺栓头。盘、柜应有足够的强度能经受住搬运、安装和运行期间电气短路产生的全部偶然应力。全部金属结构应坚固地接到盘内接地板上。盘、柜应有通风装置，以保证运行时内部温度不超过设备允许的温度极限值，如盘、柜内仅靠自然通风不能供应良好的散热，则应装设强迫通风装置。墙挂式掌握箱高度不应超过1200mmo电磁阀箱的电缆应从柜底引进，气源管应从侧面引进，进电磁阀箱气源管的减压器、分水过滤器、油雾器等应安放在电磁阀箱内，并与电磁阀配套装好。（29、）卖方供应的就地掌握柜内电器元件按以下要求选型：接触器采纳施耐德产品，继电器采纳OMRoN产品，开
9、关和回路元件采纳施耐德产品，操作按钮、开关选用EAO或等同产品，接线端子采纳魏德米勒产品。其余元件采纳合资产品。柜内具有照明设备，并配有检修电源插座。（3）掌握柜的钢板厚度不得小于2.5mm,就地掌握柜、接线盒、端子箱采纳不锈钢，以满意当地防盐雾腐蚀技术要求。（4）就地仪控设备、电机到就地掌握箱的电缆套管要求采纳高质量、防腐的塑料软管，电缆软接头必需是高强度塑料材质的，电缆管转接头必需是SS316材质的。卖方供应系统内的全部仪表及其安装附件，就地仪表至掌握柜的电缆设计和供货也由卖方供应和负责接线10、。为削减仪表设备的种类,便于运行管理，仪表选型应满意全厂统一规划要求，按下列原则配供：变送器：
10、进口罗斯蒙特3051系列、EJA产品。规律开关：进口SOR产品。就地温度计采纳双金属温度计，不得采纳水银温度计。表盘直径为15Omm,精度为1.5级;压力表采纳万向型,表盘直径为150mm,精度为L5级。温度测量采纳PTloO双支热电阻、E/K分度双支铠装热电偶。采纳国产名牌产品。就地液位计采纳磁翻板液位计，选用上海雄风产品。全部仪表设备应能够防盐雾腐蚀，采纳不锈钢材质。卖方应供应具体的仪表及掌握设备清单由买方确认如下：编号名称规格型号数量生产厂家1、设备的仪表及爱护系统压力爱护器YX-150,11、01.6MPal个上自四厂压差开关1套美国SOR公司压力表Y-100,01.6MPal个上自四
11、厂真空表Y-100,-0.10MPaI个上自四厂PLC掌握器1套法国施耐德沟通接触器1套法国施耐德2、设备的电气掌握系统（电器掌握柜内）短路器1套法国施耐德帮助开关1套法国施耐德熔断器1套法国施耐德按钮1套法国施耐德开关1套法国施耐德电磁阀ZCo-DN501套重庆东方电磁阀厂截止阀DN50,PN1.61套自贡市工业阀门厂3.5其它特别要求3.5.1设备的清洁：出厂前，应清除内部的一切杂物及内外表面上的氧化皮、铁锈、油迹、粉笔、油漆标记等杂物。内部清洁度应达到国家润滑油洁2标准。3.5.2进12、出油口法兰均应采纳铸钢对焊法兰，并由卖方标明有关尺寸。4设备规范4.1设备名称：汽轮机润滑油处理装置
12、4.2型式（型号）及用途型式（型号）：聚结分别式（QYJB-7.8）用途：对汽轮机润滑油进行净化处理，除去杂质颗粒、水分，破除乳化，使汽轮机润滑油获得再生。4.3参数：（卖方可依据所供产品的型式供应各设备的参数）流量：7800lh过滤效率：98%（过滤效率为通过滤网的油量与总处理油量的百分比）过滤精度：lm油质水分：含水量低于50PPm本体形状尺寸：见附图设备本体重量：2600kg设备充油后重量：2900kg最大功率（起动时）：78kW起动时间：0.113、min停车时间（使用随机刹车器）：0.1min4.4油水分别箱或聚结分别器（油箱）有效容积：0.8m3外形：圆形工作压力：0.5MPa结构
13、型式：卧式台数：1台4.5滤网网孔口径:IUm过滤精度：lum4.6供油泵型号：2CY-8/0.6流量：9m3h扬程：06MPa台数：2台驱动装置：电动机型号：YB132S-6功率：3kW电压：400V转数：960rmin台数：1台4.7电加热器型号：JRQ-8加热器功率：8kW或6kW温度掌握范围：3080电功率：72kW电压：230V台数：1台4.8真空泵型号：2X-30形式：旋片14、式工作真空：0.0920.096MPa抽气速率：108m3h台数：1台驱动装置：电动机型号：YB100L2-4功率:3kW电压:400V转数：1450r/min台数：1台4.9爱护过滤器（粗过滤器）型号：C
14、LQ-7.8过滤精度：15um台数：1台4.10冲洗过滤器（精过滤器）型号：JLQ-7.8过滤精度：Ium台数：1台4.11油水界面仪型号：A34W量程：0800件数：14.12油位计型号：UHe-IooO量程：O100O件数：14.13油位爱护装置型号：WBK-I低位报警值：20Omm高位报警值：8015Omm高、低油位时，发出声光信号并自动启、停供油泵。4.14供油泵过压爱护装置型号:YX-150z01.6MPa过压值：0.6MPa套数：1套当输油泵出口油压超过此值时，发出声光报警信号并自动停止输油泵。4.15PLC掌握器型号：MXT-102台数：1台5质量保证和试验5.1汽轮机润滑油处理
15、装置的制造按3.2条标准执行。5.2材料试验材料应依据标准试验，试验资料应供应给买方。5.3工厂试验汽轮机润滑油处理装置制成后须进行试验及检查，试验的项目要求应在图纸上注明。5.4现场试验5.4.1汽轮机润滑油处理装置安装后，买方只做验证规定的运转试验及严密性试验，现场不做异16、种金属的焊接。5.4.2进行现场试验时,卖方应派人到现场关心指导，并解决试验中的问题。6供货范围6.1我方交付成套的汽轮机润滑油处理设备,包括驱动装置、帮助设备、附件、掌握柜、仪表及安装附件（仪表导管阀门仪表架等）、以及掌握柜至就地设备的连接电缆并负责连接。6.2成套供应的装置及附件包括：供油泵及其配套的电动机1台爱
16、护过滤器1套冲洗过滤器1套聚结分别器1台油水界面仪1套油位爱护装置1套供油泵过压爱护装置1套掌握器1套压力表（包括仪表导管、阀门等附件）1套温度计1只其它爱护装置1套油处理装置与主油箱之间的连接管道50米阀门、法兰组件（当有特别要求时）1套台板及地17、脚螺栓1套设备外部接口反法兰、螺栓、螺母及垫片等附件1套设备范围（单台机组开列）：编号名称部件名称规格型号数量生产厂家一润滑油净扮装置QYJB-7.81套本公司1、真空分别方式真空系统真空泵及电机1台上海凯尼真空设备有限公司冷凝器1个本公司输油系统输油泵2CY-8/0.61台美国威肯公司油泵电机（防爆）YB112M-61台重庆电机公司雾化真空闪蒸系统（真空分别室内）雾化发生器1套引进法国技术循环蒸储系统1套引进英国技术复式三维立体闪蒸系统1套引进德国技术微克系统1套引进日本技术过滤系统吸油过滤器40ml个本公司爱护过滤器15ml个本公司精密过滤器Iml个本公司磁性过滤器1个本公司恒温系统加18、热器川Q-81套北京电
