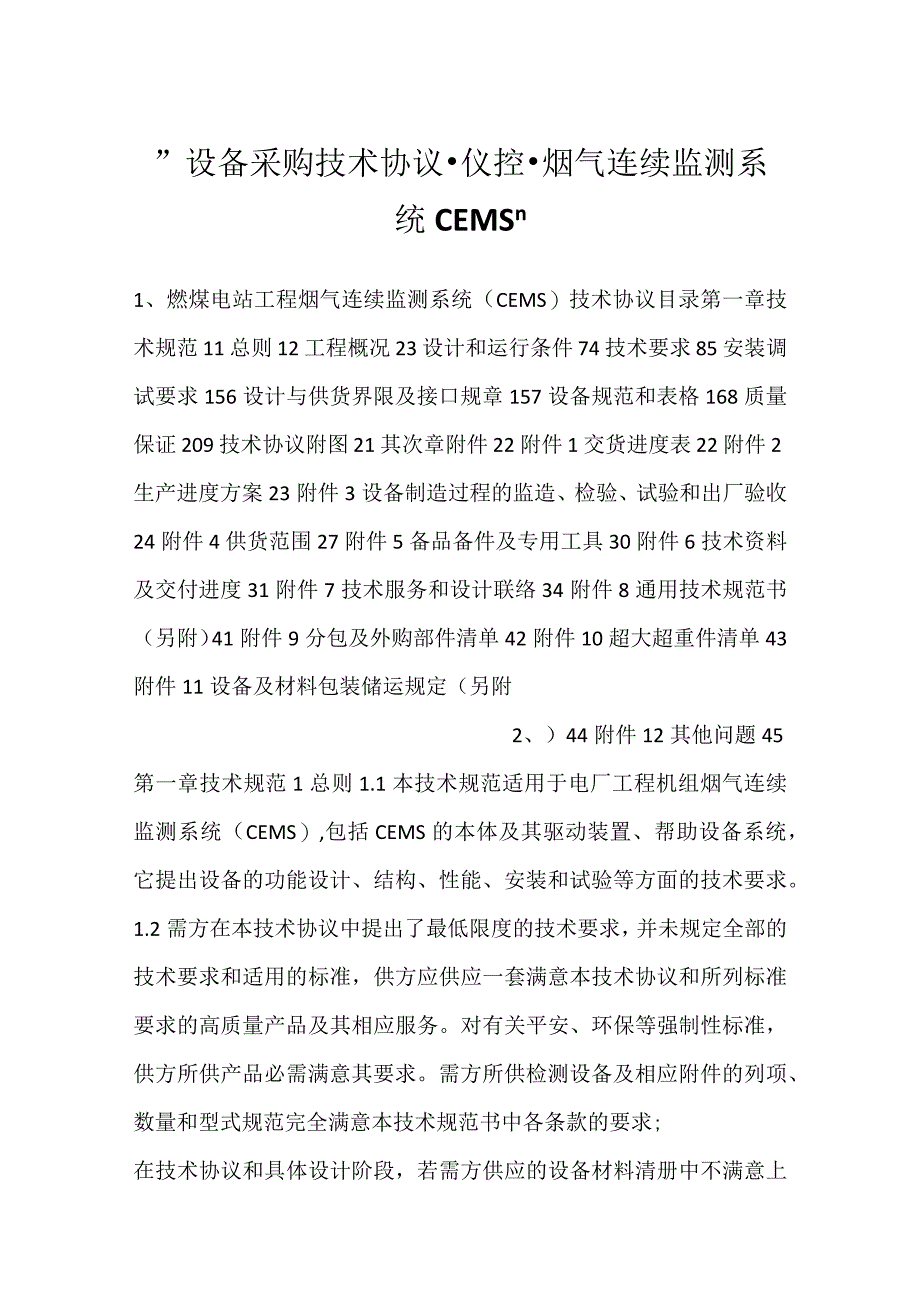

1、”设备采购技术协议仪控烟气连续监测系统CEMSn1、燃煤电站工程烟气连续监测系统（CEMS）技术协议目录第一章技术规范11总则12工程概况23设计和运行条件74技术要求85安装调试要求156设计与供货界限及接口规章157设备规范和表格168质量保证209技术协议附图21其次章附件22附件1交货进度表22附件2生产进度方案23附件3设备制造过程的监造、检验、试验和出厂验收24附件4供货范围27附件5备品备件及专用工具30附件6技术资料及交付进度31附件7技术服务和设计联络34附件8通用技术规范书（另附）41附件9分包及外购部件清单42附件10超大超重件清单43附件11设备及材料包装储运规定（另附
2、2、）44附件12其他问题45第一章技术规范1总则1.1本技术规范适用于电厂工程机组烟气连续监测系统（CEMS）,包括CEMS的本体及其驱动装置、帮助设备系统，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2需方在本技术协议中提出了最低限度的技术要求，并未规定全部的技术要求和适用的标准，供方应供应一套满意本技术协议和所列标准要求的高质量产品及其相应服务。对有关平安、环保等强制性标准，供方所供产品必需满意其要求。需方所供检测设备及相应附件的列项、数量和型式规范完全满意本技术规范书中各条款的要求;在技术协议和具体设计阶段，若需方供应的设备材料清册中不满意上述要求时，需方应负责3

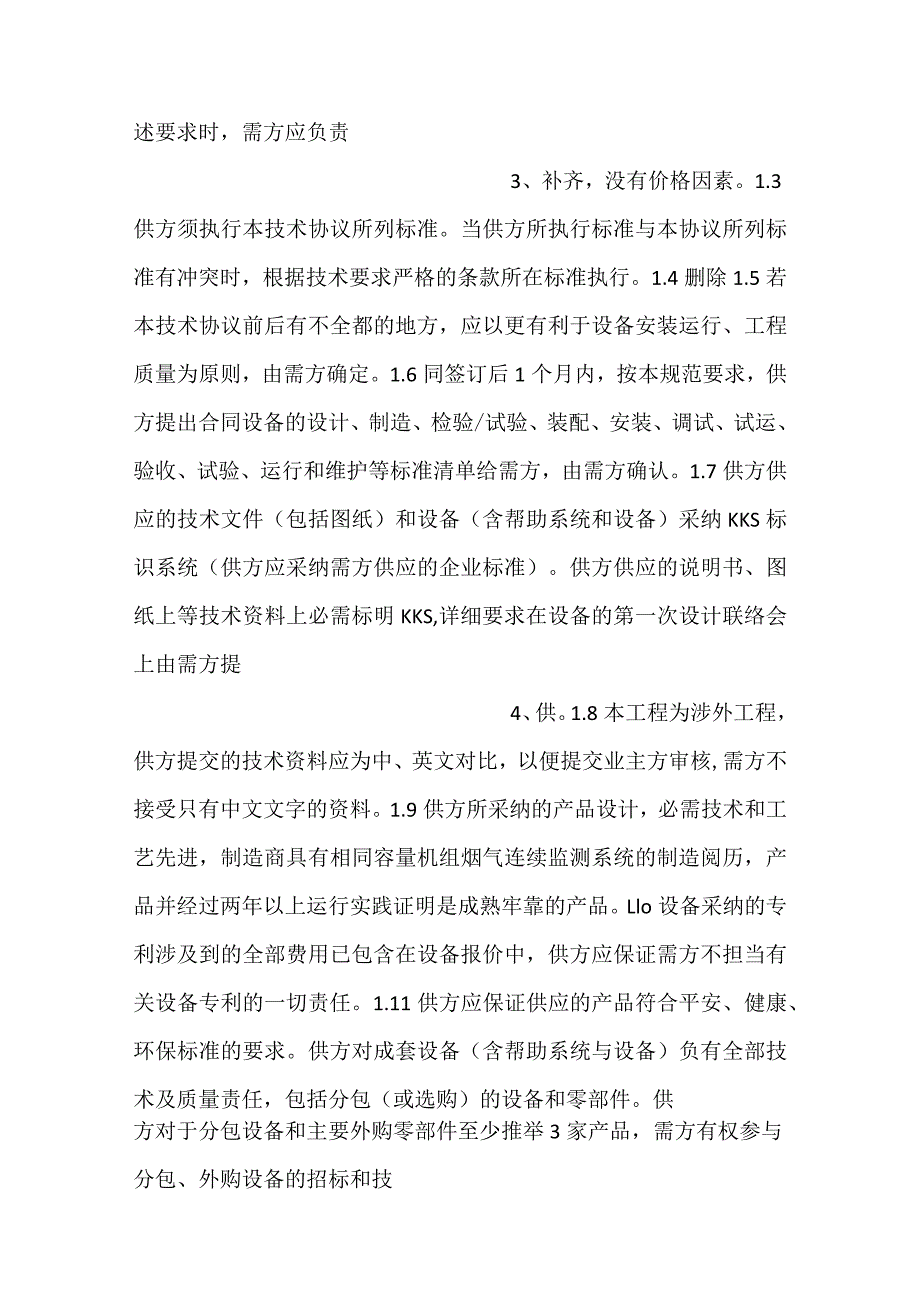

3、、补齐，没有价格因素。1.3供方须执行本技术协议所列标准。当供方所执行标准与本协议所列标准有冲突时，根据技术要求严格的条款所在标准执行。1.4删除1.5若本技术协议前后有不全都的地方，应以更有利于设备安装运行、工程质量为原则，由需方确定。1.6同签订后1个月内，按本规范要求，供方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给需方，由需方确认。1.7供方供应的技术文件（包括图纸）和设备（含帮助系统和设备）采纳KKS标识系统（供方应采纳需方供应的企业标准）。供方供应的说明书、图纸上等技术资料上必需标明KKS,详细要求在设备的第一次设计联络会上由需方
4、提4、供。1.8本工程为涉外工程，供方提交的技术资料应为中、英文对比，以便提交业主方审核,需方不接受只有中文文字的资料。1.9供方所采纳的产品设计，必需技术和工艺先进，制造商具有相同容量机组烟气连续监测系统的制造阅历，产品并经过两年以上运行实践证明是成熟牢靠的产品。Llo设备采纳的专利涉及到的全部费用已包含在设备报价中，供方应保证需方不担当有关设备专利的一切责任。1.11供方应保证供应的产品符合平安、健康、环保标准的要求。供方对成套设备（含帮助系统与设备）负有全部技术及质量责任，包括分包（或选购）的设备和零部件。供方对于分包设备和主要外购零部件至少推举3家产品，需方有权参与分包、外购设备的招标

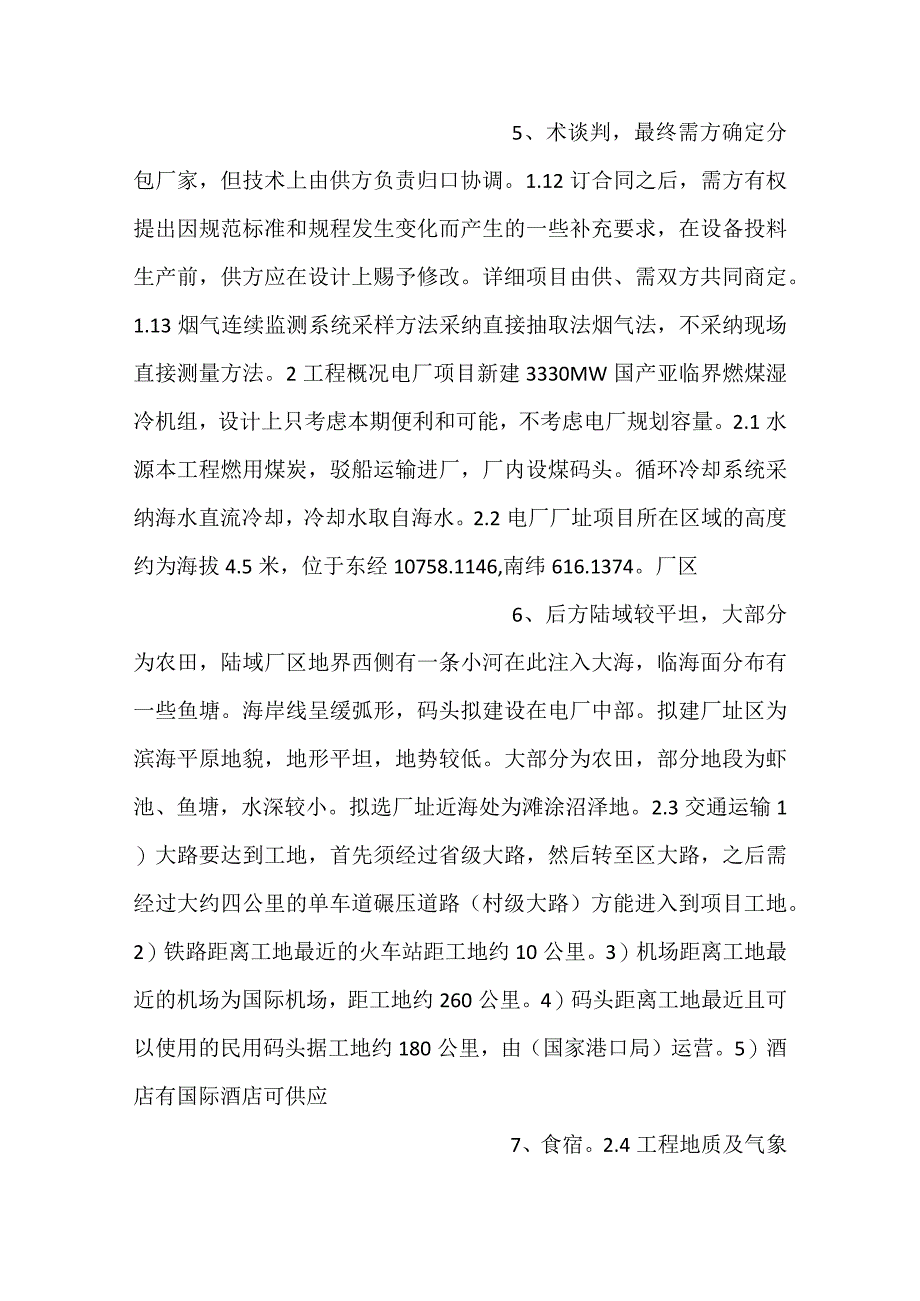

5、和技5、术谈判，最终需方确定分包厂家，但技术上由供方负责归口协调。1.12订合同之后，需方有权提出因规范标准和规程发生变化而产生的一些补充要求，在设备投料生产前，供方应在设计上赐予修改。详细项目由供、需双方共同商定。1.13烟气连续监测系统采样方法采纳直接抽取法烟气法，不采纳现场直接测量方法。2工程概况电厂项目新建3330MW国产亚临界燃煤湿冷机组，设计上只考虑本期便利和可能，不考虑电厂规划容量。2.1水源本工程燃用煤炭，驳船运输进厂，厂内设煤码头。循环冷却系统采纳海水直流冷却，冷却水取自海水。2.2电厂厂址项目所在区域的高度约为海拔4.5米，位于东经10758.1146,南纬616.1374
6、。厂区6、后方陆域较平坦，大部分为农田，陆域厂区地界西侧有一条小河在此注入大海，临海面分布有一些鱼塘。海岸线呈缓弧形，码头拟建设在电厂中部。拟建厂址区为滨海平原地貌，地形平坦，地势较低。大部分为农田，部分地段为虾池、鱼塘，水深较小。拟选厂址近海处为滩涂沼泽地。2.3交通运输1）大路要达到工地，首先须经过省级大路，然后转至区大路，之后需经过大约四公里的单车道碾压道路（村级大路）方能进入到项目工地。2）铁路距离工地最近的火车站距工地约10公里。3）机场距离工地最近的机场为国际机场，距工地约260公里。4）码头距离工地最近且可以使用的民用码头据工地约180公里，由（国家港口局）运营。5）酒店有国际酒
7、店可供应7、食宿。2.4工程地质及气象条件2.4.1气象部分气象站位于电厂厂址东南方向，距厂址直线距离为57km。气象站详细坐标为：南纬645、东经10818,气象站观测场高程为50m。资料统计年限为19832022年。2.4.1.1累年气象要素统计累年平均气压(hPa)：1031.6累年平均风速(m/s)：1.8累年平均最大风速(m/s)：3.2累年平均气温()：27.5累年平均最低气温()：23.3极端最低气温()：16.4发生日期：1990716累年平均最高气温()：33.4极端最高气温()：39.4发生日期：1997.10.17&1997.10.30累年平均相对湿度()：80.8累年平
8、均8、日照率()：68.1累年平均降雨量(mm)：2891.1累年年最大降雨量(mm)：3523.1发生时间：1989年累年年最小降雨量(mm)：1785.4发生时间：2022年累年最大一日降雨量(mm)：402.0mm2.4.1.2累年逐月气象要素统计123456789101112平均气压(hPa)1044.91017.11044.81012.51041.51013.01044.01046.21014.31044.01013.21043.2平均风速(ms)1.61.81.71.51.61.72.12.32.11.91.51.5平均最大风速(ms)2.83.13.02.62.72.93.9、8
9、4.23.83.62.72.7平均气温()27.026.127.527.128.226.727.427.927.929.127.527.6平均最低气温()23.822.923.823.423.722.322.422.622.624.323.624.1逐月最低气温19.418.31820.218.61916.417.517.519.520.220.1平均最高气温()32.231.533.432.833.932.633.734.534.635.733.032.8逐月最高气温3534.735.435.635.134.838.236.238.639.43936.9平均相对湿度(%)90.787.781
10、0、7.884.383.979.377.172.466.973.479.387.0平均日照(%)43.851.562.467.778.875.482.389.279.071.158.757.1平均降雨量(mm)463.7376.4400.4351.9119.076.043.525.748.6136.0377.3472.5降雨量(mm)920.5648.5673.4708.2208334.8151107.9117.5283.7758752.12.4.1.3设计风速依据19832022年20年的实测年最大风速系列，采纳P型分布频率计算方法，统计出P型分布的计算参数为：EX=Il.85；CV=O.5
11、11、5；CsCv=6.75o据此计算出主要设计重现期的设计风速如下：100年一遇风速：39.80ms;50年一遇风速：33.03ms;20年一遇风速：24.57ms;10年一遇风速：18.74ms;2.4.2设计条件设计温度30.0(2)相对湿度平均最大99.0%设计湿度83.0%降雨密度J4)设计风速32.0ms(按ANSI标准乂5)基部加速度最大值G=0.15-0.158(基部乂6)设计地震力相当于中国规范：抗震设防烈度8度，设计基本地震加速度值为0.20g,设计地震分组和场地类别在一联会或另行供应。(7)海水温度设计点30.0(8)风力载荷设计风力载荷参照A12、NSI-A58.1或P
12、eraturanMUatanIndoneSia(印度尼西亚标准)计算。(9)设计大气压101.3kPa2.5电厂永久性服务设施2.5.1闭式循环冷却水系统的冷却水最高温度为38,o2.5.2开式循环冷却水系统的海水温度为30o2.5.3厂用和仪表用压缩空气系统供气压力为0.450.8MPa,工作压力下的露点比工作环境的最低温度低IOo2.5.4电源：沟通电源供电电压6kV380/220V；直流电源供电电压220V（动力）、IlOV（掌握）。2.6燃料成分分析2.6.1本期工程采纳褐煤，煤质分析资料见表2.6.1-1,煤质变化范围见表261-2。表261-113、煤质及灰成分分析表项目符号单位设
13、计煤种*最差煤种*最好煤种全水分Mt%30.035.028.0内在水分（空气干燥基水分）Mad%20.025.018.0收到基灰分Aar%3.786.003.00可燃基挥发分vdaf%52.8558.3143.48收到基挥发份Vy%35.0034.4030.00收到基低位发热量Qnet,arkJkgl75841633018840（Kcalkg）420229004500收至IJ基碳Car%47.6544.8449.68收到基氢Har%3362.804.07收到基氮Nar%0.770.650.55收到基氧Oar%14.2110.5014.61收到基硫Sar%O14、.230.210.09磨损指数无
14、资料无资料无资料哈氏可磨系数HGI/454565灰成分分析二氧化硅SiO211.7三氧化二铝AI2O312.0三氧化二铁Fe2o334.0氧化钙CaO14.0氧化镁Mg012.0三氧化硫SO313.67二氧化钛TiO20.3氧化钾K2O0.98氧化钠Na2O0.19其它1.16变形温度DT115011501150软化温度ST120222022200半球温度HToC125012501250流淌温度FT130013001300注：煤质成分分析表中最差煤种、最好煤种的成分构成是锅炉厂依据表2.6.1-2煤质变化范围，经过分析计算而得，并非化验所得，供参考使用。表2.615.1-2煤质变化范围表项目符
15、号单位变化范围工业分析（收到基）全水分Mt,ar%2535内在水分Minh%1525灰分Aar%36挥发份Var%3040固定碳FCar%2843收到基低位发热量Qnet.arkJkgl633018840Kcalkg39004500元素分析（干燥基）碳Cd%5576氢Hd%4.57氮Nd%0.51.5氧Od%1025全硫St,d%0.10.35灰Ad%36灰分析二氧化硅SiO2%1032三氧化二铝AL2O3%2.6329.2三氧化二铁Fe2O3%8.338.5氧化钙CaO%4.1820氧化镁MgO%8.316氧化钠Na2O%0.152氧化钾K20%0.052.16、4氧化钛TiO2%0.10.
16、7三氧化硫SO3%0.1215五氧化二磷P2O5%0.5-22.7灰熔点LD.1150S.T.1200H.T.1250F.T.1300哈氏可磨系数HGI45652.6.2燃料油本工程锅炉点火及助燃用油采纳高速柴油（HSD油）。油质分析参见表2.6.2-1（仅供参考）表2.6.2-1油质分析项目单位最小最大密度（15C）kgm3815870C.C.Ior45十六烷值48运动粘度（37.8C）CSt（厘沱）1.65.8体积百分比，蒸储温度300C%vol40凝固点C18全硫（重量百分比）%WtO.5腐蚀（铜片，3小时，IooC）一级（N.1）10%蒸余物残炭17、（重量百分比）wt.1水分（重量百分比）wt0.05机械杂质（重量百分比）WtCLOl灰分（重量百分比）%wt0.01强酸度mgKOH/g无总酸度mgKOH/gO.6闭口闪点C60色差（ASTM标准）3高位发热量（HHV）kCal/kgll.104低位发热量（LH
