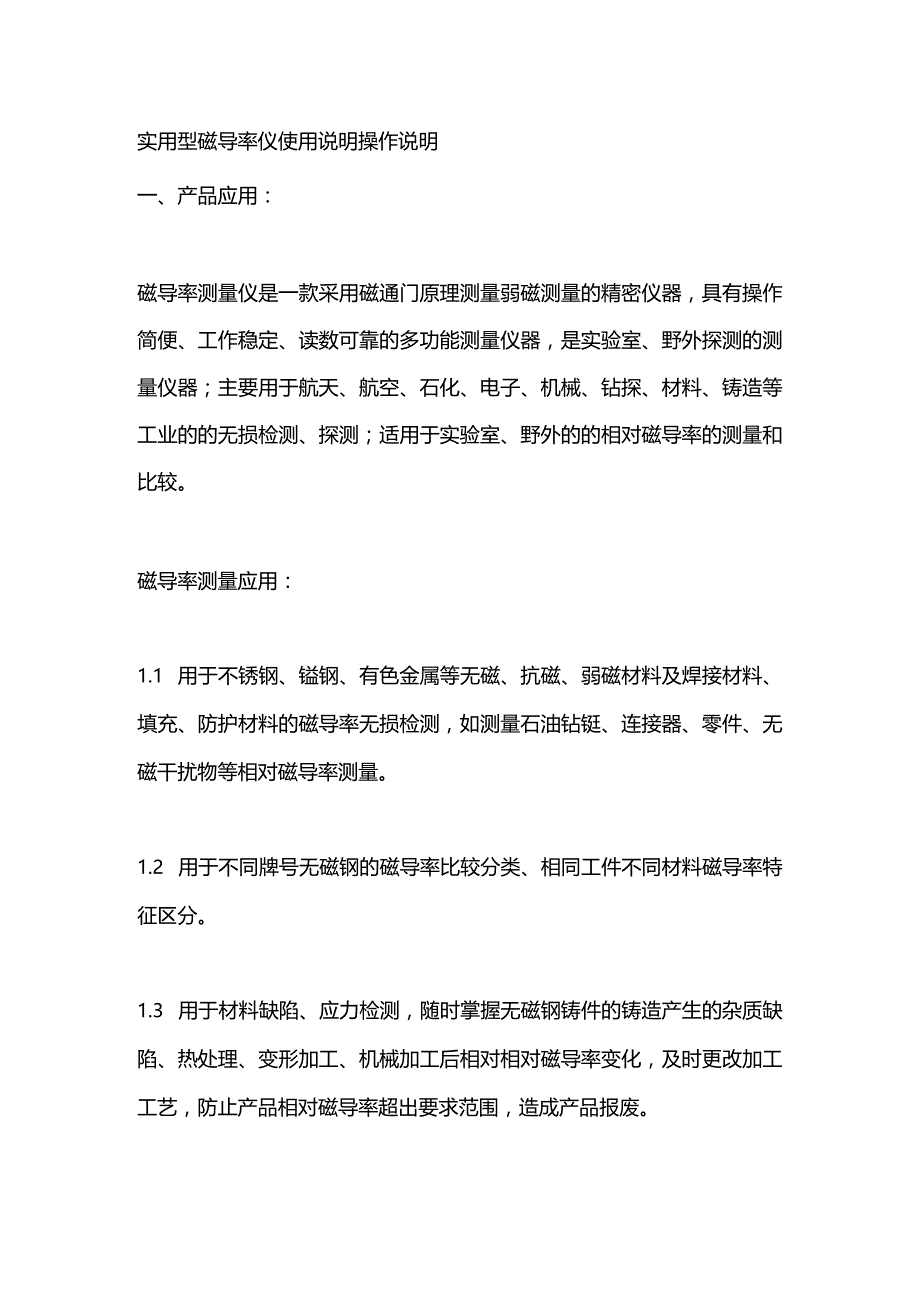

1、实用型磁导率仪使用说明操作说明一、产品应用：磁导率测量仪是一款采用磁通门原理测量弱磁测量的精密仪器，具有操作简便、工作稳定、读数可靠的多功能测量仪器，是实验室、野外探测的测量仪器；主要用于航天、航空、石化、电子、机械、钻探、材料、铸造等工业的的无损检测、探测；适用于实验室、野外的的相对磁导率的测量和比较。磁导率测量应用：1.1 用于不锈钢、镒钢、有色金属等无磁、抗磁、弱磁材料及焊接材料、填充、防护材料的磁导率无损检测，如测量石油钻铤、连接器、零件、无磁干扰物等相对磁导率测量。1.2 用于不同牌号无磁钢的磁导率比较分类、相同工件不同材料磁导率特征区分。1.3 用于材料缺陷、应力检测，随时掌握无磁

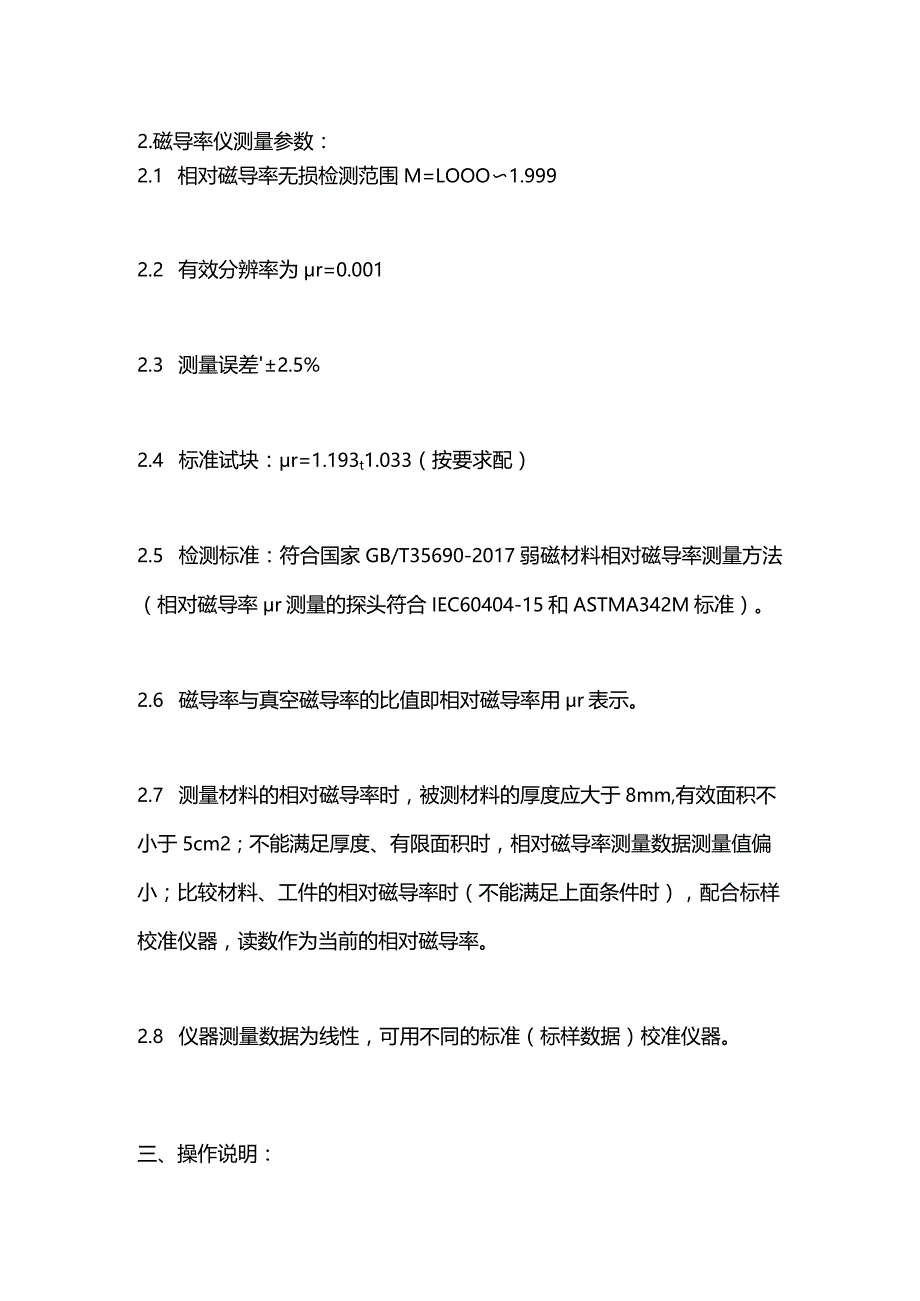

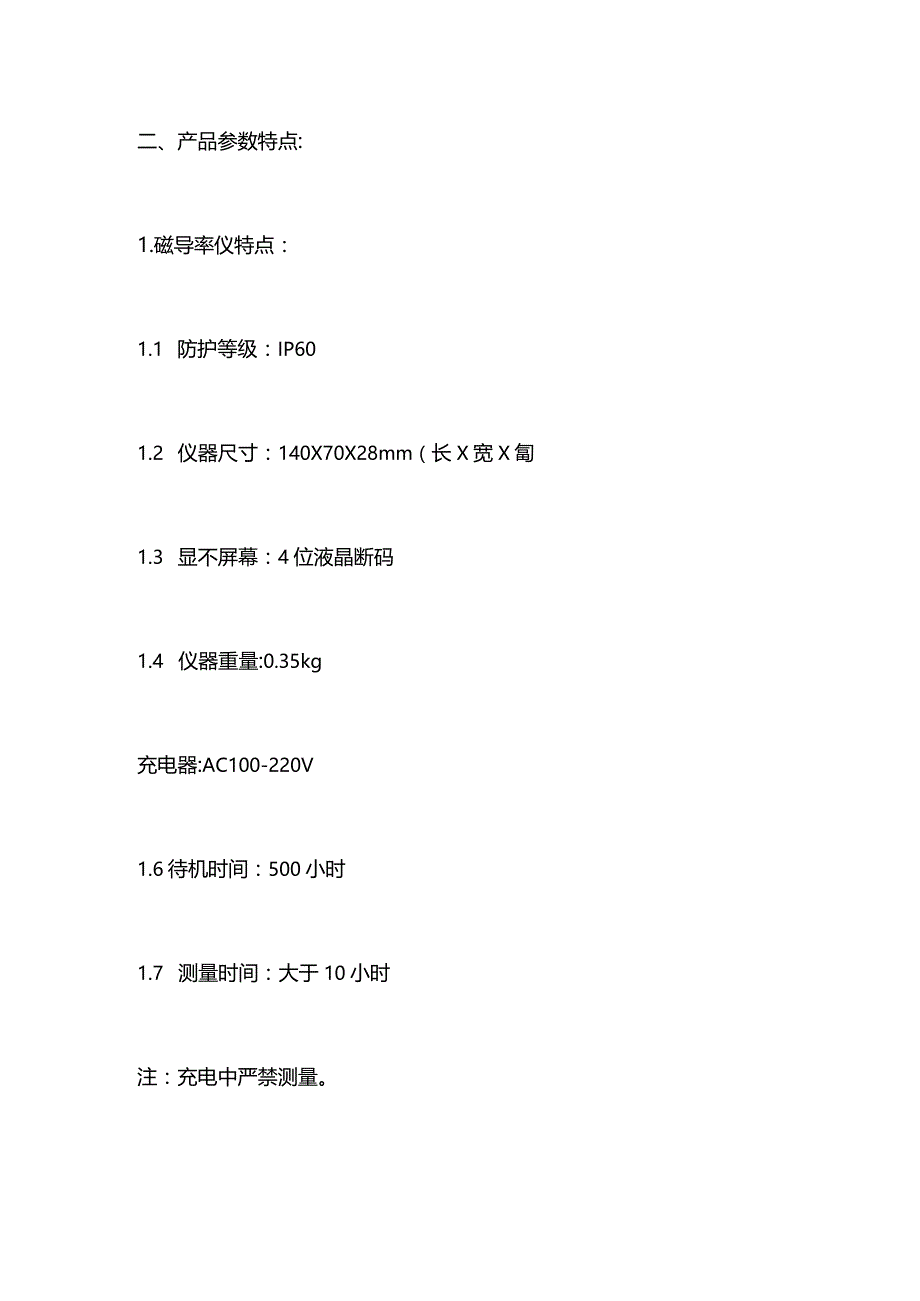

2、钢铸件的铸造产生的杂质缺陷、热处理、变形加工、机械加工后相对相对磁导率变化，及时更改加工工艺，防止产品相对磁导率超出要求范围，造成产品报废。二、产品参数特点:1.磁导率仪特点：1.1 防护等级：IP601.2 仪器尺寸：140X70X28mm（长X宽X匐1.3 显不屏幕：4位液晶断码1.4 仪器重量:0.35kg充电器:AC100-220V1.6待机时间：500小时1.7 测量时间：大于10小时注：充电中严禁测量。2.磁导率仪测量参数：2.1 相对磁导率无损检测范围M=LOOO1.9992.2 有效分辨率为r=0.0012.3 测量误差2.5%2.4 标准试块：r=1.193t1.033（按要
3、求配）2.5 检测标准：符合国家GB/T35690-2017弱磁材料相对磁导率测量方法（相对磁导率r测量的探头符合IEC60404-15和ASTMA342M标准）。2.6 磁导率与真空磁导率的比值即相对磁导率用r表示。2.7 测量材料的相对磁导率时，被测材料的厚度应大于8mm,有效面积不小于5cm2；不能满足厚度、有限面积时，相对磁导率测量数据测量值偏小；比较材料、工件的相对磁导率时（不能满足上面条件时），配合标样校准仪器，读数作为当前的相对磁导率。2.8 仪器测量数据为线性，可用不同的标准（标样数据）校准仪器。三、操作说明：1.HAD-JDZ-2C磁导率仪测量：1.I插上磁导率测量探头。1.
4、2按仪器面板上的电源键启动仪器。13使仪器预热10分钟1.4利用探头上的螺母调零，使仪器指示在正、负零之间。1.5把探头垂直于被测物体（注意应保持被测物体表面清洁，没有铁屑等铁磁粉末物），并轻轻接触被测物体表面，平移探头、选取仪器最大显示值+1.000即为本次测量的相对磁导率,相对磁导率用r表不O2.HAD-JDZ-2C磁导率仪校准：2.1 插上磁导率测量探头.2.2 按仪器面板上的电源键启动仪器。.2.3 使仪器预热10分钟（使用中校准不用预热）。2.4 利用探头上的螺母调零，使仪器指示在正、负零之间。2.5 把探头垂直于标样，意应保持被测物体表面清洁，没有铁屑等铁磁粉末物），并轻轻接触被测物体表面，平移探头到标样中间位置，仪器显示值+1.000等于标样的相对磁导率时，即为仪器测量数据；若仪器指示偏离该值，可通过调节仪器面板上的“校准调节”电位器调到标样数据）。四、使用说明：1.仪器、探头属敏感器件，须严格管理，使用时应轻拿轻放，不可敲打或撞击。2 .仪器探头严禁测量或接触铁磁物材料。3 .测量完毕后应及时套上探头防护盖，以防探头接触铁磁物。4 .仪器保管时，仪器、探头要远离铁、磁材料、零件等。5 .出厂时经过严格校准，不要随意打开。否则，仪器需返厂重新校准。6 .探头漂移、测量灵敏度下降后续返厂修理或更换。7 .为了保证仪器测量准确度，在测量过程中仪器可随时校准。
