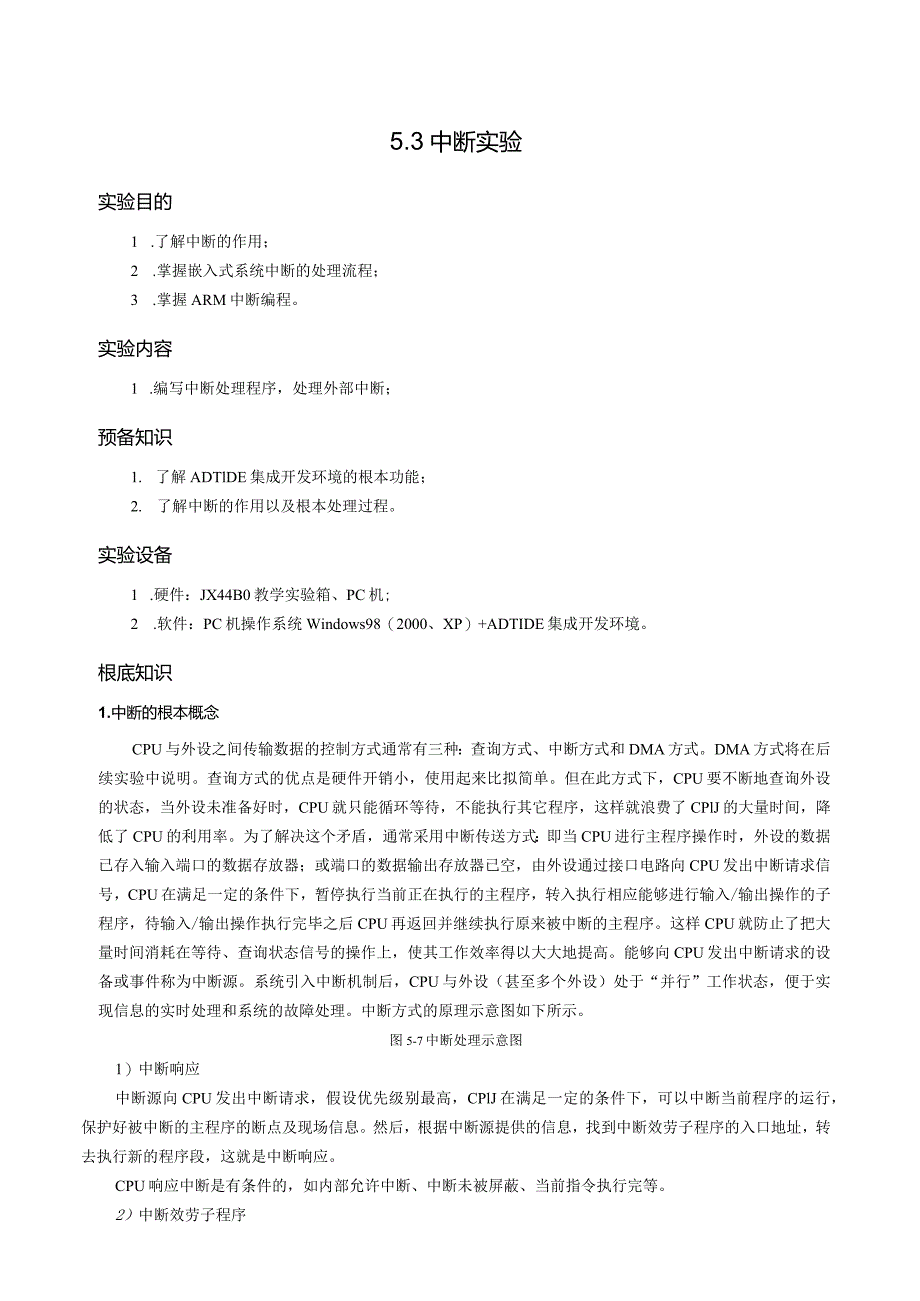

1、5.3中断实验实验目的1 .了解中断的作用；2 .掌握嵌入式系统中断的处理流程；3 .掌握ARM中断编程。实验内容1 .编写中断处理程序，处理外部中断；预备知识1. 了解ADTlDE集成开发环境的根本功能；2. 了解中断的作用以及根本处理过程。实验设备1 .硬件：JX44B0教学实验箱、PC机;2 .软件：PC机操作系统Windows98（2000、XP）+ADTIDE集成开发环境。根底知识1.中断的根本概念CPU与外设之间传输数据的控制方式通常有三种：查询方式、中断方式和DMA方式。DMA方式将在后续实验中说明。查询方式的优点是硬件开销小，使用起来比拟简单。但在此方式下，CPU要不断地查询外
2、设的状态，当外设未准备好时，CPU就只能循环等待，不能执行其它程序，这样就浪费了CPlJ的大量时间，降低了CPU的利用率。为了解决这个矛盾，通常采用中断传送方式：即当CPU进行主程序操作时，外设的数据已存入输入端口的数据存放器；或端口的数据输出存放器已空，由外设通过接口电路向CPU发出中断请求信号，CPU在满足一定的条件下，暂停执行当前正在执行的主程序，转入执行相应能够进行输入/输出操作的子程序，待输入/输出操作执行完毕之后CPU再返回并继续执行原来被中断的主程序。这样CPU就防止了把大量时间消耗在等待、查询状态信号的操作上，使其工作效率得以大大地提高。能够向CPU发出中断请求的设备或事件称为
3、中断源。系统引入中断机制后，CPU与外设（甚至多个外设）处于“并行”工作状态，便于实现信息的实时处理和系统的故障处理。中断方式的原理示意图如下所示。图5-7中断处理示意图1）中断响应中断源向CPU发出中断请求，假设优先级别最高，CPlJ在满足一定的条件下，可以中断当前程序的运行，保护好被中断的主程序的断点及现场信息。然后，根据中断源提供的信息，找到中断效劳子程序的入口地址，转去执行新的程序段，这就是中断响应。CPU响应中断是有条件的，如内部允许中断、中断未被屏蔽、当前指令执行完等。2）中断效劳子程序CPU响应中断以后，就会中止当前的程序，转去执行一个中断效劳子程序，以完成为相应设备的效劳。中断

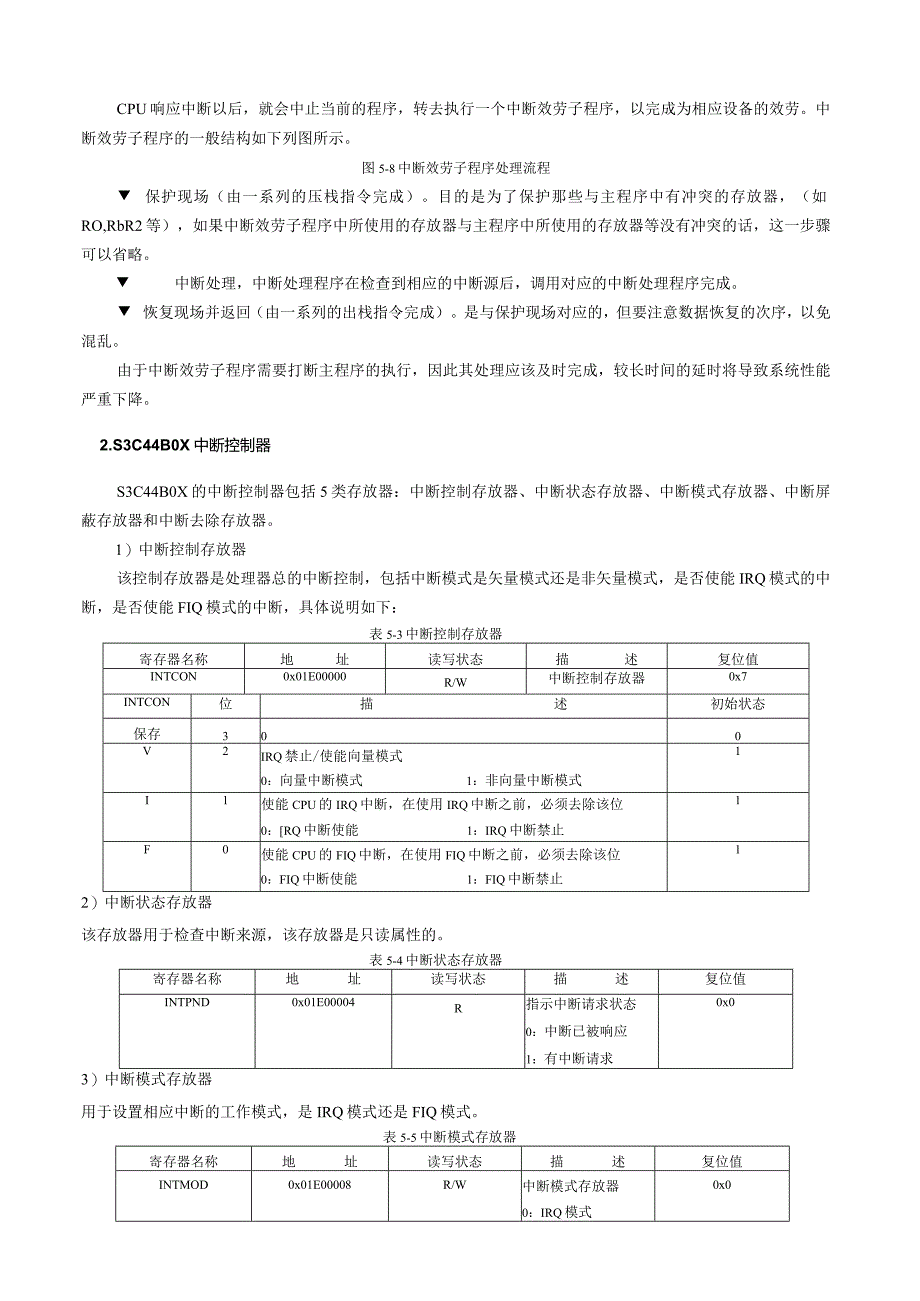

4、效劳子程序的一般结构如下列图所示。图5-8中断效劳子程序处理流程 保护现场（由一系列的压栈指令完成）。目的是为了保护那些与主程序中有冲突的存放器，（如RO,RbR2等），如果中断效劳子程序中所使用的存放器与主程序中所使用的存放器等没有冲突的话，这一步骤可以省略。 中断处理，中断处理程序在检查到相应的中断源后，调用对应的中断处理程序完成。 恢复现场并返回（由一系列的出栈指令完成）。是与保护现场对应的，但要注意数据恢复的次序，以免混乱。由于中断效劳子程序需要打断主程序的执行，因此其处理应该及时完成，较长时间的延时将导致系统性能严重下降。2.S3C44B0X中断控制器S3C44B0X的中断控制器包括
5、5类存放器：中断控制存放器、中断状态存放器、中断模式存放器、中断屏蔽存放器和中断去除存放器。1）中断控制存放器该控制存放器是处理器总的中断控制，包括中断模式是矢量模式还是非矢量模式，是否使能IRQ模式的中断，是否使能FIQ模式的中断，具体说明如下：表5-3中断控制存放器寄存器名称地址读写状态描述复位值INTCON0x01E00000R/W中断控制存放器0x7INTCON位描述初始状态保存300V2IRQ禁止/使能向量模式0：向量中断模式1：非向量中断模式1I1使能CPU的IRQ中断，在使用IRQ中断之前，必须去除该位0：RQ中断使能1：IRQ中断禁止1F0使能CPU的FIQ中断，在使用FIQ中

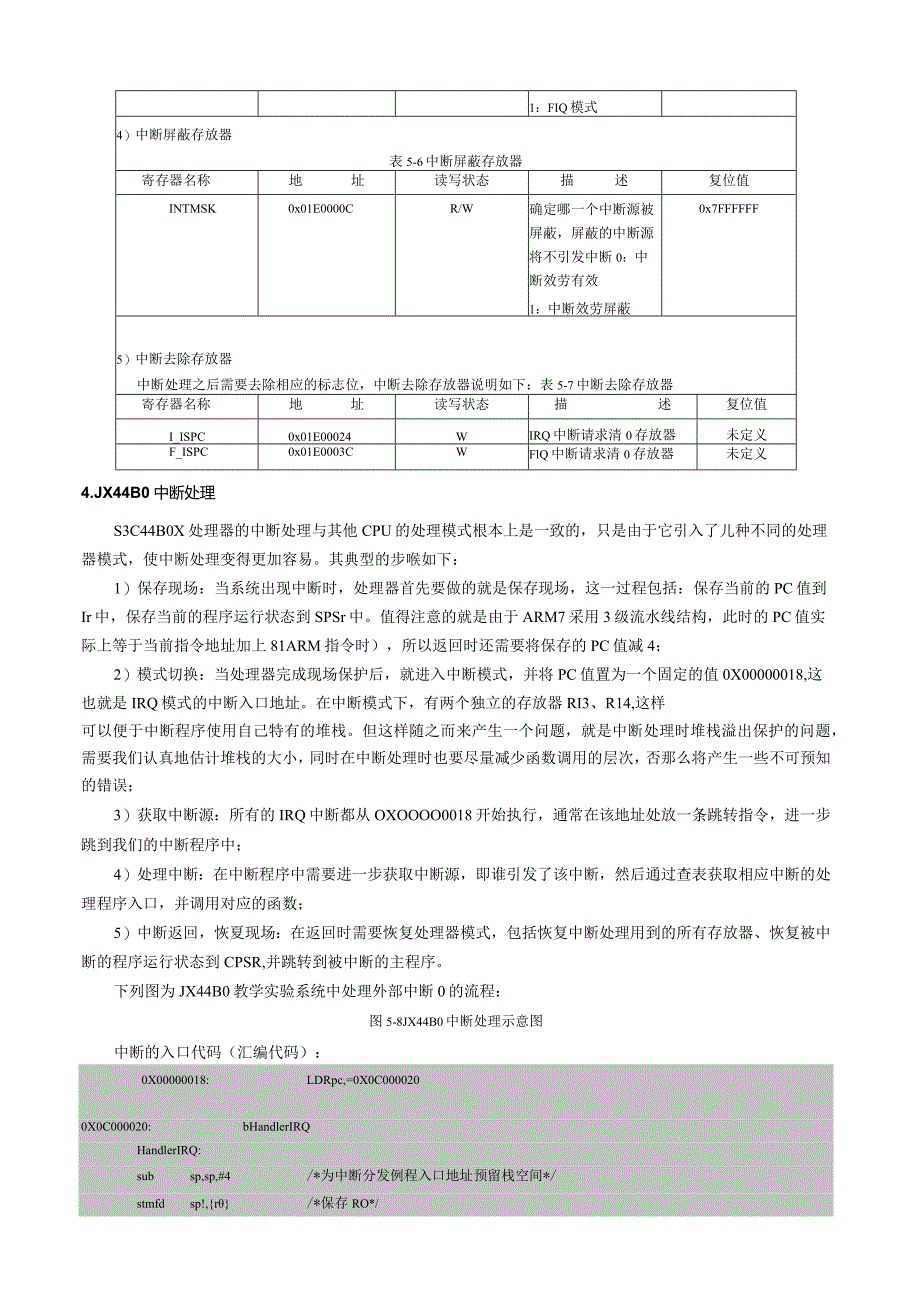

6、断之前，必须去除该位0：FIQ中断使能1：FIQ中断禁止12）中断状态存放器该存放器用于检查中断来源，该存放器是只读属性的。表5-4中断状态存放器寄存器名称地址读写状态描述复位值INTPND0x01E00004R指示中断请求状态0：中断已被响应1：有中断请求0x03）中断模式存放器用于设置相应中断的工作模式，是IRQ模式还是FIQ模式。表5-5中断模式存放器寄存器名称地址读写状态描述复位值INTMOD0x01E00008R/W中断模式存放器0：IRQ模式0x01：FIQ模式4）中断屏蔽存放器表5-6中断屏蔽存放器寄存器名称地址读写状态描述复位值INTMSK0x01E0000CR/W确定哪一个中
7、断源被屏蔽，屏蔽的中断源将不引发中断0：中断效劳有效1：中断效劳屏蔽0x7FFFFFF5）中断去除存放器中断处理之后需要去除相应的标志位，中断去除存放器说明如下：表5-7中断去除存放器寄存器名称地址读写状态描述复位值I_ISPC0x01E00024WIRQ中断请求清0存放器未定义F_ISPC0x01E0003CWFlQ中断请求清0存放器未定义4.JX44B0中断处理S3C44B0X处理器的中断处理与其他CPU的处理模式根本上是一致的，只是由于它引入了儿种不同的处理器模式，使中断处理变得更加容易。其典型的步喉如下：1）保存现场：当系统出现中断时，处理器首先要做的就是保存现场，这一过程包括：保存当
8、前的PC值到Ir中，保存当前的程序运行状态到SPSr中。值得注意的就是由于ARM7采用3级流水线结构，此时的PC值实际上等于当前指令地址加上81ARM指令时），所以返回时还需要将保存的PC值减4；2）模式切换：当处理器完成现场保护后，就进入中断模式，并将PC值置为一个固定的值0X00000018,这也就是IRQ模式的中断入口地址。在中断模式下，有两个独立的存放器RI3、R14,这样可以便于中断程序使用自己特有的堆栈。但这样随之而来产生一个问题，就是中断处理时堆栈溢出保护的问题，需要我们认真地估计堆栈的大小，同时在中断处理时也要尽量减少函数调用的层次，否那么将产生一些不可预知的错误；3）获取中断
9、源：所有的IRQ中断都从OXOOOO0018开始执行，通常在该地址处放一条跳转指令，进一步跳到我们的中断程序中；4）处理中断：在中断程序中需要进一步获取中断源，即谁引发了该中断，然后通过查表获取相应中断的处理程序入口，并调用对应的函数；5）中断返回，恢夏现场：在返回时需要恢复处理器模式，包括恢复中断处理用到的所有存放器、恢复被中断的程序运行状态到CPSR,并跳转到被中断的主程序。下列图为JX44B0教学实验系统中处理外部中断0的流程：图5-8JX44B0中断处理示意图中断的入口代码（汇编代码）：0X00000018:LDRpc,=0X0C0000200X0C000020:bHandlerIRQ
10、HandlerIRQ:subsp,sp,#4/*为中断分发例程入口地址预留栈空间*/stmfdsp!,r/*保存RO*/Idrr,=HandleIRQ/*将中断分发例程入口地址指针保存到RO中*/Idrr,r/将中断分发例程入口地址保存到RO中*/strr,sp,#4/*将中断分发例程入口地址保存到预留的堆栈空间*/Idmfdsp!,r,pc)/*将Ro和中断分发例程入口地址出栈,这条指令也*/*实现了一个跳转*/上述代码实际上就是一个三级跳，即从FLASH中跳到了RAM的中断入口，然后又从中断入口跳到中断分发例程入口。在此我们有一个前提条件，即必须在HandlelRQ地址处保存正确的分发例程
11、入口地址,如使用下面代码后ISrIRQ就是中断分发例程：Idrr,=HandleIRQIdrrl,=IsrIRQstrrl,r中断分发例程可以采用汇编语言和C语言两种格式编写，下面将分别列出这两种方式。1)用汇编代码编写的中断分发例程：IsrIRQ:*usingIISPRregister.*/subIr,Ir,#4stmfdsp!,lr/*保存中断返回的PC值*/stmfdsp!,r-r4/*备份存放器Ro-R4/subsp,sp,#4/*为PC预留栈空间*/stmfdsp!,r8-r9)/*备份存放器R8-R9/Idrr9,=I_ISPR/*读取中断状态*/Idrr9,r9cmpr9,#0x
12、0/*检查中断状态*/beqi2movr8,0x0*R8保存中断表的偏移*/i:/*逐位检查中断状态*/movsr9,r9,Isr#1bcsil/*如果该位等于1,那么处理这一中断*/addr8,r8,#4/*修改当前的中断偏移*/bi/*处理下一比特*/il:Idrr9,=HandleADC*HandleADC位于中断向量表起始位置，我们将该地址用作是中断向量表的基地址*/addr9,r9,r8/*计算入口地址指针：中断基地址加上偏移*/Idrr9,r9/*从地址向量表中获取入口地址*/strr9,sp,#8/*将入口地址保存到堆栈，并移动堆栈指针*/movIr,pc/*保存当前PC*/Id
13、mfdsp!,r8-r9,pc/调用中断例程/Idmfdsp!,r-r4,pc)7*中断返回，并恢复中断前的处理器模式*/i2:Idmfdsp!,r8-r9/*如果当前没有任何中断，直接返回*/addsp,sp,#4/*移动堆栈指针，该空间由第4句指令预留*/Idmfdsp!,r-r4,pc)7*中断返回，并恢复中断前的处理器模式*/2)用C代码编写的中断分发例程：如果采用GMJ编译器，需要将该函数定义为中断类型，使用关键字：.attribute.(interrupt(z,IRQ,z)。如下所示代码为C语言的IsrIRQ实现:typedef(*ISR_ROUTINE_ENTRY)(void);
