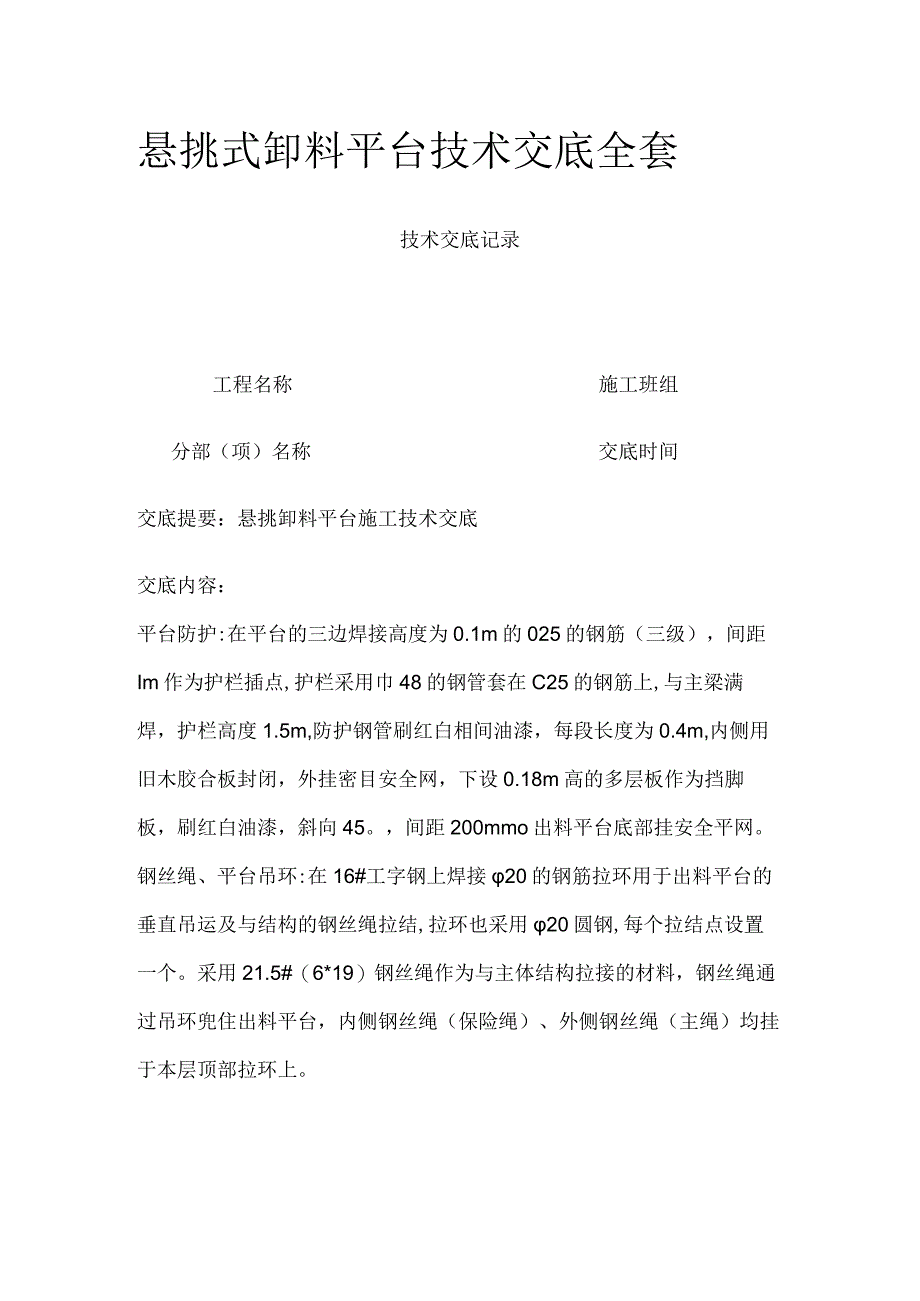

1、悬挑式卸料平台技术交底全套技术交底记录工程名称施工班组分部（项）名称交底时间交底提要：悬挑卸料平台施工技术交底交底内容：平台防护:在平台的三边焊接高度为0.1m的025的钢筋（三级），间距Im作为护栏插点,护栏采用巾48的钢管套在C25的钢筋上,与主梁满焊，护栏高度1.5m,防护钢管刷红白相间油漆，每段长度为0.4m,内侧用旧木胶合板封闭，外挂密目安全网，下设0.18m高的多层板作为挡脚板，刷红白油漆，斜向45。，间距200mmo出料平台底部挂安全平网。钢丝绳、平台吊环:在16#工字钢上焊接20的钢筋拉环用于出料平台的垂直吊运及与结构的钢丝绳拉结,拉环也采用20圆钢,每个拉结点设置一个。采用2

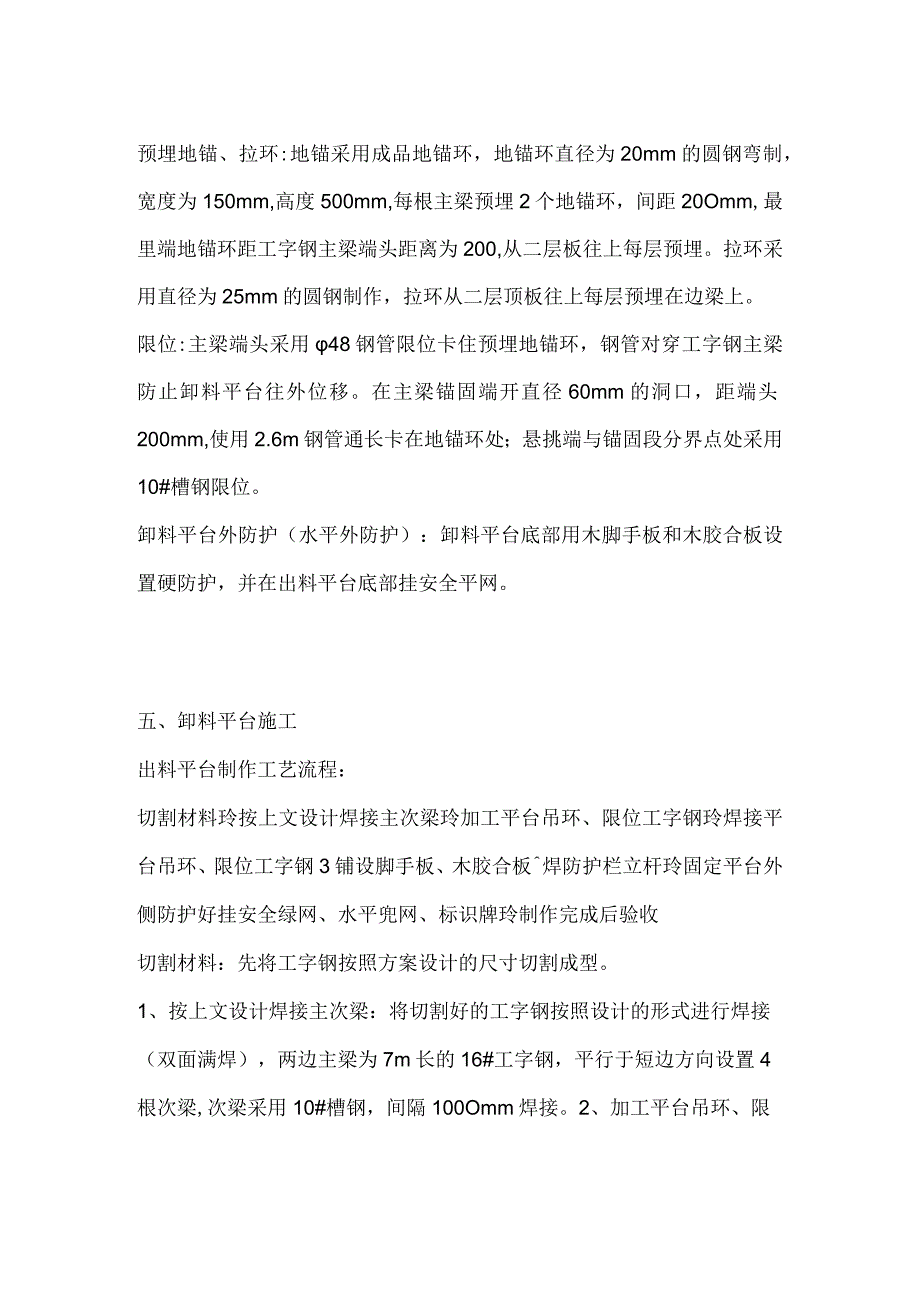

2、1.5#（6*19）钢丝绳作为与主体结构拉接的材料，钢丝绳通过吊环兜住出料平台，内侧钢丝绳（保险绳）、外侧钢丝绳（主绳）均挂于本层顶部拉环上。预埋地锚、拉环:地锚采用成品地锚环，地锚环直径为20mm的圆钢弯制，宽度为150mm,高度500mm,每根主梁预埋2个地锚环，间距20Omm,最里端地锚环距工字钢主梁端头距离为200,从二层板往上每层预埋。拉环采用直径为25mm的圆钢制作，拉环从二层顶板往上每层预埋在边梁上。限位:主梁端头采用48钢管限位卡住预埋地锚环，钢管对穿工字钢主梁防止卸料平台往外位移。在主梁锚固端开直径60mm的洞口，距端头200mm,使用2.6m钢管通长卡在地锚环处；悬挑端与锚
3、固段分界点处采用10#槽钢限位。卸料平台外防护（水平外防护）：卸料平台底部用木脚手板和木胶合板设置硬防护，并在出料平台底部挂安全平网。五、卸料平台施工出料平台制作工艺流程：切割材料玲按上文设计焊接主次梁玲加工平台吊环、限位工字钢玲焊接平台吊环、限位工字钢3铺设脚手板、木胶合板焊防护栏立杆玲固定平台外侧防护好挂安全绿网、水平兜网、标识牌玲制作完成后验收切割材料：先将工字钢按照方案设计的尺寸切割成型。1、按上文设计焊接主次梁：将切割好的工字钢按照设计的形式进行焊接（双面满焊），两边主梁为7m长的16#工字钢，平行于短边方向设置4根次梁,次梁采用10#槽钢，间隔100Omm焊接。2、加工平台吊环、限

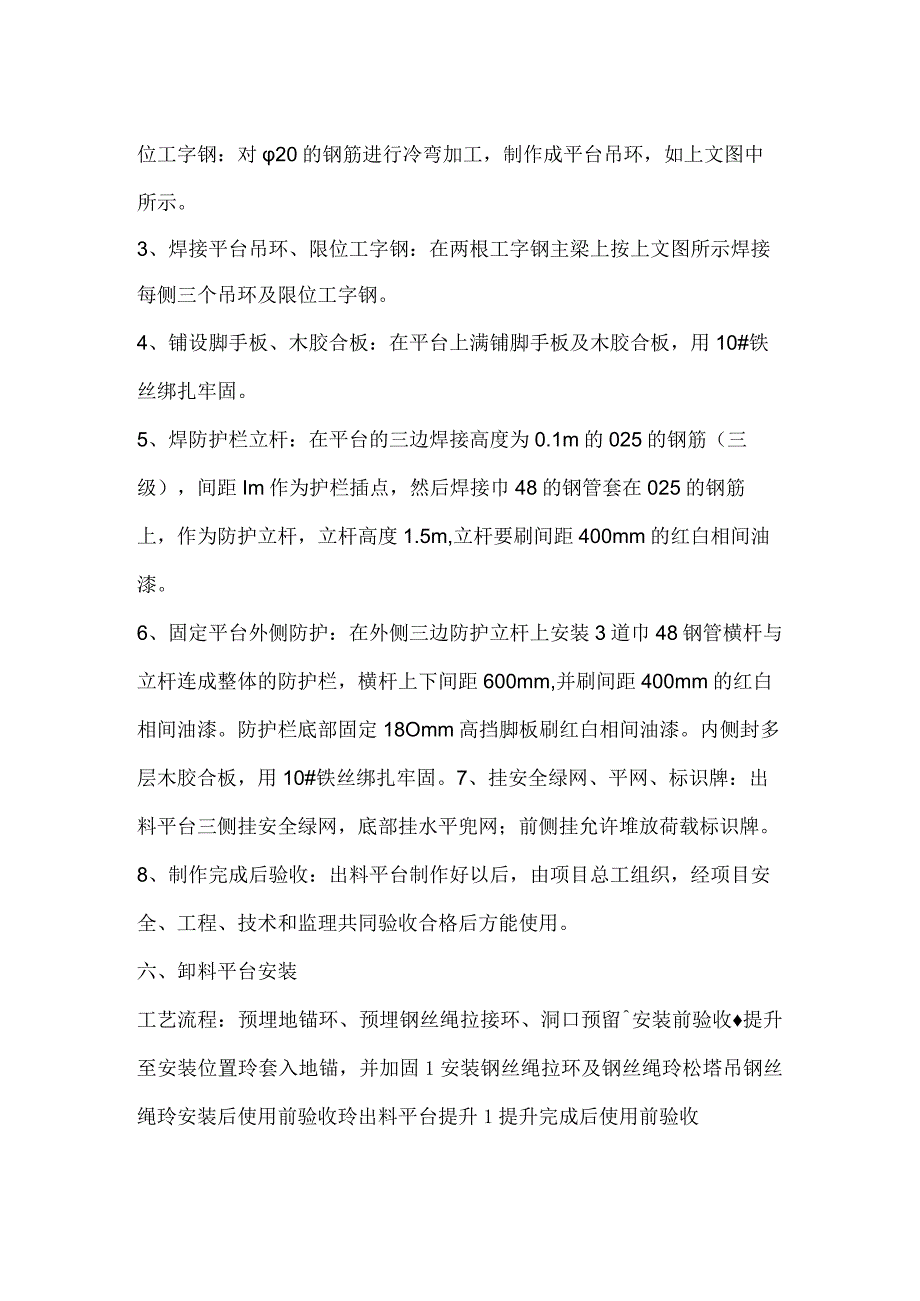

4、位工字钢：对20的钢筋进行冷弯加工，制作成平台吊环，如上文图中所示。3、焊接平台吊环、限位工字钢：在两根工字钢主梁上按上文图所示焊接每侧三个吊环及限位工字钢。4、铺设脚手板、木胶合板：在平台上满铺脚手板及木胶合板，用10#铁丝绑扎牢固。5、焊防护栏立杆：在平台的三边焊接高度为0.1m的025的钢筋（三级），间距Im作为护栏插点，然后焊接巾48的钢管套在025的钢筋上，作为防护立杆，立杆高度1.5m,立杆要刷间距400mm的红白相间油漆。6、固定平台外侧防护：在外侧三边防护立杆上安装3道巾48钢管横杆与立杆连成整体的防护栏，横杆上下间距600mm,并刷间距400mm的红白相间油漆。防护栏底部固定
5、18Omm高挡脚板刷红白相间油漆。内侧封多层木胶合板，用10#铁丝绑扎牢固。7、挂安全绿网、平网、标识牌：出料平台三侧挂安全绿网，底部挂水平兜网；前侧挂允许堆放荷载标识牌。8、制作完成后验收：出料平台制作好以后，由项目总工组织，经项目安全、工程、技术和监理共同验收合格后方能使用。六、卸料平台安装工艺流程：预埋地锚环、预埋钢丝绳拉接环、洞口预留安装前验收提升至安装位置玲套入地锚，并加固1安装钢丝绳拉环及钢丝绳玲松塔吊钢丝绳玲安装后使用前验收玲出料平台提升1提升完成后使用前验收1、预埋地锚环、预埋钢丝绳拉接环、洞口预留:在结构施工过程中，如上文图中所示，进行地锚环预埋、钢丝绳拉接环预埋的预留预埋。
6、2、安装前验收：出料平台制作好安装前，由项目总工组织，经项目安全、工程、技术和监理共同对预埋地锚环、预埋钢丝绳拉接环、洞口预留、楼层周边环境、本层周转料情况验收合格后方可开始安装。3、提升至安装位置：安装时先将塔吊钢丝绳通过卡环挂在出料平台的拉环上，在项目安全人员的指挥下，在专业信号工的引导下，慢慢将出料平台水平提起至需要安装的部位。4、套入地锚，并加固：出料平台被吊至安装部位以后，由两名系好安全带的架子工引导，将出料平台的工字钢穿过外脚手架伸到建筑内，再将工字钢穿过楼板上的预埋的地锚压在地锚下，且工字钢要与地锚卡紧，周边缝隙塞锲形方木。并在工字钢下垫方木使平台重量均匀传到楼板上，出料平台要保
7、证与楼板有5。的夹角,底部垫方木以保持出料平台稳定，并防止向内发生滑动。5、安装钢丝绳拉环及钢丝绳：将钢丝绳拉环穿过预埋拉环，安装U型螺栓、垫片并拧紧螺母，将出料平台的钢丝绳上端锁在钢丝绳拉环上，下端穿过吊环兜过工字钢锁住，每一处钢丝绳接头位置的钢丝绳卡的数量不得少于4个，前3个间距为钢丝绳直径的67倍，见下图。外侧主绳必须绑紧，内侧副绳为安全保险绳,不需绑紧6、松塔吊钢丝绳：钢丝绳与钢丝绳拉环牢固以后，慢慢将塔吊的吊钩下落直至完全松开这时出料平台的全部重量就由钢丝绳承担，仔细检查出料平台的安全性能，确定没有问题后将塔吊的吊钩卸掉。出料平台安装完成后要保证与水平有95。的夹角。7、安装后使用前验收：出料平台安装完成后，由项目总工组织,经项目安全、工程、技术和监理共同对安装好的出料平台进行验收合格后方可开始使用。技术负责人交底人接受人注：本记录一式两份，一份交底单位存，一份接受交底单位存。
