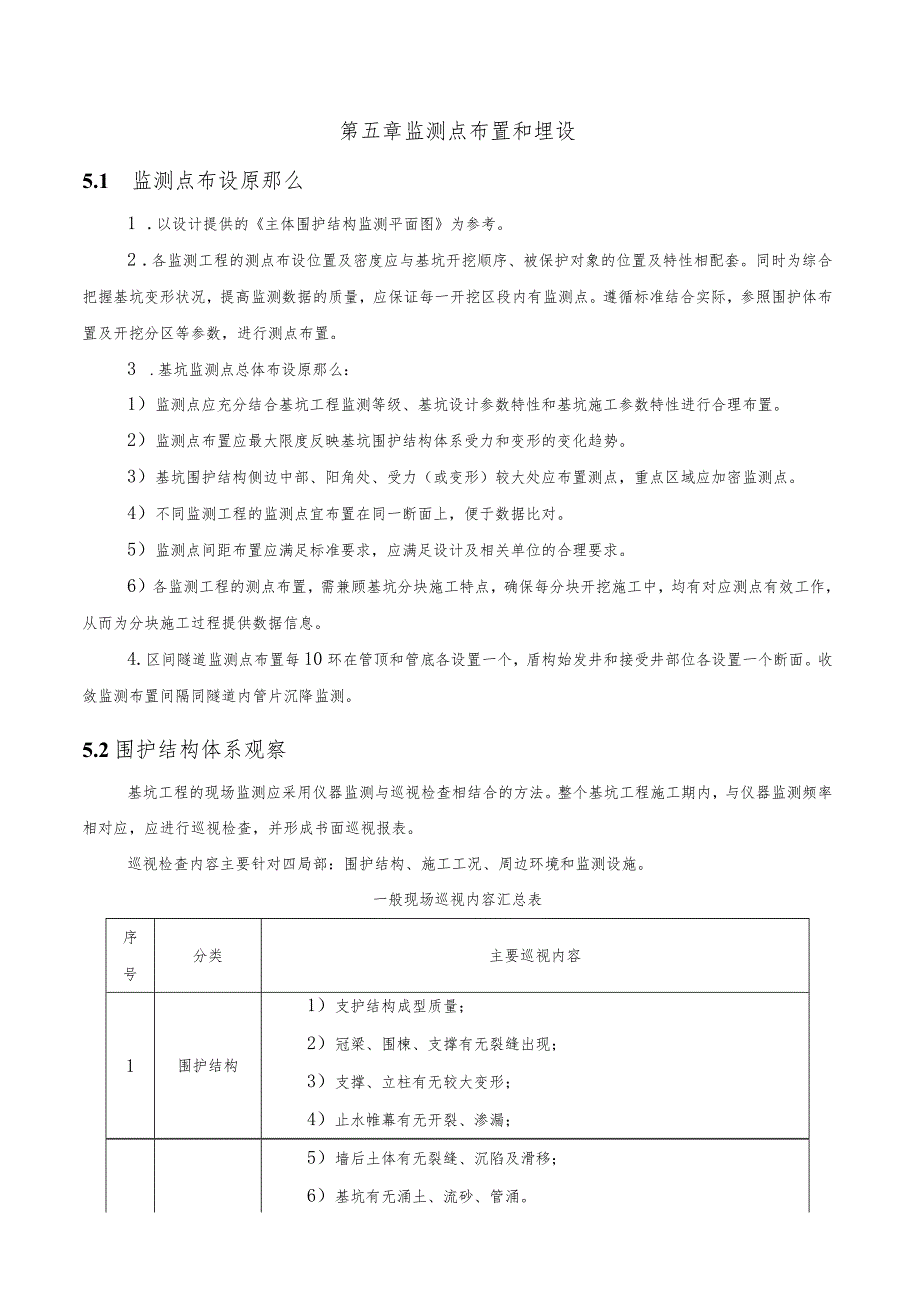

1、第五章监测点布置和埋设5.1 监测点布设原那么1 .以设计提供的主体围护结构监测平面图为参考。2 .各监测工程的测点布设位置及密度应与基坑开挖顺序、被保护对象的位置及特性相配套。同时为综合把握基坑变形状况，提高监测数据的质量，应保证每一开挖区段内有监测点。遵循标准结合实际，参照围护体布置及开挖分区等参数，进行测点布置。3 .基坑监测点总体布设原那么：1）监测点应充分结合基坑工程监测等级、基坑设计参数特性和基坑施工参数特性进行合理布置。2）监测点布置应最大限度反映基坑围护结构体系受力和变形的变化趋势。3）基坑围护结构侧边中部、阳角处、受力（或变形）较大处应布置测点，重点区域应加密监测点。4）不同
2、监测工程的监测点宜布置在同一断面上，便于数据比对。5）监测点间距布置应满足标准要求，应满足设计及相关单位的合理要求。6）各监测工程的测点布置，需兼顾基坑分块施工特点，确保每分块开挖施工中，均有对应测点有效工作，从而为分块施工过程提供数据信息。4.区间隧道监测点布置每10环在管顶和管底各设置一个，盾构始发井和接受井部位各设置一个断面。收敛监测布置间隔同隧道内管片沉降监测。5.2围护结构体系观察基坑工程的现场监测应采用仪器监测与巡视检查相结合的方法。整个基坑工程施工期内，与仪器监测频率相对应，应进行巡视检查，并形成书面巡视报表。巡视检查内容主要针对四局部：围护结构、施工工况、周边环境和监测设施。一

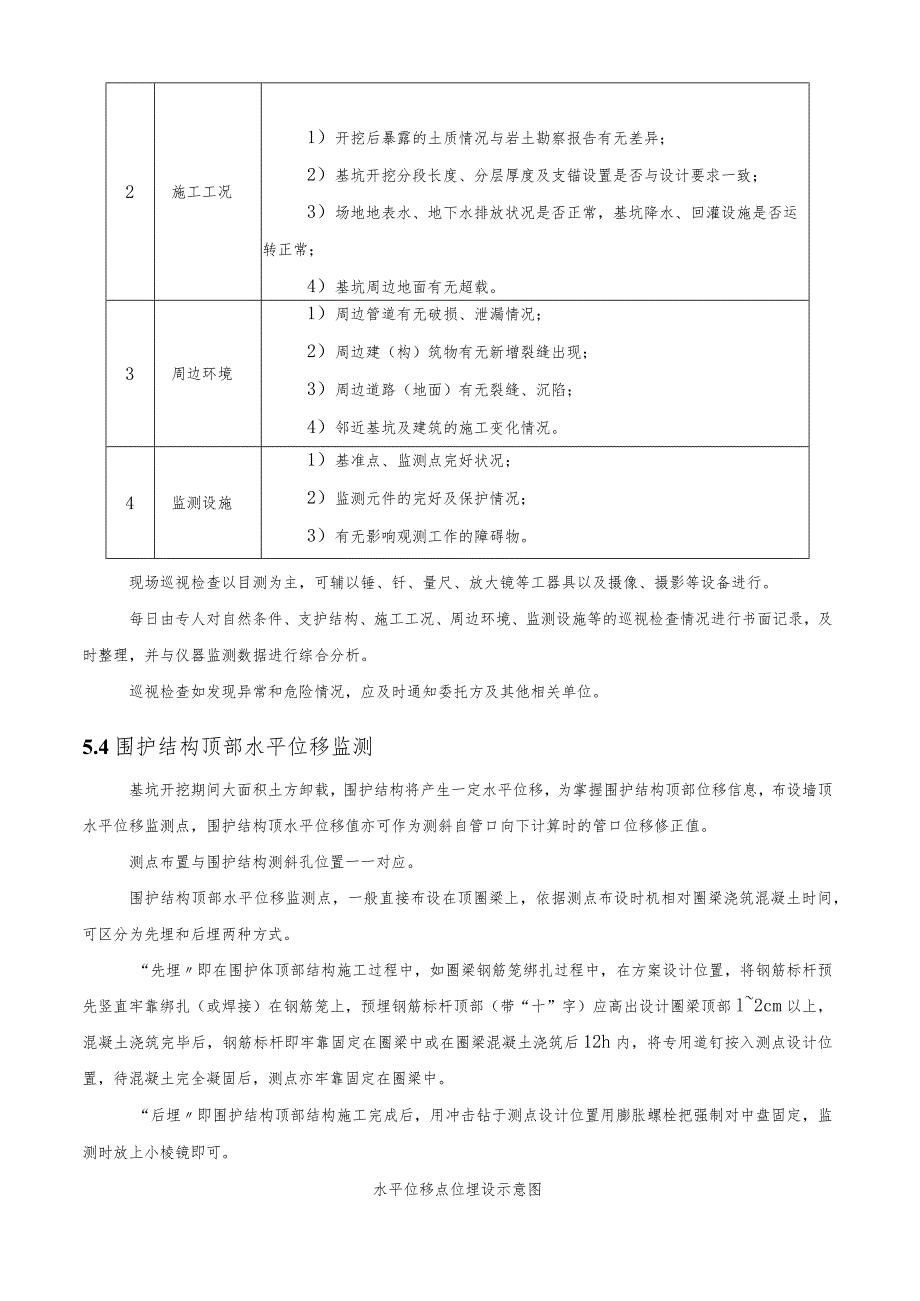

3、般现场巡视内容汇总表序号分类主要巡视内容1围护结构1）支护结构成型质量；2）冠梁、围楝、支撑有无裂缝出现；3）支撑、立柱有无较大变形；4）止水帷幕有无开裂、渗漏；5）墙后土体有无裂缝、沉陷及滑移；6）基坑有无涌土、流砂、管涌。2施工工况1）开挖后暴露的土质情况与岩土勘察报告有无差异；2）基坑开挖分段长度、分层厚度及支锚设置是否与设计要求一致；3）场地地表水、地下水排放状况是否正常，基坑降水、回灌设施是否运转正常；4）基坑周边地面有无超载。3周边环境1）周边管道有无破损、泄漏情况；2）周边建（构）筑物有无新增裂缝出现；3）周边道路（地面）有无裂缝、沉陷；4）邻近基坑及建筑的施工变化情况。4监测设
4、施1）基准点、监测点完好状况；2）监测元件的完好及保护情况；3）有无影响观测工作的障碍物。现场巡视检查以目测为主，可辅以锤、钎、量尺、放大镜等工器具以及摄像、摄影等设备进行。每日由专人对自然条件、支护结构、施工工况、周边环境、监测设施等的巡视检查情况进行书面记录，及时整理，并与仪器监测数据进行综合分析。巡视检查如发现异常和危险情况，应及时通知委托方及其他相关单位。5.4围护结构顶部水平位移监测基坑开挖期间大面积土方卸载，围护结构将产生一定水平位移，为掌握围护结构顶部位移信息，布设墙顶水平位移监测点，围护结构顶水平位移值亦可作为测斜自管口向下计算时的管口位移修正值。测点布置与围护结构测斜孔位置一
5、一对应。围护结构顶部水平位移监测点，一般直接布设在顶圈梁上，依据测点布设时机相对圈梁浇筑混凝土时间，可区分为先埋和后埋两种方式。“先埋即在围护体顶部结构施工过程中，如圈梁钢筋笼绑扎过程中，在方案设计位置，将钢筋标杆预先竖直牢靠绑扎（或焊接）在钢筋笼上，预埋钢筋标杆顶部（带“十”字）应高出设计圈梁顶部l2cm以上，混凝土浇筑完毕后，钢筋标杆即牢靠固定在圈梁中或在圈梁混凝土浇筑后12h内，将专用道钉按入测点设计位置，待混凝土完全凝固后，测点亦牢靠固定在圈梁中。“后埋即围护结构顶部结构施工完成后，用冲击钻于测点设计位置用膨胀螺栓把强制对中盘固定，监测时放上小棱镜即可。水平位移点位埋设示意图5.7周边

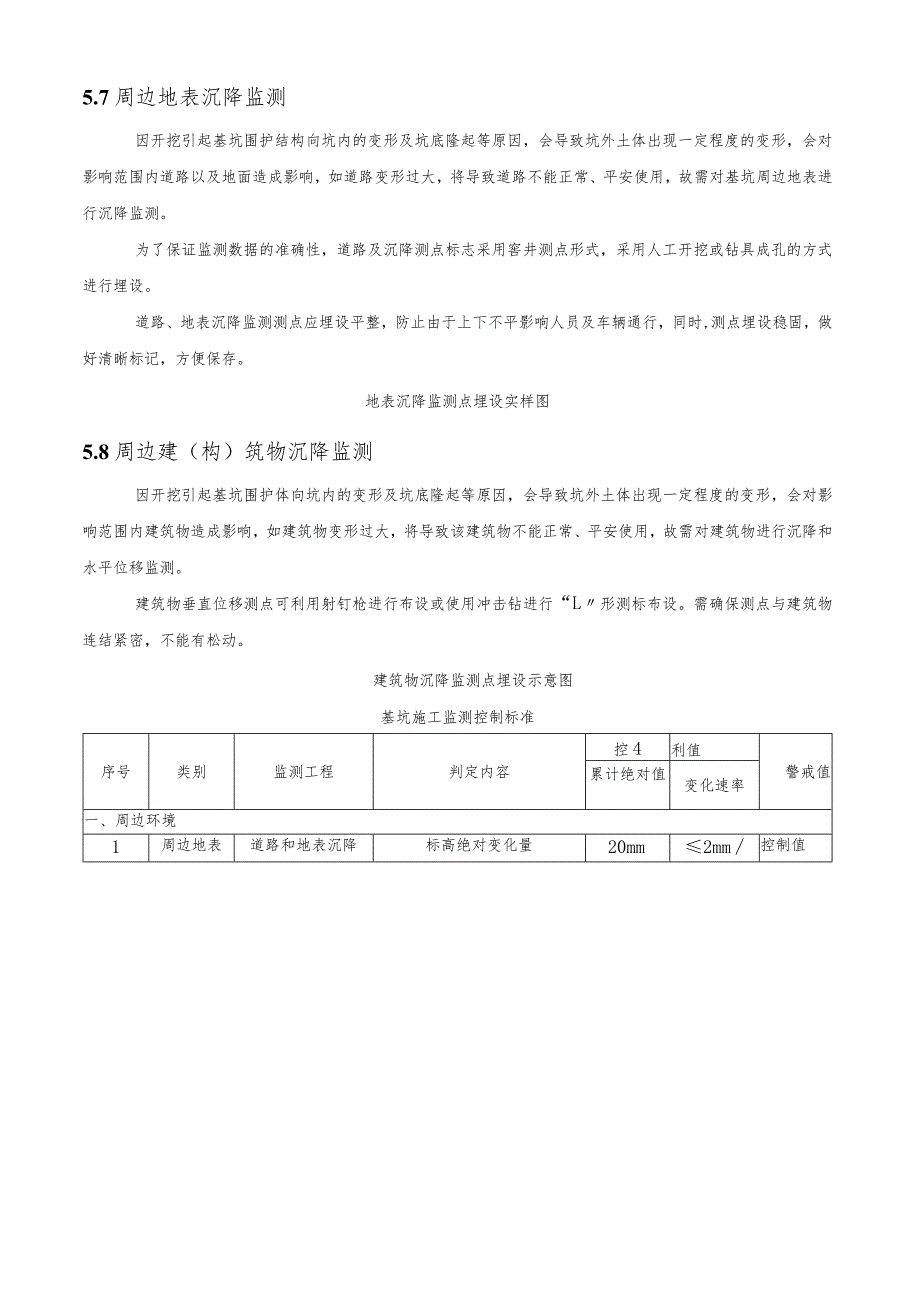

6、地表沉降监测因开挖引起基坑围护结构向坑内的变形及坑底隆起等原因，会导致坑外土体出现一定程度的变形，会对影响范围内道路以及地面造成影响，如道路变形过大，将导致道路不能正常、平安使用，故需对基坑周边地表进行沉降监测。为了保证监测数据的准确性，道路及沉降测点标志采用窖井测点形式，采用人工开挖或钻具成孔的方式进行埋设。道路、地表沉降监测测点应埋设平整，防止由于上下不平影响人员及车辆通行，同时,测点埋设稳固，做好清晰标记，方便保存。地表沉降监测点埋设实样图5.8周边建（构）筑物沉降监测因开挖引起基坑围护体向坑内的变形及坑底隆起等原因，会导致坑外土体出现一定程度的变形，会对影响范围内建筑物造成影响，如建筑
7、物变形过大，将导致该建筑物不能正常、平安使用，故需对建筑物进行沉降和水平位移监测。建筑物垂直位移测点可利用射钉枪进行布设或使用冲击钻进行“L形测标布设。需确保测点与建筑物连结紧密，不能有松动。建筑物沉降监测点埋设示意图基坑施工监测控制标准序号类别监测工程判定内容控4利值警戒值累计绝对值变化速率一、周边环境1周边地表道路和地表沉降标高绝对变化量20mm2mmd控制值2地下管线地下管线沉降标高绝对变化量20mm2mmd3周边建（构）筑物建（构）筑物沉降标高绝对变化量15mm2mmd4建（构）筑物倾斜倾斜度i2/10000.OOOlH5建（构）筑物裂缝裂缝宽度变化量0.3mm6周边土体地下水位标高绝
8、对变化量2000un500mmd二、围目户结构自身7主体基坑墙顶水平位移水平位移绝对变化量IOmm2mmd控制值的70%8墙体沉降标高绝对变化量5mmlmmd9墙体变形变形绝对变化量15mm2mmd10坑底隆起标高绝对变化量15mm2mmd11支撑轴力支撑轴力测值设计值的70%500KNd以上各项监测的报警指标根据设计施工蓝图确定，应在方案评审会上确认。施工过程中出现以下情况，应启动应急预案并加强监测和巡视：雨季:加强围护平安监测和巡视，必要时增设监测点。小雨时监测工作正常进行，中雨以上雨量时光学监测工作停测，但测斜监测、轴力监测、等科目仍应正常进行，数据异常时需进行加测。围护渗漏:渗漏处加强
9、围护平安监测和巡视。地面裂缝:加强对裂缝处沉降监测、裂缝附近围护平安监测和巡视。监测数据持续报警：加密监测频率，出现异常时及时通知相关单位。监测预警:预警级别预警指标响应对象黄色预警“双控指标（累计变化量、变化速率）均超过监控量测控制值的70%时，或双控指标之一超过控制值的85%时。施工单位技术负责人、监测技术负责人、平安总监、驻地监理、第三方监测技术负责人、业主代表橙色预警“双控指标（累计变化量、变化速率）均超过监控量测控制值的85%时，或双控指标之一超过监控量测控制值的100%时。施工单位技术负责人、监测技术负责人、平安总监、工区长、总监代表、设计代表、第三方监测单位技术负责人、风险管理咨
10、询单位负责人、轨道公司工程部业主代表、质量平安监察部副部长红色预警“双控指标（累计变化量、变化速率）均超过监控量测控制值的100%时，或双控指标之一超过监控量测控制值的150%时。施工单位工程经理、技术负责人、监测技术负责人、监测负责人、平安总监、工区长、总监、设计代表、第三方监测单位工程负责人、风险管理咨询单位工程负责人、建设工程管理部总工、工程部部长、质安部部长、质量平安监察部负责人等巡视预警：施工过程中通过巡视，发现一般平安隐患或不平安状态应予以预警。假设风险点在扩大，那么应在报表中注明，并予以巡视预警。综合预警：施工过程中根据现场参与各方的监测、巡视信息，并通过核查、综合分析和专家论证
11、等，及时综合判定出工程风险不平安状态而进行的预警。施工过程中当判断为综合预警状态时，在信息报送的同时，应及时组织分析，加强监测、巡视，进行先期风险处置。第六章监测仪器和监测方法6.1沉降测量基准点及工作基点的埋设基准点布设于隧道及基坑开挖影响区外，一般为开挖边界100米之外不受干扰的地方,在土质地区，应埋设水泥桩，优先考虑设立在根底好，沉降稳定，便于施测，便于保存，稳固的永久性建筑物上，也可以埋设于在变形影响区域外的原状土层上。工作点的选取应适观测点与基岩基准点的距离而定，初步确定为每个基准点联测3个工作点。基准点埋设方式如下列图所示。墙角精密水准点埋设示意图基准点与工作基点的埋设要牢固可靠，
12、如采用标准地表桩，必须将其埋入原状土，并做好井圈和井盖。在坚硬的道面上埋设地表桩，应凿出道面和路基，将地表桩埋入原状土或钻孔打入I米以上的螺纹钢筋做地表观测i,并同时打入保护钢管套。基准点与工作基点可适现场情况使用第三方交班控制点或其他已有的精密水准点。地面基准点埋设示意图测量方法基准点采用观测采用闭合水准路线时可以只观测单程，采用附合水准路线形式必须进行往返观测，取两次观测高差中数进行平差。观测顺序：往测：后、前、前、后，返测：前、后、后、前。根据使用仪器徐卡DNA03电子水准仪的精度是每公里偶然中误差为0.3mrn,同时考虑本工程监测点是按照三等垂直位移监测精度进行观测，其视线长度W50m
13、,一般附合路线线路长约Ikm左右，那么在该路线上的测站数为：S线250站各测站高程中误差为:加站=0.04mm在本线路中最弱点将是第5站，即n=5,其单向观测最高程中误差为:小弱点冲向）=S/行=004-2.23=0.09mm当采用往返观测时，最弱点高程中误差为：以弱点（往返）一7最弱点（单向）4= 0.06mm可以看出，采用该仪器按本观测方案可以到达垂直变形监测要求。观测考前须知如下：对使用的电子水准仪、条码水准尺应在工程开始前和结束后进行检验，工程进行中也应定期进行检验。当观测成果异常，经分析与仪器有关时，应及时对仪器进行检验与校正；观测应做到三固定，即固定人员、固定仪器、固定测站；观测前
14、应正确设定记录文件的存贮位置、方式，对电子水准仪的各项控制限差参数进行检查设定，确保附合观测要求；应在标尺分划线成像稳定的条件下进行观测；仪器温度与外界温度一致时才能开始观测；数字水准仪应防止望远镜直对太阳，防止视线被遮挡，仪器应在生产厂家规定的范围内工作，震动源造成的震动消失后，才能启动测量键，当地面震动较大时，应随时增加重复测量次数；每测段往测和返测的测站数均应为偶数，否那么应参加标尺零点差改正；由往测转向返测时，两标尺应互换位置，并应重新整置仪器；完成闭合或附合路线时，应注意电子记录的闭合或附合差情况，确认合格前方可完成测量工作，否那么应查找原因直至返工重测合格。数据处理及分析（1）数据
15、传输及平差计算观测记录采用电子水准仪自带记录程序进行，观测完成后形成原始电子观测文件，通过数据传输处理软件传输至计算机，检查合格后使用专用水准网平差软件进行严密平差，得出各点高程值。平差计算要求如下：应使用稳定的基准点为起算，并检核独立闭合差及与2个以上的基准点相互附合差满足精度要求条件，确保起算数据的准确；使用商用华星测量控制网平差软件，平差前应检核观测数据，观测数据准确可靠，检核合格后按严密平差的方法进行计算；平差后数据取位应精确到OJnrnu通过变形观测点各期高程值计算各期阶段沉降量、阶段变形速率、累计沉降量等数据。（2）变形数据分析观测点稳定性分析原那么如下：观测点的稳定性分析基于稳定的基准点作为基准点而进行的平差计算成果；相邻两期观测点的变动分析通过比拟相邻两期的最大变形量与最大测
