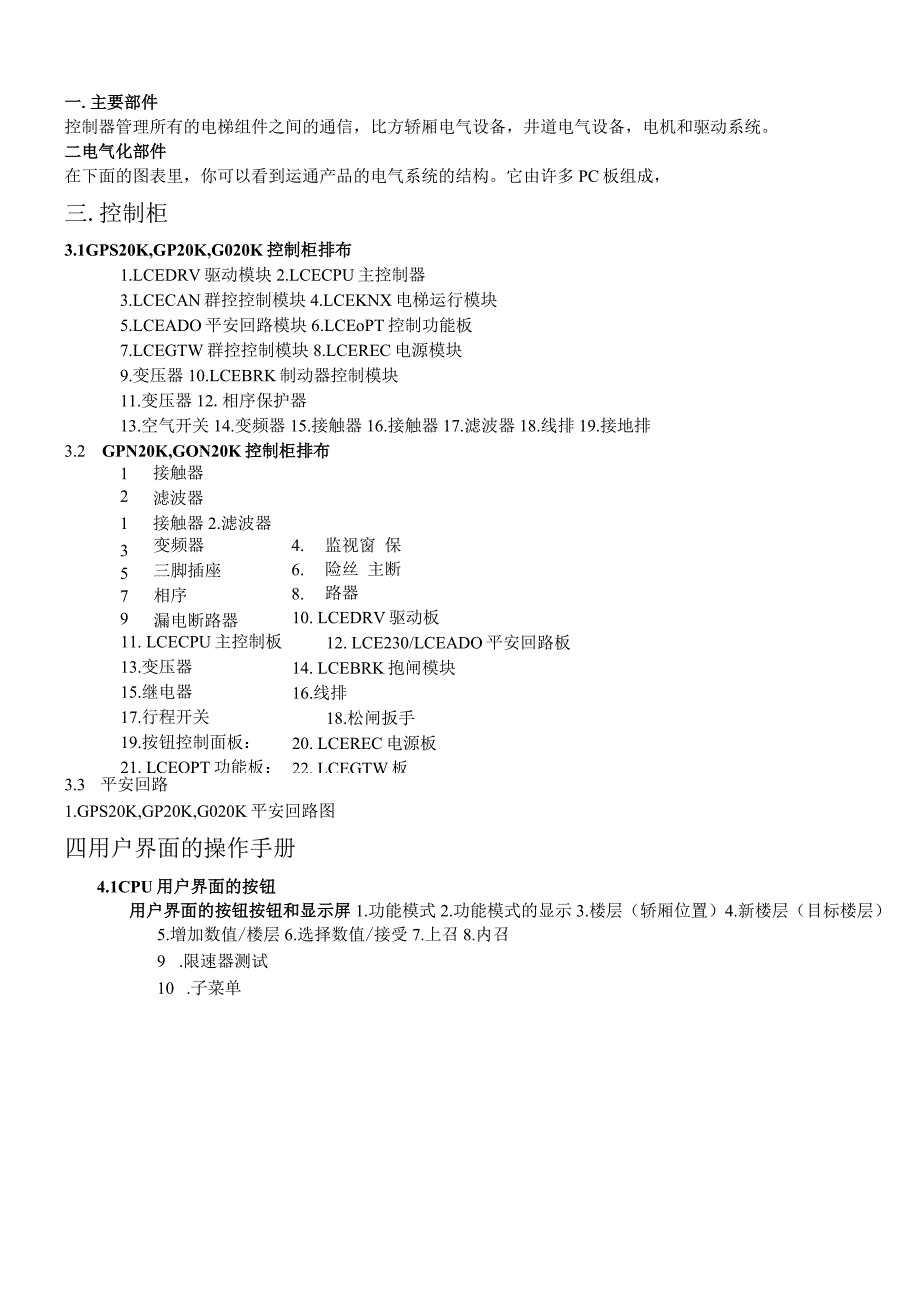

1、一.主要部件控制器管理所有的电梯组件之间的通信，比方轿厢电气设备，井道电气设备，电机和驱动系统。二电气化部件在下面的图表里，你可以看到运通产品的电气系统的结构。它由许多PC板组成，三.控制柜3.1GPS20K,GP20K,G020K控制柜排布1.LCEDRV驱动模块2.LCECPU主控制器3.LCECAN群控控制模块4.LCEKNX电梯运行模块5.LCEADO平安回路模块6.LCEoPT控制功能板7.LCEGTW群控控制模块8.LCEREC电源模块9.变压器10.LCEBRK制动器控制模块11.变压器12.相序保护器13.空气开关14.变频器15.接触器16.接触器17.滤波器18.线排19.
2、接地排3.2 GPN20K,GON20K控制柜排布1213579接触器滤波器接触器2.滤波器变频器三脚插座相序漏电断路器4.6.8.监视窗 保险丝 主断路器11. LCECPU主控制板13.变压器15.继电器17.行程开关19.按钮控制面板：21. LCEOPT功能板：10. LCEDRV驱动板12. LCE230/LCEADO平安回路板14. LCEBRK抱闸模块16.线排18.松闸扳手20. LCEREC电源板22. LCEGTW板3.3 平安回路1.GPS20K,GP20K,G020K平安回路图四用户界面的操作手册4.1CPU用户界面的按钮用户界面的按钮按钮和显示屏1.功能模式2.功能模

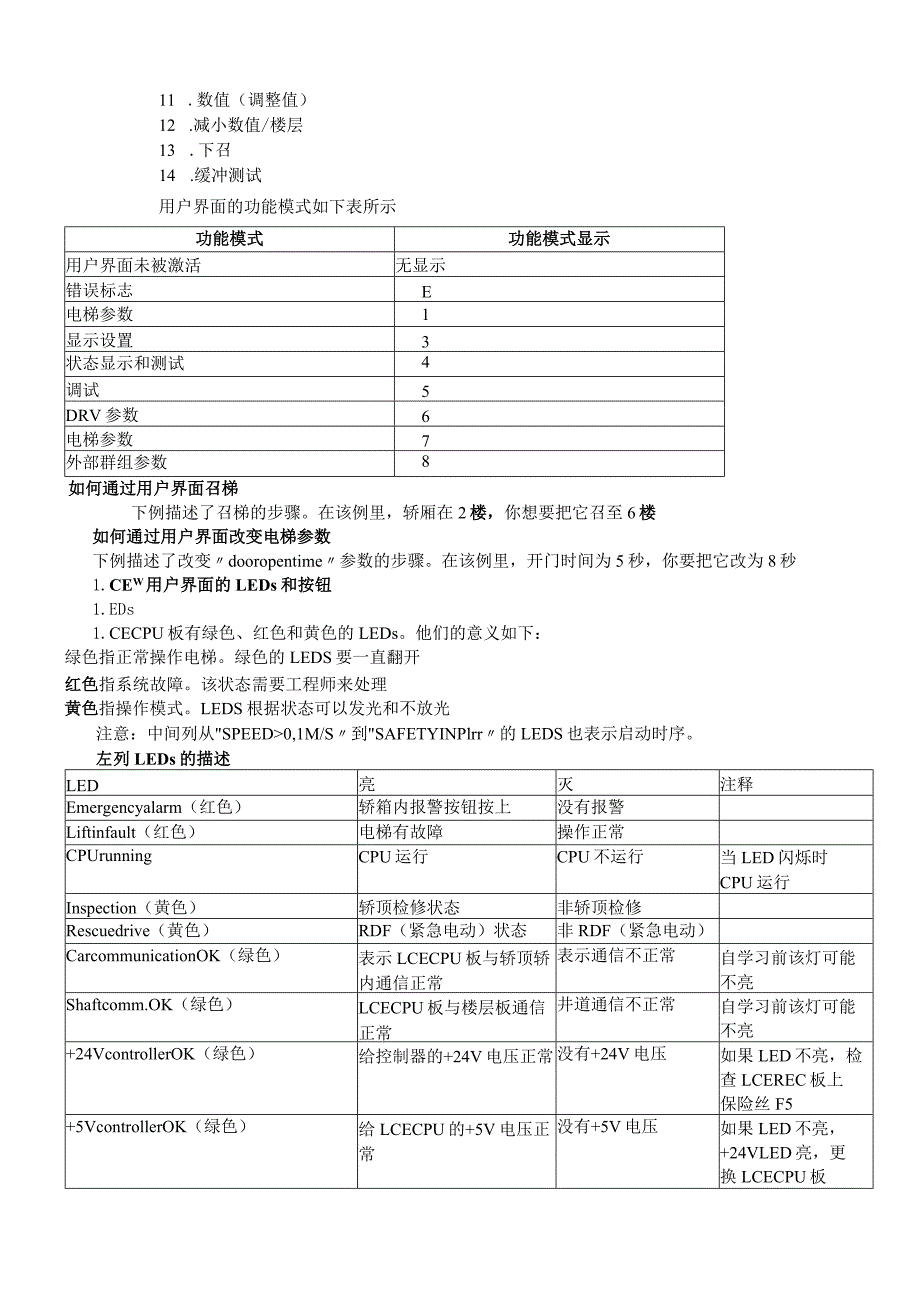

3、式的显示3.楼层（轿厢位置）4.新楼层（目标楼层）5.增加数值/楼层6.选择数值/接受7.上召8.内召9 .限速器测试10 .子菜单11 .数值（调整值）12 .减小数值/楼层13 .下召14 .缓冲测试用户界面的功能模式如下表所示功能模式功能模式显示用户界面未被激活无显示错误标志E电梯参数1显示设置3状态显示和测试4调试5DRV参数6电梯参数7外部群组参数8如何通过用户界面召梯下例描述了召梯的步骤。在该例里，轿厢在2楼，你想要把它召至6楼如何通过用户界面改变电梯参数下例描述了改变dooropentime参数的步骤。在该例里，开门时间为5秒，你要把它改为8秒1.CEW用户界面的LEDs和按钮1
4、.EDs1.CECPU板有绿色、红色和黄色的LEDs。他们的意义如下：绿色指正常操作电梯。绿色的LEDS要一直翻开红色指系统故障。该状态需要工程师来处理黄色指操作模式。LEDS根据状态可以发光和不放光注意：中间列从SPEED0,1M/S到SAFETYINPlrr的LEDS也表示启动时序。左列LEDs的描述LED亮灭注释Emergencyalarm（红色）轿箱内报警按钮按上没有报警Liftinfault（红色）电梯有故障操作正常CPUrunningCPU运行CPU不运行当LED闪烁时CPU运行Inspection（黄色）轿顶检修状态非轿顶检修Rescuedrive（黄色）RDF（紧急电动）状态非

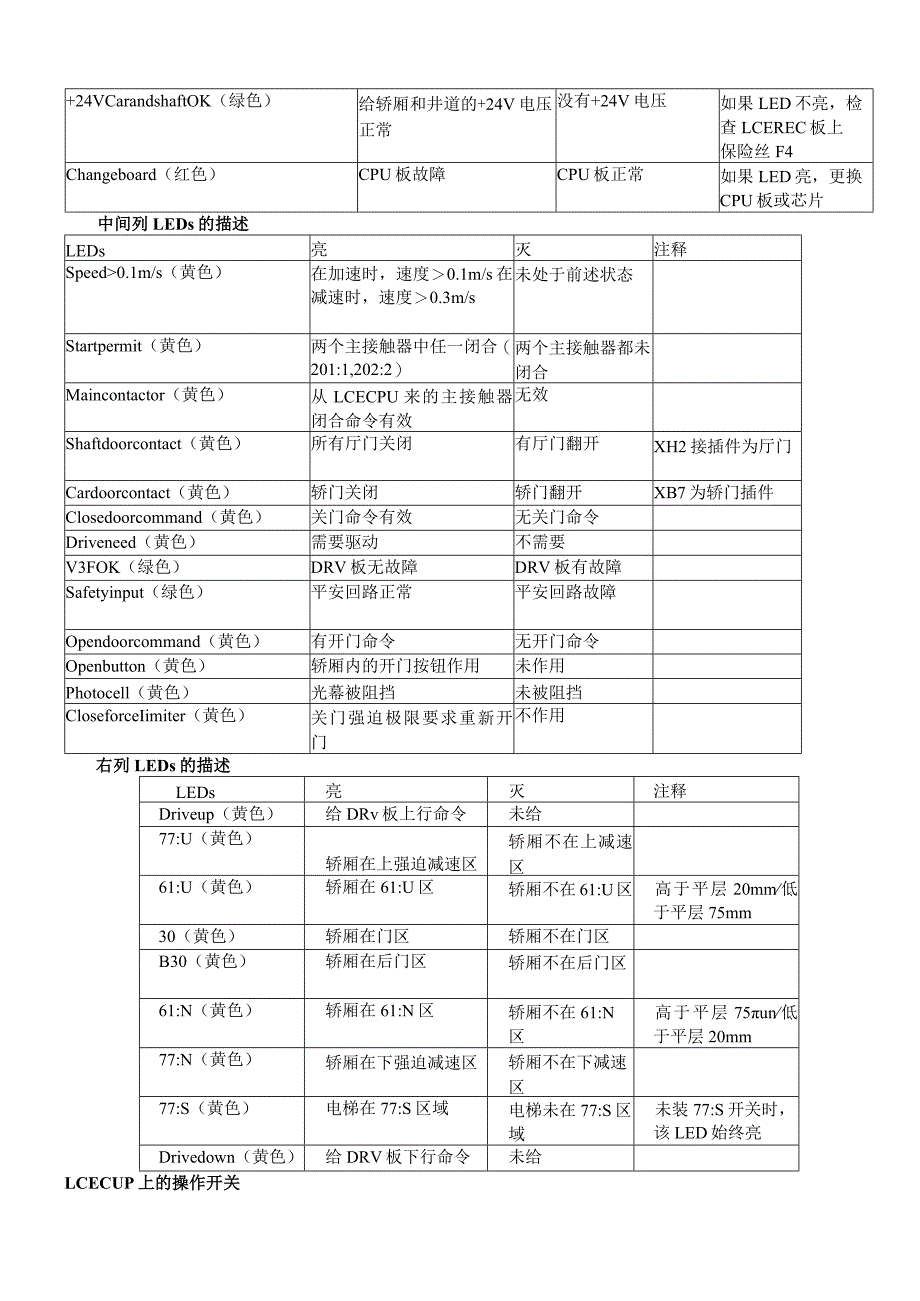

5、RDF（紧急电动）CarcommunicationOK（绿色）表示LCECPU板与轿顶轿内通信正常表示通信不正常自学习前该灯可能不亮Shaftcomm.OK（绿色）LCECPU板与楼层板通信正常井道通信不正常自学习前该灯可能不亮+24VcontrollerOK（绿色）给控制器的+24V电压正常没有+24V电压如果LED不亮，检查LCEREC板上保险丝F5+5VcontrollerOK（绿色）给LCECPU的+5V电压正常没有+5V电压如果LED不亮，+24VLED亮，更换LCECPU板+24VCarandshaftOK（绿色）给轿厢和井道的+24V电压正常没有+24V电压如果LED不亮，检查L
6、CEREC板上保险丝F4Changeboard（红色）CPU板故障CPU板正常如果LED亮，更换CPU板或芯片中间列LEDs的描述LEDs亮灭注释Speed0.1m/s（黄色）在加速时，速度0.1m/s在减速时，速度0.3m/s未处于前述状态Startpermit（黄色）两个主接触器中任一闭合（201:1,202:2）两个主接触器都未闭合Maincontactor（黄色）从LCECPU来的主接触器闭合命令有效无效Shaftdoorcontact（黄色）所有厅门关闭有厅门翻开XH2接插件为厅门Cardoorcontact（黄色）轿门关闭轿门翻开XB7为轿门插件Closedoorcommand（黄
7、色）关门命令有效无关门命令Driveneed（黄色）需要驱动不需要V3FOK（绿色）DRV板无故障DRV板有故障Safetyinput（绿色）平安回路正常平安回路故障Opendoorcommand（黄色）有开门命令无开门命令Openbutton（黄色）轿厢内的开门按钮作用未作用Photocell（黄色）光幕被阻挡未被阻挡CloseforceIimiter（黄色）关门强迫极限要求重新开门不作用右列LEDs的描述LEDs亮灭注释Driveup（黄色）给DRv板上行命令未给77:U（黄色）轿厢在上强迫减速区轿厢不在上减速区61:U（黄色）轿厢在61:U区轿厢不在61:U区高于平层20mm低于平层75
8、mm30（黄色）轿厢在门区轿厢不在门区B30（黄色）轿厢在后门区轿厢不在后门区61:N（黄色）轿厢在61:N区轿厢不在61:N区高于平层75un低于平层20mm77:N（黄色）轿厢在下强迫减速区轿厢不在下减速区77:S（黄色）电梯在77:S区域电梯未在77:S区域未装77:S开关时，该LED始终亮Drivedown（黄色）给DRV板下行命令未给LCECUP上的操作开关Inhibitdooropening当该开关翻开且相对应的LED亮时，开门无效Inhibitlandingcalls当该开关翻开且相对应的LED亮时，外召无效1.CEDRV板局部LEDs的描述LEDs含义Overload（黄色）超
9、载信号输入FullLoad（黄色）满载信号输入61:U（黄色）61:U信号输入61:N（黄色）61:N信号输入CHB（黄色）读码器B通道信号输入CHA（黄色）读码器A通道信号输入ChangeBoard（红色）DRV板故障CpuRunning（绿色）DRV运行Thermistor（红色）热敏电阻输入Updir（黄色）上行输出Downdir（黄色）下行输出Highspeed（黄色）高速输出Lowspeed（黄色）低速输出BrakeOpen（黄色）抱闸翻开信号输出Servicespeed（黄色）中速输出Stop（黄色）使能信号输出V3F1OFault（红色）变频器故障信号输入V3FMCEn（黄色）主
10、接触器闭合信号输出五井道电气5.1 安装井道照明如下图，自行方线5.2 安装线槽将线槽靠在井道壁上，固定线槽。5.3 安装预制线步骤动作备注1在脚手架顶层工作台拆开井导电缆控制柜的端头，将端头拉入控制柜。2在控制柜内部排线。3不要将井道电缆插头连接到控制柜内的接线端子XHl和XH2上。将控端头制柜线槽I绕起。IO88Ib为的电缆一XHl2一XHl-XH24连接地线。5连接信号线插头到接线端子XHl2。6将井道线束放入线槽。放置第一块FCB板，位置接近门锁层。对于贯穿门，检查FCB上（Xl）的设置。前门时跳线/XlaIBlIU后门时跳线0L8,八LDwIIA/(ImeoF2X1W1030103w
11、mT7为每层选分支电缆 门锁电线（1）122 层门按钮电线（2） 指示器电线（3）NW卜JN2将38将分支电缆用固定夹固定在墙上。该阶段只能连接P122插头至电梯井道线槽内。所有其它的电线（按纽，指示器等）将在第5章连接。9继续安装至最低楼层。（每层近门锁处放置FCB板）10放下剩余的电缆至底坑。有消防功能时，将楼层消防功能线缆布进线槽，向上拉至控制柜。六.安装底坑电气步骤动作1在井道底坑内钻孔，以备安装张紧装置开关、底坑急停开关和附加底坑设备（如有）的线缆固定装置。2在底坑地面上方处安装最低端的井道照明装置。3在层门底坎上方最多处安装照明开关。4假设没有预先连接，那么连接张紧装置开关线缆。5
12、固定线缆并连接到井道线缆。6在最底层层门底坎上方最多的井道壁上安装底坑急停开关。7固定线缆并连接到井道线缆。8如可以，将对讲系统的排头固定到井道壁上6.1安装井道开关组和急停开关连接张紧装置触点电缆，连接缓冲开关电缆，连接急停开关。在线槽中排线并连接至井道电缆。（参照随机文件）急停开关接PlI2:1张紧装置触点接P123:l缓冲开关触点接P125:l,P125:2七.层站信号装置7.1 层站电气原理图七.BAR钢带，门区，强迫减速开关77:U,77:N,极限撞弓注意：以下步骤为通慢车后安装，在开慢车前要保证所有平安装置（除极限撞弓外）均已经安装完毕，否那么会造成人员严重伤害甚至死亡。运行慢车步
13、骤请参见G3008007（八）电气调试说明书。7.2 BAR钢带安装总示意图井道顶钢带要求与导轨平行73安装BAR钢带安装上部横梁支撑支架提醒：使用手套步骤操作图例剪断钢带，并检查是否打结按图所示固定钢带下端，详见随机文件使用平安帽和手套，如果有坠落的危 险，请使用平安带利用上面提到的X尺寸来固定固定装 置，并锁紧螺母按图所示固定钢带上端，详见随机文件向下驱动轿厢一边向下运行，边卷出电缆将电梯停在最下面的第二个楼层,将钢带盒子放到底坑将电梯停到容易下到底坑的位置按下急停按钮安装下部支撑支架和固定装置7.4 安装门区当轿厢地坎和厅门地坎水平时，BAR读码器应该在门区的中心。门区位置精确位置为：30mm7.5 安装钢带护叉按以下图所示固定钢带护叉，每IOm安装一个，且必须安插于门区板上，保证钢带与导轨平行，钢带与导轨间距X不变。强迫减速磁钢安装如图，77：N在钢带下端，77：U在钢带上端，且不是同一侧：减速C距离参考值如下表所示：当77:U所放置位置低于（顶层一1）层门
