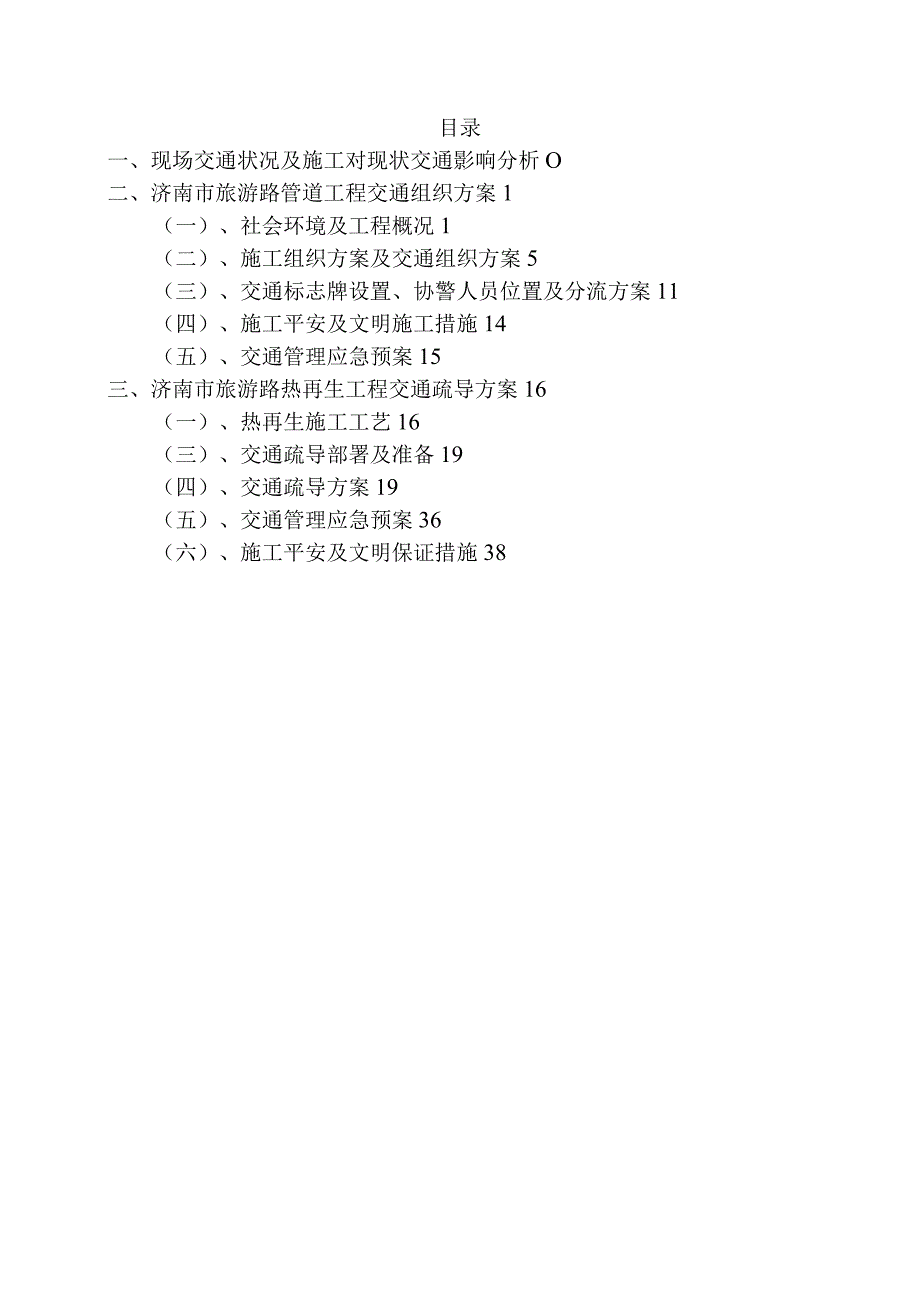

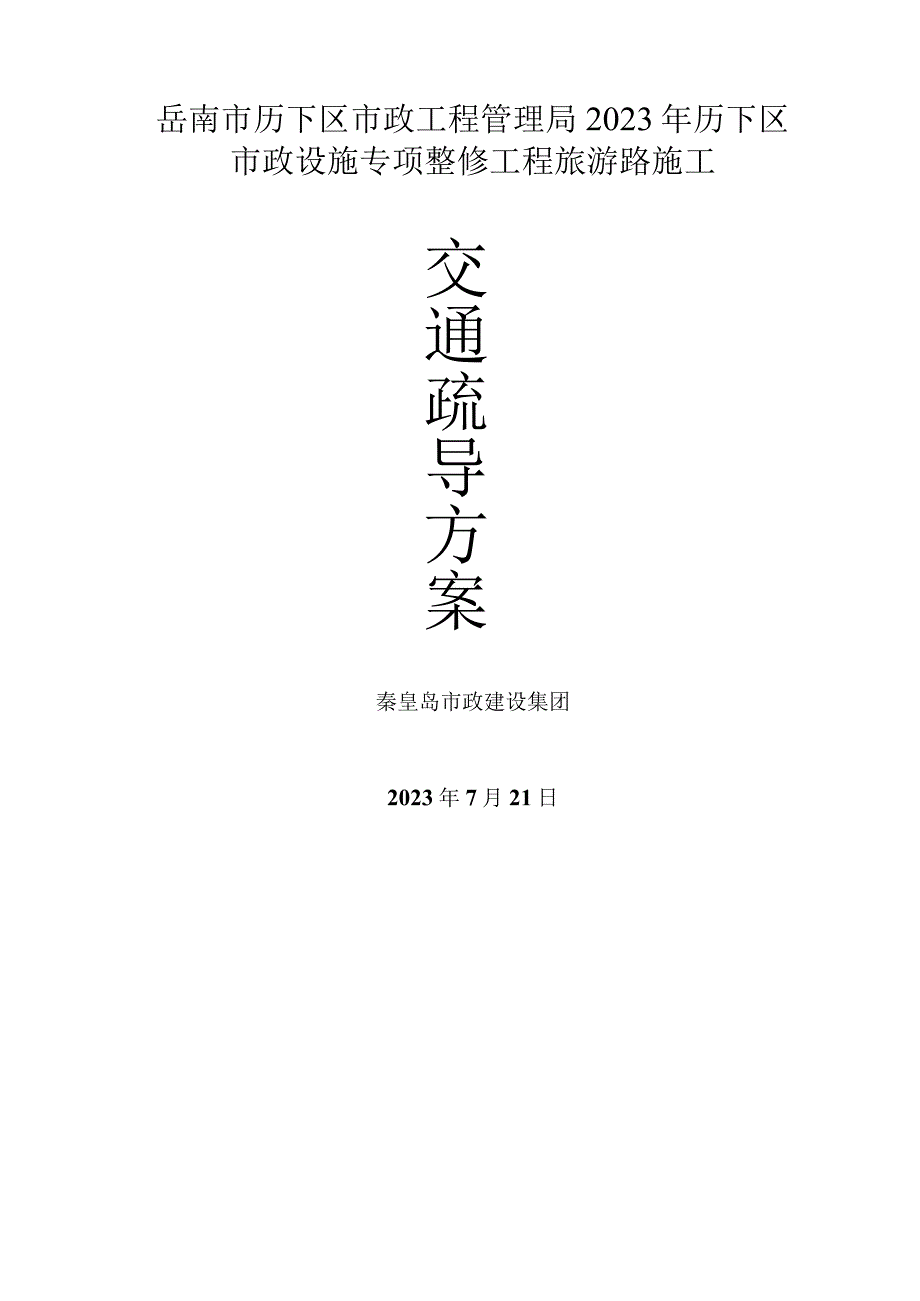

1、岳南市历下区市政工程管理局2023年历下区市政设施专项整修工程旅游路施工交通疏导方案秦皇岛市政建设集团2023年7月21日目录一、现场交通状况及施工对现状交通影响分析O二、济南市旅游路管道工程交通组织方案1（一）、社会环境及工程概况1（二）、施工组织方案及交通组织方案5（三）、交通标志牌设置、协警人员位置及分流方案11（四）、施工平安及文明施工措施14（五）、交通管理应急预案15三、济南市旅游路热再生工程交通疏导方案16（一）、热再生施工工艺16（三）、交通疏导部署及准备19（四）、交通疏导方案19（五）、交通管理应急预案36（六）、施工平安及文明保证措施38一、现场交通状况及施工对现状交通影

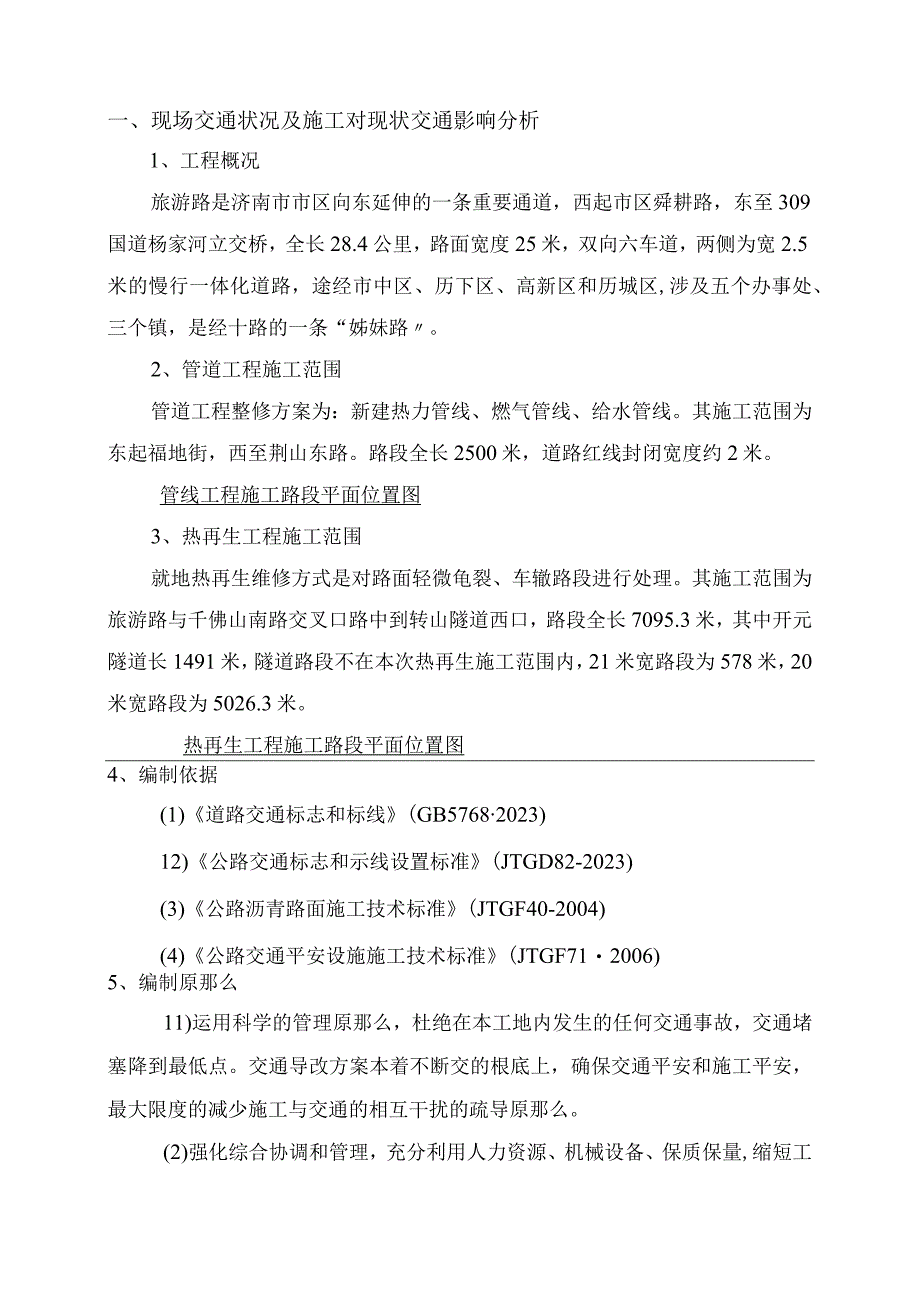

2、响分析1、工程概况旅游路是济南市市区向东延伸的一条重要通道，西起市区舜耕路，东至309国道杨家河立交桥，全长28.4公里，路面宽度25米，双向六车道，两侧为宽2.5米的慢行一体化道路，途经市中区、历下区、高新区和历城区,涉及五个办事处、三个镇，是经十路的一条“姊妹路。2、管道工程施工范围管道工程整修方案为：新建热力管线、燃气管线、给水管线。其施工范围为东起福地街，西至荆山东路。路段全长2500米，道路红线封闭宽度约2米。管线工程施工路段平面位置图3、热再生工程施工范围就地热再生维修方式是对路面轻微龟裂、车辙路段进行处理。其施工范围为旅游路与千佛山南路交叉口路中到转山隧道西口，路段全长7095.
3、3米，其中开元隧道长1491米，隧道路段不在本次热再生施工范围内，21米宽路段为578米，20米宽路段为5026.3米。热再生工程施工路段平面位置图4、编制依据(1)道路交通标志和标线(GB57682023)12)公路交通标志和示线设置标准(JTGD82-2023)(3)公路沥青路面施工技术标准(JTGF40-2004)(4)公路交通平安设施施工技术标准(JTGF712006)5、编制原那么11)运用科学的管理原那么，杜绝在本工地内发生的任何交通事故，交通堵塞降到最低点。交通导改方案本着不断交的根底上，确保交通平安和施工平安，最大限度的减少施工与交通的相互干扰的疏导原那么。(2)强化综合协调和
4、管理，充分利用人力资源、机械设备、保质保量,缩短工期，尽快开放交通是本组织方案的思想考虑。(3)高质量的平安管理，积极采取有针对性措施，保证施工平安，实现文明施工。(4)施工中，根据施工线路平面位置，结合施工线路两侧沿线单位、店铺、居民区和相交道路的实际情况，合理安排施工工序、划分施工区段,分时段组织交通导流的方法组织施工。二、济南市旅游路管道工程交通组织方案(一)、社会环境及工程概况近年来，随着旅游路周边小区的快速开展，集中供热、供水、供气诉求呈逐年上升趋势。为此，热力、供水、燃气三家单位单位加大管网建设力度，努力满足新城区居民需求。将实施的旅游路管道工程，可为旅游路周围片区提供热源、水源和
5、气源，为实现济南市绿色环保、节能减排目标、提高空气质量起到积极促进作用。管道工程施工方案为：新建热力管线、燃气管线、给水管线。其施工范围为东起福地街给水加压站，西至荆山东路与旅游路路口。施工路段全长2500米。热力管线施工路段为荆山东路与旅游路路口、涧龙山路与旅游路路口和转山西路与旅游路路口，南北向横穿旅游路。燃气管线施工范围为转山西路西侧辅道至福地街。给水管线施工分为两局部，第一局部施工范围为东起福地街给水加压站西至旅游路中井洪沟东侧，管线位置在旅游路北侧东向西最北侧快车道,第二局部为浆水泉路与旅游路路口、涧龙山路与旅游路路口，南北向横穿旅游路。工程内容包括沟槽开挖、垫层处理、管道焊接安装、
6、沟槽回填、道路恢复，检查井砌筑等。工期：30天师大新村龙泉山庄燃气管线施工示意图()Bavit9jCiflii篮死妫儿as.sR5蹦虢产松下井庄时阳澧湖大网正大城市花园：佳通!材翁历山屏地矿家园逸城山色学大酒店-X学府越山死o火塔受田鹿市冽山躯笃）金山庄首线位置DN800:Sa依，hr7正大城市花园北区洪山躇明0况明他解苑军安和平山庄ZSK*I在成管委会S2SS*银座花园2ltttti!不动产ujb瞽叫tt景城初训少儿英IB0济南市龙GJWHB办9衣砂天E名士家庭3区维*a/o普5S翡山东Je河口大X、纸0山庄紫绿山庄下井庄园七色光文化艺术tav中心0军安和平山庄管线位置天天a活山齐修为品案中
7、采购88处中心晒地离第W年奶泉水来鲂站例子平价IejB济南冷历下区下并交,委员会TJ网注花IS管线位置DN700，洪山兔好血艳超由红山圣都It兴花99杰正中心杰正山山山克兴花园康桥颐城逸城山色山小学荒山时微发别山新居长安新品DNSOO热力管线横穿施工示意图正大城市器中花园北区病特地离目M子平价!IA农业银行(SJ)天昆百果装水名士豪庭3区跖渔湖大闸M正大城市花园啤酒龙虾小院豫园W团哨苕花Hl角全羊茶水泉ISjS电洪山景苑O佳诺建材佳桐商务酒店。林懿暑荚水暴路时11大店工新根行徽座花园晓口银座花园下井庄三B舜兴花园洪Lb乃Q济南市龙Gz-强洞小办田牛山原U网明大家陕金邳山丘伴山苑汇中沁园柒苑幼儿
8、l三O案路紫绿山庄紫缰山庄七色光文化艺D术培训中心晶踊转山西路红山至都下井庄园师大新村康桥颐城逸城山色济HS市税务，；、,干部学校隆苑居海苑居)给水管线施工示意图旅游路断面图转山西路一中井洪沟段m北检查井砌蝇等。I海游，默处婪部H婴主鹭岗顶瞥4盟*九- . 4 ,0.流二东方汕 晚顶!人行道人彳亍道 3 25 米 J AJ /1、. JAJ 4 J 3 /K , J AJ /1、 J “ /4向西方向。施工路段主要相交路口有转山西路、洪山癖、向龙力路、浆水3.25 米3.25 米325米3.25 米; 3.25 米）、施工组织方案及交溥组织方案1.工程内容Lh沟4开b、L层皿承阍道厘接嗓装J沟
9、槽回填1!*1泉5各、荆山东路。旅游路（转山西路-中井洪沟）宽度25米工程范围内有131路、K139路、151路、K161路等公交线路，给水管线施工封闭道路中心线北侧第一条快车道转山西路至中井洪沟共630米,公交车行驶至该路段后延道路中心线北侧第二条快车道继续向西行驶至中井洪沟后恢复正常行驶线路。机动车道：半封闭施工，保证道路双向通行能力。封闭方案如下：（1）、旅游路（转山西路一中井洪沟段）：封闭道路北侧第一条快车道，封闭范围东起转山西路与旅游路交叉口西侧至中井洪沟东侧，封闭宽度由道路北侧路沿石向南延伸2米，第二、第三条快车道和西向东三条快车道正常通行。路口两侧各预留50米（视交通流量随时变更
10、）铺设钢板，作为导向车道。人行道一;KS旅游路施W封闭断面图人行道根据旅游路1.晚Mjk*点I就16L至：19IIII屿行，占用转山强路至市井洪岛段道路,心线南枷一琲车道，号热之和蓬区F整片暨I同鳖曲理“岁|交通人彳:ASWI赢a金半一i-s平人行道-三1.1*!J内槽&:1.L木,HBMHVDIi人行道2、横穿路口，采取夜间分段施工，白天铺设钢板，保证车辆正常通行，施工时间为夜间22:00至次日5:00,其他时间用装满石粉的配重袋回填沟槽,并用钢板覆盖。施工时间包含施工准备和钢板铺设。以洪山路与旅游路路口横穿为例第一阶段：封闭旅游路北侧两条快车道，因夜间施工，不影响公交车通行如下列图所示:第
11、二阶段：封闭旅游路道路中心线北侧一条快车道和南侧一条快车道，如下列图所示:慢慢慢行一体慢行一体慢行一体慢行一体化化隔离离带带第三阶段：封闭旅游路南侧两条快车道及慢行一体，如下列图所示:慢行一体北慢行慢行一体洪山路3、路口施工组织方案及交通组织方案工程内容包括沟槽开挖、垫层处理、管道焊接安装、沟槽回填、道路恢复，检查井砌筑等。交通保障方案如下：1、路口施工时间为夜间22:00至次日5:00,其他时间用装满石粉的配重袋回填沟槽，并用钢板（厚300mm,2.5m*5m）覆盖,钢板上外表与路面平行。施工时间包含施工准备和钢板铺设。2、施工期间，沟槽施工范围四面围挡，围挡上设反光警示带，四角及每五米设落
12、地标示牌、闪烁警示灯；沟槽东侧设置警示车辆。施工范围内照明充足醒目、机具放置整齐有序。沟槽东西端各设灭火器一个。3、通行期间，施工范围内围挡、机具全部清理，只保存钢板。并安排两名协勤人员，负责疏导交通，检查看护钢板防止出现缝隙。4、工程部人员和各施工负责人保持通讯畅通，确保能够及时协调处理突发情况。5、路口转向车道范围内的钢板正面斜向焊接12#螺纹钢筋，以防滑。（三）、交通标志牌设置、协警人员位置及分流方案1、交通分流方案及协警人员示意图因为旅游路二环东路以东路段是济南最南边的一条东西向主干道，除经十路外无其他可绕行主干道，只有局部次干道及小区内市政道路可供绕行。如下列图所示。2、交通标志牌设置及示意图在洪山路与云驰路路口西、北侧、转山西路与云驰路路口西、北侧、旅游路与转山西路路口北侧、洪山路与旅游路路口南、北侧、旅游路与福地街路口南、北侧安装施工绕行标志牌，内容为：“旅游路管道施工，过往车辆注意绕行。如下列图所示：1中事食为建水河MksE族死幼儿园。S&转山西路紫缘山庄紫埠山庄下井庄园:庄西银座花园21世叱不动产G京检大风货-车幼儿师大新村封闭施工区域1、绕行标志位置道路施工指示牌:（悬挂）2、落地标示牌:图例JL昆桁.不白前方道路管线施工塞（四）1车辆减速慢行1、路攵帼，交通顶峰Y期视交蒯青说蝌协勤人员。LAaT,每班2人两班倒5共4人。2米2、
