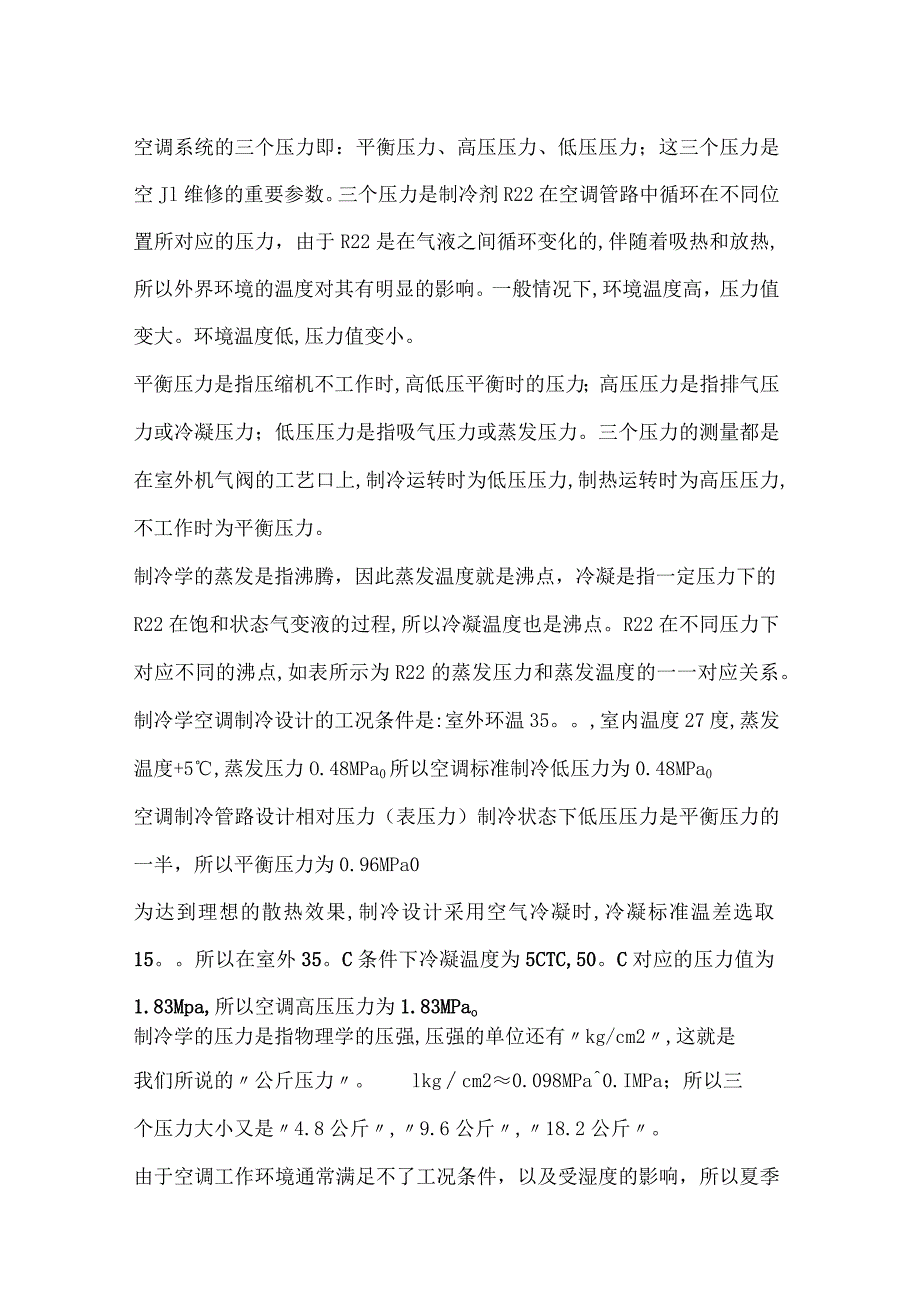

1、空调系统的三个压力即：平衡压力、高压压力、低压压力；这三个压力是空Jl维修的重要参数。三个压力是制冷剂R22在空调管路中循环在不同位置所对应的压力，由于R22是在气液之间循环变化的,伴随着吸热和放热,所以外界环境的温度对其有明显的影响。一般情况下,环境温度高，压力值变大。环境温度低,压力值变小。平衡压力是指压缩机不工作时,高低压平衡时的压力；高压压力是指排气压力或冷凝压力；低压压力是指吸气压力或蒸发压力。三个压力的测量都是在室外机气阀的工艺口上,制冷运转时为低压压力,制热运转时为高压压力,不工作时为平衡压力。制冷学的蒸发是指沸腾，因此蒸发温度就是沸点，冷凝是指一定压力下的R22在饱和状态气变液
2、的过程,所以冷凝温度也是沸点。R22在不同压力下对应不同的沸点,如表所示为R22的蒸发压力和蒸发温度的一一对应关系。制冷学空调制冷设计的工况条件是:室外环温35。,室内温度27度,蒸发温度+5,蒸发压力O.48MPa0所以空调标准制冷低压力为0.48MPa0空调制冷管路设计相对压力（表压力）制冷状态下低压压力是平衡压力的一半，所以平衡压力为0.96MPa0为达到理想的散热效果,制冷设计采用空气冷凝时,冷凝标准温差选取15。所以在室外35。C条件下冷凝温度为5CTC,50。C对应的压力值为1.83Mpa,所以空调高压压力为1.83MPao制冷学的压力是指物理学的压强,压强的单位还有kg/cm2,

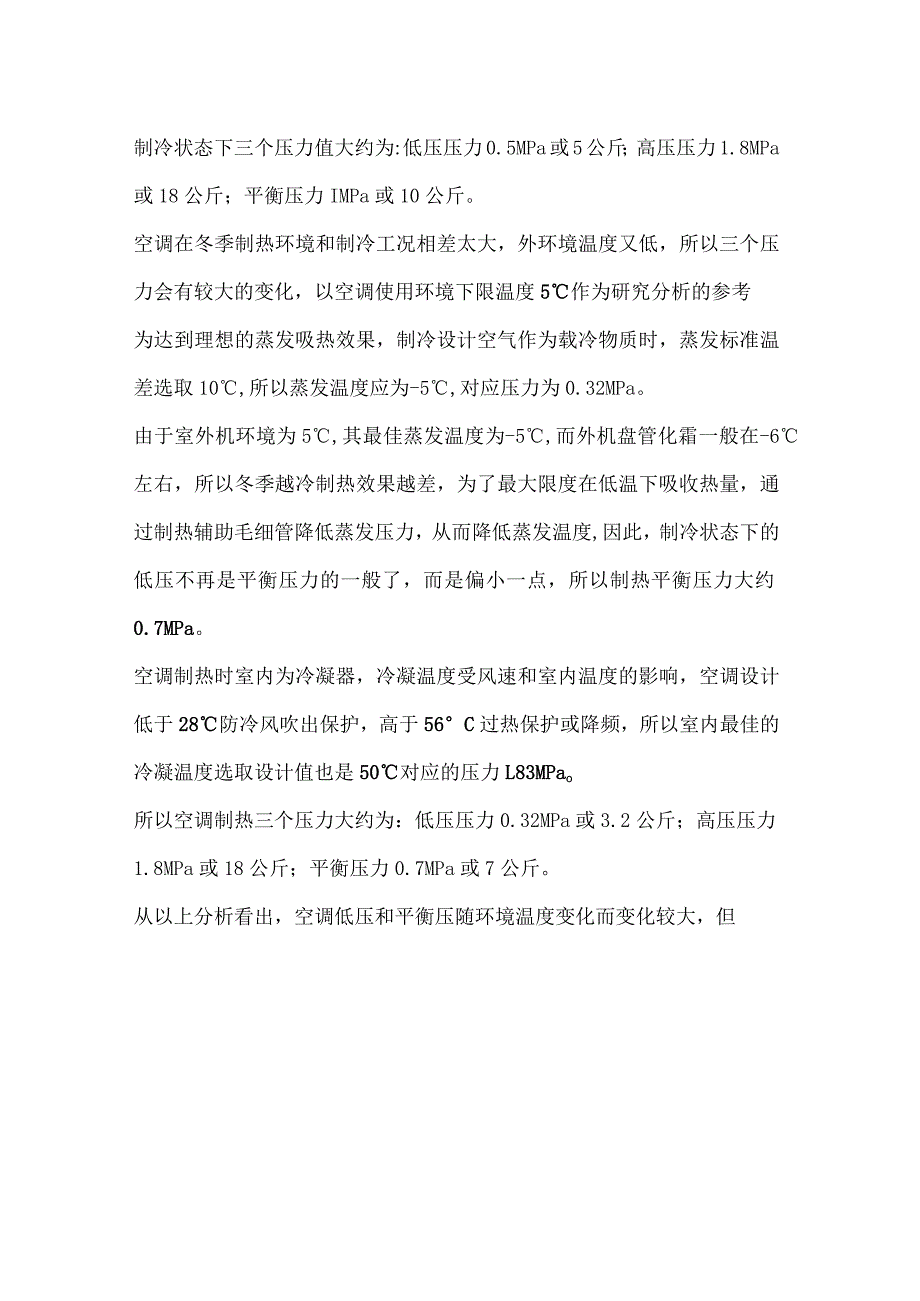

3、这就是我们所说的公斤压力。lkgcm20.098MPa0.IMPa；所以三个压力大小又是4.8公斤,9.6公斤,18.2公斤。由于空调工作环境通常满足不了工况条件，以及受湿度的影响，所以夏季制冷状态下三个压力值大约为:低压压力0.5MPa或5公斤；高压压力1.8MPa或18公斤；平衡压力IMPa或10公斤。空调在冬季制热环境和制冷工况相差太大，外环境温度又低，所以三个压力会有较大的变化，以空调使用环境下限温度5作为研究分析的参考为达到理想的蒸发吸热效果，制冷设计空气作为载冷物质时，蒸发标准温差选取10,所以蒸发温度应为-5,对应压力为0.32MPa。由于室外机环境为5,其最佳蒸发温度为-5,而
4、外机盘管化霜一般在-6左右，所以冬季越冷制热效果越差，为了最大限度在低温下吸收热量，通过制热辅助毛细管降低蒸发压力，从而降低蒸发温度,因此，制冷状态下的低压不再是平衡压力的一般了，而是偏小一点，所以制热平衡压力大约0.7MPa。空调制热时室内为冷凝器，冷凝温度受风速和室内温度的影响，空调设计低于28防冷风吹出保护，高于56C过热保护或降频，所以室内最佳的冷凝温度选取设计值也是50对应的压力L83MPao所以空调制热三个压力大约为：低压压力0.32MPa或3.2公斤；高压压力1.8MPa或18公斤；平衡压力0.7MPa或7公斤。从以上分析看出，空调低压和平衡压随环境温度变化而变化较大，但高压基本不变，在实际操作过程中，压力值可作为参考，作为维修调试的重要依据。蒸发温度-10-5EB蒸发压力MPa0.260.32.0.48冷凝温度B5556冷凝压力Mpa1.621.832.062.13
