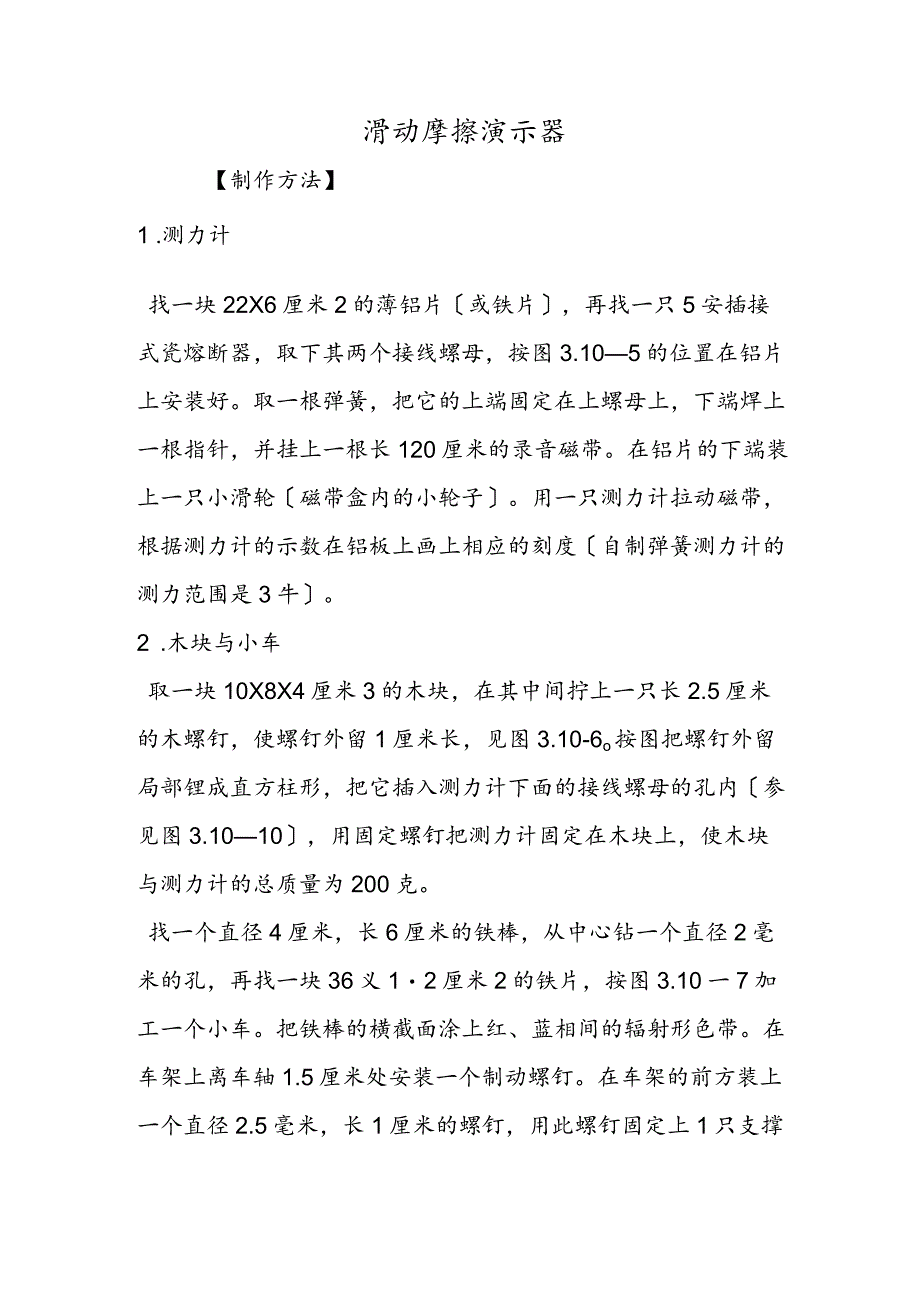

1、滑动摩擦演示器【制作方法】1 .测力计找一块22X6厘米2的薄铝片或铁片,再找一只5安插接式瓷熔断器,取下其两个接线螺母,按图3.105的位置在铝片上安装好。取一根弹簧,把它的上端固定在上螺母上,下端焊上一根指针,并挂上一根长120厘米的录音磁带。在铝片的下端装上一只小滑轮磁带盒内的小轮子。用一只测力计拉动磁带,根据测力计的示数在铝板上画上相应的刻度自制弹簧测力计的测力范围是3牛。2 .木块与小车取一块10X8X4厘米3的木块,在其中间拧上一只长2.5厘米的木螺钉,使螺钉外留1厘米长,见图3.10-6o按图把螺钉外留局部锂成直方柱形,把它插入测力计下面的接线螺母的孔内参见图3.1010,用固定

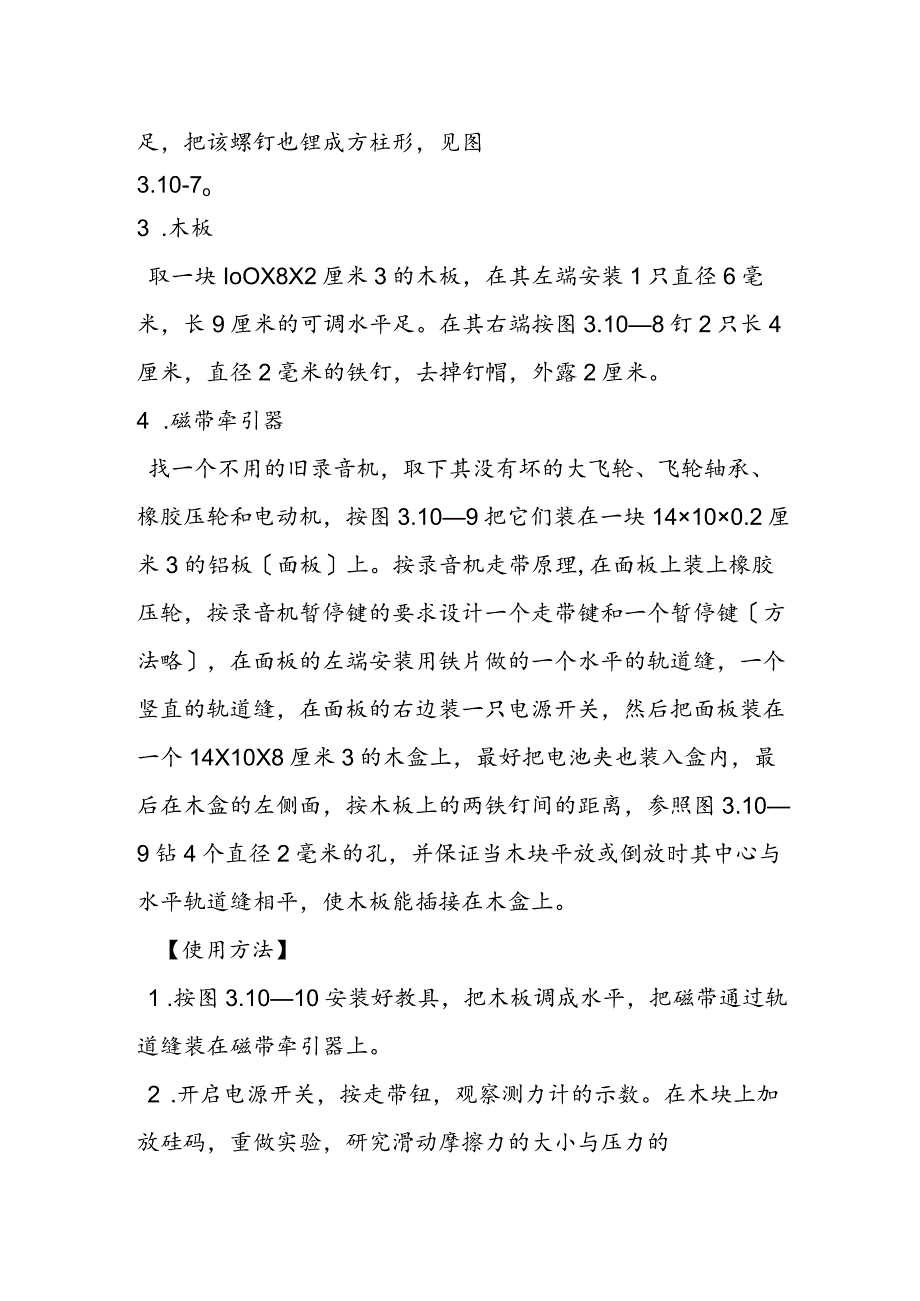

2、螺钉把测力计固定在木块上,使木块与测力计的总质量为200克。找一个直径4厘米,长6厘米的铁棒,从中心钻一个直径2毫米的孔,再找一块36义12厘米2的铁片,按图3.10一7加工一个小车。把铁棒的横截面涂上红、蓝相间的辐射形色带。在车架上离车轴1.5厘米处安装一个制动螺钉。在车架的前方装上一个直径2.5毫米,长1厘米的螺钉,用此螺钉固定上1只支撑足,把该螺钉也锂成方柱形,见图3.10-7o3 .木板取一块IoOX8X2厘米3的木板,在其左端安装1只直径6毫米,长9厘米的可调水平足。在其右端按图3.108钉2只长4厘米,直径2毫米的铁钉,去掉钉帽,外露2厘米。4 .磁带牵引器找一个不用的旧录音机,取

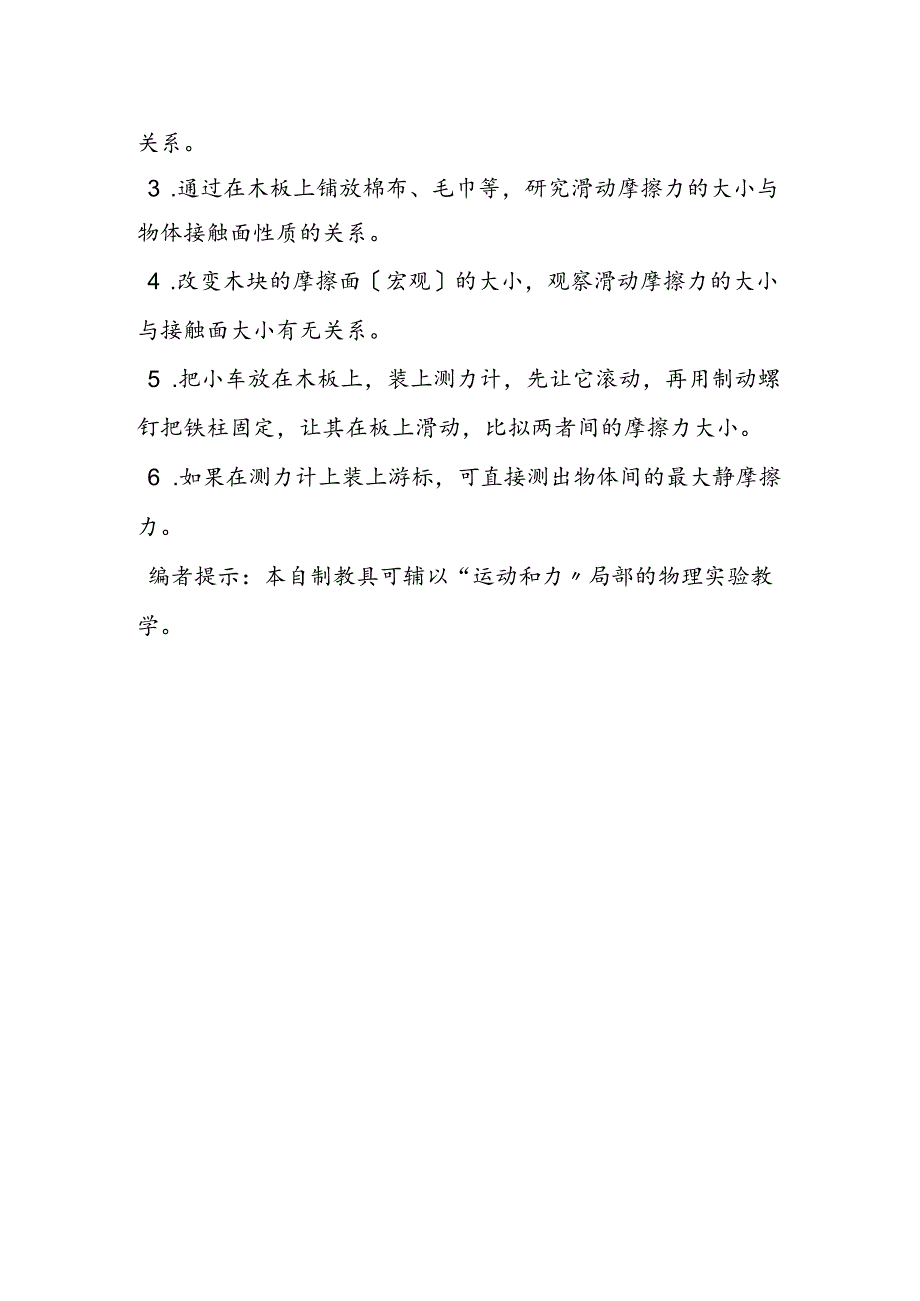

3、下其没有坏的大飞轮、飞轮轴承、橡胶压轮和电动机,按图3.109把它们装在一块14100.2厘米3的铝板面板上。按录音机走带原理,在面板上装上橡胶压轮,按录音机暂停键的要求设计一个走带键和一个暂停键方法略,在面板的左端安装用铁片做的一个水平的轨道缝,一个竖直的轨道缝,在面板的右边装一只电源开关,然后把面板装在一个14X10X8厘米3的木盒上,最好把电池夹也装入盒内,最后在木盒的左侧面,按木板上的两铁钉间的距离,参照图3.109钻4个直径2毫米的孔,并保证当木块平放或倒放时其中心与水平轨道缝相平,使木板能插接在木盒上。【使用方法】1 .按图3.1010安装好教具,把木板调成水平,把磁带通过轨道缝装在磁带牵引器上。2 .开启电源开关,按走带钮,观察测力计的示数。在木块上加放硅码,重做实验,研究滑动摩擦力的大小与压力的关系。3 .通过在木板上铺放棉布、毛巾等,研究滑动摩擦力的大小与物体接触面性质的关系。4 .改变木块的摩擦面宏观的大小,观察滑动摩擦力的大小与接触面大小有无关系。5 .把小车放在木板上,装上测力计,先让它滚动,再用制动螺钉把铁柱固定,让其在板上滑动,比拟两者间的摩擦力大小。6 .如果在测力计上装上游标,可直接测出物体间的最大静摩擦力。编者提示:本自制教具可辅以“运动和力局部的物理实验教学。
