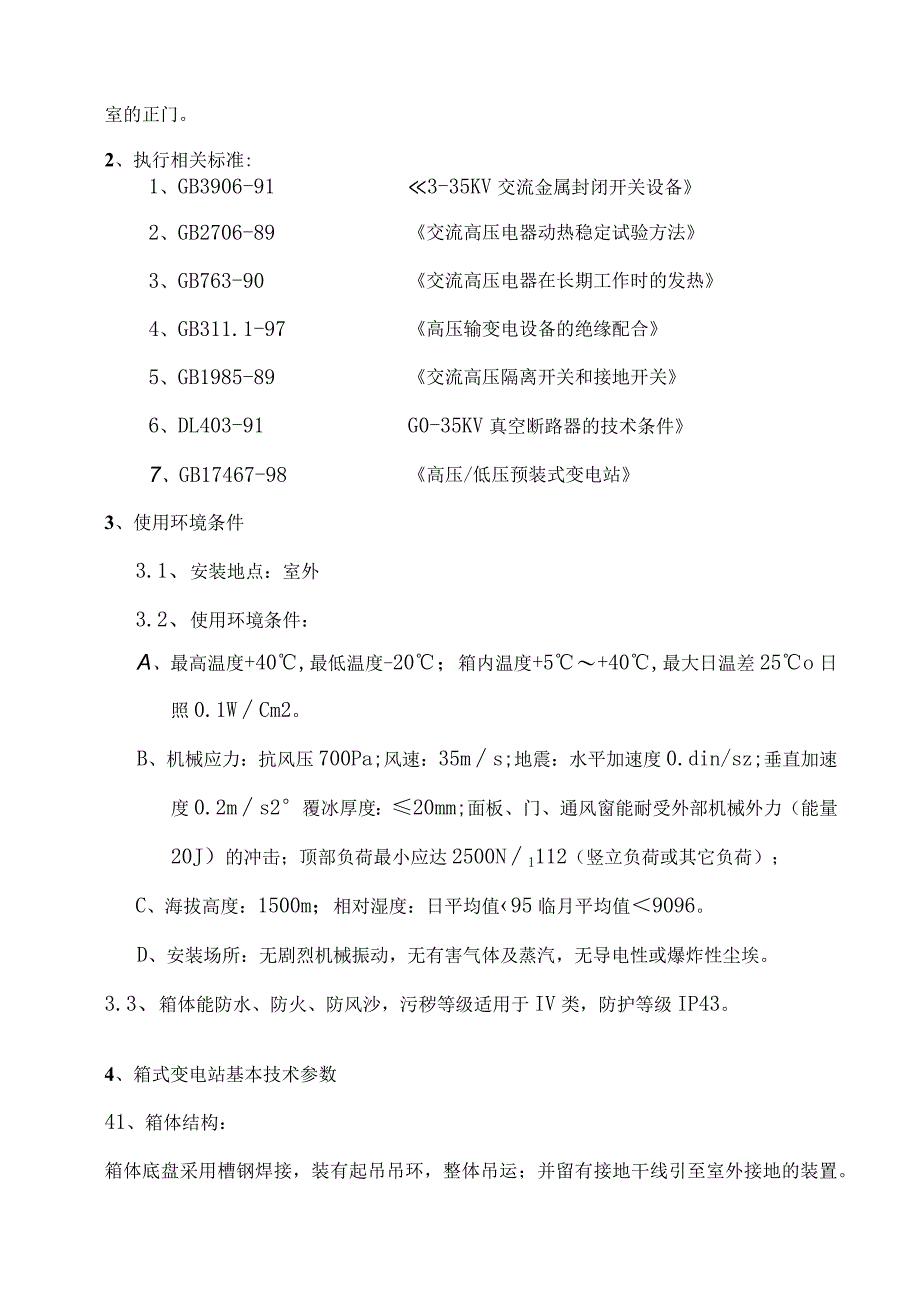

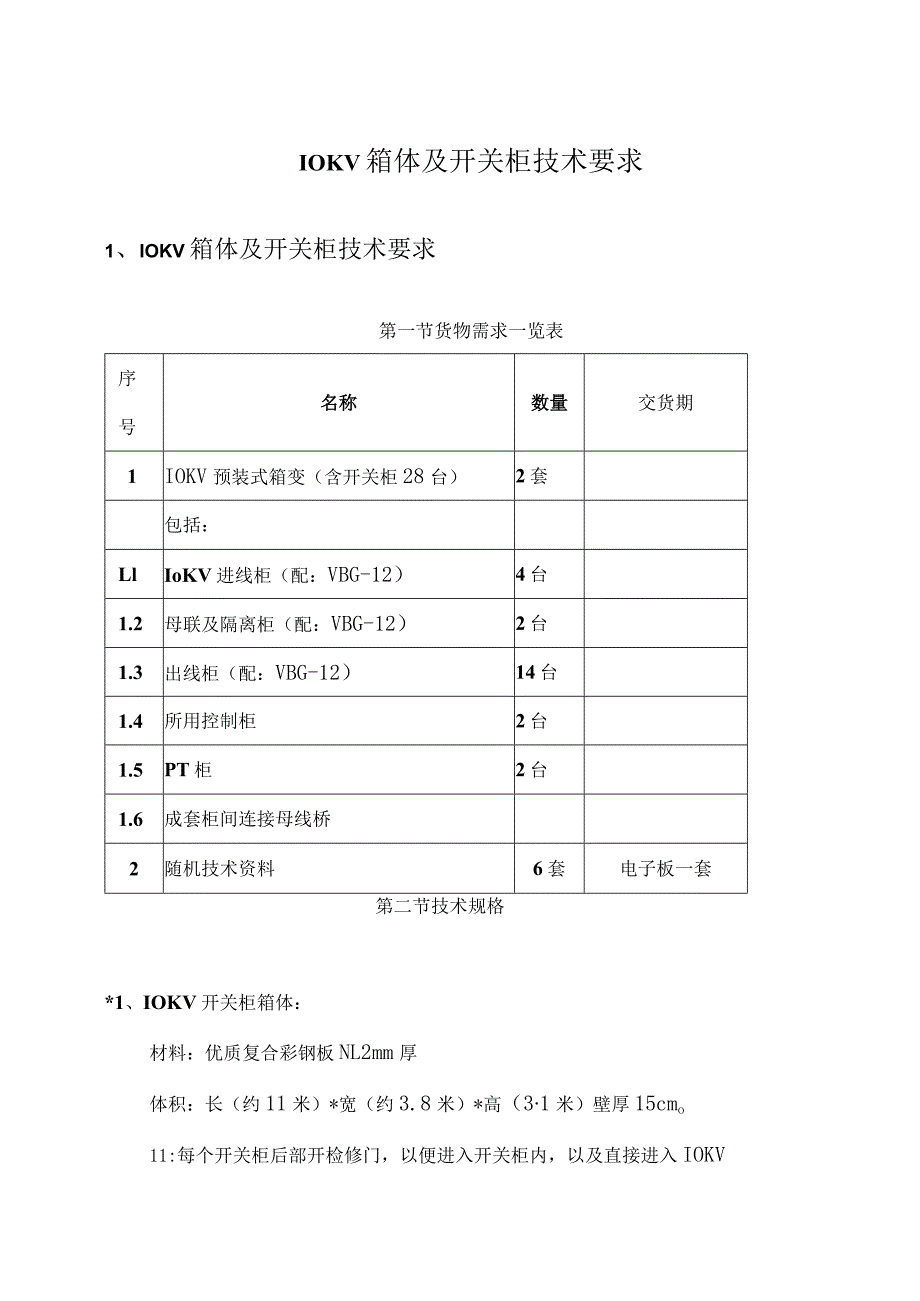

1、IOKV箱体及开关柜技术要求1、IOKV箱体及开关柜技术要求第一节货物需求一览表序号名称数量交货期1IOKV预装式箱变（含开关柜28台）2套包括：LlIoKV进线柜（配：VBG-12）4台1.2母联及隔离柜（配：VBG-12）2台1.3出线柜（配：VBG-12）14台1.4所用控制柜2台1.5PT柜2台1.6成套柜间连接母线桥2随机技术资料6套电子板一套第二节技术规格*1、IOKV开关柜箱体：材料：优质复合彩钢板NL2mm厚体积：长（约11米）*宽（约3.8米）*高（31米）壁厚15cmo11:每个开关柜后部开检修门，以便进入开关柜内，以及直接进入IOKV室的正门。2、执行相关标准:1、GB3
2、906-913-35KV交流金属封闭开关设备2、GB2706-89交流高压电器动热稳定试验方法3、GB763-90交流高压电器在长期工作时的发热4、GB311.1-97高压输变电设备的绝缘配合5、GB1985-89交流高压隔离开关和接地开关6、DL403-91G0-35KV真空断路器的技术条件7、GB17467-98高压/低压预装式变电站3、使用环境条件3.1、 安装地点：室外3.2、 使用环境条件：A、最高温度+40,最低温度-20；箱内温度+5+40,最大日温差25o日照0.1WCm2。B、机械应力：抗风压700Pa;风速：35ms;地震：水平加速度0.din/sz;垂直加速度0.2ms2

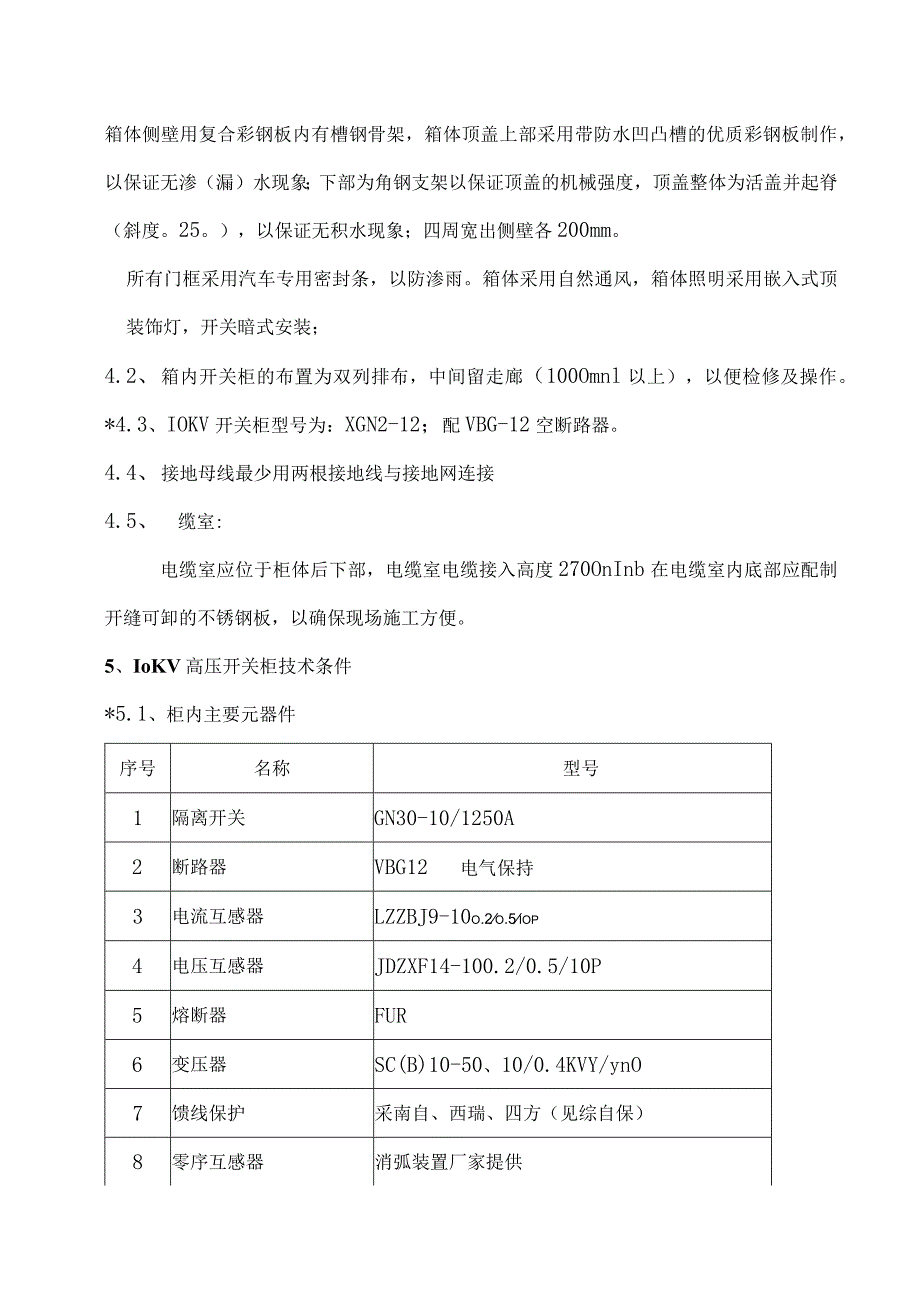

3、覆冰厚度：20mm;面板、门、通风窗能耐受外部机械外力（能量20J）的冲击；顶部负荷最小应达2500N1112（竖立负荷或其它负荷）；C、海拔高度：1500m；相对湿度：日平均值95临月平均值9096。D、安装场所：无剧烈机械振动，无有害气体及蒸汽，无导电性或爆炸性尘埃。3.3、 箱体能防水、防火、防风沙，污秽等级适用于IV类，防护等级IP43。4、箱式变电站基本技术参数41、箱体结构：箱体底盘采用槽钢焊接，装有起吊吊环，整体吊运；并留有接地干线引至室外接地的装置。箱体侧壁用复合彩钢板内有槽钢骨架，箱体顶盖上部采用带防水凹凸槽的优质彩钢板制作，以保证无渗（漏）水现象；下部为角钢支架以保证顶盖的
4、机械强度，顶盖整体为活盖并起脊（斜度。25。），以保证无积水现象；四周宽出侧壁各200mm。所有门框采用汽车专用密封条，以防渗雨。箱体采用自然通风，箱体照明采用嵌入式顶装饰灯，开关暗式安装；4.2、 箱内开关柜的布置为双列排布，中间留走廊（100Omnl以上），以便检修及操作。*4.3、IOKV开关柜型号为：XGN2-12；配VBG-12空断路器。4.4、 接地母线最少用两根接地线与接地网连接4.5、 缆室:电缆室应位于柜体后下部，电缆室电缆接入高度270OnInb在电缆室内底部应配制开缝可卸的不锈钢板，以确保现场施工方便。5、IoKV高压开关柜技术条件*5.1、柜内主要元器件序号名称型号1隔
5、离开关GN30-10/1250A2断路器VBG12电气保持3电流互感器LZZBJ9-10o.2o.5iop4电压互感器JDZXF14-100.2/0.5/10P5熔断器FUR6变压器SC(B)10-50、10/0.4KVY/ynO7馈线保护采南自、西瑞、四方（见综自保）8零序互感器消弧装置厂家提供9微机消谐装置2台*5.2、整柜参数: 额定电压：12KV； 开关柜额定电流：进线柜及母联柜为2500A,出线柜为125OA 额定短路开断电流：31.5KA； 额定短路关合电流：80kA（峰值）； 4S热稳定电流：31.5KA； 额定动稳定电流：40KA； 开关柜功能：接受和分配电能，并具有“五防”闭
6、锁功能； 母线系统：单母线分段；。 防护等级：外壳防护等级为关门状态IP4X,开门状态时的护等级IP2X； 柜与柜之间的主母线连接处，应安装绝缘套管，防止母线故障时，影响相邻柜的安全。 操作机构额定电源电压：直流220v； 开关柜应装设后门，便于检修试验；并且门应开启灵活，开启角度不小于90,在开启过程中不应使电器受到碰撞或损坏漆膜。 操作机构：弹簧储能式改进完善化产品； IOKV真空断路器回路配备过电压吸收装置，防止操作过电压；并配有TBP-B-12.7F/150过电压保护器。 加热器：AC220V(交流) 照明：AC220V 柜体颜色：计算机灰*5.3、柜内其它主要设备参数：5.3.k真空
7、断路器：VBG12(3AH,VD4)额定电流：1250A、2000A额定短路开断电流：31.5KA短路关合电流：80KA额定操作顺序：分-0.3S-合分-18OS合分分、合闸时间：50ms100ms机械寿命：10000次额定短路电流开断次数：250次*5.3.2、断路器操作机构的主要参数：断路器：VBG12/P机构形式：配套操作机构操作电源电压：DC220V合闸：80%110%操作电源电压变动范围内可靠动作分闸：65%120%操作电源电压变动范围内可靠动作在30%额定电压下不分闸辅助开关：常闭、常开接点各4个*5.3.3、电流互感器：采用环氧浇注型，按图纸要求配置（厂家：保定互感器厂，大连第二
8、互感器厂，鲁能泰山）额定电流比：按图纸要求配置准确度等级：0.2/0.5/10P15额定容量：10VA15VA30V5. 3.5.接地开关：带有分、合闸位置指示器、直测纲化玻璃窗加螺栓固定。*5.3.6电压互感器：（厂家：保定互感器厂，大连第二互感器厂，鲁能泰山）采用环氧浇注型，单相式电压互感器,其额定参数应与开关柜额定参数一致。a） 型号：JDZX9-12b） 额定电压比：1030.1/J3/0.1/3kVc） 额定输出：50100VA0.5/6P级d）励磁特性：要求有较高的饱和点，在L2倍额定电压时不饱和。e）局部放电水平：在1.2X12kV局部放电测量电压下，电压互感器相对地局部放电量W
9、50PC。d） 高压开关柜主要技术要求：（参照供电系统图）6. 1开关柜结构* 6.1.1.开关柜的防护等级为：外壳IP4X,断路器室门打开时为IP2X* 6.1.2.柜体采用2mm敷铝锌钢板* 6.1.3.开关柜应有可靠的机械或电气防误操作的功能，即具有“五防”功台匕* 6.1.4.开关柜断路器辅助接点应与主触头同步，闭合应可靠牢固，断开应有足够的距离* 6.1.5.开关柜供方应考虑提供便于起吊的吊环* 6.1.6.开关柜内应设照明，照明灯的开关在柜门外，灯泡电压为220V,-相二线。* 6.1.7.开关柜内应配温、湿度控制器L2WK-D2(TH),加热器的电压为220V,150W,一相二线
10、，由柜外开关控制加热器投入或切除。* 6.2断路器及其操作机构：6.2.1.电气操作的断路器均应有就地跳、合闸的操作设施，当断路器在就地试验和断开位置时断路器的远方操作回路被闭锁；6.2.2.断路器的操作机构在任何状态下都可以电气和机械跳闸；6.2.3.所有操作机构和辅助开关的接线除有特殊要求外，均采用相同接线。6.2.4断路器的操作机构应具有无压释放保护。6. 2.5安装能显示断路器操作次数的计数器。该计数器与操作回路无电气联系,且不影响断路器的合分闸操作。* 6.3主母线及分支母线要求母线能承受连接在母线上最大等级的断路器关合电流所产生的电动力，母线型式：TMY-120X10o全部母线用热
11、缩绝缘套管覆盖，即绝缘铜母线。* 6.4、控制回路接线控制信号和保护回路的连接线用铜线，最小截面不小于1.5平方毫米，电流互感器二次侧引到端子的连线用铜线，最小截面不小于2.5平方毫米。所有导线均应牢固地加紧，设备端子均有标字牌，对外引接电缆的端子均通过端子排，静态装置和强电二次回路的导线应尽量分开在不同导线槽内引接，每排留有20%的备用端子。每个端子只接一根导线，内部连线可以接两根导线。导线均选用交联聚乙烯绝缘，电压不小于50OV的铜绞线。* 6.5计量表计测量仪表采用三相三线式数字多功能复费率表。要求如下：除母线分段、消弧线圈及所用变外，进线及各回路均采用高精度威胜智能电度表实现各回路电量
12、计量功能，采用05级多功能智能电子数字式电度表，进线以及馈出开关加装数字式电流表，PT加装数字式电压表4块，动力变两则加数字式电流表。* 6.6开关柜（设备）安装的变电站为无人值守站，各开关柜的控制、信号应能就地和远方操作。6. 7微机保护装置分散安装。7、供方应提供下列设备质量证明书：、产品合格证、制造检验记录、材料合格证、电气试验报告（型式试验和出厂试验报告）8、技术文件及技术图纸：6套6.1、 供方应提供IOKV开关柜设备使用说明书。6.2、 供方应提供IOKV开关柜内配套设备的主要技术参数。8.3、各开关柜的内部安装接线图8.4、开关柜基础平面及剖面图8.5、断路器所配操作机构二次接线图9、现场服务：在安装和调试过程中，厂家应派人到现场指导安装和配合施工10、保质期从运行之日起一年。
