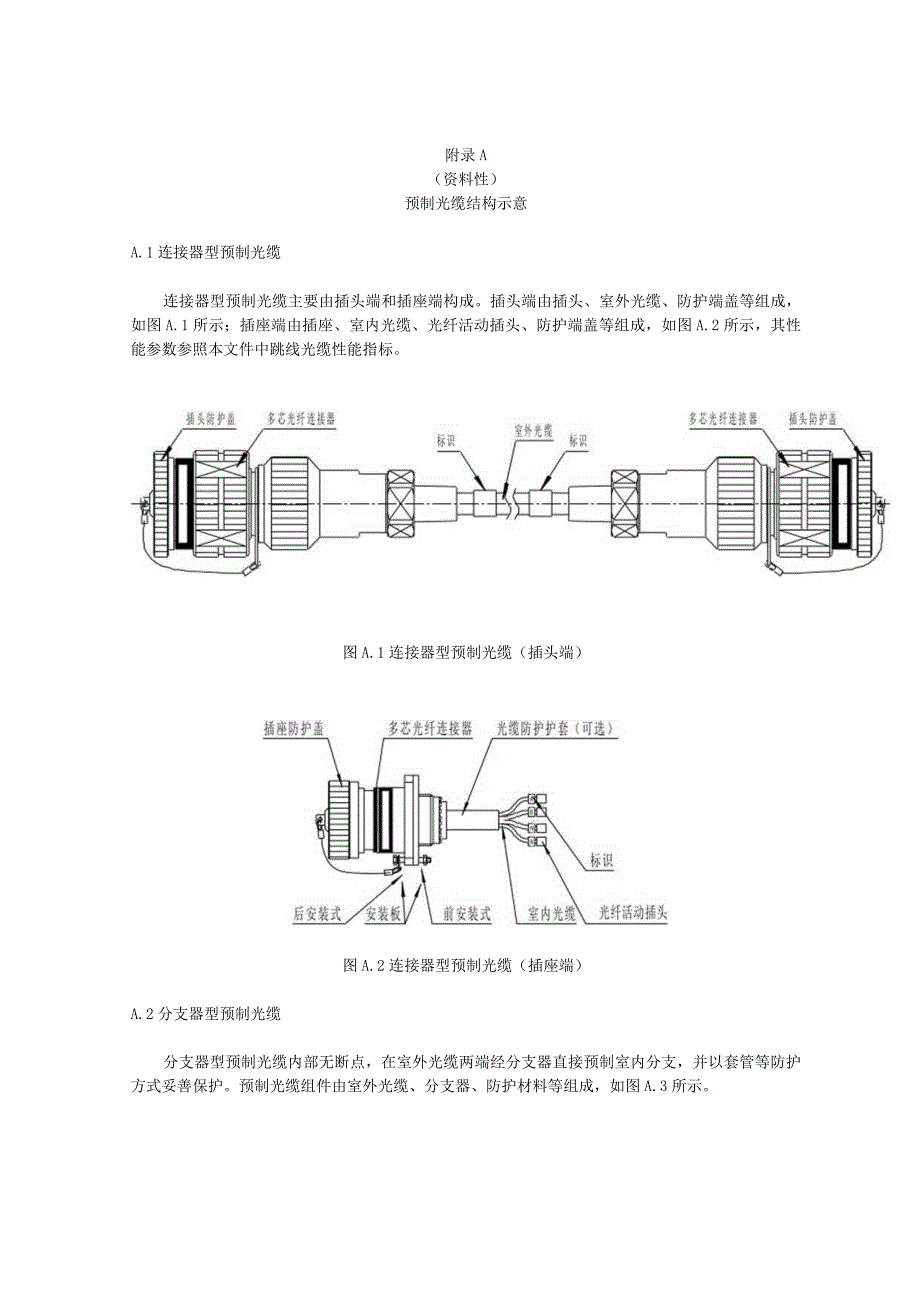

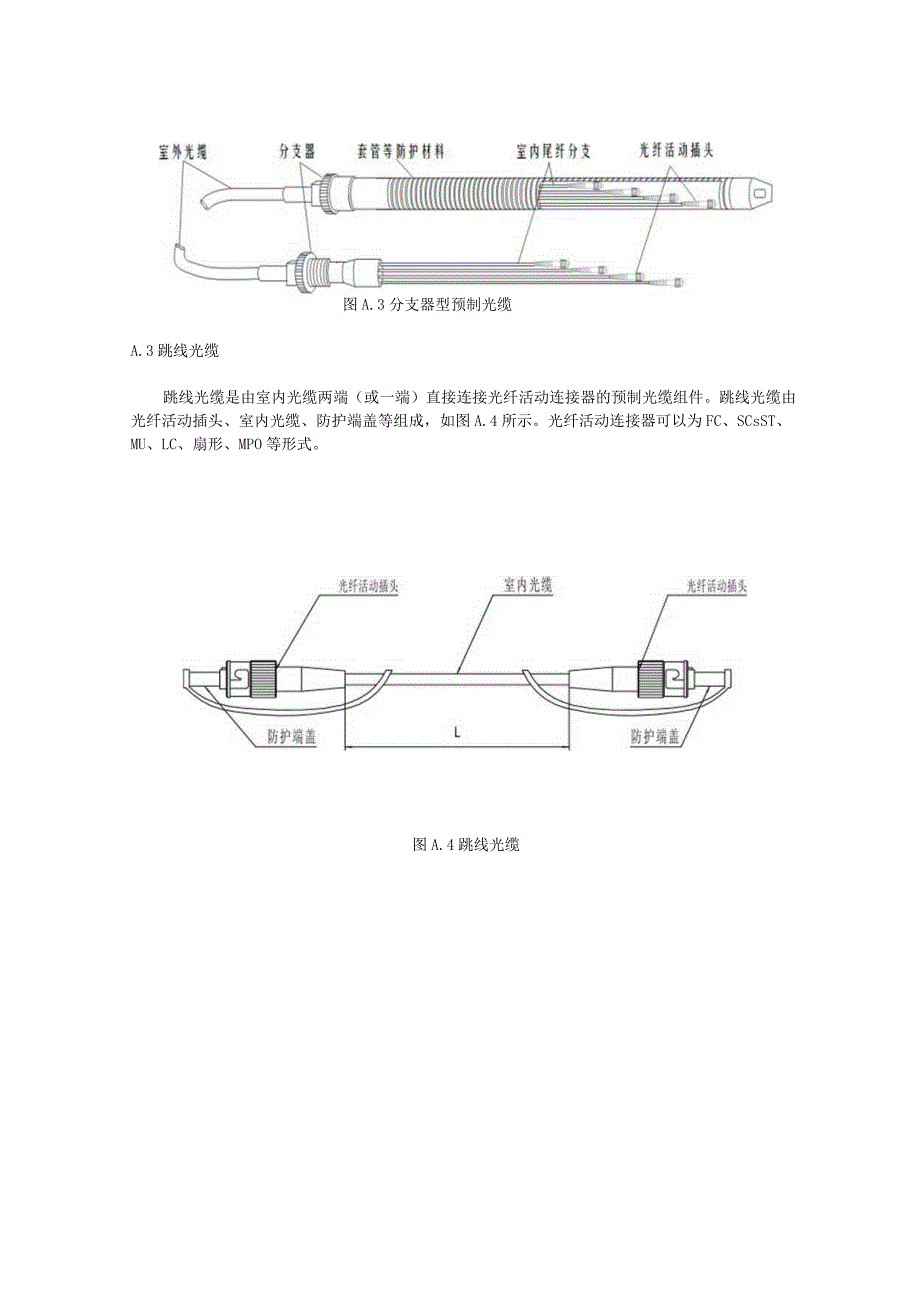

1、附录A(资料性)预制光缆结构示意A.1连接器型预制光缆连接器型预制光缆主要由插头端和插座端构成。插头端由插头、室外光缆、防护端盖等组成,如图A.1所示;插座端由插座、室内光缆、光纤活动插头、防护端盖等组成,如图A.2所示,其性能参数参照本文件中跳线光缆性能指标。图A.1连接器型预制光缆(插头端)图A.2连接器型预制光缆(插座端)A.2分支器型预制光缆分支器型预制光缆内部无断点,在室外光缆两端经分支器直接预制室内分支,并以套管等防护方式妥善保护。预制光缆组件由室外光缆、分支器、防护材料等组成,如图A.3所示。图A.3分支器型预制光缆A.3跳线光缆跳线光缆是由室内光缆两端(或一端)直接连接光纤活动

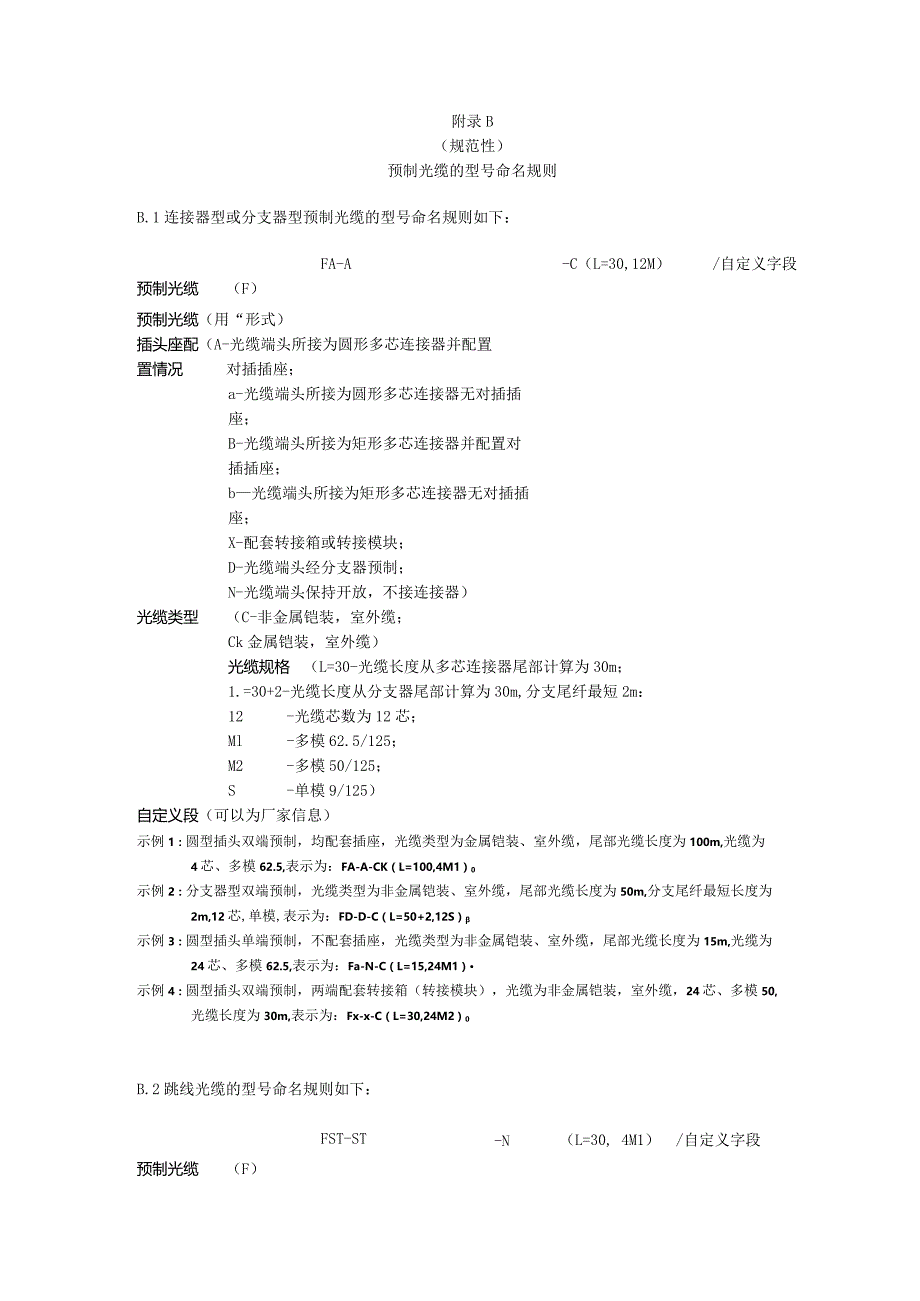

2、连接器的预制光缆组件。跳线光缆由光纤活动插头、室内光缆、防护端盖等组成,如图A.4所示。光纤活动连接器可以为FC、SCsST、MU、LC、扇形、MPO等形式。图A.4跳线光缆附录B(规范性)预制光缆的型号命名规则B.1连接器型或分支器型预制光缆的型号命名规则如下:FA-A-C(L=30,12M)/自定义字段预制光缆(F)预制光缆(用“形式)插头座配(A-光缆端头所接为圆形多芯连接器并配置置情况对插插座;a-光缆端头所接为圆形多芯连接器无对插插座;B-光缆端头所接为矩形多芯连接器并配置对插插座;b光缆端头所接为矩形多芯连接器无对插插座;X-配套转接箱或转接模块;D-光缆端头经分支器预制;N-光缆

3、端头保持开放,不接连接器)光缆类型(C-非金属铠装,室外缆;Ck金属铠装,室外缆)光缆规格(L=30-光缆长度从多芯连接器尾部计算为30m;1.=30+2-光缆长度从分支器尾部计算为30m,分支尾纤最短2m:12-光缆芯数为12芯;Ml-多模62.5/125;M2-多模50/125;S-单模9/125)自定义段(可以为厂家信息)示例1:圆型插头双端预制,均配套插座,光缆类型为金属铠装、室外缆,尾部光缆长度为100m,光缆为4芯、多模62.5,表示为:FA-A-CK(L=100,4M1)0示例2:分支器型双端预制,光缆类型为非金属铠装、室外缆,尾部光缆长度为50m,分支尾纤最短长度为2m,12芯

4、,单模,表示为:FD-D-C(L=50+2,12S)示例3:圆型插头单端预制,不配套插座,光缆类型为非金属铠装、室外缆,尾部光缆长度为15m,光缆为24芯、多模62.5,表示为:Fa-N-C(L=15,24M1)示例4:圆型插头双端预制,两端配套转接箱(转接模块),光缆为非金属铠装,室外缆,24芯、多模50,光缆长度为30m,表示为:Fx-x-C(L=30,24M2)0B.2跳线光缆的型号命名规则如下:-N(L=30, 4M1)/自定义字段FST-ST预制光缆(F)活动连接(用“”形式表示)器类型(光缆端头所接活动连接器类型,可为FC、SC、ST、MU、LC、MPo)光缆类型上柜内使用W-柜间

5、使用光缆规格L=30-光缆长度从多芯连接器尾部计算为30m;4 -光缆芯数为4芯;Ml-多模62.5/125;M2-多模50/125;5 -单模9/125)自定义段可以为厂家信息示例1:两端接ST型活动连接器,使用于柜内,光缆长度为100In,光缆为4芯、多模62.5,表示为:FST-ST-N(L=100,4M1)。示例2:两端接LC型活动连接器,使用于柜间,光缆长度为50m,12芯,单模,表示为:FLC-LC-W(L=50,12S)o附录C(资料性)预制光缆链路损耗计算根据光缆长度、类型、节点数量计算链路损耗的公式如下:IL=IL+IL2+IL3+IL4+ILs式中:IU一一总光缆链路损耗;必和IL-单芯连接器损耗;IL?和TL1预制连接器损耗;IU光缆损耗。图CJ预制光缆链路损耗计算示意图
