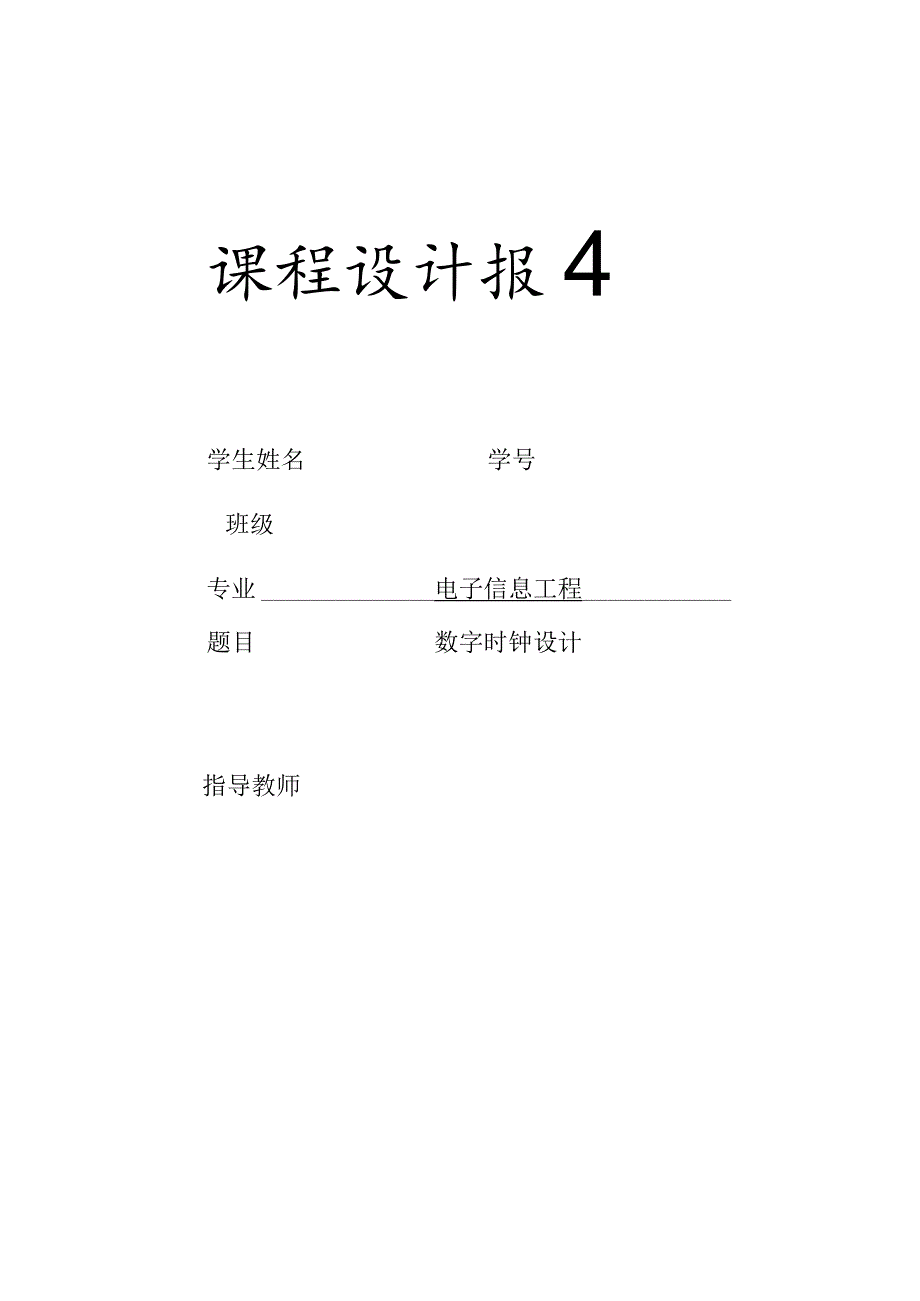

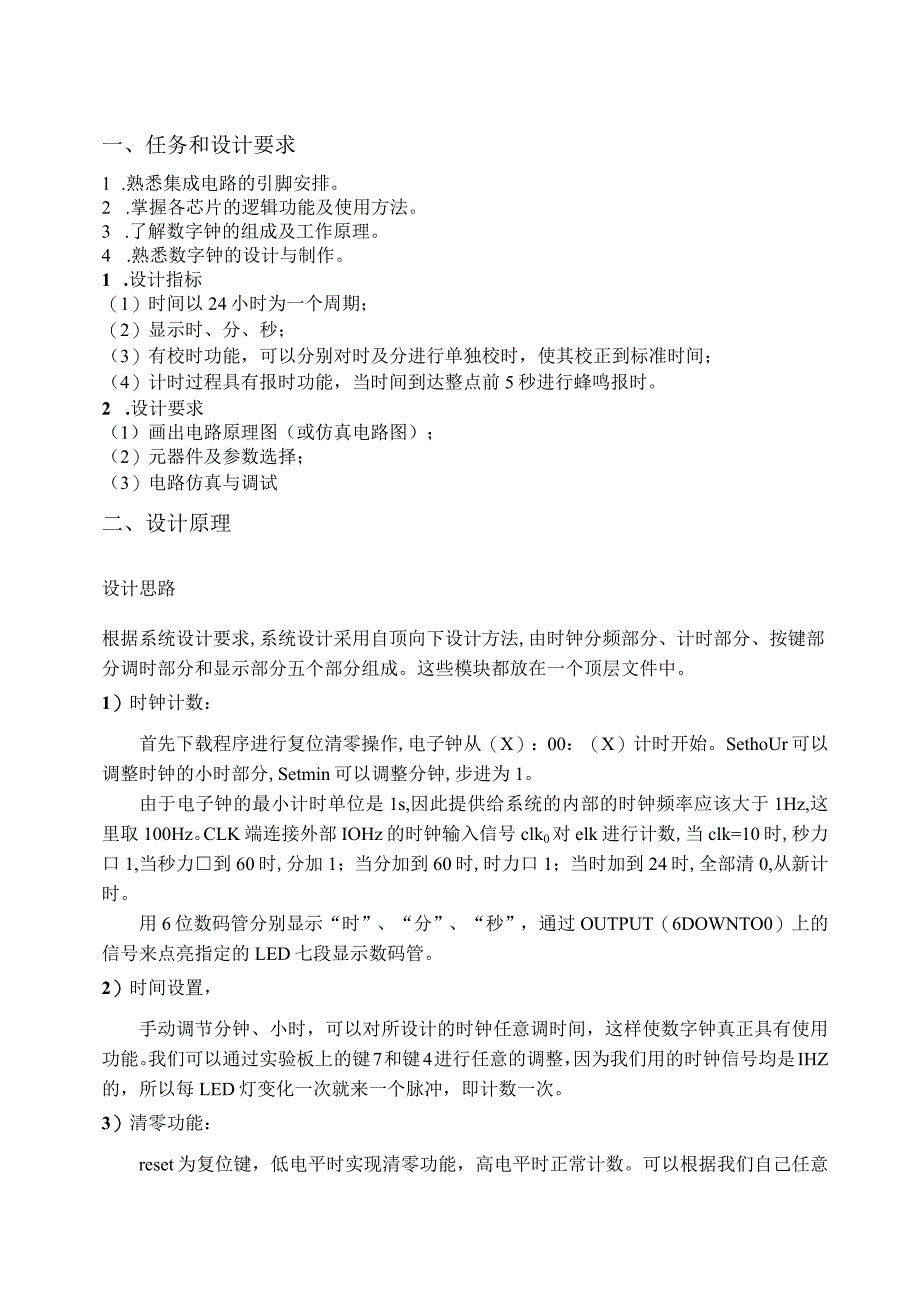

1、课程设计报4学生姓名学号班级专业电子信息工程题目数字时钟设计指导教师一、任务和设计要求1 .熟悉集成电路的引脚安排。2 .掌握各芯片的逻辑功能及使用方法。3 .了解数字钟的组成及工作原理。4 .熟悉数字钟的设计与制作。1 .设计指标（1）时间以24小时为一个周期；（2）显示时、分、秒；（3）有校时功能，可以分别对时及分进行单独校时，使其校正到标准时间；（4）计时过程具有报时功能，当时间到达整点前5秒进行蜂鸣报时。2 .设计要求（1）画出电路原理图（或仿真电路图）；（2）元器件及参数选择；（3）电路仿真与调试二、设计原理设计思路根据系统设计要求,系统设计采用自顶向下设计方法,由时钟分频部分、计时
2、部分、按键部分调时部分和显示部分五个部分组成。这些模块都放在一个顶层文件中。1）时钟计数：首先下载程序进行复位清零操作,电子钟从（X）：00：（X）计时开始。SethoUr可以调整时钟的小时部分,Setmin可以调整分钟,步进为1。由于电子钟的最小计时单位是1s,因此提供给系统的内部的时钟频率应该大于1Hz,这里取100Hz。CLK端连接外部IOHz的时钟输入信号clk0对elk进行计数,当clk=10时,秒力口1,当秒力到60时,分加1；当分加到60时,时力口1；当时加到24时,全部清0,从新计时。用6位数码管分别显示“时”、“分”、“秒”，通过OUTPUT（6DOWNTO0）上的信号来点亮

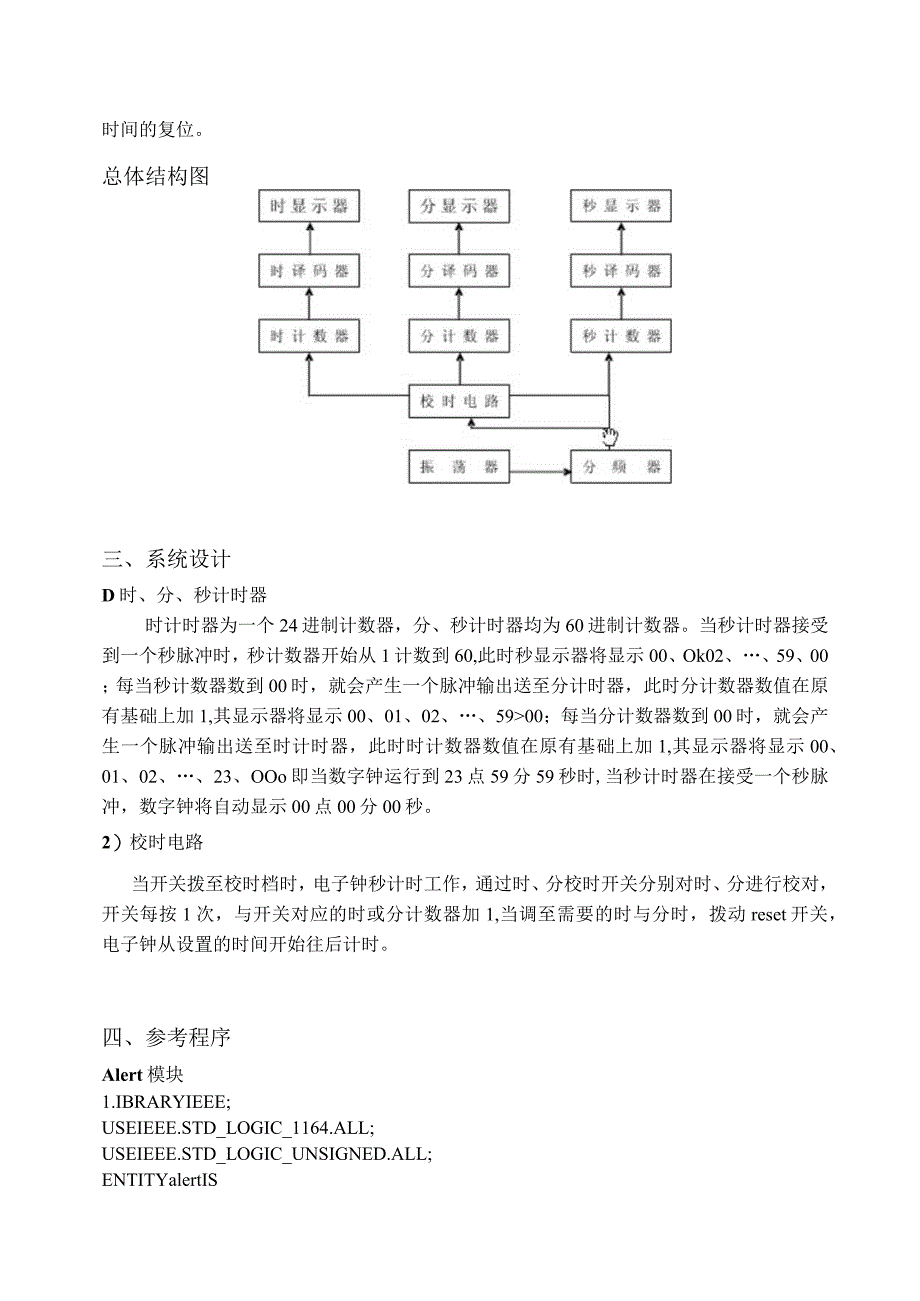

3、指定的LED七段显示数码管。2）时间设置，手动调节分钟、小时，可以对所设计的时钟任意调时间，这样使数字钟真正具有使用功能。我们可以通过实验板上的键7和键4进行任意的调整，因为我们用的时钟信号均是IHZ的，所以每LED灯变化一次就来一个脉冲，即计数一次。3）清零功能：reset为复位键，低电平时实现清零功能，高电平时正常计数。可以根据我们自己任意时间的复位。总体结构图三、系统设计D时、分、秒计时器时计时器为一个24进制计数器，分、秒计时器均为60进制计数器。当秒计时器接受到一个秒脉冲时，秒计数器开始从1计数到60,此时秒显示器将显示00、Ok02、59、00；每当秒计数器数到00时，就会产生一个
4、脉冲输出送至分计时器，此时分计数器数值在原有基础上加1,其显示器将显示00、01、02、5900；每当分计数器数到00时，就会产生一个脉冲输出送至时计时器，此时时计数器数值在原有基础上加1,其显示器将显示00、01、02、23、OOo即当数字钟运行到23点59分59秒时,当秒计时器在接受一个秒脉冲，数字钟将自动显示00点00分00秒。2）校时电路当开关拨至校时档时，电子钟秒计时工作，通过时、分校时开关分别对时、分进行校对，开关每按1次，与开关对应的时或分计数器加1,当调至需要的时与分时，拨动reset开关，电子钟从设置的时间开始往后计时。四、参考程序Alert模块1.IBRARYIEEE;US
5、EIEEE.STD_LOGIC_1164.ALL;USEIEEE.STD_LOGIC_UNSIGNED.ALL;ENTITYalertISPORT(clkJNSTD_LOGIC;dain:INSTD_LOGIC_VECTOR(6DOWNTO0);speak:OUTSTD-L0GIC;lamp:OUTSTD_L0GIC_VECT0R(2DOWNTO0);ENDalert;ARCHITECTUREfunOFalertISSIGNALcount:STD_LOG!C_VECTOR(1DOWNTOO);SIGNALcount1:STD_LOGIC_VECTOR(1DOWNTOO);BEGINspeake
6、r:PROCESS(clk)BEGIN-speak=counl1(1);IF(cIk,eventandelk-)THENIF(dain=,OOOOOOO,)THENspeak=10)THENcountl=00;-countl为三进制加法计数器ELSEcountl=countl+l;speak=count1(O);ENDIF;ENDIF;ENDIF;ENDPROCESSspeaker;IamperTROCESS(Clk)BEGINIF(rising_edge(clk)THENIF(count=10,)THENIF(count=OO)THENIamp二“001”;-循环点亮三只灯ELSIF(cou
7、nt=O,)THENlamp=010;ELSIF(Count=nIOn)THENlamp=100n;ENDIF;count=count+1;ELSEcount=00;ENDIF;ENDIF;ENDPROCESSIamper;ENDfun;Hour模块1.IBRARYIEEE;useIEEE.STD_LOGIC_1164.ALL;USEIEEE.STD_LOGIC_UNSIGNED.ALL;ENTITYhourISPORT(clk,reset:INSTD_LOG1C;daout:outSTD_L0GIC_VECT0R(5DOWNTO0);ENDENTITYhour;ARCHITECTUREfun
8、OFhourISSIGNALcount:STD_LOGIC_VECTOR(5DOWNTO0);BEGINdaout=count;PROCESS(clk,reset)BEGINIF(reset=,O)THENcount=OOOOOO;一若reset=O,则异步清零-否则，若CIk上升沿到ELSIF(clk,eventandclk=)THENIF(count(3DOWNTO0)=1001)THEN-若个位计时恰好到“1001”即9IF(count16#23#)THEN count=count+7;elsecount=,000000;END IF;ELSIF (count16#23#)THEN co
9、unt=count+1;ELSEcount=000000;-23进制-若到23D则-复0一若未到23D,贝IJColInt进1-否则清零END IF; -END IF (count (3 DOWNTO 0) =100,)END IF;END PROCESS;END fun;Minute模块-END IF (reset=,O)1.IBRARYIEEE;USEIEEE.STD_LOGIC_1164.ALL;USEIEEE.STD_LOGIC_UNSIGNED.ALL;ENTITYminuteISPORT(clk,clkl,reset,sethour:INSTD_LOGIC;enhour:OUTST
10、D_LOGIC;daout:OUTSTD_LOGIC_VECTOR(6DOWNTO0);ENDENTITYminute;ARCHITECTUREfunOFminuteISSIGNALcount:STD_LOGIC_VECTOR(6DOWNTOO);SIGNALenhour_l,enhour_2:STD_LOGIC;-enmin,l为59分时的进位信号BEGIN-enmin_2由elk调制后的手动调时脉冲信号串daout=count;enhour_2=(sethourandclkl);sethour为手动调时控制信号，高电平有效enhour=(enhour_lorenhour_2);PROCES
11、S(clk,reset,sethour)BEGINIF(reset=,O,)THEN-若reset为O,则异步清零count=OOOOOOO;ELSIF(clk,eventandclk=*)THEN-否则,若elk上升沿到IF(count(3DOWNTOO)FlOO1)THEN-若个位计时恰好到“1001”即9IF(count16#60#)THEN-又若count小于16#60#,即60IF(COUnklOllOO1)THEN-又若已到59Denhoujk=T;-则置进位为1count=0000000;-count复0ELSEcount=count+7;若count未至!159D,则力口7,即
12、作加6校正ENDIF;-使前面的16#60#的个位转变为842IBCD的容量ELSECOUnt=0000000”COUnt复0(有此句，则对无效状态电路可自启动)ENDIF;-ENDIF(count16#60#)ELSIF(count16#60#)THENcount=count1;一若CoUnt16#60#则count力口1enhour_l=0,after100ns;没有发生进位ELSECOUntV=0000(X)0否则,若count不小于16#60#count复0ENDIF;-ENDIF(count(3DOWNTOO)=n100l)ENDIF;-ENDIF(reset=,O,)ENDproc
13、ess;ENDfun;Second模块1.IBRARYIEEE;USEIEEE.STD_LOGIC_1164.ALL;USEIEEE.STD_LOGIC_UNSIGNED.ALL;ENTITYsecondISPORT(elk,reset,setmin:STD_LOGIC;enmin:OUTSTD_LOGIC;daout:OUTSTD_LOGIC_VECTOR(6DOWNTO0);ENDENTITYsecond;ARCHITECTUREfunOFsecondISSIGNALcount:STD_LOGIC_VECTOR(6DOWNTO0);SIGNALenmin_l,enmin_2:STD_L0G
14、IC;enmin-l为59秒时的进位信号BEGIN-enmin_2由elk调制后的手动调分脉冲信号串daout=count;enmin_2=(setminandelk);setmin为手动调分控制信号，高电平有效enmin=(enmin_1orenmin_2);enmin为向分进位信号PROCESS(clk,reset,setmin)BEGINIF(reset=,O,)THENCoUnt=0000000；-若reset为0,则异步清零ELSIF(clkeventandelk-l,)then-否则,若elk上升沿到IF(count(3downto0)=u1001)then-若个位计时恰好到“1001”即9IF(count16#60#)then-又若count小于16#60#,即60HIF(count=101100,)then又若已到59DenminV=T;CoUnt=0000000;-则置进位为1及count复0ELSE一未至U59DCOUm=count+7;-则力口7,而+7=+1+6,即作”加6校正”ENDIF;ELSE-若count不小于16#60#(即count等于或大于16#60#)count=0000000;-count复0ENDIF;-ENDIF(count16#60#)ELSIF(count16#60#)then一若个位计数未到“1001
