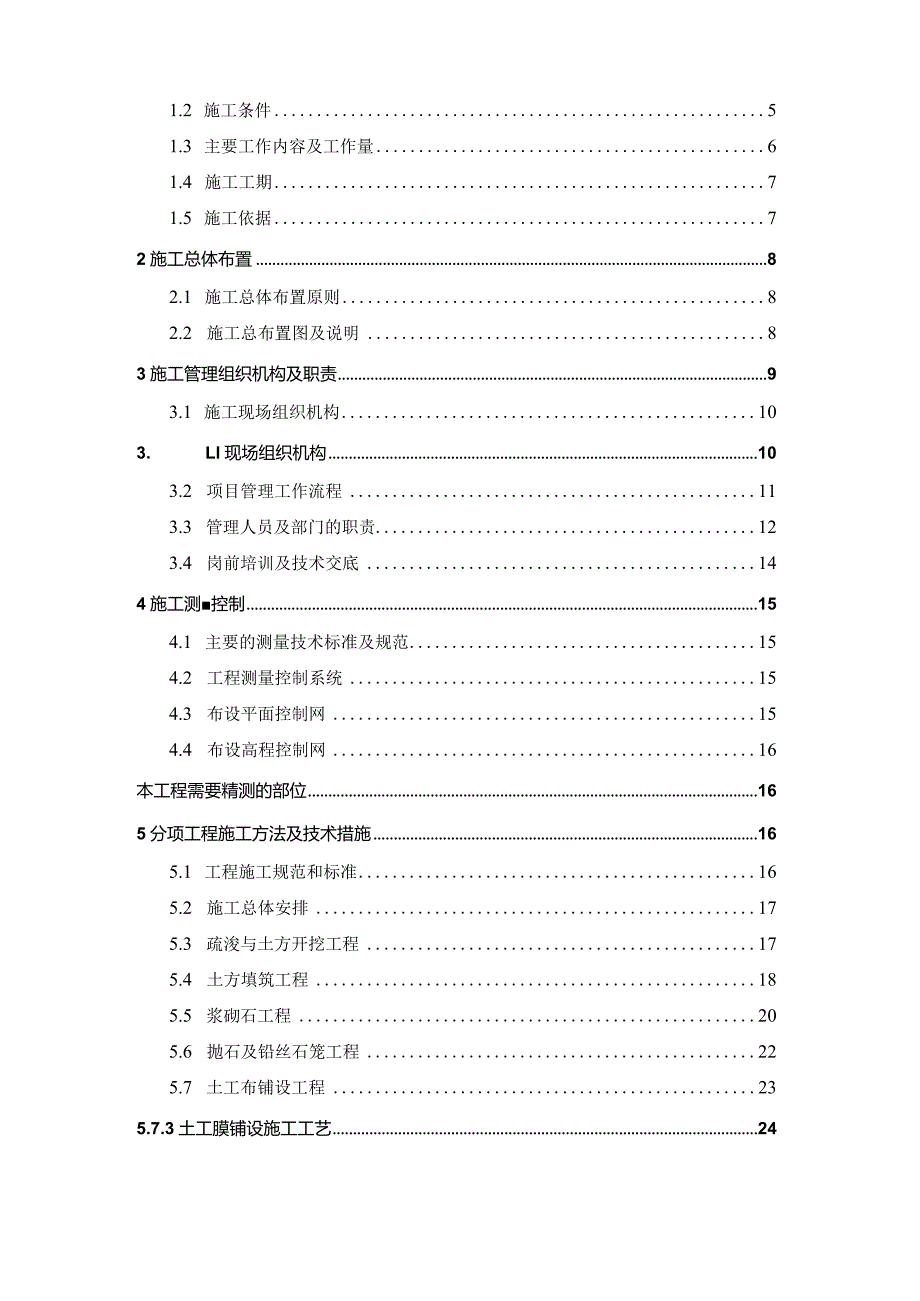

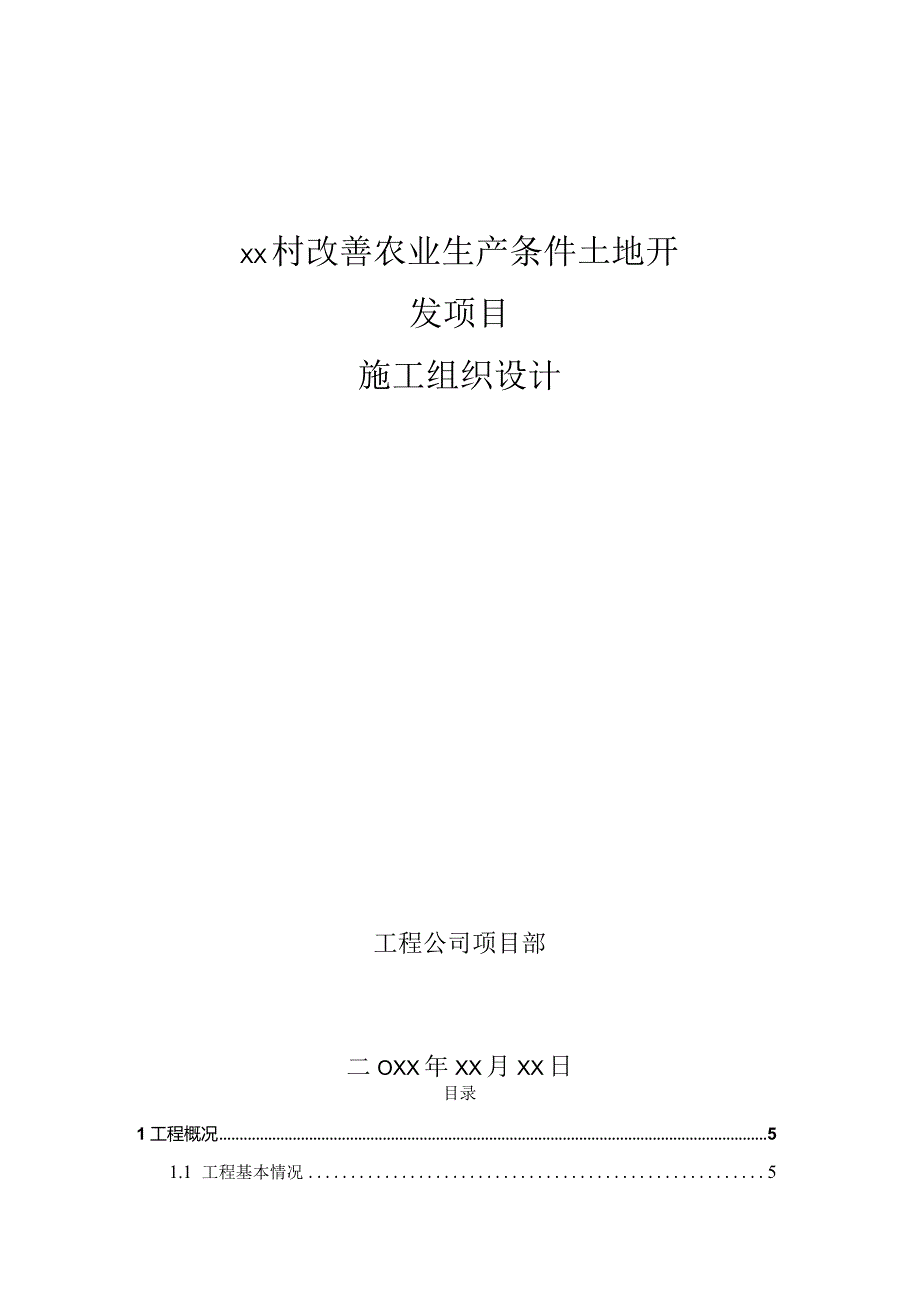

1、XX村改善农业生产条件土地开发项目施工组织设计工程公司项目部二OXX年XX月XX日目录1工程概况51.1 工程基本情况51.2 施工条件51.3 主要工作内容及工作量61.4 施工工期71.5 施工依据72施工总体布置82.1 施工总体布置原则82.2 施工总布置图及说明83施工管理组织机构及职责93.1 施工现场组织机构103.Ll现场组织机构103.2 项目管理工作流程113.3 管理人员及部门的职责123.4 岗前培训及技术交底144施工测控制154.1 主要的测量技术标准及规范154.2 工程测量控制系统154.3 布设平面控制网154.4 布设高程控制网16本工程需要精测的部位165

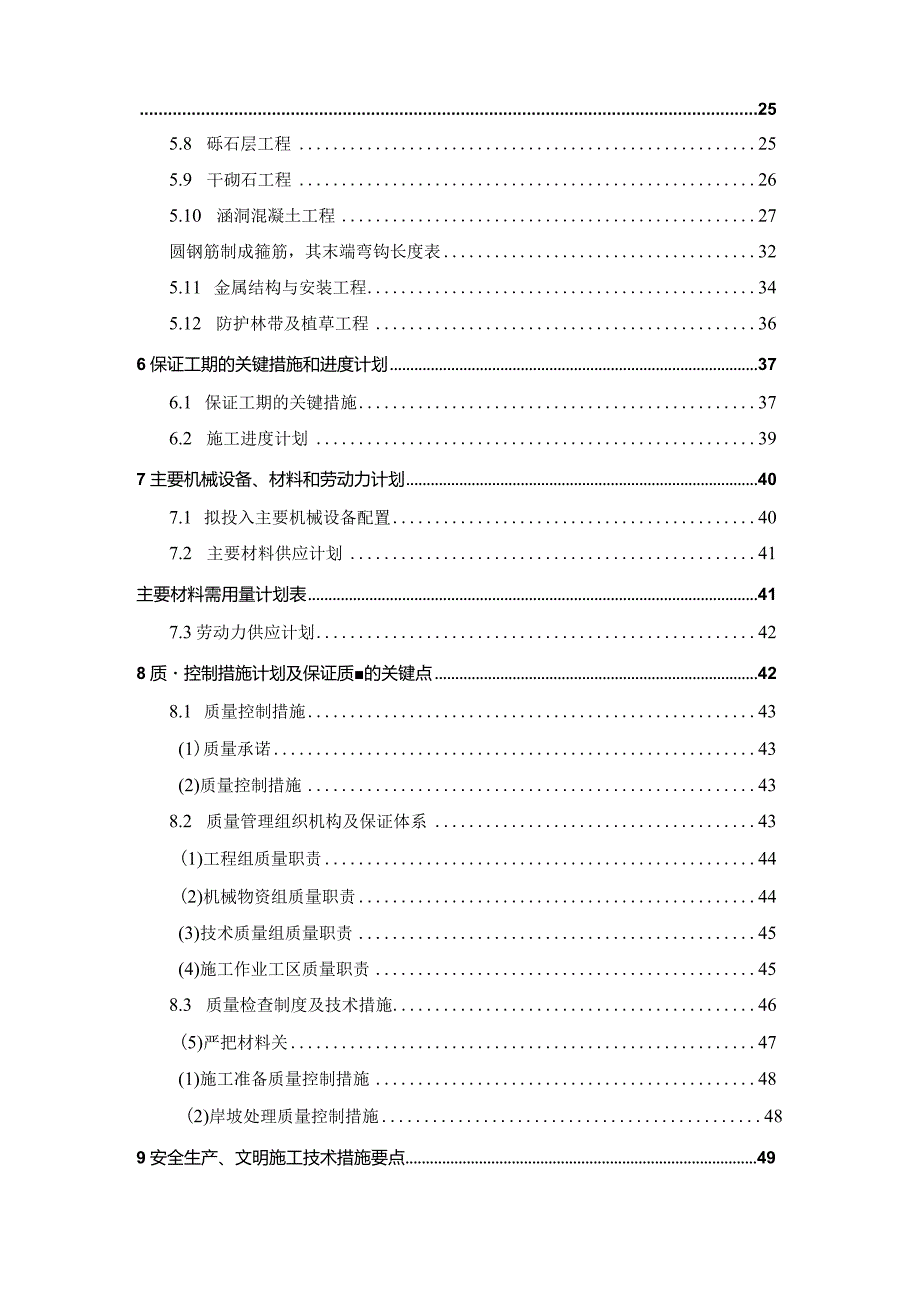

2、分项工程施工方法及技术措施165.1 工程施工规范和标准165.2 施工总体安排175.3 疏浚与土方开挖工程175.4 土方填筑工程185.5 浆砌石工程205.6 抛石及铅丝石笼工程225.7 土工布铺设工程235.7.3土工膜铺设施工工艺24255.8 砾石层工程255.9 干砌石工程265.10 涵洞混凝土工程27圆钢筋制成箍筋，其末端弯钩长度表325.11 金属结构与安装工程345.12 防护林带及植草工程366保证工期的关键措施和进度计划376.1 保证工期的关键措施376.2 施工进度计划397主要机械设备、材料和劳动力计划407.1 拟投入主要机械设备配置407.2 主要材料供
3、应计划41主要材料需用量计划表417.3劳动力供应计划428质控制措施计划及保证质的关键点428.1 质量控制措施43(1)质量承诺43(2)质量控制措施438.2 质量管理组织机构及保证体系43(1)工程组质量职责44(2)机械物资组质量职责44(3)技术质量组质量职责45(4)施工作业工区质量职责458.3 质量检查制度及技术措施46(5)严把材料关47(1)施工准备质量控制措施48(2)岸坡处理质量控制措施489安全生产、文明施工技术措施要点499.1 安全生产目标499.2 安全生产保证体系49安全生产保证体系框图539.3 文明施工5410安全渡汛措施计划55(1)积极配合业主及地方
4、政府做好防汛、渡汛工作，为保证大堤安全渡汛，成立以项目经理为组长的施工工地防汛领导小组。55(2)编制安全渡汛措施计划，做好以下几点工作，报请监理工程师审批、检查、批准:55(3)施工过程中要密切与气象部门联系，准确掌握天气变化情况56(8)工程渡汛期间应加强与上级主管部门联系，听从上级防汛指挥，执行上级命令。5611创优保证措施5612工程保修承诺及保修措施5712.1 工程保修承诺5712.2 工程保修措施5713服务承诺及优惠条件5714新工艺、新技术5715环境保护措施5816其它581工程概况1.1 工程基本情况XXXX经济开发区XX镇XX村改善农业生产条件土地开发项目位于新立成水库
5、上游，XXXX经济开发区XX镇XX村境内。本项目任务主要是通过改善当地农业生产条件，同时对项目区急待解决的洪涝灾害和交通问题进行治理。包括农田水利工程、田间道路工程和绿化工程。主要建设内容有：完成河道疏浚4.632公里；干砌石护坡工程6.5万平方米;草皮护坡4.8万平方米；新建堤防长度2.28公里，回水堤2.36公里；新建农道桥1座、排水涵闸5座、涵管5座；疏通排水沟10条，总长8.195公里；修建田间路11条，长8.485公里；种植防护林8065株。本标为第二标段，河道桩号4+1164+790。主要包括堤防、护坡和河道开挖、保险屯回水堤及保险屯涵洞工程。1.2 施工条件1.2.1 水文、气象
6、条件XX水库是XX地区的主要水源地。XX市气候宜人，属大陆性季风气候区，春季较短，干燥多风；夏季湿热多雨，炎热天气不多；秋季天高气爽，日夜温差大;冬季寒冷漫长。具有四季分明，雨热同季，干湿适中的气候特征，为人类开发和利用大自然提供了良好的气候环境。XX市年平均气温4.8C,最高温度39.5C,最低温度-39.8C,日照时间2,688小时。夏季，东南风盛行，也有渤海补充的湿气过境。秋季，可形成持续数日的晴朗而温暖的天气，温差较大，风速也较春季小。XX市年平均降水量522至615毫米，夏季降水量占全年降水量的60%以上。1.2.2工程地质条件河床呈条带状分布，河床底主要由多年沉积的粉质壤土、腐质土
7、及淤积物构成。1.2.3 对外交通条件本工程距XX市区约35公里，长（春）一伊（通）公路纵贯施工区南北，施工区内有乡村公路通行，交通比较便利。本工程主要是以土方和石方工程为主，有少量的水泥和石方需外购，数量不大。工程施工地点虽在偏僻农村，但施工现场公路交通比较方便，完全可以满足外进材料的需要。在工程施工各别堤段需修建少量的临时施工道路。1.3 主要工作内容及工作量本标为第二标段，是伊丹河汇入新立成水库之前的一段河道，河道桩号4+1164+790。施工分河道左右两岸进行，左岸堤防长度651m,右岸堤防长度732mo主要工程内容包括堤防、护坡和河道开挖，右岸在4+615处有保险屯回水堤及保险屯涵洞
8、工程。具体工作量见下表工作量清单序号项目名称单位工程量备注堤防、河道土方工程量1.1主河开挖m3627301.2堤防回填m3458531.3植树株17021.4施工交通路m34031.5保险屯回水堤m319914二护坡工程2.1挖方m310367.212.2填方m3900.592.3干砌石m34098.662.4碎石m32749.472.5无纺布m218329.772.6浆砌石m3846.952.7抛石m31771.542.8沥青木板m284.72.9草皮护坡m210532.222.1草袋土填筑m31446.522.11围堰土方填筑m34396.852.12围堰拆除m35843.51工作量清单
9、（续）序号项目名称单位工程量备注三保险屯涵洞工程3.1C25位m315.4693.2C20碎m395.0883.3ClO碎m34.9323.4模板m2354.1723.5干砌石m38.9673.6铅丝石笼m327.4473.7碎石m36.2423.8无纺布m262.4133.9橡皮止水m22.6803.1沥青木板m214.7743.11钢筋T5.9363.12启闭机台1另计3.13闸门扇1另计3.14挖方m3564.3773.15填方m318.0583.16堤防填方m3288.8461.4 施工工期我方承担的XXXX经济开发区XX镇XX村改善农业生产条件土地开发项目第二标段工程将于2007年4
10、月20日开始施工准备工作，全部工程将于2007年10月20日完成，总工期184天，按业主要求的工期提前10天完工。1.5 施工依据（1）XXXX经济开发区XX镇XX村改善农业生产条件土地开发项目工程招标文件及设计图纸；（2）有关的规程、规范；（3）公司的IS09001：2002标准质量管理体系文件;(4)现场踏勘实际情况。2施工总体布置2.1 施工总体布置原则施工总体布置设计应在因地制宜、因时制宜和有利生产、方便生活、快速安全、经济可靠、易于管理原则下进行，结合本工程，施工堤防线路长、工期紧、工程量大的特点需注意以下几点：(1)施工场地综合考虑地形、地质条件，场内外交通布置，给水、供电、防洪排
11、水等要求，尽量选择地形平坦宽阔、地质条件好的场地。(2)合理使用施工场地，尽量少占耕地；(3)场地划分和布置应符合国家有关安全、防火、卫生、环境保护等规定。(4)合理利用地形，合理使用场地，布置尽量紧凑，减少占地面积和减少准备工程量。(5)各种施工设施的布置，应能满足主体工程施工工艺要求，避免干扰，避免和减少材料的重复、往返运输，并为均衡生产创造条件。(6)分期布置应适应各施工期的特点，注意各施工区、段之间工艺布置的衔接和施工连续性，尽可能避免改建和重建。(7)选定的场内外运输方式尽量一致，满足运输要求，运营方便、可靠、经济。2.2 施工总布置图及说明本工程设置三个施工区，即堤防开挖填筑施工区
12、、堤防护砌施工区和保险屯涵洞施工区。总体施工布置详见施工平面布置示意图。2.3 .1生产、生活设施布置(1)临时房屋临时房屋主要包括：生活住房、办公室、厨房、会议室等。总需用面积300平方米。在施工现场附近修建临时住房或租用民房。项目经理部、各工区驻地、临时仓库等，按施工的需要和工程总体布置所规定的地点设置在施工场地附近。(2)各种仓库设置水泥仓库MOm2;钢材仓库60m2木材仓库50m2；工具仓库50m2；仓库总面积300In2。尽量缩短运输线路，保证运输方便。并充分利用现有管理设施以满足工程施工需求。2.2.2混凝土拌合站、钢筋及木材加工厂的设置(1)混凝土拌和站、钢筋及木材加工厂采选择在
13、保险屯回水堤涵洞施工现场便利的位置进行布置。占地面积约300m2,混凝土拌和站设0.4m3容量搅拌机2台。(2)木工加,主要设备有圆盘锯一台、压刨一台。(3)钢筋加工厂，主要设备有钢筋弯曲机、切断机各一台。(4)机械修配厂设机床一台，水、电焊等设备，从而完成施工机械维修、配件加工、车辆修理及保养等。(5)施工用水抽取河道水，满足施工要求，生活用水可打井解决，满足生活要求。2.2.3施工道路(1)场内施工道路在堤外设一条5m宽施工简易路，作为施工运料的主要通道，另设堤内斜坡道用于场内施工通道。场内交通能利用原有有道路的尽量选用原有道路运输，没有道路的地方需修5m宽简易临时施工道路连接各施工现场、
14、附属企业、生活管理区并与外部公路相连。(2)场外施工道路本工程对外交通运输主要是以长一伊公路运输为主。至工地的进场乡村公路，需对其进行维修处理，满足施工机械进场和对外交通运输的要求。2.2.4施工用电施工用电以柴油机发电为主，以从附近线路接线至施工区区段为补，每个工区配备30kw柴油发电机组1台套，可以满足施工用电要求。2.2.5施工围堰及施工排水(1)施工时采取疏排结合的办法，疏通原河道，使之排水畅通。(2)施工围堰则根据渠系灌溉和河道水流情况进行布置，围堰采取挖掘挖土堆筑和人工挖土装塑料编织袋修筑相结合，必要时可在围堰中心设一层塑料膜确保围堰防渗性能。(3)施工排水主要根据施工区段和施工部位地下水量情况进行施工排水，主要配置4口寸和2口寸污水
