《中学体育馆及周边配套设施建设项目海绵城市说明专篇.docx》由会员分享,可在线阅读,更多相关《中学体育馆及周边配套设施建设项目海绵城市说明专篇.docx(20页珍藏版)》请在第壹文秘上搜索。

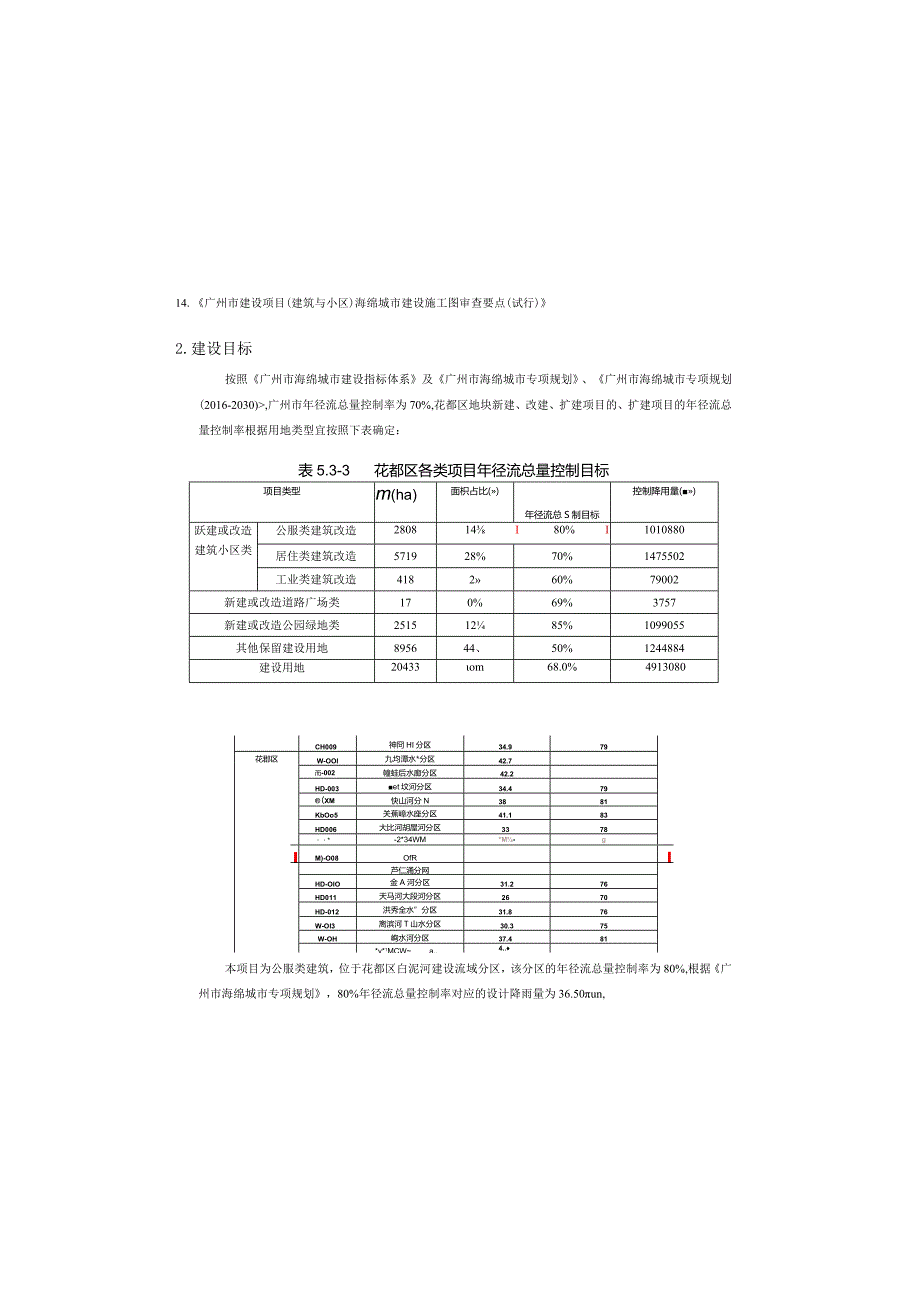

1、14.广州市建设项目(建筑与小区)海绵城市建设施工图审查要点(试行)2.建设目标按照广州市海绵城市建设指标体系及广州市海绵城市专项规划、广州市海绵城市专项规划(2016-2030),广州市年径流总量控制率为70%,花都区地块新建、改建、扩建项目的、扩建项目的年径流总量控制率根据用地类型宜按照下表确定:表5.3-3花都区各类项目年径流总量控制目标项目类型m(ha)面枳占比()年径流总S制目标控制降用量()跃建或改造建筑小区类公服类建筑改造280814I80%I1010880居住类建筑改造571928%70%1475502工业类建筑改造418260%79002新建或改造道路广场类170%69%37

2、57新建或改造公园绿地类25151285%1099055其他保留建设用地895644、50%1244884建设用地20433om68.0%4913080CH009神冏HI分区34.979花郡区W-OOl九均潭水*分区42.7而-002幢蛙后水廊分区42.2HD-003et坟河分区34.479(XM快山河分N3881KbOo5关蕉嶂水座分区41.183HD006大比河胡屋河分区3378*-2*34WM*M-gIM)-O08OfRJ芦仁涌分网HD-OlO金A河分区31.276HD011天马河大段河分区2670HD-012洪秀全水”分区31.876W-Ol3离滨河T山水分区30.375W-OH峋水河

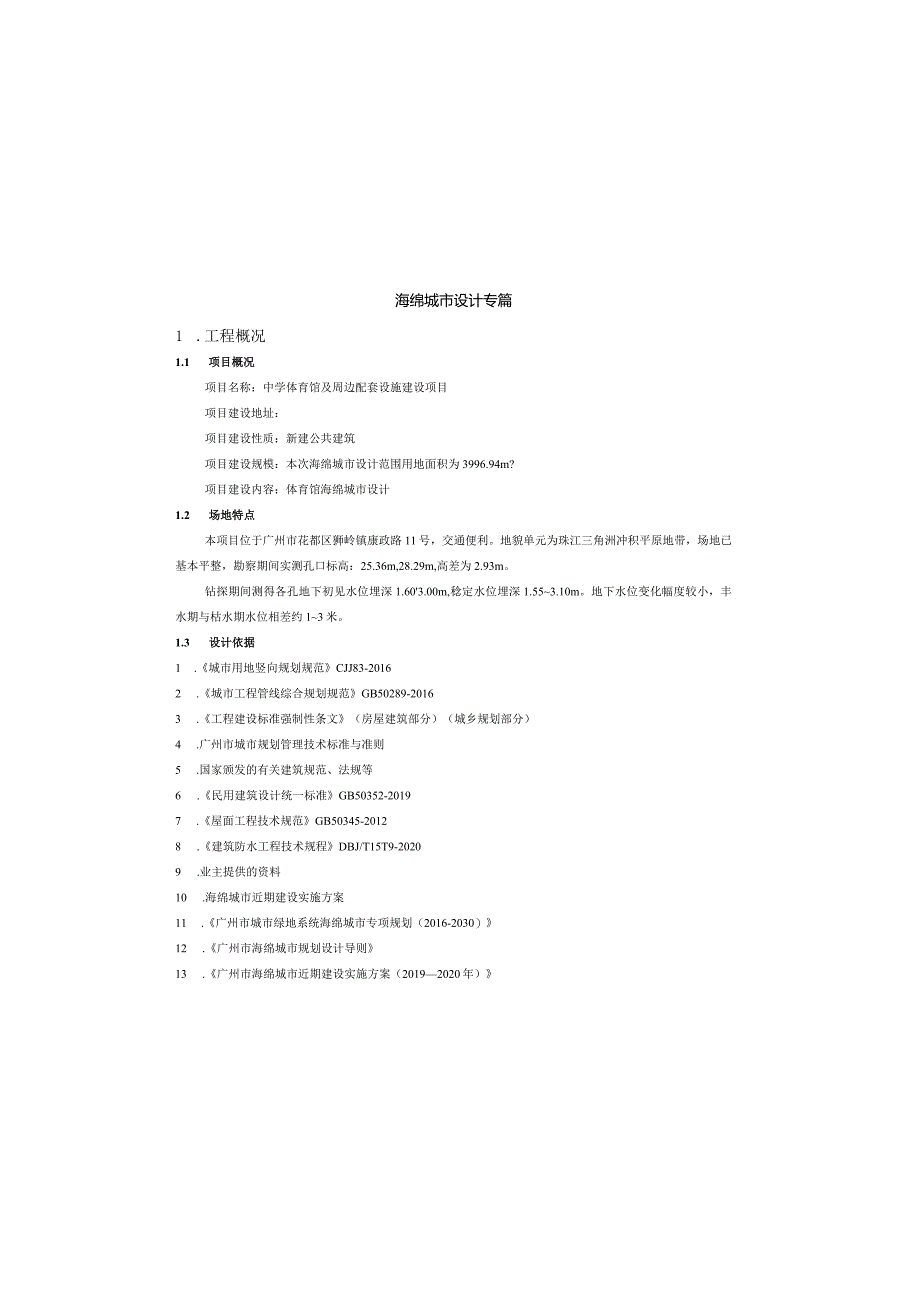

3、分区37.481*v*1MCWa.、4.本项目为公服类建筑,位于花都区白泥河建设流域分区,该分区的年径流总量控制率为80%,根据广州市海绵城市专项规划,80%年径流总量控制率对应的设计降雨量为36.50un,海绵城市设计专篇1 .工程概况1.1 项目概况项目名称:中学体育馆及周边配套设施建设项目项目建设地址:项目建设性质:新建公共建筑项目建设规模:本次海绵城市设计范围用地面积为3996.94m?项目建设内容:体育馆海绵城市设计1.2 场地特点本项目位于广州市花都区狮岭镇康政路11号,交通便利。地貌单元为珠江三角洲冲积平原地带,场地已基本平整,勘察期间实测孔口标高:25.36m,28.29m,高

4、差为2.93m。钻探期间测得各孔地下初见水位埋深1.603.00m,稔定水位埋深1.553.10m。地下水位变化幅度较小,丰水期与枯水期水位相差约13米。1.3 设计依据1 .城市用地竖向规划规范CJJ83-20162 .城市工程管线综合规划规范GB50289-20163 .工程建设标准强制性条文(房屋建筑部分)(城乡规划部分)4 .广州市城市规划管理技术标准与准则5 .国家颁发的有关建筑规范、法规等6 .民用建筑设计统一标准GB50352-20197 .屋面工程技术规范GB50345-20128 .建筑防水工程技术规程DBJ/T15T9-20209 .业主提供的资料10 .海绵城市近期建设实

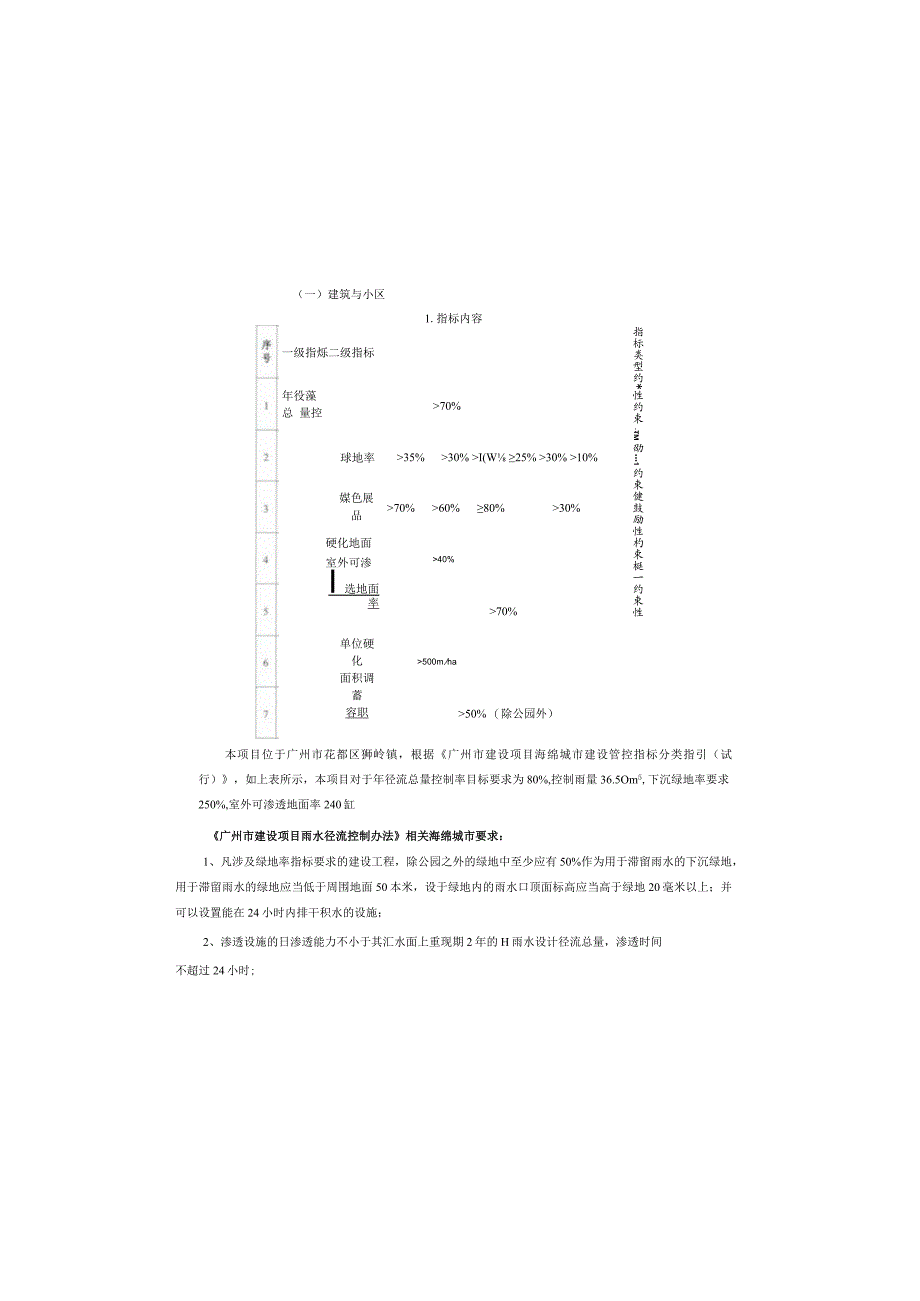

5、施方案11 .广州市城市绿地系统海绵城市专项规划(2016-2030)12 .广州市海绵城市规划设计导则13 .广州市海绵城市近期建设实施方案(20192020年)(一)建筑与小区1.指标内容年役藻总 量控制率一级指烁二级指标球地率媒色展品率硬化地面室外可渗I选地面率透水铺装单位硬化面积调蓄容职下沉式嫌地率70%35%30% I(W 25% 30% 10%70%60%80%30%40%70%500m ha50% (除公园外)指标类型约*性约束:TM劭1约束健鼓励性杓束梃一约束性本项目位于广州市花都区狮岭镇,根据广州市建设项目海绵城市建设管控指标分类指引(试行),如上表所示,本项目对于年径流总量

6、控制率目标要求为80%,控制雨量36.5Om5,下沉绿地率要求250%,室外可渗透地面率240缸广州市建设项目雨水径流控制办法相关海绵城市要求:1、凡涉及绿地率指标要求的建设工程,除公园之外的绿地中至少应有50%作为用于滞留雨水的下沉绿地,用于滞留雨水的绿地应当低于周围地面50本米,设于绿地内的雨水口顶面标高应当高于绿地20毫米以上;并可以设置能在24小时内排干积水的设施;2、渗透设施的日渗透能力不小于其汇水面上重现期2年的H雨水设计径流总量,渗透时间不超过24小时;即要实现8质年径流总量控制率的目标,海绵城市各项设施需容纳单位面积用地上不低于36.50mm的降雨量。年径流总ls空图4.2.1

7、广州市年径潦总量控制率-设计降雨量曲线表42.1年径流总量控制率对应设计降雨量年径流总量控制率55%60%65%70%75%80%85%设计降雨量(nun)14.318.922.125.830.336.043.7Ih&!广州市海绵城市专JSMt划.根据广州市建设项目海绵城市建设管控指标分类指引(试行)(穗水河湖20207号)中对各类建筑要求:表配3径流系数汇水前I1类雨量径流系数程流量径流系数3Z因匕屋面(绿色屋顶,基质层厚度300mm)0.30-0.400.40硬屋面、未铺石子的平屋面、沥青屋面0.80-0.900.85-0.95铺石子的平屋面0.60-0.700.80混凝土或沥青路面及广场

8、0.80-0.900.85-0.95大块石等铺砌路面及广场0.50-0.600.55-0.65沥青表面处理的碎石路面及广场045-0.550.55-0.65级配碎石路面及广场0.400.40-0.50干砌移石或碎石路面及广场0.400.35-0.40非铺砌的土路面0.300.25-0.35绿地0.150.10-0.20水面1.001.00土虾建筑覆土缴也(覆土厚羟500mm)0.150.25地下建筑覆土绿地(覆土厚度500mm)0.30-0.400.40透水铺装地面0.08-0.450.08-0.45下沉广场(50年及以上一遇)一0.85-1.00注:以上数据参照室夕内非水设计翅范(GB500

9、14和雨水控制与利用工程设计规范(DBIl/685)。本项目位于广州市花都区狮岭镇康政路11号,交通便利。地貌单元为珠江三角洲冲积平原地带,场地已基本平整,勘察期间实测孔口标高:25.361128.29m,高差为2.93m。本项目建设为公共建筑,开发前综合径流系数为0.8291,通过绿化和透水铺装,综合径流系数(场均雨量径流系数)经计兑取0.7997。表4.1-1开发前综合径流系数计算表下垫面类型硬质铺装硬质屋面绿化屋面透水铺装绿地碎石地面积(平方米)3877.64OOO119.30O径流系数0.850.900.400.450.150.40综合径流系数0.82913、除地面入渗外,雨水入溪设施

10、距建筑物基础的水平距离应当不小于3米;4、地下建筑顶面覆土设有渗排片材或者渗排水管时,地下建筑顶面可作为透水层;5、新建项目硬化地面中,除城镇公共道路外,建筑物的室外可渗透地面率不低于40%:人行道、室外停车场、步行街、自行车道和建设工程的外部庭院应当分别设置渗透性铺装设施,其渗透铺装率不低于70%;6、新建建设工程硬化面积达1万平方米以上的项目,除城镇公共道路外,每万平方米硬化面积应当配建不小于500立方米的雨水调蓄设施。3.设计原则(1)本项目为新建公共建筑工程,应实现海绵城市建设实施方案提出年径流控制率,布.局宜与市政排水管网系统有机协调起来:(2)充分利用地形,按地形划分排水区域,组织

11、区域排水系统:(3)本项目需要将雨水排水系统设施与地块总平面图有机结合起来,不与消防、给水、电力等公共设施冲突;(4)根据地块现状与规划,合理选择低影响开发设施,新建和改造的海绵城市建设工程同时需要融合建设地块场地要求、空间综合需求、整体景观等要素;(5)设计需要考虑多种设施的组合、建设成本、运行管理、成本优化等诸多因素;(6)设计要将人行道路等径流雨水引入海绵城市设施进行生态化处理,保障水质。4.项目基底分析4.1 下垫面分析(开发前)本项目下垫面类型包括建筑屋面、道路及铺装、透水停车位和绿地,根据海绵城市建设技术指南一一低影响开发雨水系统构建中表4-3。5.2 技术路线5.3 汇水分区划分

12、根据项目竖向及雨水管网收集情况,因项目地势较平缓,将本工程设计范围共分为1个汇水分区。表4.1-2开发后综合径流系数计算表下蛰面类型硬质铺装硬质屋面绿化屋面透水铺装绿地碎石地面积(平方米)837.142590.000.00227.62342.180.00径流系数0.850.900.400.450.151.00综合径流系数0.79975.方案设计5.1 设计目标(1)控制性指标:1)年径流总量控制率280%,对应的设计降雨量为36.5mm(广州市海绵城市专项规划(2016-2030)2)年径流污染削减率N50%3)内涝防治标准有效应对不低于50年一遇暴雨4)雨水管渠设计重现期不小于5年5)下沉绿

13、地率250%6)室外可渗透地面率240%(2)鼓励性指标:1)透水铺装率270%;160mn蓄水层50mm植被种植25Omm种植土和填料层1.7mm工布造水管1 OOmm级配砂石基层(代实系数0.90)1.7mm工布社夯实(密实质95%)Simo:2雨水花园做湖锢(有透水软管)图5.4-1雨水花园做法示意图腿红线图例:图5.3-1汇水分区平面图5.4LlD方案5.4.1采用Ln)措施(1)雨水花园雨水花园是自然形成的或人工挖掘的浅凹绿地。它能通过植物、微生物、土壤的综合作用滞留、储存和净化雨水,促进雨水渗入,涵养地下水。雨水花园是一种有效的雨水自然净化与处置技术,也电种生物滞留设施。它具有建造费用低,运行管理简单,自然美观,易与景观结合等优点。图5.4-4透水铺袋效果图生态停车位:本项目室外停车位均使用透水铺装,采用植草砖进行布置。图5.4-2雨水花园实景图(2)透水铺装透水铺装指选用透水性能良好、径流系数低的透水材料(透水性地砖、透水性混凝上、植草格等)替代传统非透水铺装。表2项目设计调蓄容枳计算总面积径流系数年径流总量控制率设计雨量设计调蓄容积(r)1234=10*(1)(

展开阅读全文
相关资源
