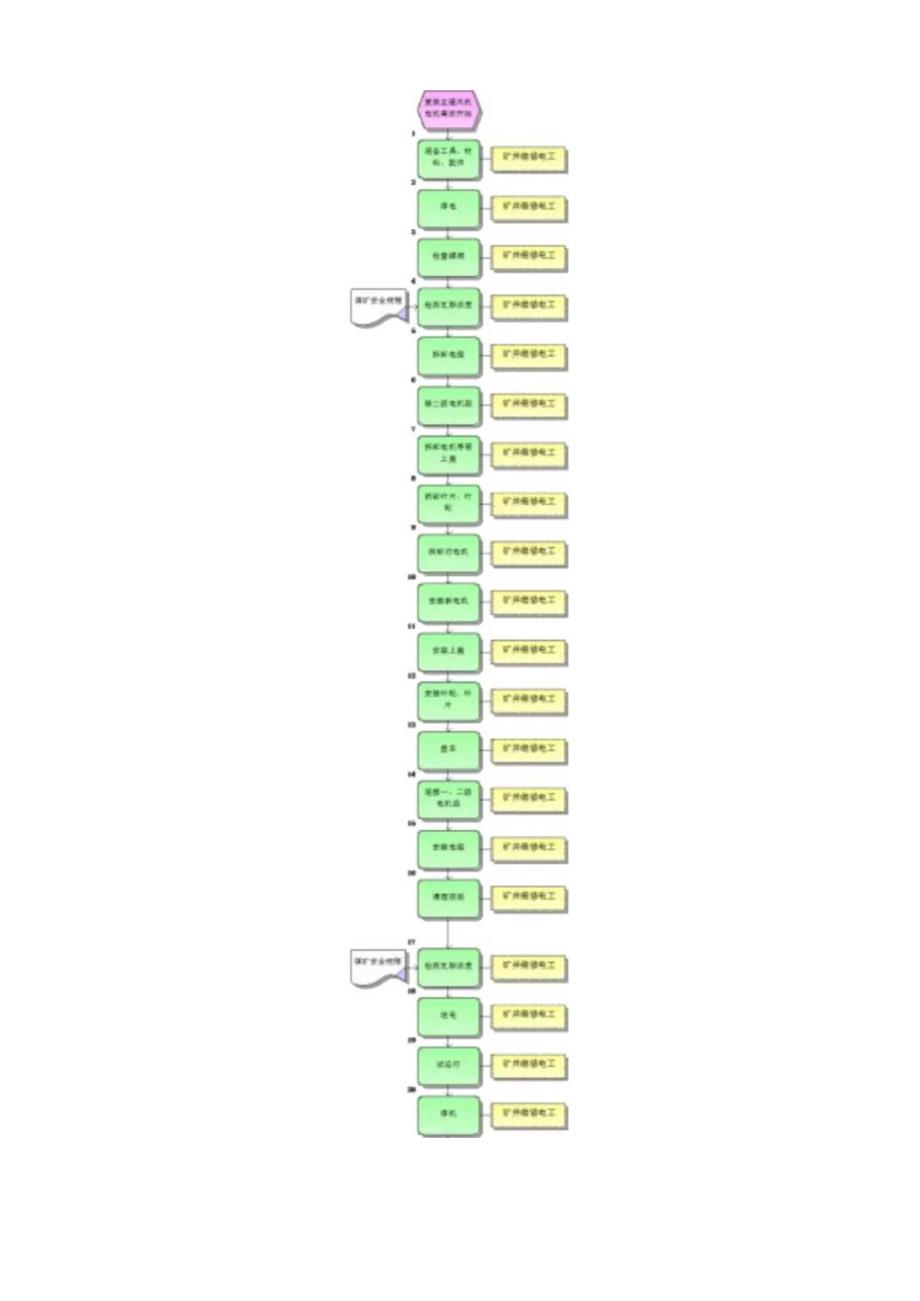

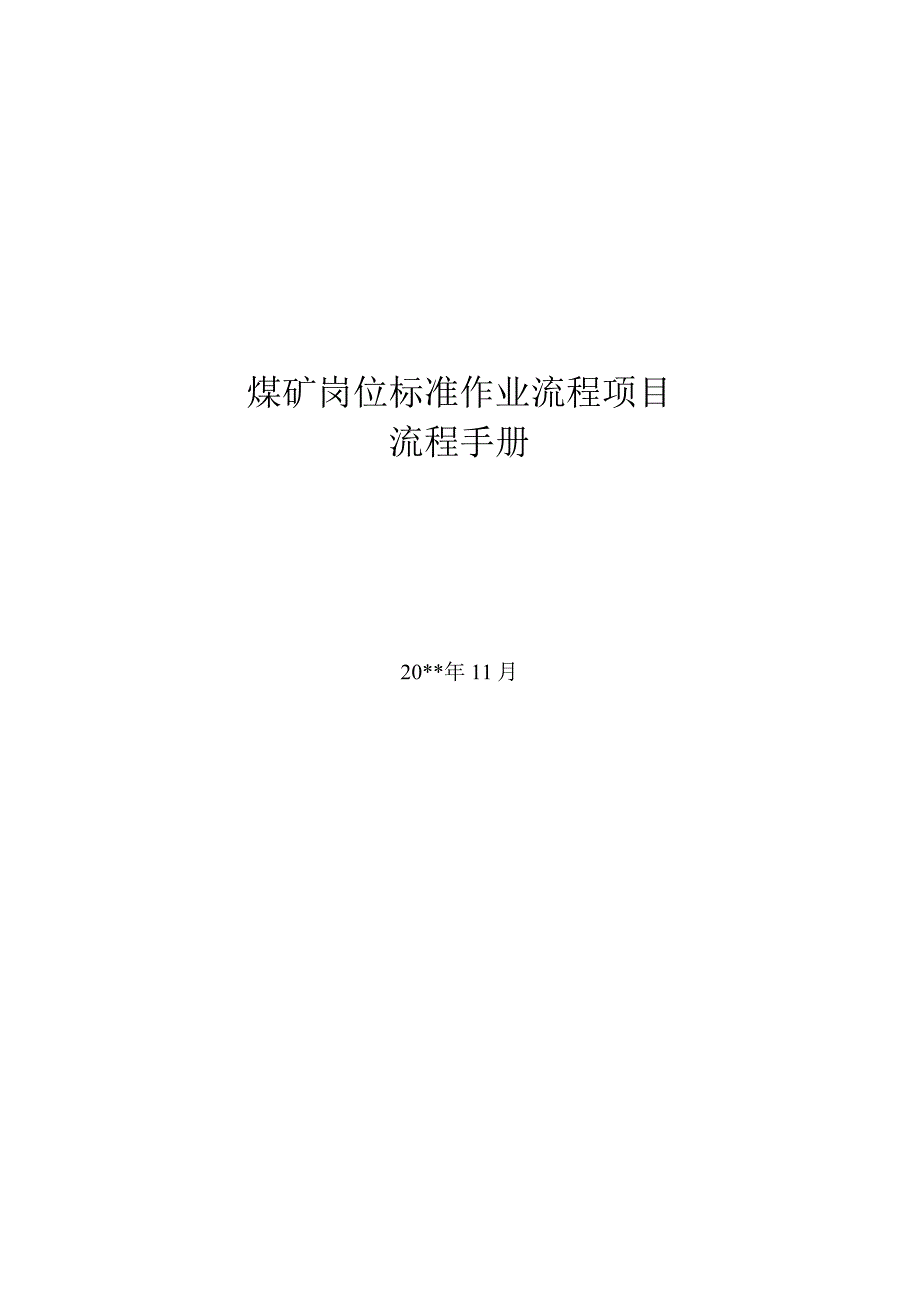

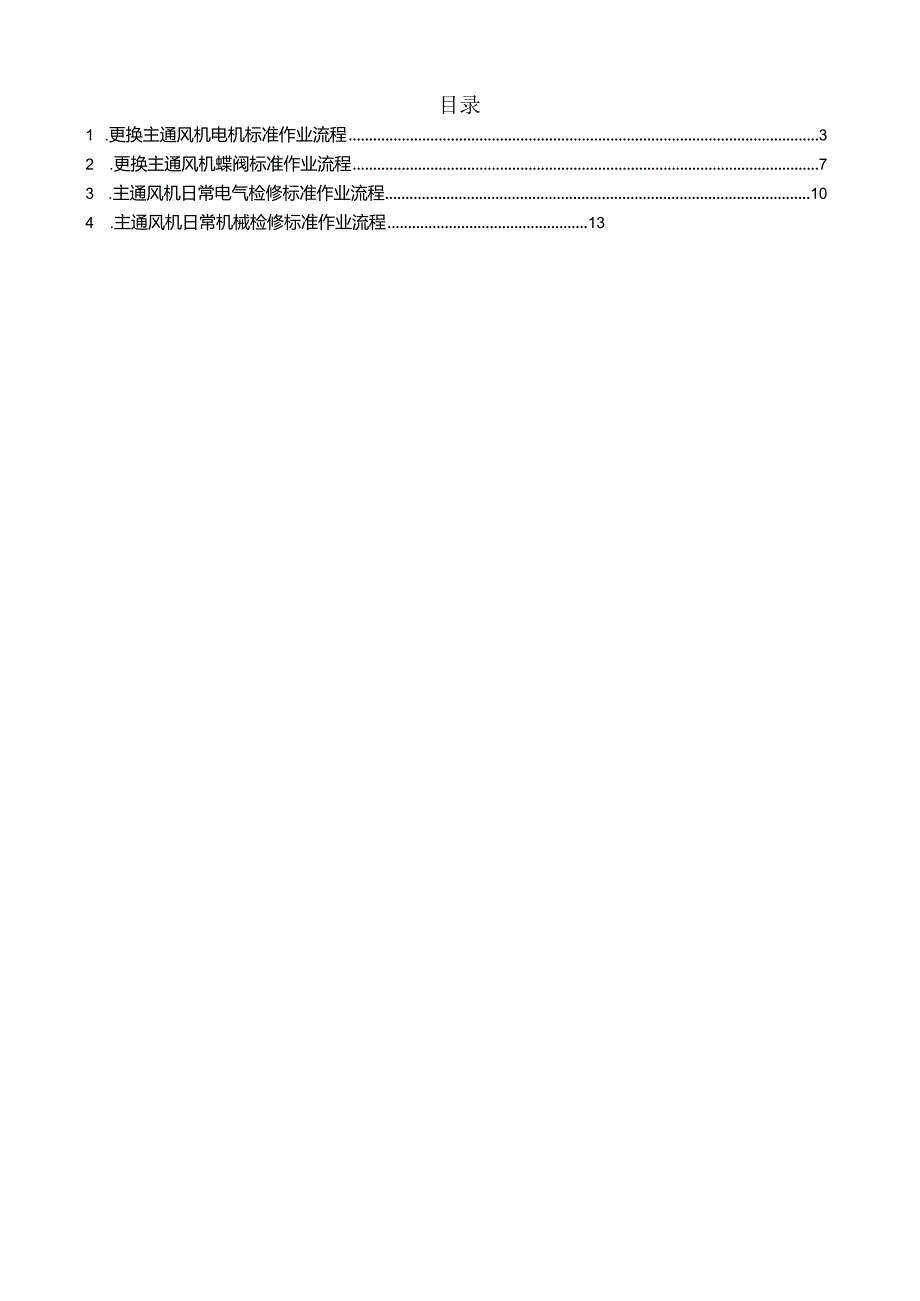

1、煤矿岗位标准作业流程项目流程手册20*年11月目录1 .更换主通风机电机标准作业流程32 .更换主通风机蝶阀标准作业流程73 .主通风机日常电气检修标准作业流程104 .主通风机日常机械检修标准作业流程13L2流程概述流程名称更换主通风机电机标准作业流程流程编号流程说明适用范围井工矿流程接口1.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1准备工具、材料、配件1）准备工具、材料：螺丝刀、扳手、手锤、套筒扳手、角度尺、手拉葫芦、吊车等；2）准备配件：电机等。1）工具、材料齐全、可靠；2）配件规格及型号符合要求。矿井维修电工2停电1）断开检修风机开关柜隔离开关；2
2、）合上接地刀闸：3）挂接地线。隔离开关停电、闭锁、上锁、挂牌。矿井维修电工3检查蝶阀检查蝶阀关闭状况。蝶阀关闭到位。矿井维修电工4检测瓦斯浓度检测瓦斯浓度。使用便携式瓦检仪检查电气设备周围20米范围内瓦斯浓度，达到百分之一时，禁止送电。煤矿安全规程第四百四十五条矿井维修电工5拆卸电缆D打开接线盒，验电、放电；2）拆除电机电缆，传感器线；3）盖接线盒盖。1）验电器与电压等级相符，先验电，后放电；2）电缆、传感器线标识清晰，包扎放置到干燥位置；3）螺栓、配件放置到回收盒里。矿井维修电工6移二级电机段1）拆卸中导筒连接螺栓；2）分离一、二级电机段：3）拆卸更换电机中导筒。1）螺栓放置专用盒里；2）二
3、级电机段可靠掩稳：3）中导筒放置稳妥。矿井维修电工7拆卸电机导筒上盖拆卸更换电机导筒上盖，吊离至合适位置。放置合适位置。矿井维修电工起吊时站位正确。8拆卸叶片、叶轮1）拆卸叶片；1）叶片位置、角度做好明显矿井维修电工2）拆卸叶轮。标记；2）叶轮、叶片放置稳妥。9拆卸旧电机1）拆卸注、回油管；2）拆卸电机固定螺栓；3）吊出电机。1）油管包扎，清洁；2）螺栓放置到专用盒里；3）起吊作业时专人指挥、工作人员站位正确。矿井维修电工起吊时站位正确。10安装新电机1）电机起吊至安装位置；2）紧固螺栓；3）安装注、回油管。1）电机调平找正；2）螺栓齐全紧固：3）油管安装正确。矿井维修电工起吊时站位正确。11
4、安装上盖1）起吊主机上盖板；2）安装紧固螺栓。D上盖安装准确，密封良好，无漏风；2）螺栓齐全、紧固。矿井维修电工起吊时站位正确。12安装叶轮、叶片1）根据标记安装叶轮、叶片：2）安装中导筒。1）叶片、叶轮安装准确，角度符合要求；2）螺栓齐全、紧固，不漏风。矿井维修电工13盘车转动叶轮，检查叶片间隙。D叶片与中导筒的间隙在3-5毫米，间隙均匀；2）叶轮转动灵活、平稳。矿井维修电工14连接一、二级电机段连接一、二级电机段。1）螺栓齐全、紧固；2）密封良好，无漏风。矿井维修电工15安装电缆按标识连接电缆、传感器线。1）接线工艺符合标准，相序正确；2）防爆面符合完好标准，接线腔内无杂物、无失爆。矿井维
5、修电工16清理现场1）清点工具；2）清理作业现场。1）工器具无遗落：2）现场清理干净，无杂物。矿井维修电工17检测瓦斯浓度检测瓦斯浓度。使用便携式瓦检仪检查电气设备周围20米范围内瓦斯浓度，达到百分之一时，禁止送电。煤矿安全规程第四百四十五条矿井维修电工18送电1）拆除接地线：2）分离接地刀闸；3）合上风机开关柜隔离开关。隔离开关旋转至送电位置。矿井维修电工19试运行1）打开检修风门；2）启动风机。电机转向正确，运行平稳。矿井维修电工20停机停止试运行风机。风机处于热备用状态。矿井维修电工2.2流程概述流程名称更换主通风机蝶阀标准作业流程流程编号流程说明适用范围井工矿流程接口2.3标准作业工单
6、序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1准备工具、材料、配件1）准备工具、材料：螺丝刀、扳手、手锤、套筒扳手、手拉葫芦、吊车等；2）准备配件：蝶阀操作机构等。1）工具、材料齐全、可靠；2）配件规格及型号符合要求。矿井维修钳工2停电1）断开检修风机开关柜隔离开关；2）合上接地刀闸；3）挂接地线。隔离开关停电、闭锁、上锁、挂牌。矿井维修电工3检测瓦斯浓度检测瓦斯浓度。使用便携式瓦检仪检查电气设备周围20米范围内瓦斯浓度，达到1%时，禁止送电。煤矿安全规程第四百四十五条矿井维修电工4关闭蝶阀手动关闭蝶阀。关闭到位，无漏风。矿井维修钳工5拆除蝶阀操作机构1）打开上盖，验电、放
7、电；2）拆除电机电缆，盖电机上盖；3）拆除阀体与阀座连接螺栓；4）起蝶阀操作机构。1）验电器与电压等级相符且完好；放电时先把放电绳一端接地，后放电；2）电缆相序标识清晰，线头包扎放置到干燥位置；3）紧固件放置到专用盒里；4）起吊作业时专人指挥、工作人员站位正确。矿井维修电工6安装蝶阀操作机构1）吊起蝶阀操作机构：2）阀体装入阀座内，连接螺栓；3）接电源线。1）起吊作业专人指挥、作业人员站位正确；2）螺栓齐全紧固；3）接线工艺符合标准，防爆面均匀涂抹防锈油，接线腔内无杂物、无污垢。矿井维修钳工；矿井维修电工7清理现场1）清点工具；1）工器具无遗落：矿井维修钳工2）清理作业现场。2）现场清理干净，
8、无杂物。8检测瓦斯浓度检测瓦斯浓度。使用便携式瓦检仪检查电气设备周围20米范围内瓦斯浓度，达到战时，禁止送电。煤矿安全规程第四百四十五条矿井维修电工9送电D拆除接地线；2）断开接地刀闸；3）合上开关柜隔离开关。开关送电。矿井维修电工10试运行点动蝶阀。蝶阀正常开闭。矿井维修电工第To-页3.2流程概述流程名称主通风机日常电气检修标准作业流程流程编号流程说明适用范围井工矿流程接口3.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1准备工具、材料、配件1）准备工具、材料：螺丝刀、扳手、仪表、验电笔等；2）准备配件：防锈油等。1）配件规格及型号符合要求；2）工具、材料
9、齐全、可靠。矿井维修电工2停电1）断开检修风机开关柜隔离开关：2）合上接地刀闸；3）挂接地线；4）验电、放电。1）隔离开关停电、闭锁、上锁、挂牌：2）刀闸合到位：3）接地线符合要求；4）验电器与电压等级相符，先验电，后放电。矿井维修电工3检查变频器1）检查变频器：2）变频器除尘。1）变频器零部件紧固，无松动；2）定期除尘。矿井维修电工4检查高、低压开关D检查紧固件；2）检查结合面；3）检查电缆接入装置：4）检查设备外壳。D紧固件齐全、完好、可:2）结合面完好、无变形、无锈蚀，定期涂凡士林；3）电缆压线板的引入、引出电缆必须用压线板压紧，不得把电缆压扁，压紧后电缆的直径压缩量不得大于10%；4）
10、线嘴压紧要有余量，余量不小于1毫米，线嘴应平行压紧，两压紧螺栓扣入差应不大于5毫米；5）外表清洁、无污垢，完整、无裂痕。矿井维修电工5检查电机1）检查电机接线工艺；D接线工艺符合规定，防爆矿井维修电工2）遥测电机电阻。面均匀涂抹防锈油，喇叭嘴完好：2）阻值符合规定。6检查接地装置1）检查接地线；2）用接地电阻仪测量接地极。1）接地线无锈蚀；2）独立的安全保护接地电阻应小于等于4欧。矿井维修电工7检查仪表检查电流表、电压表、轴承温度计等仪表。仪表完好，显示准确。矿井维修电工8检查防雷装置检查防雷装置。1）防雷装置接地完好；2）独立的防宙保护接地电阻应小于等于10欧。矿井维修电工9检查传感器检查传
11、感器。D传感器灵活、可靠；2）线路无破损。矿井维修电工10清理现场1）清点工具；2）清理作业现场。1）工器具无遗落；2）现场清理干净，无杂物。矿井维修电工11填写记录填写检修记录。记录准确、清晰，无缺项。矿井维修电工r*wzJ4.2流程概述流程名称主通风机日常机械检修标准作业流程流程编号流程说明适用范围井工矿流程接口4.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1准备工具、材料、配件1）准备工具、材料：螺丝刀、扳手、手锤、套筒扳手等；2）准备配件：润滑脂等。1）配件规格及型号符合要求；2）工具、材料齐全、可靠。矿井维修钳工2停电1）断开检修风机开关柜隔离开关
12、：2）合上接地刀闸；3）挂接地线；4）验电、放电。1）隔离开关停电、闭锁、上锁、挂牌：2）刀闸合到位：3）接地线符合要求；4）验电器与电压等级相符，先验电，后放电。矿井维修电工3检查基础1）检查筒体与风道连接处；2）检查轨道基础。1）连接处无漏风；2）基础螺栓无松动，轨道无变形。矿井维修钳工4检修机体1）检查筒体；2）检查防花铜环；3）检查紧固件。D防腐良好，无变形、开焊、裂缝；2）无松动、变形；3）密封衬垫完好，紧固件齐全、有效，无漏风。矿井维修钳工5检修轮对检查轮对。润滑良好，转动灵活。矿井维修钳工6检修蝶阀D检查操作机构；2）检查阀片；3）检查阀座。D操作机构运作灵活；2）阀片无变形、锈蚀，关闭严密；3）阀座润滑良好，转动灵活。矿井维修钳工7检修叶轮1）检查风叶；2）检查风叶角度；3）检查轮毂。1）叶片无变形、裂纹，钾钉无松动；2）叶片安装角度一致，用样板检查，误差不大于10毫矿井维修钳工米；3）轮毂无松动、裂纹。8检查电机1）检查电机轴承：2）检查固定螺栓。1）轴承润滑良好，油脂
