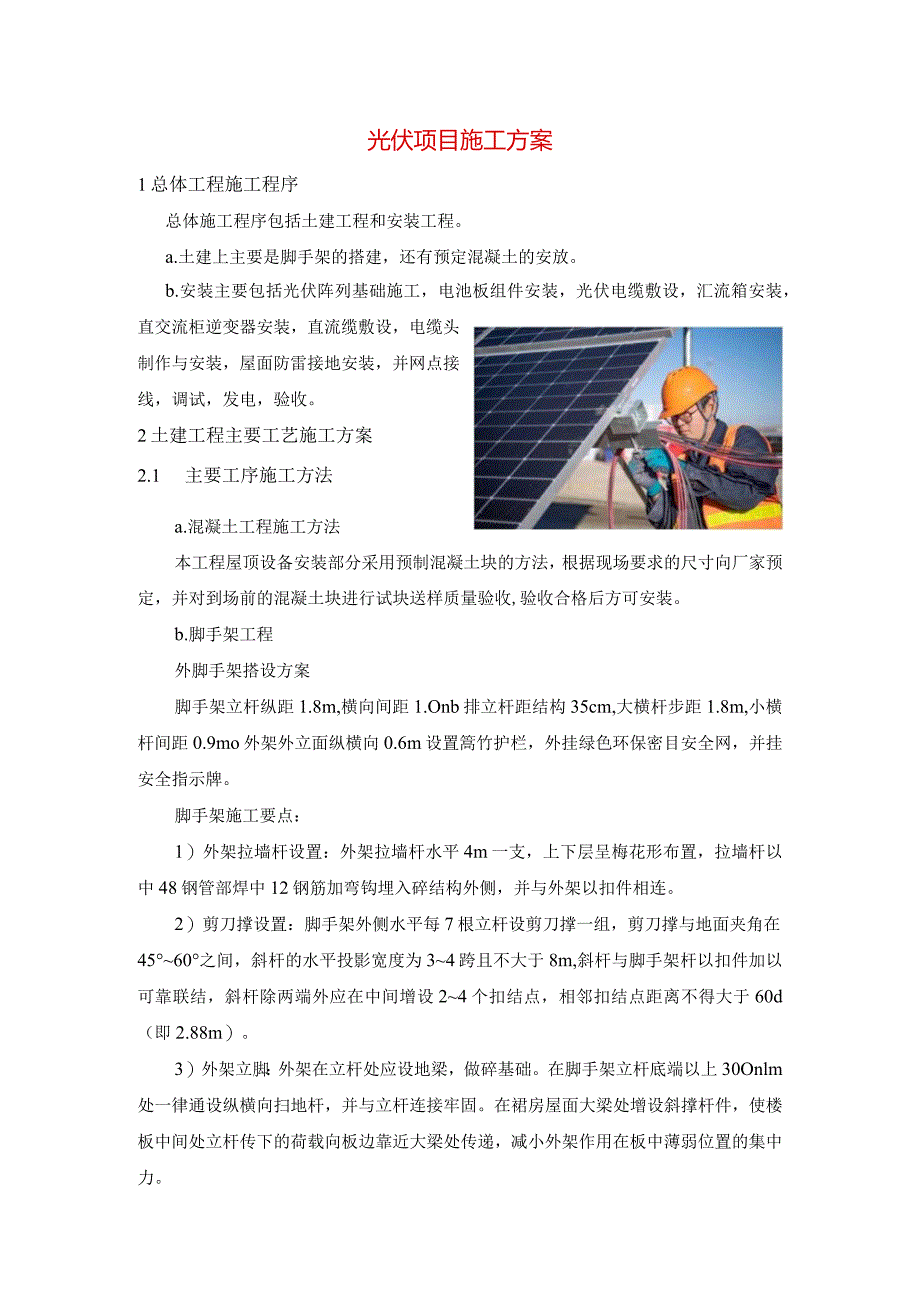

1、光伏项目施工方案1总体工程施工程序总体施工程序包括土建工程和安装工程。a.土建上主要是脚手架的搭建，还有预定混凝土的安放。b.安装主要包括光伏阵列基础施工，电池板组件安装，光伏电缆敷设，汇流箱安装，直交流柜逆变器安装，直流缆敷设，电缆头制作与安装，屋面防雷接地安装，并网点接线，调试，发电，验收。2土建工程主要工艺施工方案2.1 主要工序施工方法a.混凝土工程施工方法本工程屋顶设备安装部分采用预制混凝土块的方法，根据现场要求的尺寸向厂家预定，并对到场前的混凝土块进行试块送样质量验收,验收合格后方可安装。b.脚手架工程外脚手架搭设方案脚手架立杆纵距1.8m,横向间距1.Onb排立杆距结构35cm,
2、大横杆步距1.8m,小横杆间距0.9mo外架外立面纵横向0.6m设置篙竹护栏，外挂绿色环保密目安全网，并挂安全指示牌。脚手架施工要点：1）外架拉墙杆设置：外架拉墙杆水平4m一支，上下层呈梅花形布置，拉墙杆以中48钢管部焊中12钢筋加弯钩埋入碎结构外侧，并与外架以扣件相连。2）剪刀撑设置：脚手架外侧水平每7根立杆设剪刀撑一组，剪刀撑与地面夹角在4560之间，斜杆的水平投影宽度为34跨且不大于8m,斜杆与脚手架杆以扣件加以可靠联结，斜杆除两端外应在中间增设24个扣结点，相邻扣结点距离不得大于60d（即2.88m）。3）外架立脚：外架在立杆处应设地梁，做碎基础。在脚手架立杆底端以上30Onlm处一律

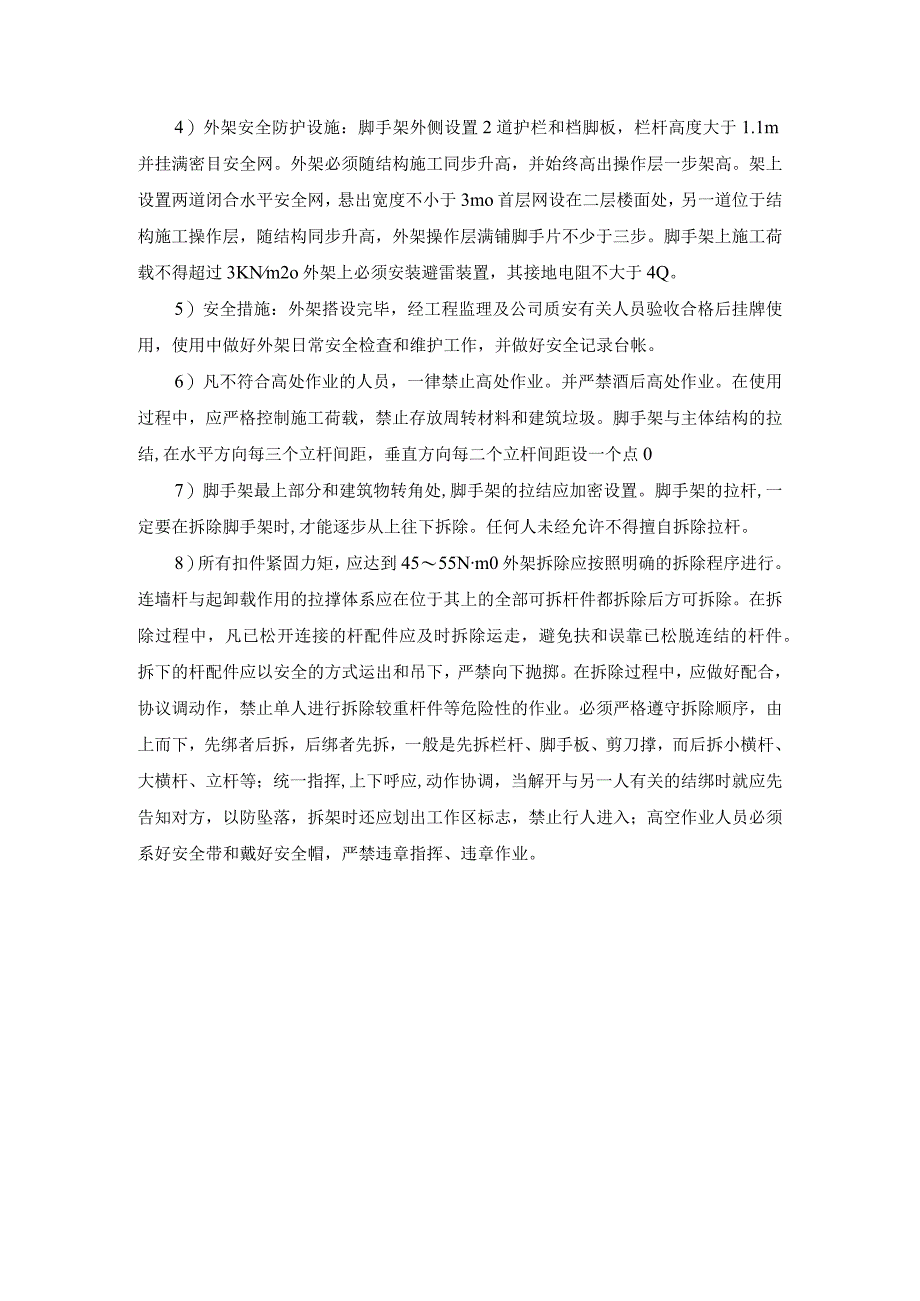

3、通设纵横向扫地杆，并与立杆连接牢固。在裙房屋面大梁处增设斜撑杆件，使楼板中间处立杆传下的荷载向板边靠近大梁处传递，减小外架作用在板中薄弱位置的集中力。4）外架安全防护设施：脚手架外侧设置2道护栏和档脚板，栏杆高度大于1.1m并挂满密目安全网。外架必须随结构施工同步升高，并始终高出操作层一步架高。架上设置两道闭合水平安全网，悬出宽度不小于3mo首层网设在二层楼面处，另一道位于结构施工操作层，随结构同步升高，外架操作层满铺脚手片不少于三步。脚手架上施工荷载不得超过3KNm2o外架上必须安装避雷装置，其接地电阻不大于4Q。5）安全措施：外架搭设完毕，经工程监理及公司质安有关人员验收合格后挂牌使用，使
4、用中做好外架日常安全检查和维护工作，并做好安全记录台帐。6）凡不符合高处作业的人员，一律禁止高处作业。并严禁酒后高处作业。在使用过程中，应严格控制施工荷载，禁止存放周转材料和建筑垃圾。脚手架与主体结构的拉结,在水平方向每三个立杆间距，垂直方向每二个立杆间距设一个点07）脚手架最上部分和建筑物转角处,脚手架的拉结应加密设置。脚手架的拉杆,一定要在拆除脚手架时,才能逐步从上往下拆除。任何人未经允许不得擅自拆除拉杆。8）所有扣件紧固力矩，应达到4555Nm0外架拆除应按照明确的拆除程序进行。连墙杆与起卸载作用的拉撑体系应在位于其上的全部可拆杆件都拆除后方可拆除。在拆除过程中，凡已松开连接的杆配件应及

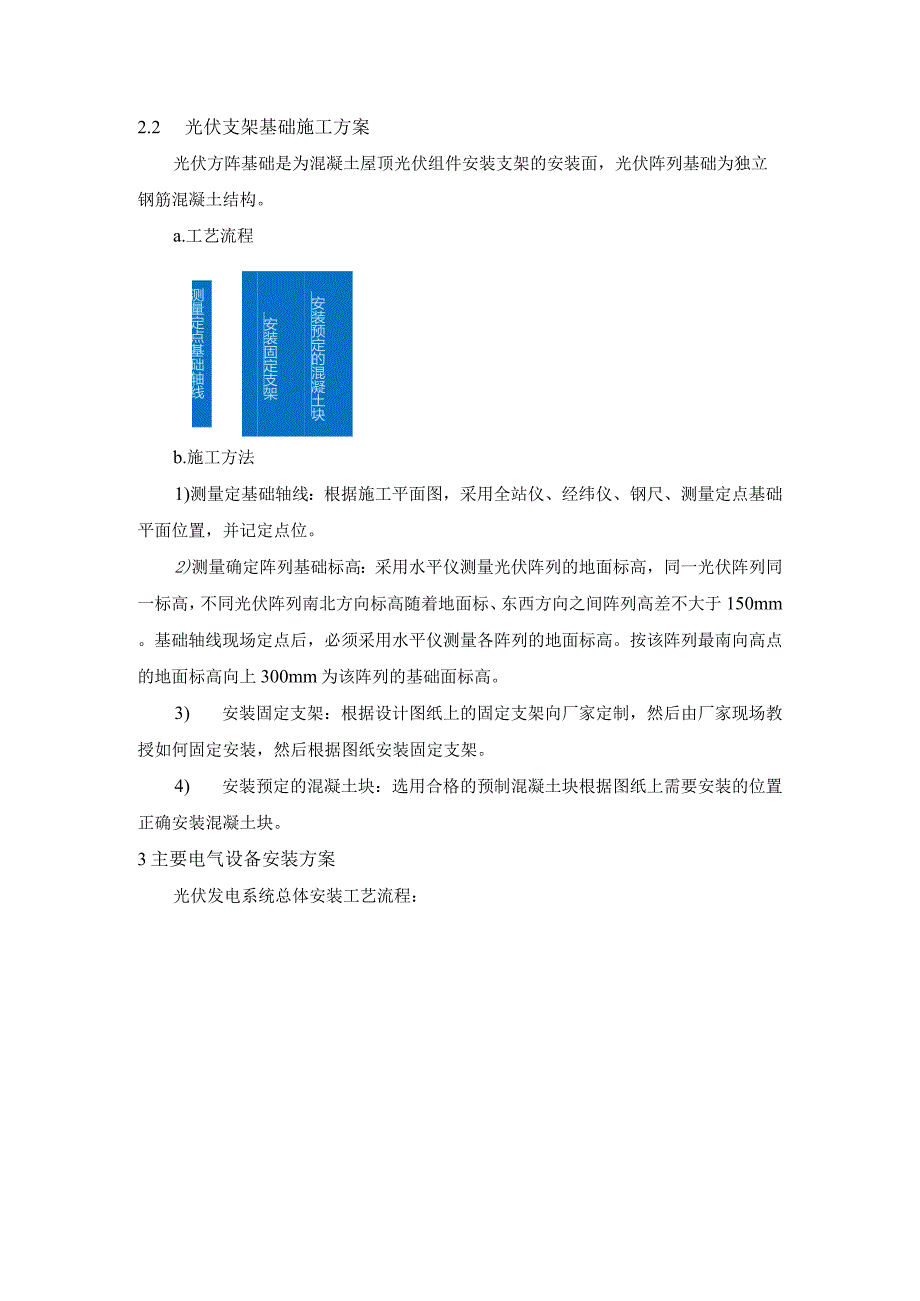

5、时拆除运走，避免扶和误靠已松脱连结的杆件。拆下的杆配件应以安全的方式运出和吊下，严禁向下抛掷。在拆除过程中，应做好配合，协议调动作，禁止单人进行拆除较重杆件等危险性的作业。必须严格遵守拆除顺序，由上而下，先绑者后拆，后绑者先拆，一般是先拆栏杆、脚手板、剪刀撑，而后拆小横杆、大横杆、立杆等；统一指挥,上下呼应,动作协调，当解开与另一人有关的结绑时就应先告知对方，以防坠落，拆架时还应划出工作区标志，禁止行人进入；高空作业人员必须系好安全带和戴好安全帽，严禁违章指挥、违章作业。2.2 光伏支架基础施工方案光伏方阵基础是为混凝土屋顶光伏组件安装支架的安装面，光伏阵列基础为独立钢筋混凝土结构。a.工艺流
6、程测量定点基础轴线安装预定的混凝土块安装固定支架测量确定阵列标高b.施工方法1)测量定基础轴线：根据施工平面图，采用全站仪、经纬仪、钢尺、测量定点基础平面位置，并记定点位。2)测量确定阵列基础标高：采用水平仪测量光伏阵列的地面标高，同一光伏阵列同一标高，不同光伏阵列南北方向标高随着地面标、东西方向之间阵列高差不大于150mm。基础轴线现场定点后，必须采用水平仪测量各阵列的地面标高。按该阵列最南向高点的地面标高向上300mm为该阵列的基础面标高。3) 安装固定支架：根据设计图纸上的固定支架向厂家定制，然后由厂家现场教授如何固定安装，然后根据图纸安装固定支架。4) 安装预定的混凝土块：选用合格的预
7、制混凝土块根据图纸上需要安装的位置正确安装混凝土块。3主要电气设备安装方案光伏发电系统总体安装工艺流程：发电设备安装光伏支架安装光伏组件安装直流汇流箱安装件汇箱线接或 组到流配及纵材料设备订货技术交底图纸会审高压输电设筋安装压压安前测 高变器装颈变室压压安集战 逆小高变器装接控交开柜装接发 主楼流关安及纠逆变小 宣至主 控楼线 槽 线 管电缆 沟施工境控绞装 环监系安电气二次设备安装变宣主楼线设电测或 逆小至控电敷及线试网与压压设的线 井柜高变器备接3.1 发电设备安装方案3.1.1 光伏支架安装a.工艺流程：b.施工方法1）支架运输按照图纸预定点位把支架运输到现场。2）测量支架的纵横点测量同
8、一阵列的各个基础面标高，将测量结果记录。3）安装立柱计算基础面标高，选择最高的基础面为立柱底部的安装标高,预埋螺栓拧上螺母，调整各基础预埋螺栓螺母为统一的水平标高，同一基础的四个螺母标高测量采用水平尺。安装立柱:立柱安装时要注意识别前后立柱和方向，将立柱的底板孔对准预埋螺栓，安装上后对角的拧紧螺母。4）安装斜梁将斜梁安装于前后钢立柱上，并拧紧螺栓。5）安装立柱纵横拉梁将纵横拉梁安装于钢立柱上，并拧紧螺栓。6）调整支架的水平、直线度、直角度立柱、斜梁、纵横拉梁安装完成后，以斜梁的钢楝条安装孔为标准点的复核支架的水平度和直线度，复核同一跨度的对角立柱尺寸是否一致，如尺寸一致说明是前后排立柱为直角；
9、如尺寸不一致则说明是前后排立柱不是直角必须进行调整为直角，调整时先松开地脚螺栓，调整完成后再拧紧。7）组件安装面钢楝条安装本安装程序是安装光伏支架的关键程序，是决定能否顺利安装光伏组件的前提条件。将组件安装面钢楝条安装于钢斜梁上，先套上螺栓和螺母，然后用三角标尺校正同一组件安装面的上下钢楝条的组件安装孔调整为直角，再拧紧螺栓。三角标校正的制作和使用方法示意图如下：_一k.J4OX4QX48）检查所有螺栓的拧紧度并作标记光伏阵列支架安装完成后必须检查所有螺栓的拧紧度，逐根螺栓检查完成后,逐根在螺栓与螺母的交按处作标记，标记采用红色的油性记号笔。C.质量要求光伏阵列支架表面应平整，固定太阳能板的钢
10、面必须调整在同一平面；各组件安装孔应对整齐并成一直线、上下安装孔成直角；倾角必须符合设计要求；构件连接螺栓必须加防松垫片并拧紧。阵列全长的直线度误差在正负5mm以。3.1.2光伏组件安装施工方法和质量要求a.工艺流程b.1）安装光伏组件前，应将组件相同的技术参数安装在同一组件串上。2）安装太阳能光伏组件时，应轻拿轻放，防止硬物刮伤和撞击表面玻璃。组件在基架上的安装位置及接线盒排列方式应符合施工图的规定。当组件固定面与基架表面不吻合时，应用铁垫片垫平后方可紧固连接螺丝，严禁用紧拧连接螺丝的方法使其吻合，固定螺栓应加防松垫片并拧紧。3）组件与机架的连接螺栓必须加防松弹簧垫圈，并应全部拧紧。光伏组件
11、安装应平整、直线，组件之间对齐相差不应大于3mm,组件阵列全长的直线度误差在正负5mm以。4）光伏组件安装完成后必须检查所有螺栓的拧紧度，逐根螺栓检查完成后,逐根在螺栓与螺母的交按处作标记，标记采用红色的油性记号笔。5）光伏组件安装完成后，将光伏组件的串接线连接，并用金属绑带将电缆固定于光伏支架上。光伏组件串接线连接完成后，必须测试串电压是否正常，并做好记录。3.1 .3直流汇流箱安装和接线方案和质量要求由于本项目直流汇流箱安装在光伏支架上。汇流箱接线前必须先将箱保险管取下，并收集保险管，等待光伏发电系统设备安装完成后需要调试时才将保险管安装。a.直流汇流箱安装汇流箱安装时必须按设计图位置安装
12、，箱体安装支架必须牢靠，安装支架的螺孔距必须同汇流箱孔距，并在同一平面上，当汇流箱固定面与支架表面不吻合时，应用镀锌钢垫片垫平后方可紧固连接螺丝，严禁用紧拧连接螺丝的方法使其吻合，固定螺栓应加防松垫片并拧紧。b.直流汇流箱接线接线时连接导线不应使接线盒端子受机械应力，连接必须牢固，极性必须正确。所有接线螺丝均应拧紧，并应按施工图检查核对布线是否正确。电源馈线连接后，应将接头处电缆牢靠固定。组件接线盒出口处的连接线应向下弯曲，防止雨水流入接线盒。方阵的输出端应有明显的极性标志和子方阵的编号标志。方阵布线用IOoo伏电压表测量，必须确保极性正确，检测完毕，应盖上并锁紧汇流箱盖。3.2 .4逆变器房
13、安装方案和质量要求按照设计图纸安装交流配电柜。接线时，确保逆变器上的直流和交流独立开关处于关闭状态,使用100oV的电表检测导线的端子,确保到连接前无电压输入。所有导线的两端有编号可供辨认，保证接线极性正确和牢固。a.安装工艺流程设备开箱检查设备搬运配电回路的接线柜清扫柜试验调整b.施工方法1）设备开箱检查:根据设备清单及装箱单由建设单位、监理工程师、施工单位和设备生产厂家共同进行检查，并做好检查记录。开箱前先检查设备在运输过程中，外包装有无损坏现象。 开箱后检查设备与原设计是否相符，备品是否齐全，有无损坏腐蚀等情况，随机文件清单、零配件是否齐全，电气元件有无破损或其他异常情况。2）设备搬运：
14、逆变器房由生产厂家至施工现场的运输，一般采用汽车结合汽车吊的方式；到达现场后用吊车把逆变器房吊至预定的设备基础上。 施工现场设备运输前，需对现场情况进行检查。设备运输须由起重工作业，并要求电工配合进行。逆变器房运输、吊装时注意事项：对体积较大的配电柜在搬运过程中，应采取防倒措施，同时避免发生碰撞和剧烈振动，以免损坏设备。配电柜顶部有吊环者，吊索应穿在吊环，无吊环者吊索应挂在四角主要承力结构处，不得将吊索吊在配电柜部件上。吊索的绳长应一致，以防柜体变形或损坏部件。3）配电回路的接线：按配电柜配线图逐台检查柜电气元件是否相符。按图敷设柜与柜之间的控制电缆，电缆敷设要求应符合电缆敷设工艺标准。 端子
