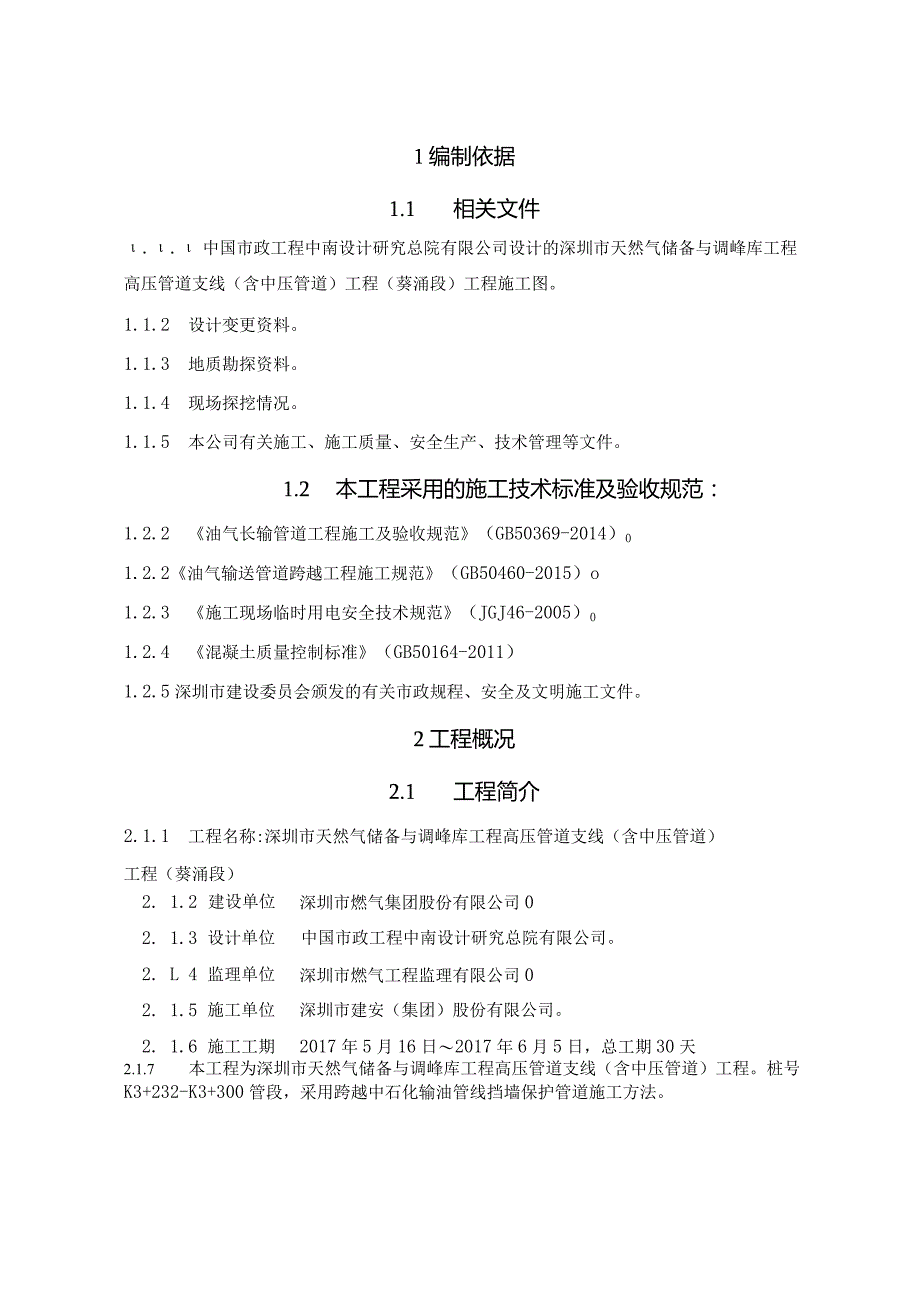

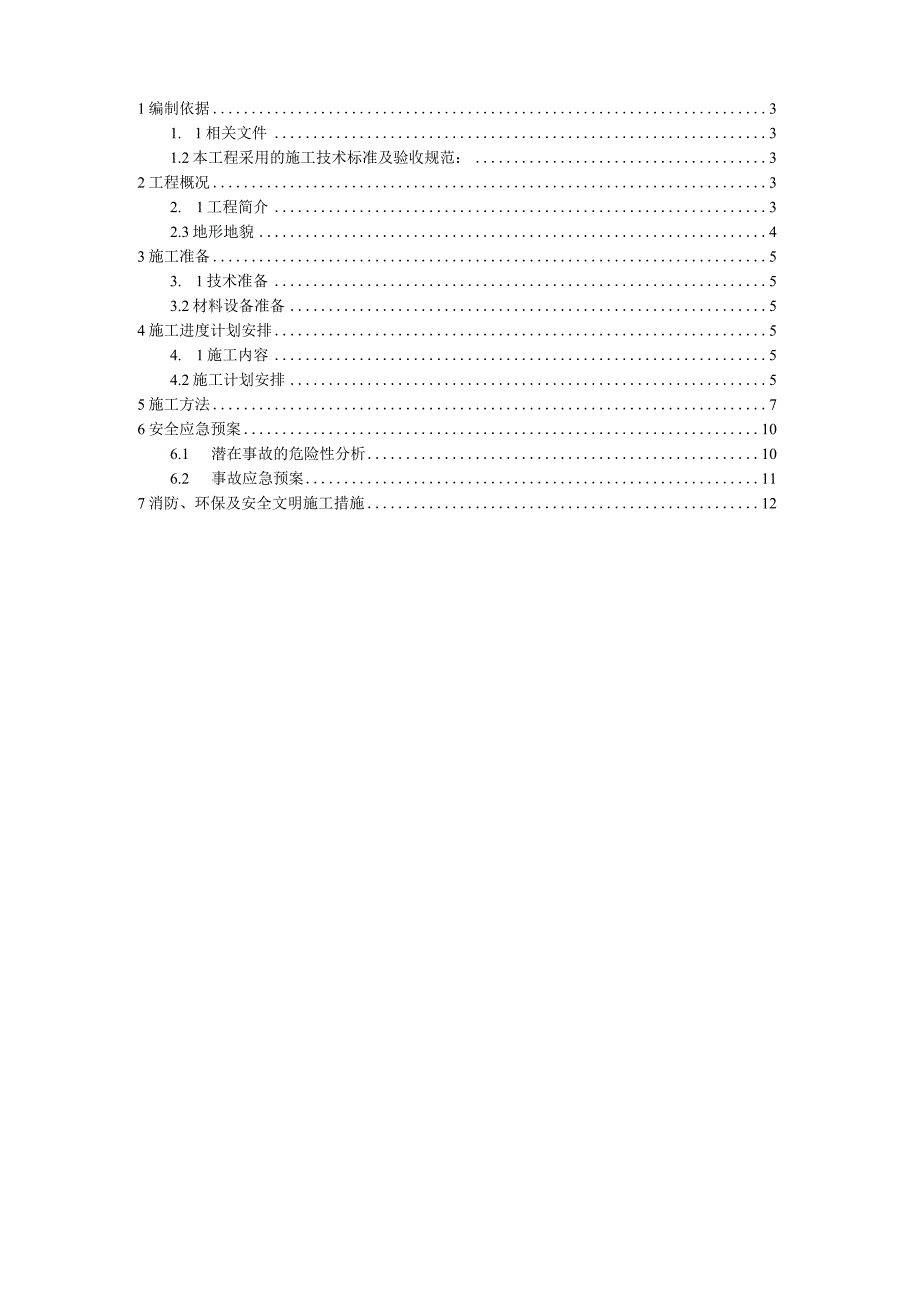

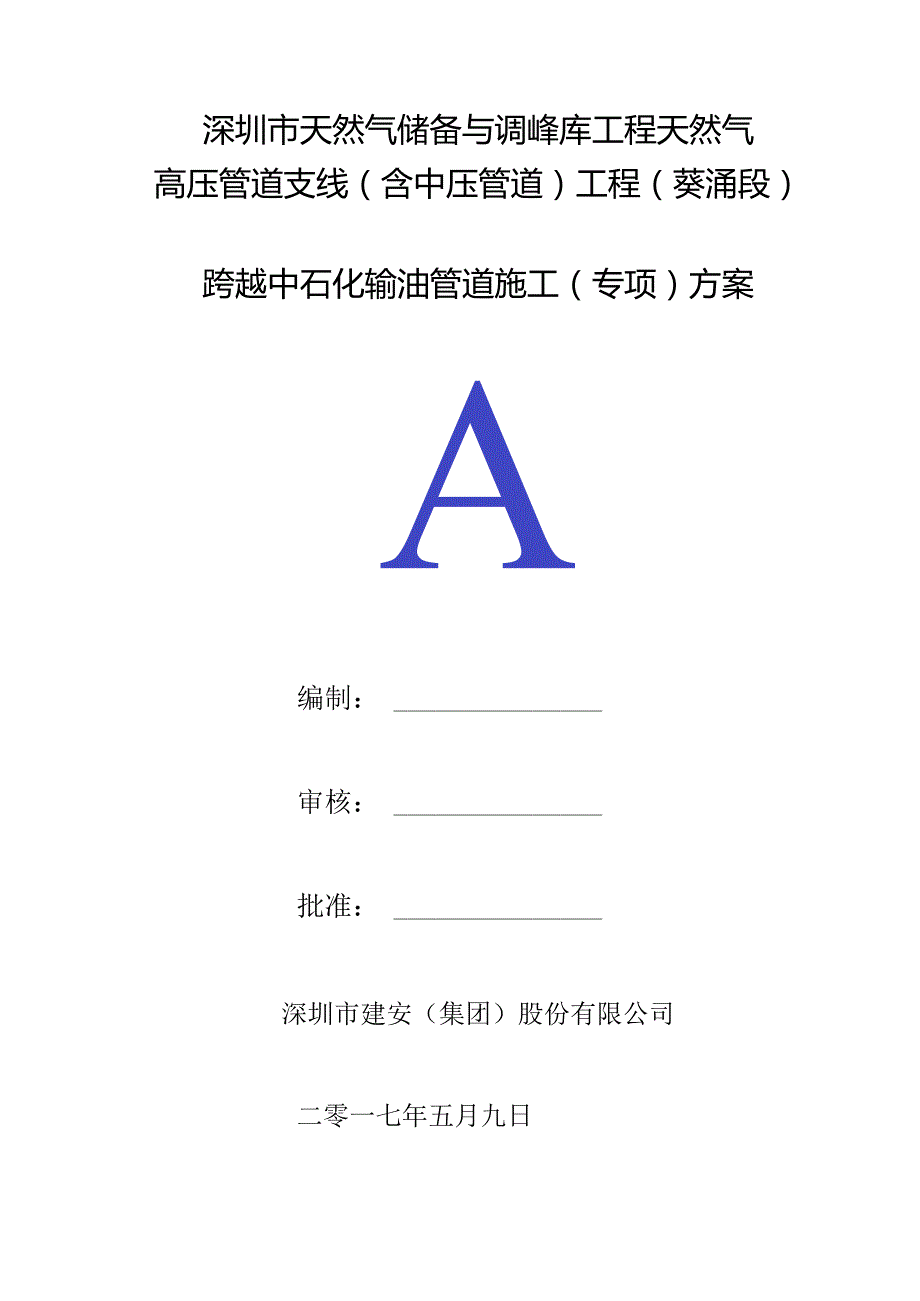

1、深圳市天然气储备与调峰库工程天然气高压管道支线（含中压管道）工程（葵涌段）跨越中石化输油管道施工（专项）方案A编制：审核：批准：深圳市建安（集团）股份有限公司二零一七年五月九日1编制依据31. 1相关文件31.2本工程采用的施工技术标准及验收规范：32工程概况32. 1工程简介32.3地形地貌43施工准备53. 1技术准备53.2材料设备准备54施工进度计划安排54. 1施工内容54.2施工计划安排55施工方法76安全应急预案106.1 潜在事故的危险性分析106.2 事故应急预案117消防、环保及安全文明施工措施121编制依据1.1 相关文件.中国市政工程中南设计研究总院有限公司设计的深圳市
2、天然气储备与调峰库工程高压管道支线（含中压管道）工程（葵涌段）工程施工图。1.1.2 设计变更资料。1.1.3 地质勘探资料。1.1.4 现场探挖情况。1.1.5 本公司有关施工、施工质量、安全生产、技术管理等文件。1.2 本工程采用的施工技术标准及验收规范：1.2.2 油气长输管道工程施工及验收规范（GB50369-2014）01.2.2油气输送管道跨越工程施工规范（GB50460-2015）o1.2.3 施工现场临时用电安全技术规范（JGJ46-2005）01.2.4 混凝土质量控制标准（GB50164-2011）1.2.5深圳市建设委员会颁发的有关市政规程、安全及文明施工文件。2工程概况
3、2.1 工程简介2.1.1 工程名称:深圳市天然气储备与调峰库工程高压管道支线（含中压管道）工程（葵涌段）2. 1.2建设单位深圳市燃气集团股份有限公司02. 1.3设计单位中国市政工程中南设计研究总院有限公司。2. L 4监理单位深圳市燃气工程监理有限公司02. 1.5施工单位深圳市建安（集团）股份有限公司。2. 1.6施工工期2017年5月16日2017年6月5日，总工期30天2.1.7 本工程为深圳市天然气储备与调峰库工程高压管道支线（含中压管道）工程。桩号K3+232-K3+300管段，采用跨越中石化输油管线挡墙保护管道施工方法。2.1.8 3.1根据设计图纸和现场勘查，本次施工段原设
4、计为穿越中石化输油管道，经人工多处探挖发现，穿越油管位置均为整片石方区域，输油管道埋深只有1米，输油管道壁厚设计又比较薄,输油管线管理部不同意在油管下方及油管两边各5米范围内进行石方破除，如果按原设计施工可能造成输油管线的损伤；经多次与输油管线部协调，原则上同意天然气管道可以从油管的上方跨越，但两管的净间距要有1米及以上；经与设计现场确认决定由穿越变更为跨越。具体位置见图2.3T(A/B)及设计变更详图。图2.3-IA跨越中石化管道位置图2.31B中石化管道位置图砂袋保护的为输油管道，周围是石方区域。3施工准备3.1 技术准备3.1.1 认真组织和落实主要工程技术人员，熟悉施工图，领会设计意图
5、阅读建设单位述及的规定、要求和参照标准。3.1 .2向施工人员做好质量安全技术交底工作。3.1.3进行施工测量和现场放线工作：确定管线范围内及施工需用场地内所有障碍物，如管线、电线电缆、树木等的准确位置，做好保护措施。3.2 材料设备准备3 .2.1机械、材料进场准备，按照材料、机械计划需要分批进场。4 .2.2按施工平面布置图修建临时设施，设置安装临时用电设备及施工机具，做好山区现有资源再利用（石头、土方等）。3.2.3需要的管道管件提前做好准备并运送上山。4施工进度计划安排4.1 施工内容本分项施工内容为：4.1.1 管沟开挖。4.1.2 管道组对焊接。4.1.3 挡墙箱涵施工。4.2 施
6、工计划安排本分项工程的施工总体计划，以本标段总的施工计划为依据，在确保工程质量、施工安全的大前提下，优化资源配置，挖掘人员和设备潜力，充分发挥本队综合优势，确保不影响本标段的总体计划。现场设管道施工机组、挡土墙施工机组及机械施工机组4. 2.1管沟开挖5月16日至5月18日完成，箱涵施工5月18日至5日21日完成，管道组对焊接5月21日至5日30日完成。挡土墙箱涵施工5月25日至6日5日完成。4.3 保障措施为保证以上生产进度计划能顺利得到实施，我们将从如下几方面采取措施予以保障。4.3.1组织保障：本工程实行项目管理。总公司调集所需设备、物资及劳动力，项目经理由优秀项目经理李建军同志担任，技
7、术负责人由张朗修同志担任，工程技术骨干由具备丰富经验的现场管理人员组成，具体组织机构及组成人员如图4.3-10图4.3-1施工组织机构施工组织机构联系方式序号姓名职务联系电话备注1李建军项目经理133229991022贺德贵项目执行经理138025785693张朗修专业技术负责人139273082584张都恒质安总监136826892585张志朋质检员181245484076李青安全员138233383437王礼洋施工员181240747108廖景云资料员152192436119周华荣测量员1868492253210杨波管道机组长136039944404.3.2机械、材料保障根据施工进度安排，
8、提前列出机械、材料使用计划，确保工程进度。7.33劳动力保障：本工程劳动力投入2台360挖机，一台平整场地，管沟开挖。另一台运管及协助管道机组，1台320挖机，1台220炮机配合挡墙班组施工，1台25吨装载机运输石材。另外，在劳动力组织过程中，安排专业技术人员现场指挥协调施工。7.3.4水、电保障：由于当地没有电源接入，拟配备140KW发电机发电，以保证生产要求；由于附近没有自来水，首先收集山沟排水用油桶装水再用装载机送水至施工现场。5施工方法5. 0.1测量放线1测量放线应根据设计控制（转角）桩或其副桩进行。需要更改线路位置时，应经设计代表的书面同意后，方可更改。放线前，必须对设计图纸进行现
9、场核对，根据设计图纸进行放线。2管道测量放线应放出线路轴线（或管沟开挖边线）和施工作业带边界线。在线路轴线（或管沟开挖边线）施工作业带边界线上加设百米桩,桩间应做标记。且施工期间标记应保持完好状态。控制桩上应注明桩号、里程、高程。转角桩应注明中线成果转角角度，水平弹性敷设还应标明外知矩及切线长。5.0.2管沟开挖1管沟开挖根据已经开挖好的管沟开挖边线有序开挖，挖沟采用单斗挖掘机进行。2管沟开挖之前技术人员要向开挖管沟的机械操作手做技术交底，详细说明管沟开挖的尺寸、技术要求及地下设施的具体位置。3开挖管沟当遇到输油管线位置时，在输油管线位置两侧5米范围内，采用人工开挖。（其他参照管沟开挖专项施工
10、方案）5.0.3管道组对焊接及防腐补口管道施工部分按施工组织设计执行，并参照深圳市天然气高压输配系统工程（焊接工艺规程）进行施工。5.0.4挡墙施工1在输油管线位置制做管道保护箱涵，为防止挡土墙及燃气管道的重量损伤输油管道，按中石化管道管理处要求制作钢筋混凝土箱涵对管道进行保护。箱涵长6米、宽5米、高2.3米，具体做法见设计变更详图。土保护燃气管道，使管道埋深达到规范要求，挡墙砌筑方法参照（石砌挡墙施工方案），具体做法见设计变更详图。OOO寸图5.0-2挡墙结构简图6安全应急预案6.1 潜在事故的危险性分析6.1.1 机械开挖距管线过近。6.1.2 管道遇机械碾压。6.1.3 管道挖出后遇明火
11、。6.1.4 管道破裂及伤人事故影响人民生产、生活。6.2 事故应急预案6.2.1 应急救援组织管理机构为预防突发事故发生，成立了以业主为核心，设计单位、监理单位、施工单位、管道单位为主，各部门为成员的应急组织机构。项目部事故应急救援领导小组，项目经理任组长，设副组长两人，事故应急救援系统实行行政责任替补原则，当指挥部负责人及组员因故不能履行职责的，由行政副职替补，确保随时到位，实施指挥。组织机构如下：组长：李建军（电话：13322999102）副组长：贺德贵李青组员：文武星、王礼洋、周华荣应急抢险组：组长：王礼洋（电话：15817469326）组员：孙志远、李涛、姚放6. 2.2应急救援电话
12、工地施工现场需要挂明各单位联系电话，要求清晰准确。火警：119急救：120匪警：110中石化公司电话：40088301667. 2.3应急救援准备措施1目的为保证在施工过程中预防破坏事故的发生或者出现紧急情况以便对其做出应急准备和响应，并预防或减少可能伴随发生的破坏影响，特制定本措施。2应急准备措施1）为加强对施工现场的输油管道保护工作，开工前必须走访输油管道权属单位，取得他们的支持和配合。2）对于输油管线，在施工前必须认真调查，采取挖探坑的方法明确其位置、高程、走向、并树立明显标志，方可进行施工。明确其准确位置后，向施工班组和施工机械操作人员进行详细的交底，签发交底单，要求在输油管道5米范围
13、内严禁使用机械施工。3）施工单位项目经理负责对输油管道的潜在事故做好预防与应急准备，项目部安全员负责预防事故的发生，当发生事故和紧急情况时，应立即响应。与消防、医疗、环保部门紧急联系，公司项目部定期对不利施工环境的行为、不安全的施工因素进行检查，以消除潜在事故的发生。4）对施工现场所使用的易燃、易爆物品的存放地点采取封闭管理，加设围挡的保护措施，并树立明显的警示标识和消防器材。3相应措施1）施工中出现险情时，施工人员及时报告给项目经理，项目经理必须立即报告给业主公司经理、工程管理部门必须及时到场指挥、组织排险，项目经理必须根据实际情况立即响应应急措施，组织抢险队伍到现场，实施应急响应措施。2）
14、业主公司应设专人保护现场，以协助输油管道部门进行抢修，如有人员受伤及时通知医疗单位到现场救护人员或组织对伤员的输送救治。3）紧急事故发生时，业主公司管理部门应会同责任部门查找、分析事故原因，写出紧急事故处理报告，并备案，针对导致发生事故的原因，采取纠正措施，经主管领导审批后予以实施。7消防、环保及安全文明施工措施7. 0.1进入施工现场必须戴好安全帽，扣好帽带，并正确使用个人劳动保护用品。8. 0.2严禁赤脚或穿高跟鞋进入施工现场。7. 0.3严禁酒后或带病上岗作业。7.0.4工作时间不准打闹、争吵、唱歌或做其他狂妄行为，思想要集中，坚守岗位，未经许可不得从事非本工种工作，服从领导和安全检查员指挥。7.0.5各种电动工具必须有可靠有效的安全防护、安全接地和降雷装置，方能开动使用，不懂电气和机械的人员，严禁使用和玩弄机电设备。7.0.6吊装区域非操作人员严禁入内，吊装机械必须完好，吊杆垂直下方不准站人。7.0.7施工现场严禁吸烟，动火作业包括（电焊、气焊、火焰加热器及磨光机等）必须办理相关动火手续方可进行。7.0.8在施工现场行走要注意往来车辆，按指定道路走，不得为走近路而穿越危险区。7.0.9管沟内上下必须有专用爬梯，对各种安全防护保险装置、设施、警告牌和标志等不准随意拆除和挪动。7.0.10必须做好消防、环保工作。
