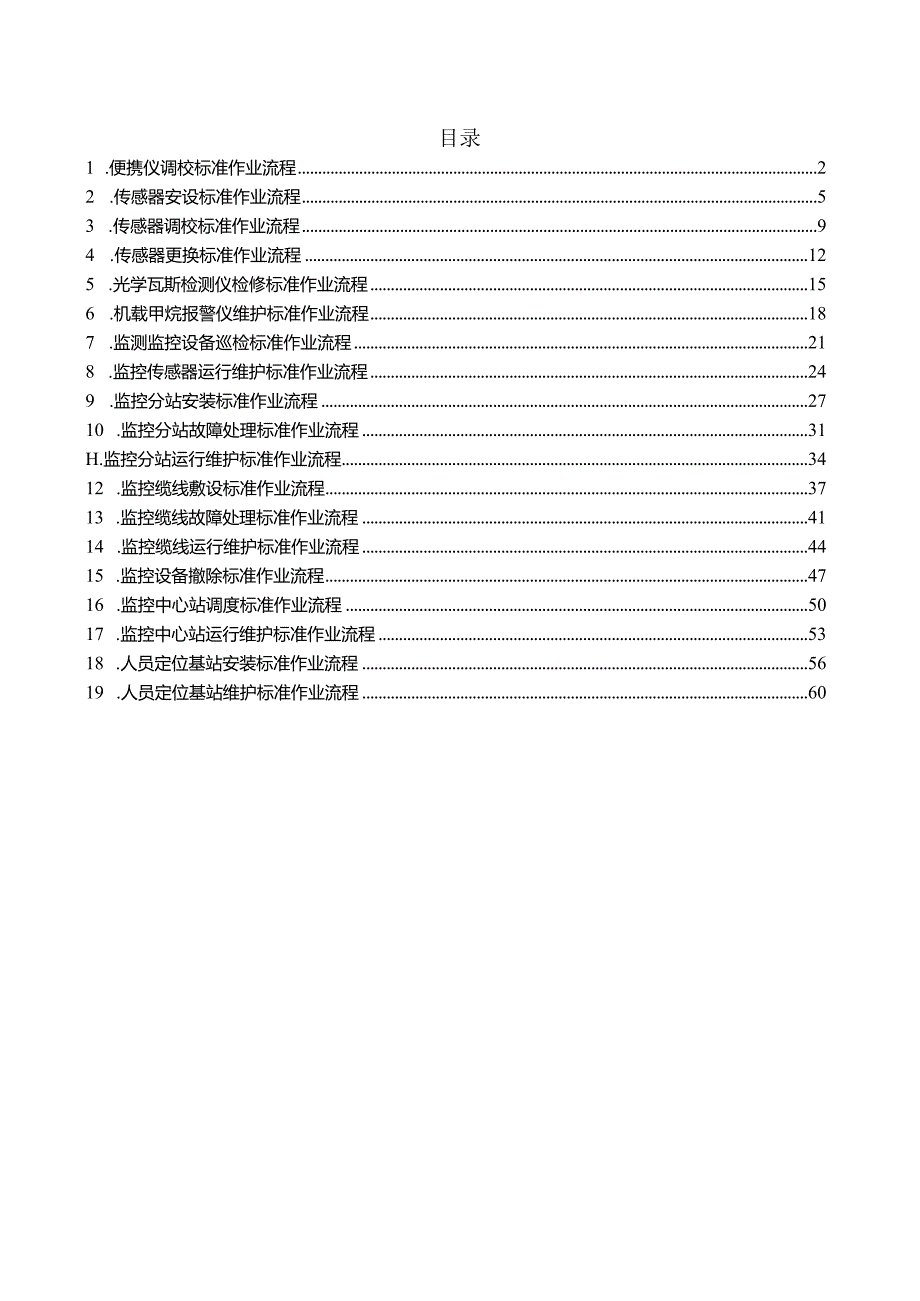

1、目录1 .便携仪调校标准作业流程22 .传感器安设标准作业流程53 .传感器调校标准作业流程94 .传感器更换标准作业流程125 .光学瓦斯检测仪检修标准作业流程156 .机载甲烷报警仪维护标准作业流程187 .监测监控设备巡检标准作业流程218 .监控传感器运行维护标准作业流程249 .监控分站安装标准作业流程2710 .监控分站故障处理标准作业流程31H.监控分站运行维护标准作业流程3412 .监控缆线敷设标准作业流程3713 .监控缆线故障处理标准作业流程4114 .监控缆线运行维护标准作业流程4415 .监控设备撤除标准作业流程4716 .监控中心站调度标准作业流程5017 .监控中心

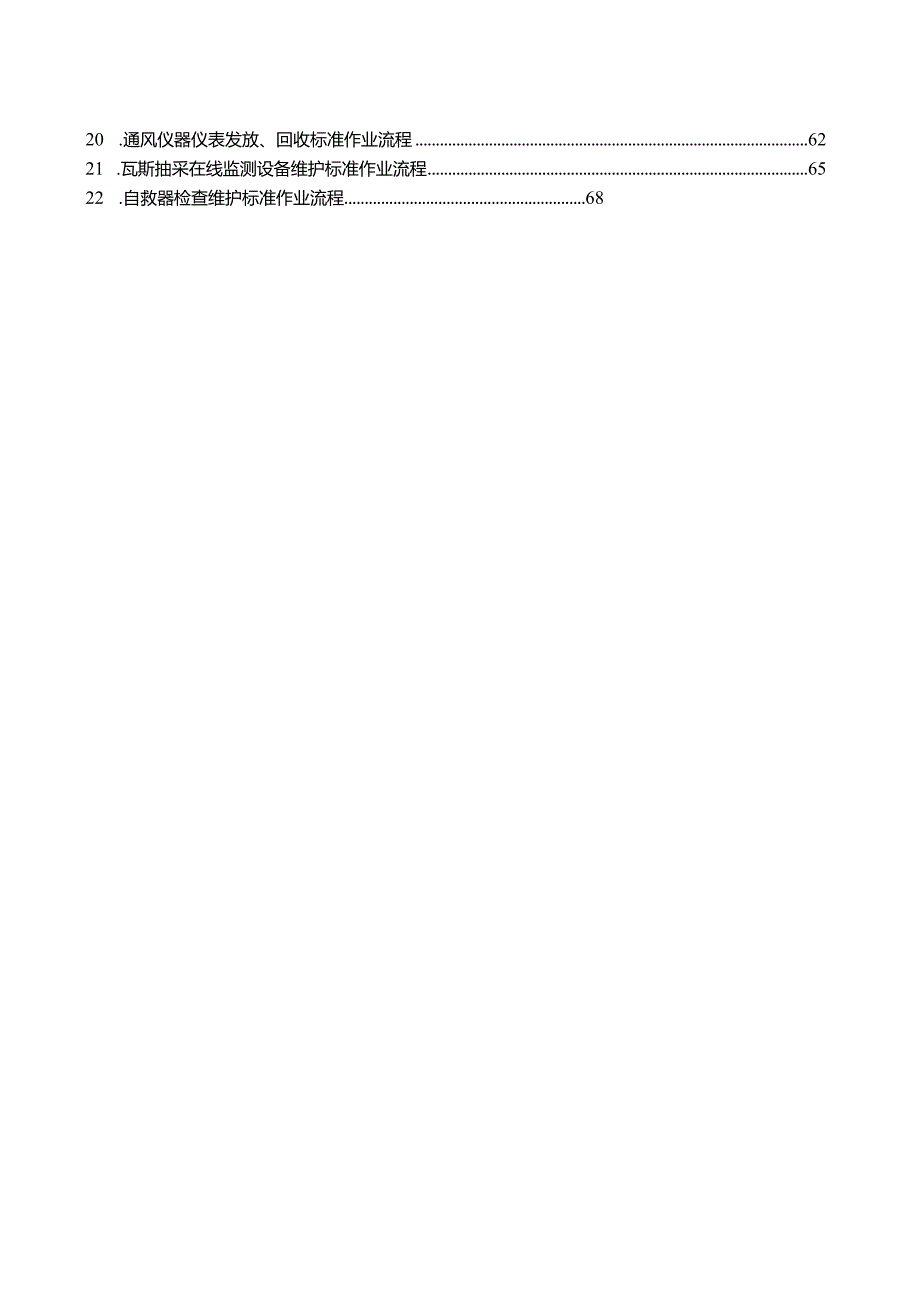

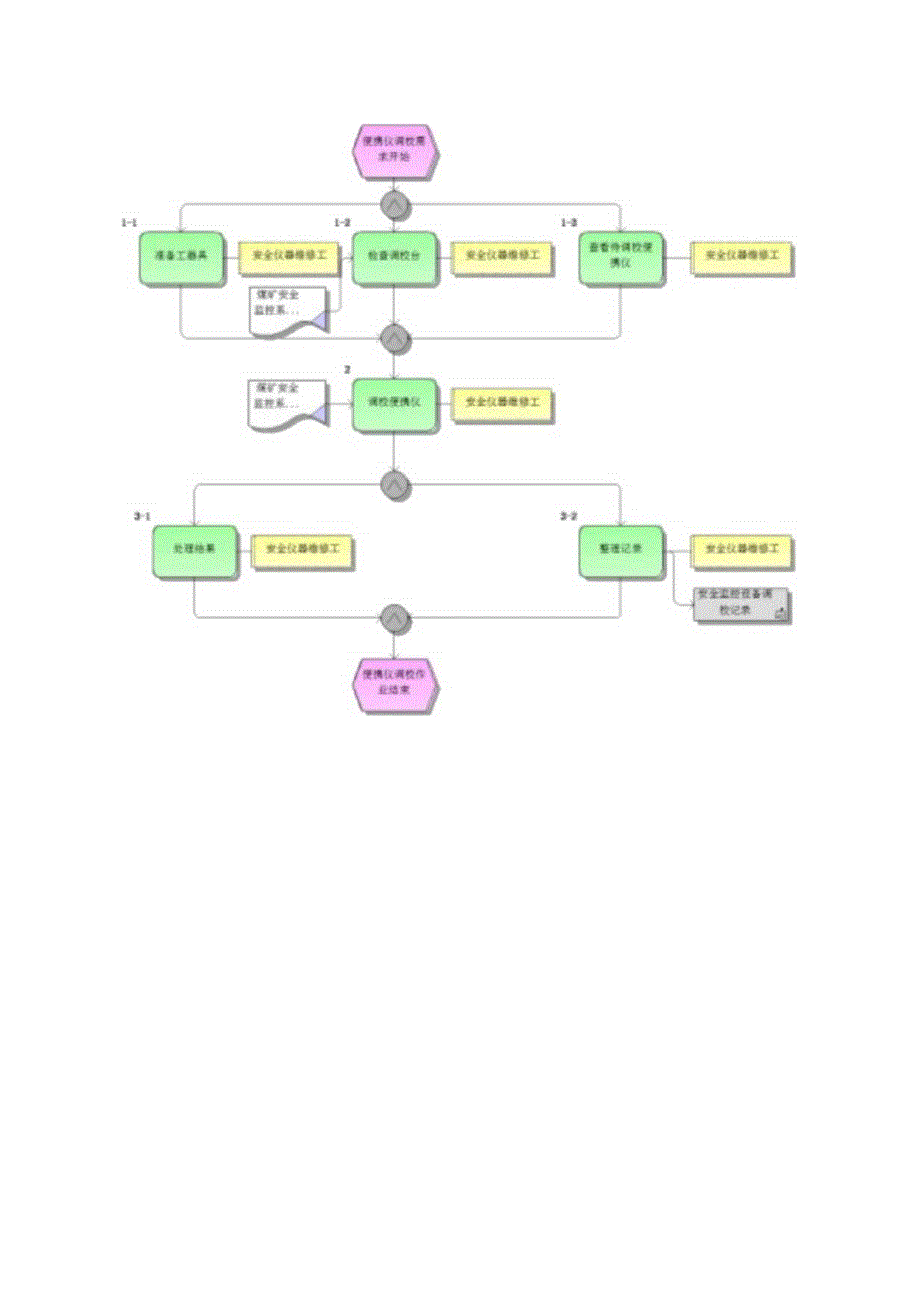

2、站运行维护标准作业流程5318 .人员定位基站安装标准作业流程5619 .人员定位基站维护标准作业流程6020 .通风仪器仪表发放、回收标准作业流程6221 .瓦斯抽采在线监测设备维护标准作业流程6522 .自救器检查维护标准作业流程68L2流程概述流程名称便携仪调校标准作业流程流程编号流程说明针对井工矿便携仪器调校的标准作业流程适用范围井工矿流程接口1.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1-1准备工器具1）准备小螺丝刀、刻刀、扳手、抹布等工具；2）准备标准气体。工具齐全，仪器完好。安全仪器维修工1-2检查调校台检查标准气体的气瓶、减压阀、流量计、软
3、胶管及其它配件。D气瓶内气体含量符合调校作业要求，气样在有效期范围内；2）减压阀符合要求，与气瓶连接处无漏气，有压力容器检验合格证；3）流量计准确可靠，量程符合说明书要求；4）软胶管无破损，软胶管与减压阀、流量计连接处无漏气。煤矿安全监控系统及检测仪器使用管理规范AQ1029-2007安全仪器维修工1-3查看待调校便携仪检查便携仪器外观和数字显示。1）仪器外观完好，数字显示正常；2）仪器电量充足，电压正常；3）计量检定的合格标签在有效期范围之内。安全仪器维修工2调校便携仪1）调校便携式甲烷检测仪；2）调校便携式一氧化碳检测仪；3）调校便携式氧气检测仪；4）对仪器进行标定3次，不合格，需重新标1
4、）待调校的仪器预热20分钟，在新鲜空气中调零；2）零点调好后，按仪器规定流量通入标准气样，检测声光报警，调校仪器显示值，与标准气体值相符合，自动回零即可；3）用不同浓度的标准气样对煤矿安全监控系统及检测仪器使用管理规范AQlo29-2007、煤矿安全规程第四百九十二条安全仪器维修工1）未对所有监控设备进行调校，不能及时发现瓦斯等有害气体超限，易导致瓦斯事故；2）未能及时发现设备故障原因，易造成仪器测量数据定；5）仪器15天调校一次。便携仪器的基本误差标定，直到自动回零；4）仪器标定数据准确：5）按期调校。不准确，不能有效的检测到有害气体导致瓦斯事故的发生。3-1处理结果D调校合格的贴调校标签；
5、2）处理调校不合格的仪器。D调校合格的仪器粘贴调校标签，标明调校人及调校日期，填写准确，字迹清晰；2）调校不合格的仪器存放待修。安全仪器维修工3-2整理记录填写记录，整理工具。D关闭气瓶阀门，整理工具，清理现场；2）便携仪调校记录与调校标签填写一致，数据准确，字迹清晰。安全监控设备调校记录安全仪器维修工2.2流程概述流程名称传感器安设标准作业流程流程编号流程说明针对井工矿安全监测监控传感器安设的标准作业流程适用范围井工矿流程接口2.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1-1提交申请施工单位向安全监控业务部门提交安全监控设备安装申请单。1）矿总工程师批准
6、，并签发：2）安全监控设备种类、数量、位置及敷设缆线路线、断电区域明确，符合规定；3）安全监控装置布置图和断电控制图清晰、准确。煤矿安全监控系统及监测仪器使用管理规范Q1029-2007安全监控设备安装申请单采掘技术员1-2准备工器具、材料1）准备携带便携式瓦斯检测报警仪、万用表、验电笔等；2）准备刀子、钳子、螺丝刀等工具；3）准备传感器、缆线、接线盒等。D工具齐全；2）仪器、仪表准确、完好；3）接线盒、缆线完好；4）传感器测试、调校合格，地面试运行24小时48小时。煤矿安全规程第四百九十八条安全监测工2检查作业环境1）检查作业地点通风及有毒有害气体情况；2）检查作业地点巷道支护情况。1）通风
7、良好；2）有毒有害气体浓度不超限，符合相关规定；3）巷道支护完好，无漏顶、无片帮；4）作业环境无杂物、无淤泥、无积水。煤矿安全规程第一百零四条、第一百三十五条安全监测工1）未检查或检查不到位，冒然进入缺氧或有毒有害气体超限的地点作业，易造成人员室息、中毒；2）巷道支护不完好、检查不到位，易造成顶板冒落、片帮伤人。3敷设缆线根据安全监控设备安装申请单的要求敷设缆线。D敷设的监测缆线有适当驰度；2）敷设缆线的路线、数量符合安全监控设备安装申请单。煤矿安全规程第四百六十四条安全监测工4-1安设传感器1）根据安全监控设备安装申请单要求安装相应传感器；2）登高作业使用登高梯，系安全带。D甲烷、温度、一氧
8、化碳等传感器垂宜悬挂，距顶板（梁）不得大于300毫米，距巷道侧壁不小于200亳米；2）风速传感器设置在前后10米内，无分支风流、无杂物，能准确计算风量的巷道中；3）风门开关、设备开停、烟雾、负压传感器设置位置，能准确显示监测点实际状态；4）模拟量传感器设置在能正确反映被测物理量的位置；5）开关量传感器设置在反映监测状态的位置；6）登高梯稳定牢固，安全带系在可靠位置。煤矿安全规程第一百四百九十九条、煤矿安全监控系统及监测仪器使用管理规范Q1029-2007安全监测工瓦斯传感器挂设不规范，不能有效监测作业地点瓦斯情况，易发生瓦斯爆炸造成人员伤害。4-2连通分站缆线敷设结束后，接通传感器与分站之间的
9、缆线。缆线间、缆线设备间连接无断路、短路。停送电工作票（安全监测）安全监测工5通电测试通电检查传感器工作状态，与地面监控中心站联系，确认传感器正常工作。1）传感器显示正常；2）传感器的数据或状态准确传输到地面主机。安全监测工传感器监测不准确，传感器性能不稳定，不能及时准确监测到有毒有害气体，易造成有毒有害气体中毒等事故。6调校传感器对传感器的零点、显示值、报警点、断电点、复电点、控制逻辑等进行调校。传感器的零点、显示值、报警点、断电点、复电点、控制逻辑等符合安全监控设备安装申请单要求，数据准确，使用正常。煤矿安全规程第四百九十八条安全监测工7收尾工作1）整理设备、缆线，完善各类标识，清理现场，
10、回收工器具；2）向矿生产指挥中心汇报工作完成情况；3）填写传感器安装记1）工器具回收齐全；2）记录清晰、规范，内容详实。传感器安装记录安全监测工录。1JIUtrJ(三F)C三*ZJ3.2流程概述流程名称传感器调校标准作业流程流程编号流程说明针对井工矿安全监测监控传感器安设的标准作业流程适用范围井工矿流程接口3.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1提交申请向矿生产指挥中心提出调校申请，编制安全监控系统调校申请单经安监、通风、机电、生产指挥中心等部门审核，矿总工程师批准。申请单明确调校时间、范围及路线。神华集团公司矿井“一通三防”管理规定（试行）神华煤（
11、2012）468号）安全监控设备调校记录安全监测工2准备工器具1）准备所需要的标准气样、减压阀、气体流量计、橡胶软管、空气样、调校记录本、调校管理卡（标签）等；2）准备便携式甲烷、一氧化碳报警仪等。1）气样瓶完好，阀门、出气口、出厂口期符合规定；2）标准气样浓度符合规定；3）携带的仪器完好，检测正常。煤矿安全监控系统及监测仪器使用管理规范AQ1029-2007安全监测工3检查作业环境1）检查作业地点通风及有毒有害气体情况；2）检查作业地点巷道支护情况。1）通风良好；2）有毒有害气体浓度不超限，符合相关规定；3）巷道支护完好，无漏顶、无片帮；4）作业环境无杂物、无淤泥、无积水。煤矿安全规程第一百
12、零四条、第一百三十五条安全监测工1）未检查或检查不到位，冒然进入缺氧或有毒有害气体超限的地点作业，易造成人员窒息、中毒；2）巷道支护不完好、检查不到位，易造成顶板冒落、片帮伤人。4检查传感器外观1）检查传感器外观；2）清理表面及外罩上积尘。D传感器外观完好，无破损；2）进样孔、外罩上无积尘。安全监测工未对传感器进行清理，调校不准确，不能及时发现瓦斯等有害气体超限，易导致瓦斯事故。5调整零位将空气样用橡胶软管连D调校时，使用空气样调校煤矿安全监控系安全监测工第To-页接到传感器气室，调节流量计控制阀把流量调节到传感器说明书规定值。零点，使传感器显示值为零；2）若通气后传感器不归零，进行调零。统及
13、监测仪器使用管理规范AQ1029-20076-1调整灵敏度D校准气瓶流量计出口用橡胶软管连接至传感器气室；2）打开气瓶阀门缓慢通入标准气样，在显示值缓慢上升的过程中，观察断电值、报警值是否符合要求，注意声、光报警和实际断电情况；3）调节流量计控制阀将流量控制到传感器说明书规定的流量，使其测量值稳定显示，持续时间大于90秒;4）若超差更换传感器，预热后按上述步骤重新调校。1）采用载体催化原理的甲烷传感器每隔15天使用校准气体和空气样，按产品使用说明书的要求调校一次；2）除甲烷载体催化原理以外的其他气体监控设备采用标准气样按产品说明书进行调校；3）其它传感器按使用说明书要求定期调校；4）显示值和校
