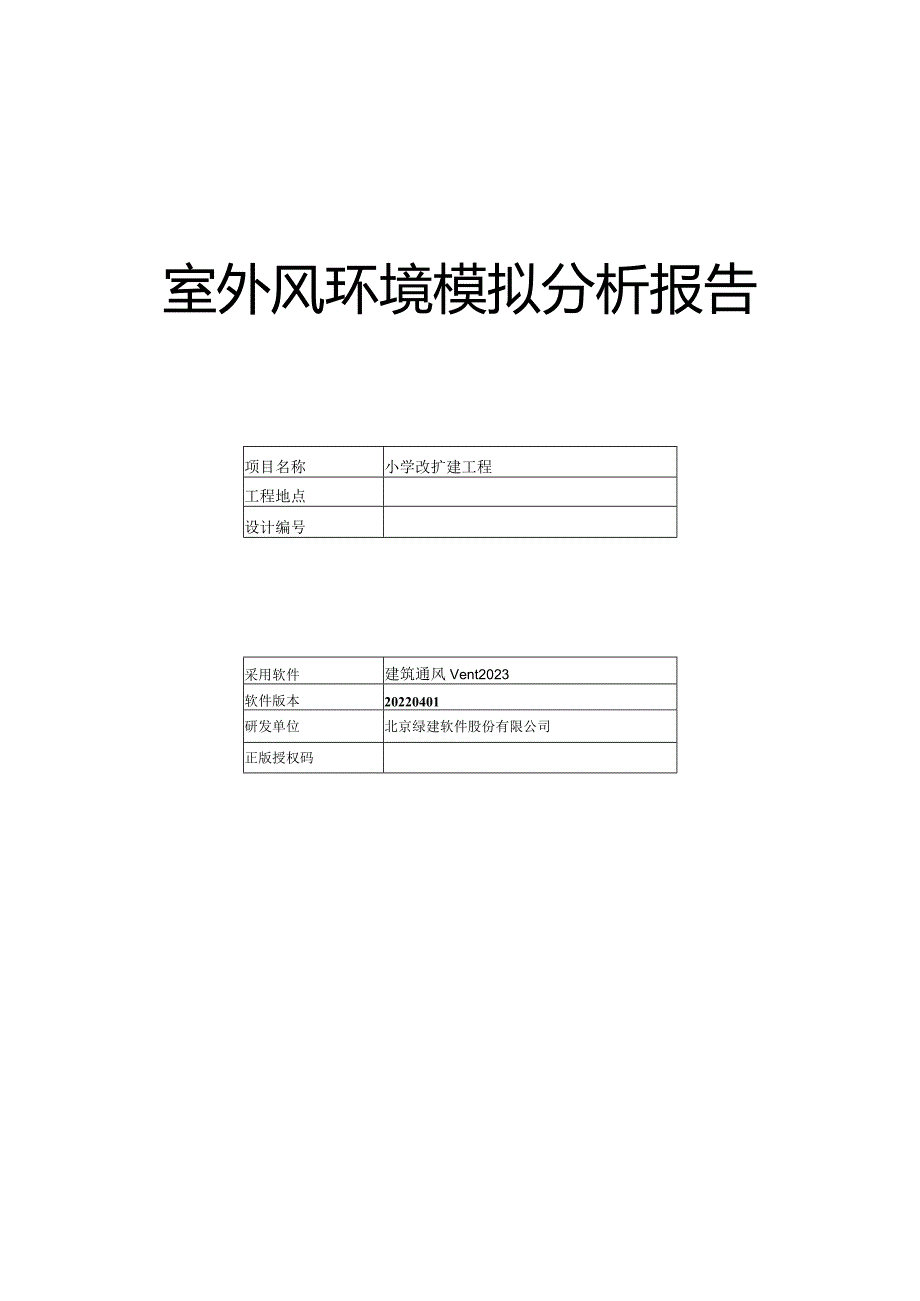

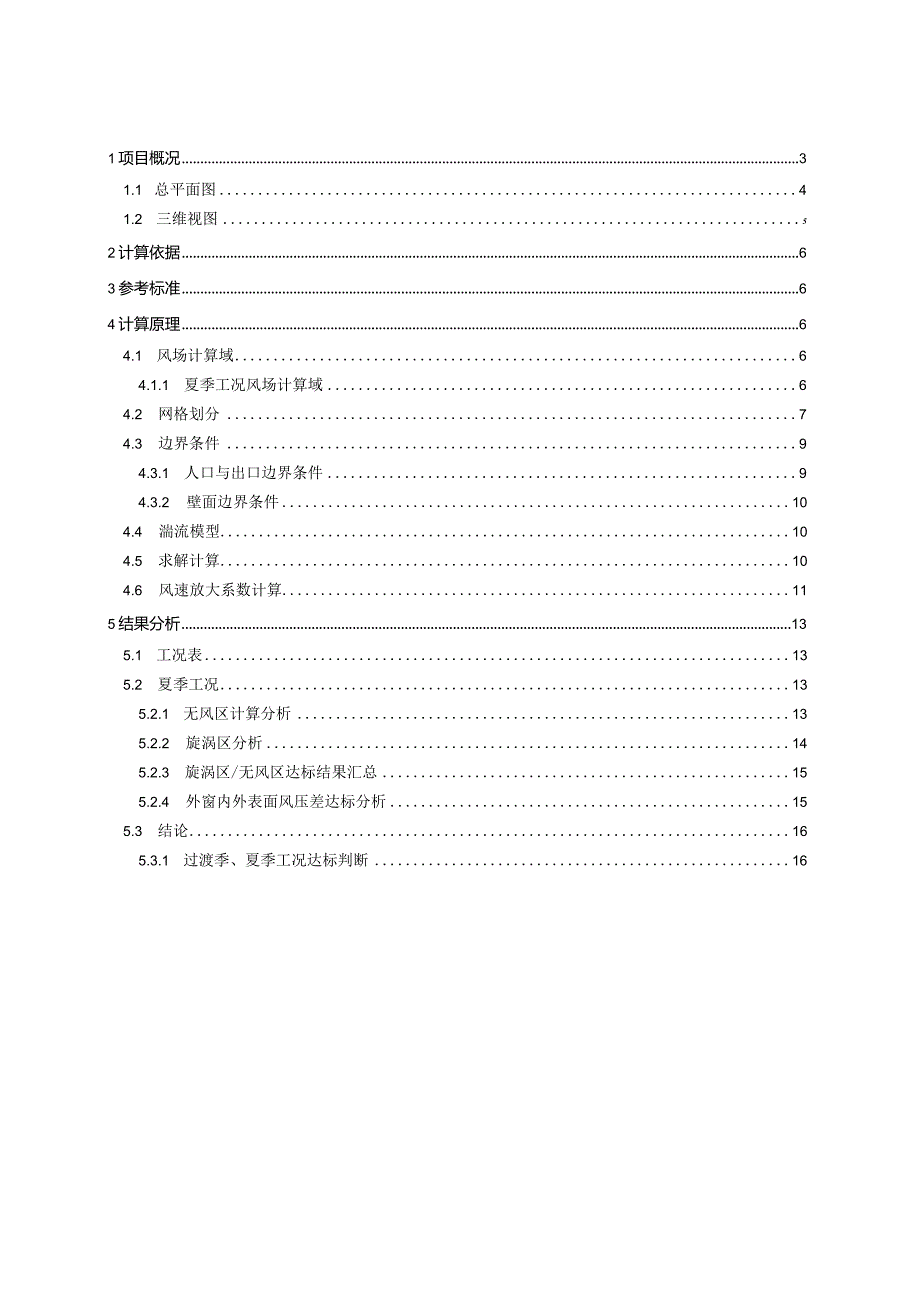

1、室外风环境模拟分析报告项目名称小学改扩建工程工程地点设计编号采用软件建筑通风Vent2023软件版本20220401研发单位北京绿建软件股份有限公司正版授权码1项目概况31.1 总平面图41.2 三维视图52计算依据63参考标准64计算原理64.1 风场计算域64.1.1 夏季工况风场计算域64.2 网格划分74.3 边界条件94.3.1 人口与出口边界条件94.3.2 壁面边界条件104.4 湍流模型104.5 求解计算104.6 风速放大系数计算115结果分析135.1 工况表135.2 夏季工况135.2.1 无风区计算分析135.2.2 旋涡区分析145.2.3 旋涡区/无风区达标结果
2、汇总155.2.4 外窗内外表面风压差达标分析155.3 结论165.3.1 过渡季、夏季工况达标判断16X项目概况游憩广场（人活动区）停车场（人行区）儿童娱乐区（人活动区）人行道（人行区）庭院（人活动区）户外休息区（人活动区）1.2三维视图游憩广场（人活动区）停车场（人行区）儿童娱乐区（人活动区）人行道（人行区）庭院（人活动区）户外休息区（人活动区）VENT图1.27三维视图2计算依据本项目主要参照资料为：1 .绿色建筑评价标准GB/T50378-20192 .建筑通风效果测试与评价标准JGJ/T30920133 .绿色建筑评价技术细则4 .委托方提供的总平面图、建筑专业设计图纸、设计效果图
3、等图纸资料3参考标准室外风环境评价依据为绿色建筑评价标准GB/T50378-2019中有关室外风环境的条目要求。具体要求如下：5 .2.8场地内风环境有利于室外行走、活动舒适和建筑的自然通风。评分规则如下：1冬季典型风速和风向条件下，建筑物周围人行区距地高l5m处风速低于5ms,户外休息区、儿童娱乐区风速小于2ms,且室外风速放大系数小于2,得3分；除迎风第一排建筑外，建筑迎风面与背风面表面风压差不超过5Pa,得2分。2过渡季、夏季典型风速和风向条件下，场地内人活动区不出现涡旋或无风区，得3分：50%以上可开启外窗室内外表面的风压差大于05Pa,得2分。4计算原理4.1 风场计算域进行室外风场
4、计算前，需要确定参与计算风场的大小，在流体力学中称为计算域，通常为一个包围建筑群的长方体或正方体，本项目的风场计算域信息如下：4.1.1 夏季工况风场计算域表4.1-1夏季工况风场计算域信息顺风方向尺寸（m）429宽度方向尺寸（m）365高度方向尺寸（m）121VENT图4.1-1夏季工况风场计算域图示注：不同季节因风向不同，为了最大限度反映项目周围区域风场特征，根据不同风向划定不同的计算域。4.2 网格划分网格划分决定着计算的精确程度并影响计算速度，网格太密会导致计算速度下降并浪费计算资源；网格太疏导致计算精度不足结果不够准确，合理的网格方案需要考虑对计算域中不同的部分采用不同的网格方案。建
5、筑周围，远离建筑的区域，建筑物轮廓有明显的局部特征（如尖角，凹槽，凸起等细微的外装饰），贴近地面的区域，都需要采用不同的网格方案。下面为本项目所采用的加密方案：1）普通网格：指除靠近地面和建筑以外的网格，通常不需要特别加密处理 分弧精度：对于有圆弧特征的建筑局部，把圆弧分解为线段时，弦到弧的最大距离； 初始网格大小：初始化时候正交网格的大小，单位米（m）； 最小细分级数：初始网格至少细分的级数； 最大细分级数：初始网格最多细分的级数；2）地面网格靠近建筑物的区域称为近场，远离建筑物的区域称为远场。近场的地面网格需要加密，对应地面细分级数较大；而远场地面对应网格较疏，地面细分级数较小。3)附面层
6、网格贴近地面/建筑壁面的空气流动，因为空气自身粘性而受到地面/建筑表面阻滞作用，紧贴地面/建筑壁面的空气流动速度几乎为0,且速度随着与地面/建筑壁面距离的增加而增加，使得靠近地面的一定厚度空气层的流速呈现梯度分布，最终达到主流速度，而这层空气层通常称为流动边界层或者附面层。在做计算流体力学分析时，为了获取边界层/附面层内的空气流动特征，提升分析精度，宜对其中的网格进行分层加密，形成附面层网格地面附面层数：地而附面层网格的层数；建筑附面层数：建筑表面附面层网格的层数；以下为本项目的网格划分信息，上述网格方案对网格的控制分别体现在相应的网格参数中：表4.2-1夏季网格划分信息网格总数(个)网格类型
7、网格尺寸328870普通网格分弧精度(m)0.24初始网格(m)8.0最小细分级数1最大细分级数2地面网格远场细分级数1近场细分级数2附面层地面附面层数2建筑附面层数0图4.2-1网格图-夏季注：前述计算域随风向不同，所以相同的网格方案会产生不同的网格数量。4.3边界条件图4.3-1风场边界类型示意图上图展示了计算域中风场边界的类型，本小节将给出不同边界的边界条件。4.3.1入口与出口边界条件D入口风速梯度本项目中，入口边界条件主要包括不同工况下的风速和风向数据，其中入口风速采用下列梯度风：V=Vr(4.3-1)式中：V,Z任何i点的平均风速和高度；VZR、ZR一一标准高度处的平均风速和标准高
8、度值，建筑结构荷载规范GB50009-2012规定自然风场的标准高度取IOm,此平均风速对应入口风设置的数值；a一一地面粗糙度指数，本项目为0.28；表4.3-1地面粗糙度指数参考值参考标准地貌类别地面粗糙度指数绿色建筑评价技术细则空旷平坦地面0.14城市郊区0.22大城市中心0.28注：上述地面粗糙度指数参考绿色建筑评价技术细则关于4.2.6节条文说明，也可酌情参考建筑通风效果测试与评价标准JGJT3099-2013中5.2.1节2）出口边界条件本项目采用自由出流作为出口边界条件。4. 3.2壁面边界条件风场的两个侧面边界和顶边界设定为滑移壁面，即假定空气流动不受壁面摩擦力影响，模拟真实的室
9、外风流动。风场的地面边界设定为无滑移壁面，空气流动要受到地面摩擦力的影响。4.4 湍流模型湍流模型反映了流体流动的状态，在流体力学数值模拟中，不同的流体流动应该选择合适的湍流模型才会最大限度模拟出真实的流场数值。本项目依据绿色建筑评价技术细则推荐的标准k-s湍流模型进行室外流场计算。下表为几种工程流体中常见的湍流模型适用性：表4.4-1常用湍流模型适用范围常用湍流模型特点和适用工况standardk-模型简单的工业流场和热交换模拟，无较大压力梯度、分离、强曲率流，适用于初始的参数研究，一般的建筑通风均适用。RNGk-模型适合包括快速应变的复杂剪切流、中等旋涡流动、局部转掇流如边界层分离、钝体尾
10、迹涡、大角度失速、房间通风、室外空气流动。realizablek-模型旋转流动、强逆压梯度的边界层流动、流动分离和二次流，类似于RNGo4.5 求解计算1 .数学模型本项目采用CFD（计算流体力学）方法对风场进行求解，即在所分析的计算域内建立流体流动的质量守恒、动量守恒和能量守恒建立数学控制方程，其一般形式如下所示：Of+dipUI=digrad。I+Se该式中的6可以是速度、湍流动能、湍流耗散率以及温度等物理量，参照下表表4.5-1计算流体力学的控制方程名称变量连续性方程100名称变量sX速度UZ=4+4P+一xx、“瑶+（加）(w+抵W菽y速度VP+一yx+(w+*收加JZ速度Weff=+
11、tP+一zxuyA(5v(3卬、*至E一Pg湍流动能kakPeffGkgb-P湍流耗散a*第2CAG+C3q)-C?7一R/KK温度TA+APrSTGk = tS2 S = 2SjjSij0.3679a-1.39290.6321 +2.3929a0-1.3929%+2.3929其中如果 则=41393C” 0.0845 Q =1.42C2.二旦%计算上表中的常数如下:RCMP3Q-ii)2C(1+如3)k其中77=szg,%=4.38/7=0.0122 .算法说明本项目采用SIMPLE算法求解上述方程组。4.6 风速放大系数计算风速放大系数反映了高层建筑对风速的放大作用，通常指建筑物周围离地面
12、高1.5m处最大风速与开阔区域同高度风速之比。可采用下式平均风速随高度变化的指数函数进行风速放大系数的计算：(4.6-1)(4.6-2)其中：/一一风速放大系数；v1.5一一建筑物周围距离地面高1.5米处最大风速，该风速通过前述风速计算获取，对应1.5高度处风速云图中的数据。匕5,一一远离建筑的开阔区域，距离地面L5米高度处风速。v,0f一一远离建筑的开阔区域，距离地面10米高度处风速，此处取室外风场入口边界风速。4一地面粗糙度指数，本项目为0.28；5结果分析5.1工况表本结果基于以下几个工况进行计算:序号季节风速(ms)风向风向()1夏季2.30SSE292.5说明：风向逆时针为正，正东为
13、0,正北为90,正西为180,正南为270。风向字母意义如下图所示：图5.1-1风向示思图5.2夏季工况本项目夏季工况的入口边界风速为2.30ms,风向为SSE。根据前述绿色建筑评价标准对于夏季工况的要求，夏季典型风速和风向条件下，场地内人活动区不出现涡旋或无风区。通过该项标准指导设计确保合理的建筑布局，在夏季形成有效的巷道风，优化街区自然通风环境，避免夏季人活动区有明显的气流旋涡和无风区，从而造成闷热不适感。因此本项目需要分析人活动区的风速，并作出判断。无风区的定义通常当人活动区域风速W02ms时，该区域风向标处于静止状态，在此区域活动的人会有明显的无风感，则该区域为无风区。注：无风区的定义参考建筑设计资料集第一分册，第二版。5. 2.1无风区计算分析下图为整个计算域内风速分布云图，参考图中速度分布可以对项目中建筑布局进行优化。分析下图，人活动区内未标示出风速小于02ms的超限区域，因此人活动区风速满足绿标要求，项目可采用现有建筑布局。图5.2-1计算域内75米高度水平面风速云图-夏季5. 2.2旋涡区分析下图为计算域内的风速矢量图，分析下图可知，计算域内没有明显的旋涡产生，本项目建筑布局基本合理。U(ms)3.992.722/62.M1.90IMEW1.09Q160.5440.2721
