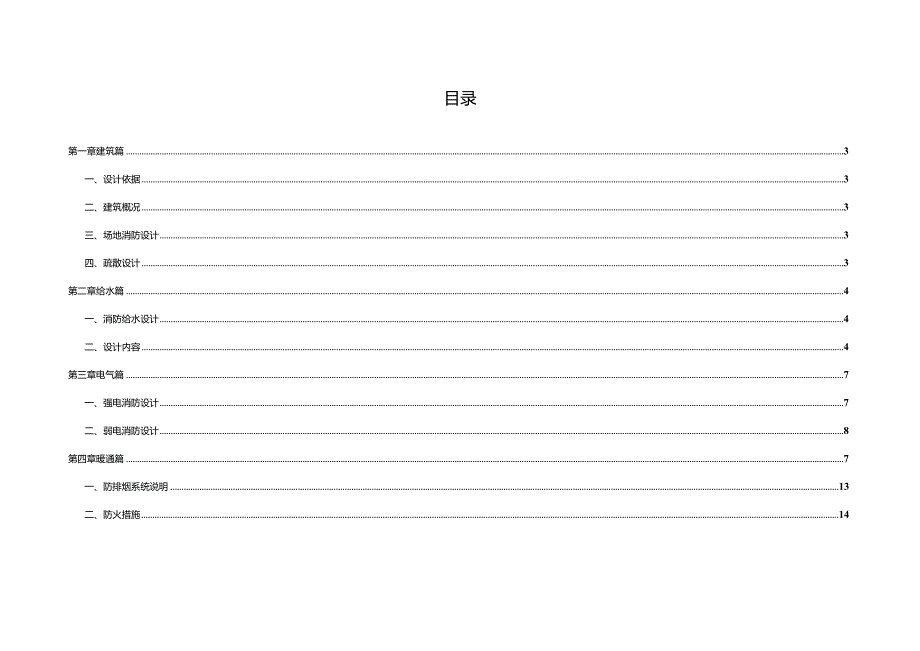

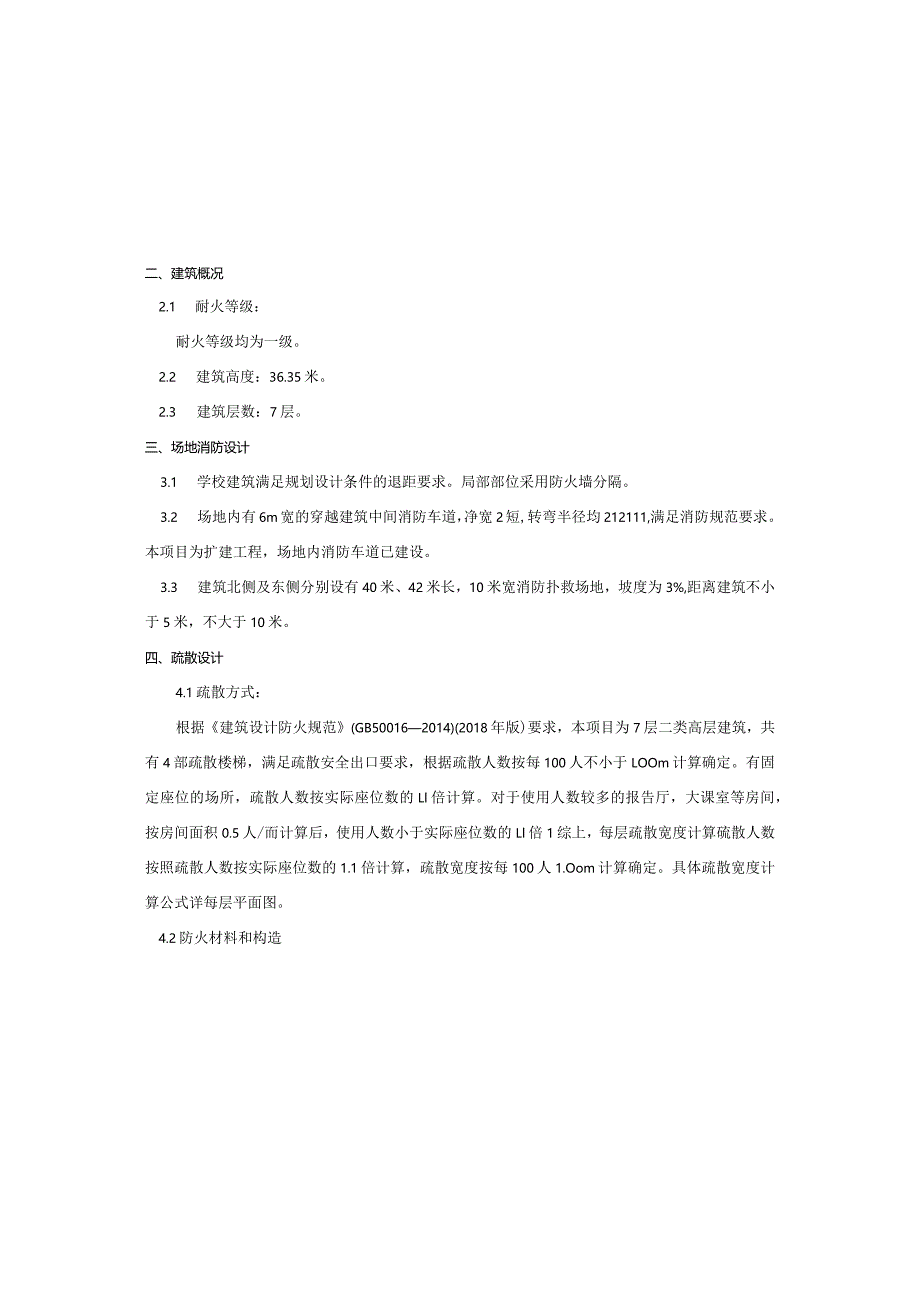

1、工贸职业技术学院扩容建设项目教学实训楼（A-5、A-6）消防设计说明专篇目录第一章建筑篇3一、设计依据3二、建筑概况3三、场地消防设计3四、疏散设计3第二章给水篇4一、消防给水设计4二、设计内容4第三章电气篇7一、强电消防设计7二、弱电消防设计8第四章暖通篇7一、防排烟系统说明13二、防火措施14二、建筑概况2.1 耐火等级：耐火等级均为一级。2.2 建筑高度：36.35米。2.3 建筑层数：7层。三、场地消防设计3.1 学校建筑满足规划设计条件的退距要求。局部部位采用防火墙分隔。3.2 场地内有6m宽的穿越建筑中间消防车道，净宽2短,转弯半径均212111,满足消防规范要求。本项目为扩建工程
2、，场地内消防车道已建设。3.3 建筑北侧及东侧分别设有40米、42米长，10米宽消防扑救场地，坡度为3%,距离建筑不小于5米，不大于10米。四、疏散设计4.1疏散方式：根据建筑设计防火规范(GB500162014)(2018年版)要求，本项目为7层二类高层建筑，共有4部疏散楼梯，满足疏散安全出口要求，根据疏散人数按每100人不小于LOOm计算确定。有固定座位的场所，疏散人数按实际座位数的Ll倍计算。对于使用人数较多的报告厅，大课室等房间，按房间面积0.5人/而计算后，使用人数小于实际座位数的Ll倍1综上，每层疏散宽度计算硫散人数按照疏散人数按实际座位数的1.1倍计算，疏散宽度按每100人1.O
3、om计算确定。具体疏散宽度计算公式详每层平面图。4.2防火材料和构造4.2.1 所有防火分区的防火墙均采用3小时耐火极限的材料，其它各部位墙、第一章建筑篇一、设计依据1、气体灭火系统设计规范GB50370-20052、建筑设计防火规范(GB-50016)(2018版)；3、消防给水及消火栓系统技术规范GB50974-20144、中华人民共和国消防法(1998年9月1日施行)；5、建筑灭火器配置设计规范(GB50140-2005)：6、自动喷水灭火系统设计规范(GB50084-2017)；7、火灾自动报警系统设计规范(GB50166-2019)；8、建筑内部装修设计防火规范(GB50222-20
4、17)；9、火灾自动报警系统设计规范(GB5O116-2013)；10、民用建筑设计统一标准(GB50352-2019)：11、民用建筑通用规范(GB55031-2022)；12、消防设施通用规范(GB55036-2023)；13、建筑与市政工程防水通用规范GB55030-2022：14、建筑与市政工程无障碍通用规范(GB55019-2021)；消防防火设计除应遵守国家现行建筑设计防火规范的有关规定外，尚应符合以下要求：1)建筑耐火等级不低于二级；2)使用的疏散楼梯应满足天然采光和自然通风，并宜靠外墙设置；3)在楼内设置一定数量的手提灭火器，每层及各通道设置消防栓,同时设硫散楼梯。室内消火栓系
5、统202144室外消火栓系统402288自动喷水灭火系统301108中危I二、设计内容2.1本工程消防设施为室内消火栓系统、室外消火栓系统、自动喷水灭火系统、气体灭火系统和手提式灭火器。2.2消防水源原校区水泵房位于（A-kA-2、A-3,连体）地下室，泵房内设自动喷淋泵（Q=30LS,H=LOOMPa,一用一备）、室内消火栓泵（Q=30LS,H=l.20MPa,一用一备）、室内（高区）消火栓稳压泵（Q=5LS,H=0.6MPa,一用一备）。消防水池有容积容积540m3.原低区室外消火栓由市政管网直接供给，与室外给水合用管网。原消防水池最低有效水位24.10m,最高有效水位27.40m。本次新
6、建项目北侧道路敷dnl60室内消火栓管（环网），dn160自喷消防管（环网），dn315市政给水管道（环网）。2.3供水设施2.3.1消防泵房内设置室内消火栓系统加压泵（一用一备），自动喷淋灭火系统加压泵（一用一备）。消防加压系统沿用原校区已建加压系统（复核详下文计算表）。2.3.2新建一座高位消防水箱，有效容积36m3。并增设一套消火栓系统稳压设备，一套喷淋系统稳压设备。2.3.3设室内消火栓系统用地上式消防水泵接合器，水泵接合器在建筑附近就近设置。水泵结合器距离室外消火栓或消防水池取水口距离控制在1540米。柱、梁、板、楼梯等构件耐火极限均按二级耐火等级考虑。分隔防火分区的防火墙上的门选用
7、甲级防火门，防火墙上的防火卷帘其耐火极限不低于3小时。4. 2.2电梯井、管道井每隔2-3层在楼板处采用不低于1.5小时的不燃烧体作防火分隔，井道壁采用耐火极限不低于1小时的不燃烧体，井道壁上的检查门为丙级防火门，井道与房间、走道等相连通的孔洞，其空隙采用不燃烧材料填塞密实。5. 3建筑内部各部位装修材料的燃烧性能等级1)地上建筑的疏散走道和安全出口的门厅，其顶棚、墙面和地面均应采用A级装修材料。2)疏散楼梯间和前室的顶棚、墙面和地面均应采用A级装修材料。3)高层民用建筑内部大于400平方米的多功能厅等房间，顶棚和墙面应采用A级装修材料。4)高层民用建筑内部教学用房顶棚应采用A级装修材料。第二
8、章给水篇一、消防给水设计1.1消防用水量标准和一次灭火用水量消防用水量表名称设计流量(LZs)火灾持续时间(h)用水量(m3)备注管长400m千米水损11.03mKm沿程水损4.412m局部水损0.882m水头损失5.295m安全系数1.2水泵扬程77.55m原消防泵Q=30LS,H=1.20MPa,一用一备，原室内消火栓消防水泵满足本栋建筑灭火需要，故本次室内消火栓加压供水设施沿用已建设施。2.5.4室内消火栓布置在消防电梯的前室、楼梯的前室、出入处或走道等明显易于取用的地点。间距保证同层任何部位有两个消火栓的水枪充实水柱同时到达。2.5.5本项目消火栓采用薄型单栓带消防软管卷盘消火栓箱，详
9、见15S202第15页，每个消火栓箱内设置DN65消火栓一只，DN19水枪一支，DN60衬胶龙带25m一副，消防软管卷盘一套，并有消防报警按钮一个。2.5.6人员密集的公共建筑、建筑高度大于100m的建筑和建筑面积大于200m2的商业服务网点内应设置消防软管卷盘；2.5.7室内消火栓栓口压力不应大于0.50MPa:当大于0.50MPa时需设置减压型消火栓；减压型消火栓设置楼层详见各单体消火栓系统图。2.6自动喷水灭火系统2. 6.1设计范围：新建建筑全覆盖3. 6.2设计参数：自动喷水灭火系统按中危险I级设计，喷水强度为6Ls.min,作用面积为160m2,系统最不利点处洒水喷头的工作压力不应
10、低于4. 3.4设自喷系统用地上式消防水泵接合器，水泵接合器在建筑附近就近设置。水泵结合器距离室外消火栓或消防水池取水口距离控制在1540米。2.4室外消火栓系统2.4.1室外消火栓系统供水系统采用原低压消防给水系统，室外消火栓采用地上式。2.4.2室外消火栓水源由市政给水直接提供。2.4.3室外消火栓的距离不超过120m,与消防水泵接合器距离在1540m之间。2.4.4本次新建项目在已建室外消火栓保护范围内，故不新建室外消火栓，沿用原室外消火栓。2.5室内消火栓系统2.5.1室内消火栓供水系统采用临时高压消防给水系统。2.5.2消火栓栓口动压不小于0.35Mpa,消火栓水枪的充实水柱为13m
11、o2.5.3消火栓系统泵计算消火栓水泵扬程水量20L/s最不利点设计压力35m最不利点标高60.3m最低水位标高24.1m几何高差36.2m管径150mm不利点设置末端试水装置，其他防火分区和楼层设置DN25试水阀。2.6.6喷头动作温度为68摄氏度，K=80,无吊顶处设置直立型喷头，有吊顶处设置下垂型喷头，均采用玻璃球闭式快速喷头。2.7建筑灭火器2.7.1在各单体明显及易于取用的地点配置手提式灭火器。2.7.2低压配电房安按照严重危险类火灾配置，灭火器均采用磷酸镂盐干粉手提式灭火器。每具灭火器3A,最大保护距离为15m。2.7.3其余部分按中危险级A类火灾配置，灭火器均采用磷酸铉盐干粉手提
12、式灭火器。每具灭火器2A,最大保护距离为20m。2.8气体灭火系统2.8.1设计范围低压配电房2.8.2系统类型：本工程采用柜式（无管网）预制七氟丙烷灭火系统。2.8.3设置气体灭火的房间均设置泄压口，泄压口应位于防护区净高的2/3处。2.8.4同一防护区内系统多于1台时，必须能同时启动，其动作响应时差不得大于2S。2.8.5气体灭火系统参数详见各单体气体灭火系统参数表。2.9消防排水2.9.1.消防给水系统试验装置处设置专用排水设施。2.9.2.在消防电梯基坑旁设标高低于基坑的集水井，集水井有效尺寸为2.01.50.95m,集水井内设两台排水泵,每台Q=40m3h,H=9.0n,N=4.Ok
13、we地下室集水井排水泵均采用消防电源。O.IOMPao2.6.3自动喷水灭火供水系统采用临时高压消防给水系统。2.6.4喷淋泵计算：喷淋泵扬程水量30L/s最不利点设计压力10in最不利点标高63.4in最低水位标高24.1m几何高差39.3in管径150mm管长400in千米水损23.37mK沿程水损9.349in局部水损8.805m水头损失18.154m安全系数1.2水泵扬程71.08m原喷淋系统泵：Q=30LS,H=l.OOMPa,一用一备，原喷淋系统消防水泵满足本栋建筑灭火需要，故本次喷淋系统加压供水设施沿用已建设施。2.6.5本工程采用湿式灭火系统，设置湿式报警阀若三套，每个报警阀控
