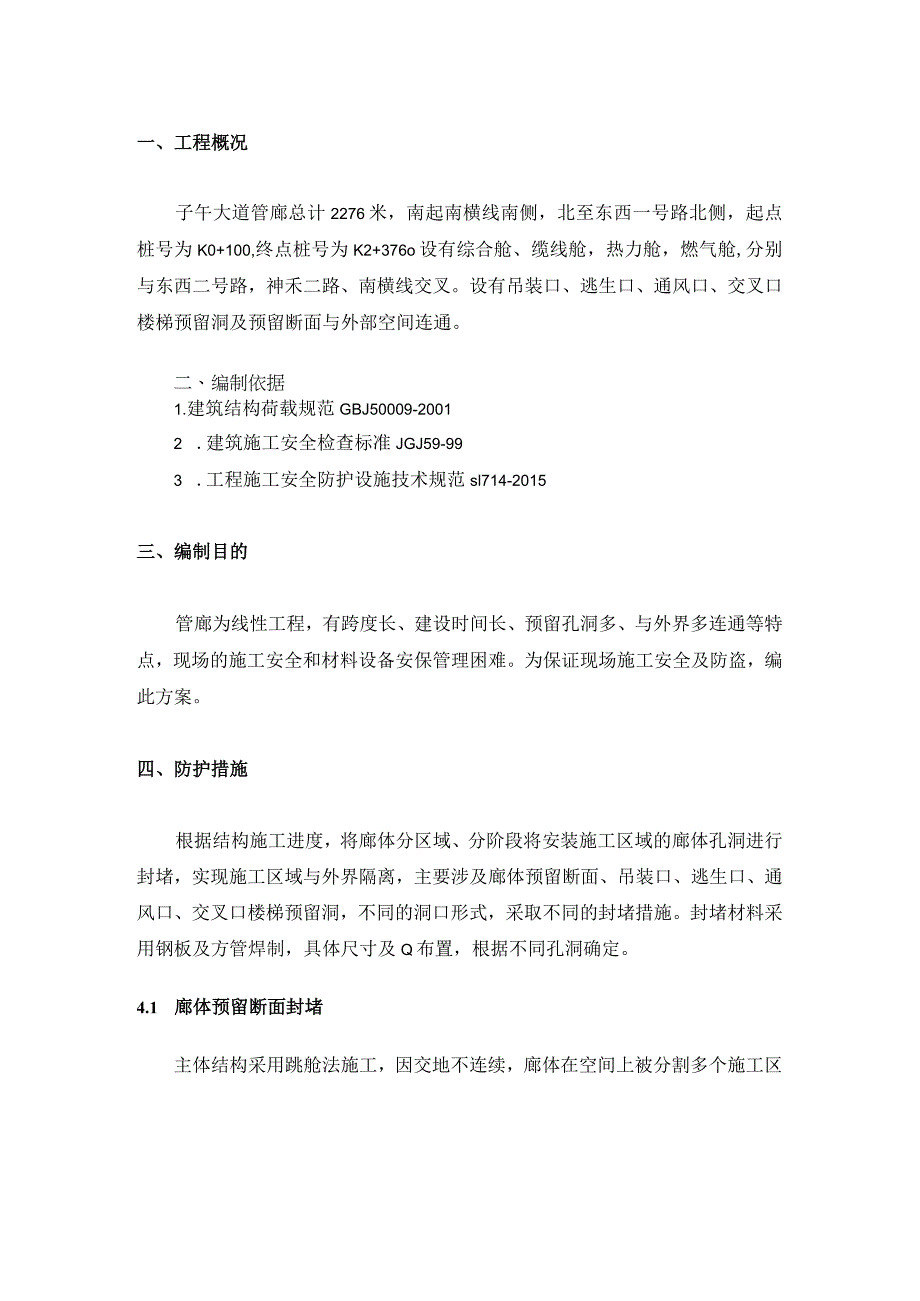

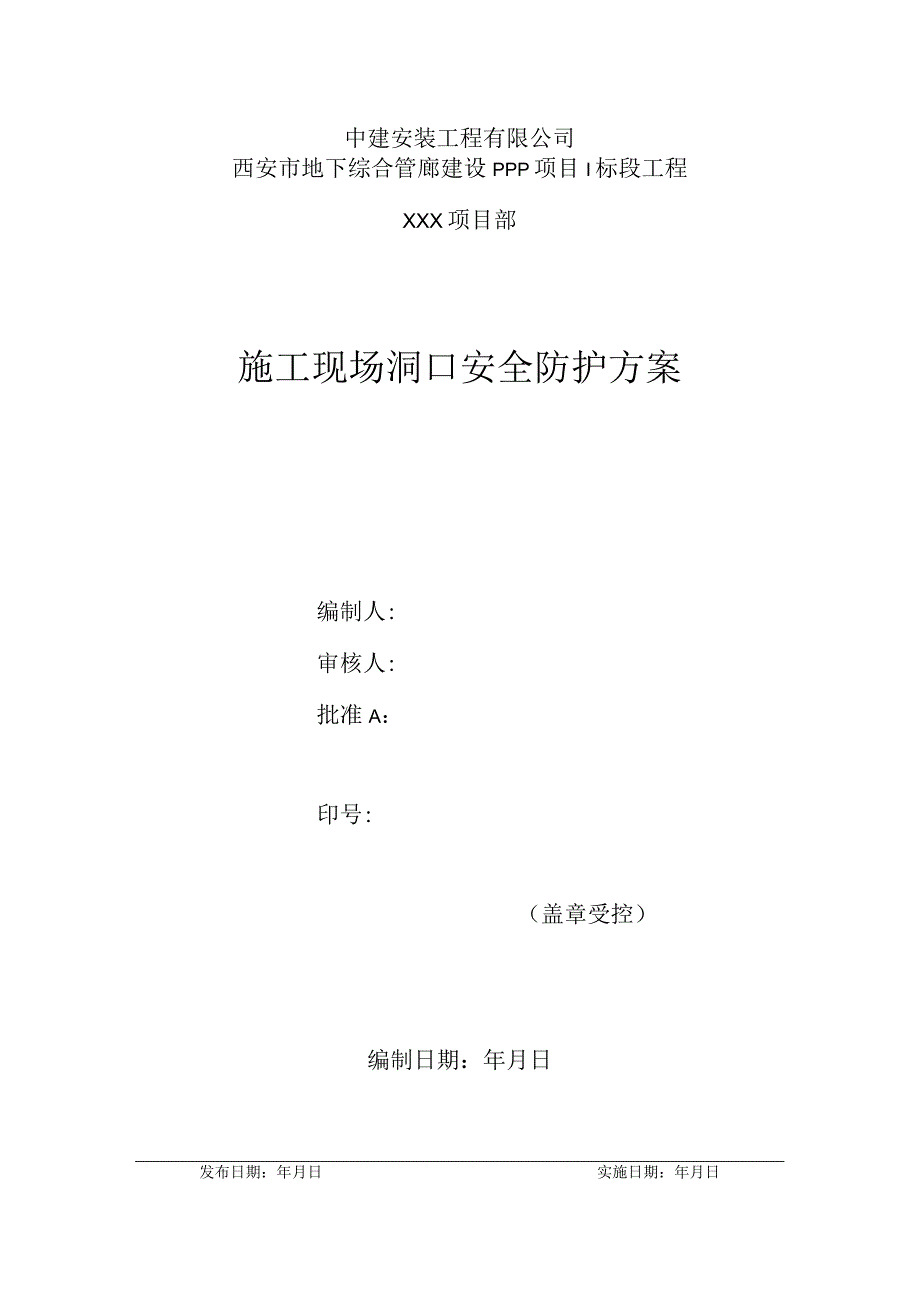

1、中建安装工程有限公司西安市地下综合管廊建设PPP项目I标段工程XXX项目部施工现场洞口安全防护方案编制人:审核人:批准A:印号:(盖章受控)编制日期:年月日发布日期:年月日实施日期:年月日目录一、工程概况1二、编制依据1三、编制目的1四、防护措施14.1 廊体预留断面封堵14.2 吊装口封堵44.3 逃生口封堵74.4 通风口封堵7五、用料清单一览表9一、工程概况子午大道管廊总计2276米,南起南横线南侧,北至东西一号路北侧,起点桩号为K0+100,终点桩号为K2+376o设有综合舱、缆线舱,热力舱,燃气舱,分别与东西二号路,神禾二路、南横线交叉。设有吊装口、逃生口、通风口、交叉口楼梯预留洞及

2、预留断面与外部空间连通。二、编制依据1.建筑结构荷载规范GBJ50009-20012 .建筑施工安全检查标准JGJ59-993 .工程施工安全防护设施技术规范sl714-2015三、编制目的管廊为线性工程,有跨度长、建设时间长、预留孔洞多、与外界多连通等特点,现场的施工安全和材料设备安保管理困难。为保证现场施工安全及防盗,编此方案。四、防护措施根据结构施工进度,将廊体分区域、分阶段将安装施工区域的廊体孔洞进行封堵,实现施工区域与外界隔离,主要涉及廊体预留断面、吊装口、逃生口、通风口、交叉口楼梯预留洞,不同的洞口形式,采取不同的封堵措施。封堵材料采用钢板及方管焊制,具体尺寸及Q布置,根据不同孔洞

3、确定。4.1 廊体预留断面封堵主体结构采用跳舱法施工,因交地不连续,廊体在空间上被分割多个施工区域,每个区域的廊体在安装开始前均需封堵。外框架采用25*25方管,采用20*20方管加固,采用2三厚钢板封堵,表面采用中建蓝和白漆喷涂。综合舱设置成对开门,便于材料运输,并设小门,便于人员出入;其他舱室设置成单开门。为不影响后续廊体连接,封堵固定点在管廊内侧墙面。详见图4.1-1、图4.1-2、图4.1-3、图4.1-4、图4.1-5、图4.1-6、g的w)图4.1-1外形图如子午大u献(一)*京N(Oiemiox)图4.1-2加筋图1S22ISJ-4501500*50+200200图4.1-2.子

4、午大道缭合管廊外形图(二)冷禾口东U-号路1500450,200200图4.1-3子午大道综合管廊外形图(=)东西一4路晒(K2225T2,376)图4.1-5外形图2002图416于午大道(合管廊加就图(三)京KI2*226K2-S76)图4.1-6加筋图4.2 吊装口封堵A、B类吊装口尺寸为6800*1000mm6800*2000mmzC类吊装口尺寸为8300*2400mm6800*1600mm,D类吊装口尺寸为8300*2400mm6800*2200mm.封堵钢板尺寸采用A、B类吊装口尺寸为7000*1200mm7000*2200mm,C类吊装口尺寸为8500*2600mm7000*18

5、00mm,D类吊装口尺寸为8500*260Omm/7000*240Omm.采用25*25方管作为加强筋,使用膨胀螺栓固定。表面喷涂红白相间条纹,条纹宽100mmo因吊装口需经常打开,故将封口钢板分为三段,根据需要拆卸。详见图421,见图422图423,图424,图4.25,图4.2-6,图427,图4.2-8,图4.2-9,图4.2-10,图4.2-11,图4.2-12。7图4.2T外形图料图4.2-2加筋图7000-图4.2-3外形图图4.2-4加筋图RR图4.2-5外形图7000图4.2-7外形图8500图4.2-9外形图图4.2T0加筋图7000图4.2-11外形图F?p1500*120

6、0*5mm,1700*1200*5mm,采用25*25方管作为加强筋,使用膨胀螺栓固定,表面喷涂红白相间条纹,条纹宽100mm。通风口封堵钢板详见图44-1、图4.4-2、图4.4-3、图4.4-4、图4.4-5、图4.4-6、图4.4-7、图4.4-8oUOOm,OOO1200图4.4-1外形图图4.4-2加筋图图4.4-6加筋图图4.4-5外形图图4.4-7外形图图4.4-8加筋图五、用料清单一览表本路段各种洞口封堵用料清单一栏详见表5.1-lo表5.1-1各种洞口封堵用料清单一览表序号洞口种类封堵尺寸(mm)单位数量备注1廊体预留断面3500*1600件3天然气舱2廊体预留断面3500*3700件3综合舱3廊体预留断面3500*5800件3热力舱4廊体预留断面3500*2400件3电力舱5廊体预留断面3500*1600件1天然气舱6廊体预留断面3500*3400件1综合舱7廊体预留断面3500*2400件1电力舱8吊装口7000*1200件39吊装口7000*2200件310吊装口8500*2600件511吊装口7000*1800件412吊装口7000*2400件113逃生口1200*1200件3714通风口1400*1200件3616通风口1500*1200件417通风口1700*1200件617门锁把12410
