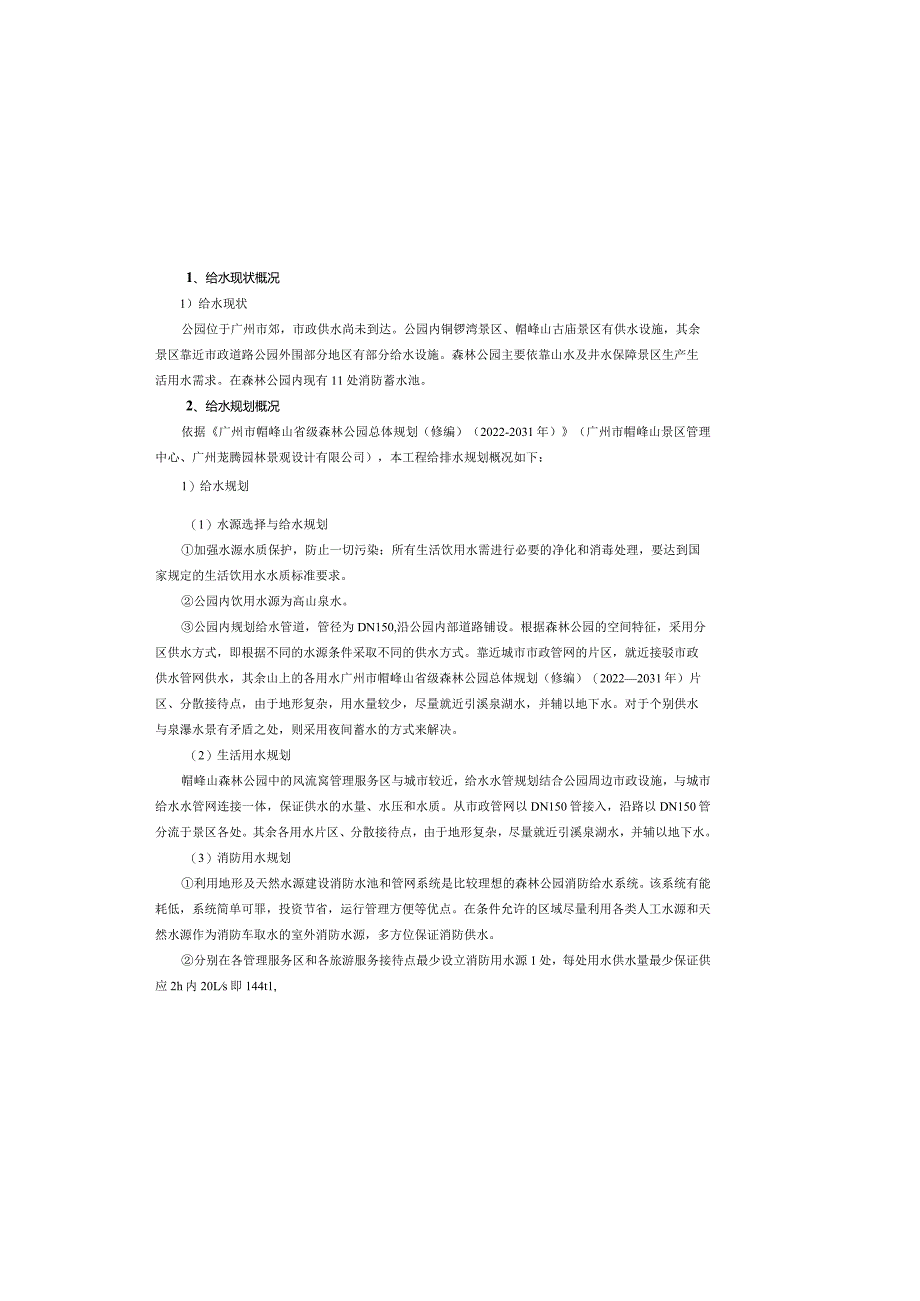

1、1、给水现状概况1）给水现状公园位于广州市郊，市政供水尚未到达。公园内铜锣湾景区、帽峰山古庙景区有供水设施，其余景区靠近市政道路公园外围部分地区有部分给水设施。森林公园主要依靠山水及井水保障景区生产生活用水需求。在森林公园内现有11处消防蓄水池。2、给水规划概况依据广州市帽峰山省级森林公园总体规划（修编）（2022-2031年）（广州市帽峰山景区管理中心、广州茏腾园林景观设计有限公司），本工程给排水规划概况如下：1）给水规划（1）水源选择与给水规划加强水源水质保护，防止一切污染；所有生活饮用水需进行必要的净化和消毒处理，要达到国家规定的生活饮用水水质标准要求。公园内饮用水源为高山泉水。公园内规
2、划给水管道，管径为DN150,沿公园内部道路铺设。根据森林公园的空间特征，采用分区供水方式，即根据不同的水源条件采取不同的供水方式。靠近城市市政管网的片区，就近接驳市政供水管网供水，其余山上的各用水广州市帽峰山省级森林公园总体规划（修编）（20222031年）片区、分散接待点，由于地形复杂，用水量较少，尽量就近引溪泉湖水，并辅以地下水。对于个别供水与泉瀑水景有矛盾之处，则采用夜间蓄水的方式来解决。（2）生活用水规划帽峰山森林公园中的风流窝管理服务区与城市较近，给水水管规划结合公园周边市政设施，与城市给水水管网连接一体，保证供水的水量、水压和水质。从市政管网以DN150管接入，沿路以DN150管

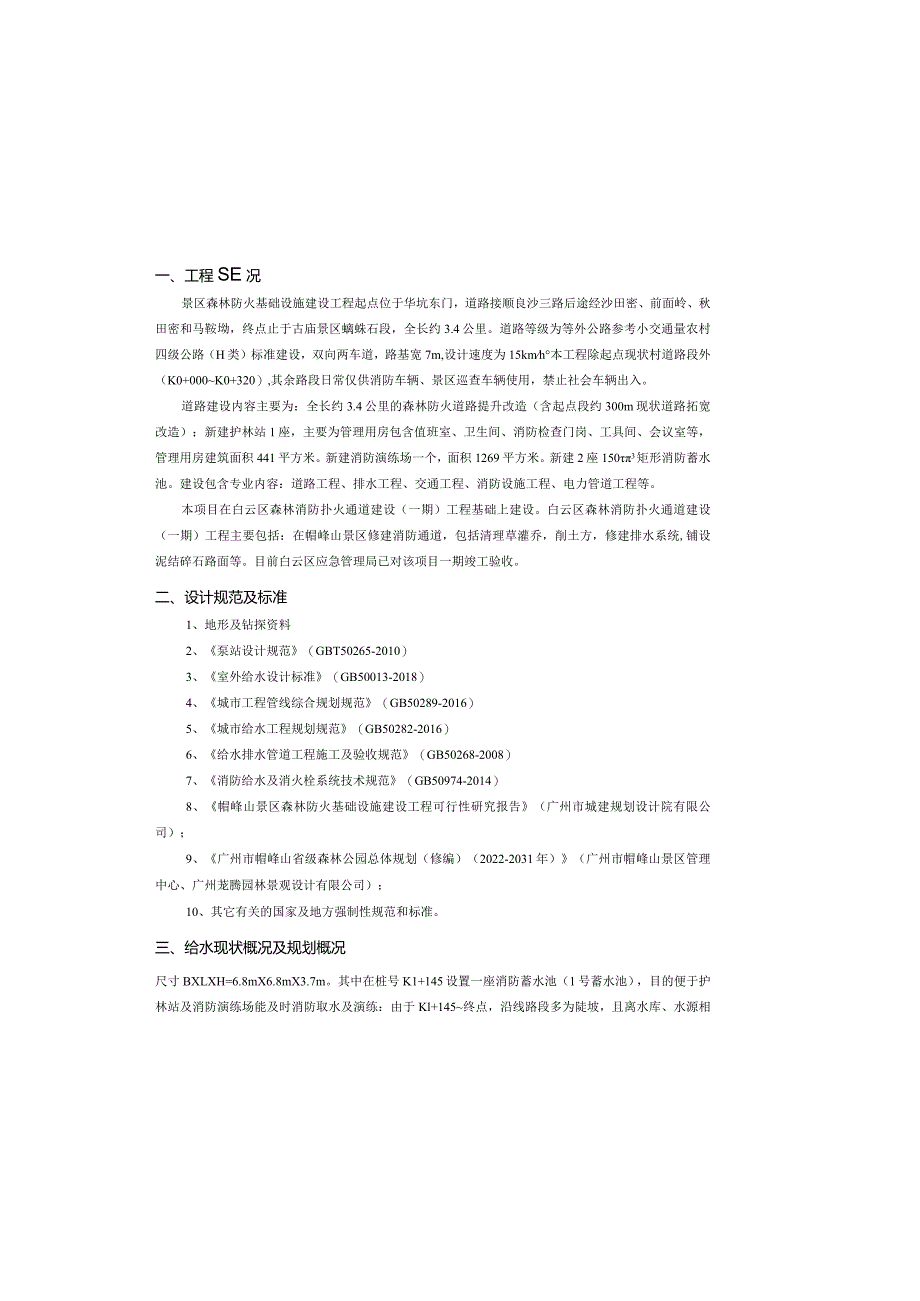

3、分流于景区各处。其余各用水片区、分散接待点，由于地形复杂，尽量就近引溪泉湖水，并辅以地下水。（3）消防用水规划利用地形及天然水源建设消防水池和管网系统是比较理想的森林公园消防给水系统。该系统有能耗低，系统简单可罪，投资节省，运行管理方便等优点。在条件允许的区域尽量利用各类人工水源和天然水源作为消防车取水的室外消防水源，多方位保证消防供水。分别在各管理服务区和各旅游服务接待点最少设立消防用水源1处，每处用水供水量最少保证供应2h内20Ls即144t1,一、工程SE况景区森林防火基础设施建设工程起点位于华坑东门，道路接顺良沙三路后途经沙田密、前面岭、秋田密和马鞍坳，终点止于古庙景区螭蛛石段，全长约
4、3.4公里。道路等级为等外公路参考小交通量农村四级公路（H类）标准建设，双向两车道，路基宽7m,设计速度为15kmh本工程除起点现状村道路段外（K0+000K0+320）,其余路段日常仅供消防车辆、景区巡查车辆使用，禁止社会车辆出入。道路建设内容主要为：全长约3.4公里的森林防火道路提升改造（含起点段约300m现状道路拓宽改造）；新建护林站1座，主要为管理用房包含值班室、卫生间、消防检查门岗、工具间、会议室等，管理用房建筑面积441平方米。新建消防演练场一个，面积1269平方米。新建2座1503矩形消防蓄水池。建设包含专业内容：道路工程、排水工程、交通工程、消防设施工程、电力管道工程等。本项目
5、在白云区森林消防扑火通道建设（一期）工程基础上建设。白云区森林消防扑火通道建设（一期）工程主要包括：在帽峰山景区修建消防通道，包括清理草灌乔，削土方，修建排水系统,铺设泥结碎石路面等。目前白云区应急管理局已对该项目一期竣工验收。二、设计规范及标准1、地形及钻探资料2、泵站设计规范（GBT50265-2010）3、室外给水设计标准（GB50013-2018）4、城市工程管线综合规划规范（GB50289-2016）5、城市给水工程规划规范（GB50282-2016）6、给水排水管道工程施工及验收规范（GB50268-2008）7、消防给水及消火栓系统技术规范（GB50974-2014）8、帽峰山景

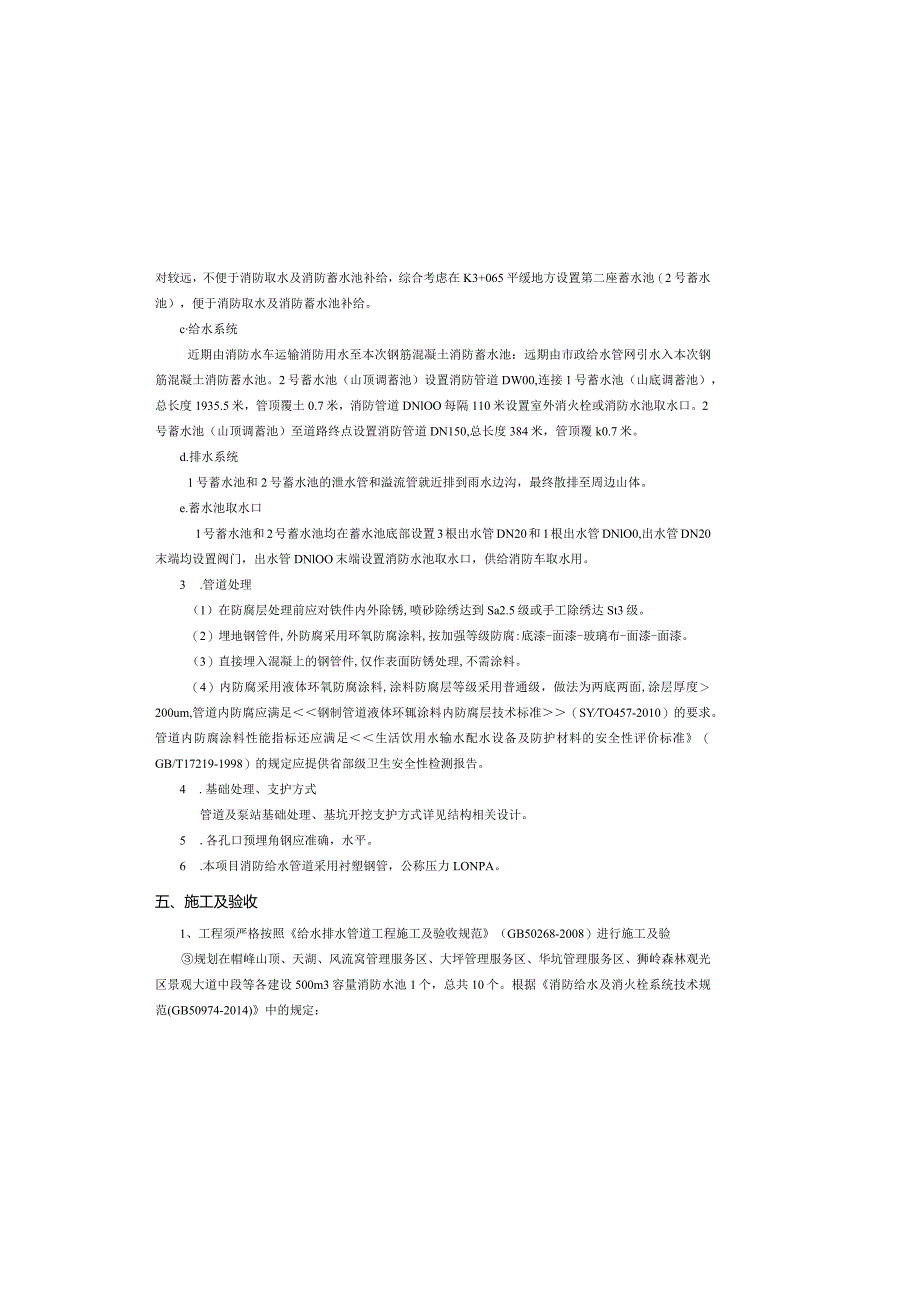

6、区森林防火基础设施建设工程可行性研究报告（广州市城建规划设计院有限公司）；9、广州市帽峰山省级森林公园总体规划（修编）（2022-2031年）（广州市帽峰山景区管理中心、广州茏腾园林景观设计有限公司）；10、其它有关的国家及地方强制性规范和标准。三、给水现状概况及规划概况尺寸BXLXH=6.8mX6.8mX3.7m。其中在桩号K1+145设置一座消防蓄水池（1号蓄水池），目的便于护林站及消防演练场能及时消防取水及演练：由于Kl+145终点，沿线路段多为陡坡，且离水库、水源相对较远，不便于消防取水及消防蓄水池补给，综合考虑在K3+065平缓地方设置第二座蓄水池（2号蓄水池），便于消防取水及消防蓄
7、水池补给。c给水系统近期由消防水车运输消防用水至本次钢筋混凝土消防蓄水池：远期由市政给水管网引水入本次钢筋混凝土消防蓄水池。2号蓄水池（山顶调蓄池）设置消防管道DW00,连接1号蓄水池（山底调蓄池），总长度1935.5米，管顶覆土0.7米，消防管道DNlOO每隔110米设置室外消火栓或消防水池取水口。2号蓄水池（山顶调蓄池）至道路终点设置消防管道DN150,总长度384米，管顶覆k0.7米。d.排水系统1号蓄水池和2号蓄水池的泄水管和溢流管就近排到雨水边沟，最终散排至周边山体。e.蓄水池取水口1号蓄水池和2号蓄水池均在蓄水池底部设置3根出水管DN20和1根出水管DNlO0,出水管DN20末端均
8、设置阀门，出水管DNlOO末端设置消防水池取水口，供给消防车取水用。3 .管道处理（1）在防腐层处理前应对铁件内外除锈,喷砂除绣达到Sa2.5级或手工除绣达St3级。（2）埋地钢管件,外防腐采用环氧防腐涂料,按加强等级防腐:底漆-面漆-玻璃布-面漆-面漆。（3）直接埋入混凝上的钢管件,仅作表面防锈处理,不需涂料。（4）内防腐采用液体环氧防腐涂料,涂料防腐层等级采用普通级，做法为两底两面,涂层厚度200um,管道内防腐应满足钢制管道液体环辄涂料内防腐层技术标准（SYTO457-2010）的要求。管道内防腐涂料性能指标还应满足生活饮用水输水配水设备及防护材料的安全性评价标准（GB/T17219-1
9、998）的规定应提供省部级卫生安全性检测报告。4 .基础处理、支护方式管道及泵站基础处理、基坑开挖支护方式详见结构相关设计。5 .各孔口预埋角钢应准确，水平。6 .本项目消防给水管道采用衬塑钢管，公称压力LONPA。五、施工及验收1、工程须严格按照给水排水管道工程施工及验收规范（GB50268-2008）进行施工及验规划在帽峰山顶、天湖、风流窝管理服务区、大坪管理服务区、华坑管理服务区、狮岭森林观光区景观大道中段等各建设500m3容量消防水池1个，总共10个。根据消防给水及消火栓系统技术规范(GB50974-2014)中的规定：“消防水池的总蓄水有效容积大于500m3时，宜设两格能独立使用的消
10、防水池”，将每个500m3消防水池按规范分成200m3和300m3两格独立使用消防水池，确保在对消防水池进行检修或清洗时，另一格消防水池能正常使用。从沙田水库进行引水，建设提升泵房2座，引水管网DN200约3500m,消防给水管道铺设DM200(含消防栓、阀门)约4000mo消防水池和消防栓：在各管理服务区中修建消防储水池，用于消防车取水和游客安全撒离：道路两旁游客聚集处，设置消防栓等简易灭火设施。每个消防栓的服务半径不超过120m,消防栓给水管径不小于DNlOOo对天然水源加以合理利用，有条件地段应保证不小于5m的消防通道以保证消防车可以驶近取水；无条件地段也应便于人工近岸取水，保证取水的可
11、靠性。在每栋建筑内公共空间适当位置，设置必要的灭火器，并按规范设置室内消火栓。四、工程设计1 .总体说明(1)本图尺寸单位：管径以亳米计；管长、标高、尺寸以米计。(2)本工程坐标系统采用广州2000坐标系统，高程系统为广州高程系统。(3)本工程采用消防用水的蓄水水池系统。(4)现状共有11座消防蓄水池，蓄水池普遍有效容积均在100mJ上，均分布在景观大道、古庙景区、山顶广场等已开发区域，其中现状5号消防蓄水池离本项目最近，距离项目终点约2km。根据帽峰山消防用水规划，项目所在的东北出入口管理服务区需设置至少I处消防用水源，用水供水量最少保证供应2h内20Ls即144吨，且需要保证消防水池进行检
12、修或清洗时，有另一个消防水池能正常使用，因此考虑设置两个消防蓄水池，每个有效容积为15OmL2 .蓄水池设计(1)设计参数a.水源:近期由消防水车运输消防用水至本次钢筋混凝土消防蓄水池：远期由市政给水管网引水入本次钢筋混凝土消防蓄水池，水质符合国家饮用水标准。b.设计参数：本工程设置蓄水池共2座，采用150?矩形密闭带顶盖式钢筋混凝上蓄水池,况，重视施工过程对周边环境可能造成的人员、构筑物破坏的安全影响，设计及施工方案需报主管部门审批后方可实施。4、给排水工程施工前必须对该道路/地面下的管线进行详细的摸查，相距现有地下管线较近时，须会同相关单位对现有管线的保护、改线和迁移制定可行的方案。5、给
13、排水管道敷设位置与房屋建筑距离较近时，应对房屋建筑进行鉴定，根据所需做好房屋支护，确保安全方可开挖施工。6、给排水工程施工期间应合理安排注意临时导水和排水设施，确保施工期间排水顺畅。7、给排水构筑物内的孔洞，应加设盖板或临时栏杆，防止人、物坠落。8、污水污泥池、检查井内易产生和积累有毒有害气体，下检查井清淤时应按照广州市排水管理规定的要求执行，通风充分，在确保安全的情况下人员才能下去。9、排水工程因接触污水、污泥等污染物，应注意卫生措施，避免影响身体健康。10、给水管道必须试验合格，并网运行前进行冲洗和消毒，经检验水质达到标准后，方可允许并网通水投入运行。11、给排水管道的维护安全作业应严格按
14、照城镇供水管网运行、维护及安全技术规程和城镇排水管道维护安全技术规程的要求执行，污水处理厂的运行管理应严格按照城市污水处理厂运行、维护及其安全技术规程的要求执行。自来水厂的运行管理应严格按照城镇供水厂运行、维护及其安全技术规程的要求执行。12、其他未尽事宜，应按照相关安全生产的法律、法规执行。七、问题与建议1、近期消防给水管道未实施，护林站及蓄水池用水需车辆输送。收。2、钢管的焊接按照工业金属管道工程施工规范(GB50235-2010)进行施工及验收。3、非直线管段不能采用弯头时,可利用管道承插接头借转角度沿弯路安装,且各种管径的借转角度应在允许的范围内。4、施工中应在管道支座混凝土浇筑完成后
15、尽快回填，回填要求按照给水排水管道工程施工及验收规范(GB50268-2008)执行。5、施工中应严格控制沟槽进水，加强沟槽排水，避免因此影响工程施工或发生浮管问题。6、管道安装完毕,在覆土前须按给水排水管道工程施工及验收规范进行水压试验,管道设计工作压力为1.6MPa,试验压力为2.1MPa,分段试压，分段长度不超过一公里。管道在交工前应通水冲洗,并进行消毒处理.并经有关部门取样检验水质合格后方可交付使用。7、施工过程中如遇电缆、排水、煤气等地下设施及建构筑物等，请与各有关主管部门妥善解决后方可施工。8、新旧管线接驳时或旧管线切断拆除时必须保证居民的正常供水。9、工程报建和施工的有关手续，应按照规划、水利、防洪、航道、海事等部门的有关规定办理，并须报桥梁业主同意。施工中必须按照相关部门的审批意见执行。10、在高压线附近施工时，必须严格按照有关规定执行，保证最小安全操作距离，施工方案需经相关电力部门审批后方可执行。11、设计文件中反映的现状地下管线资料及建构筑物资料仅供参考，施工单位在施工前应摸查清她，施工过程中会遇到电缆、排水、煤气等地下设施及建筑物等，须详细制订相关的保护、临时迁改或永久迁改方案，经规划部门、相关产权单位、建设业主、监理工程师同意并妥善解决后方可施工。12、施工完成后，对耕地、
