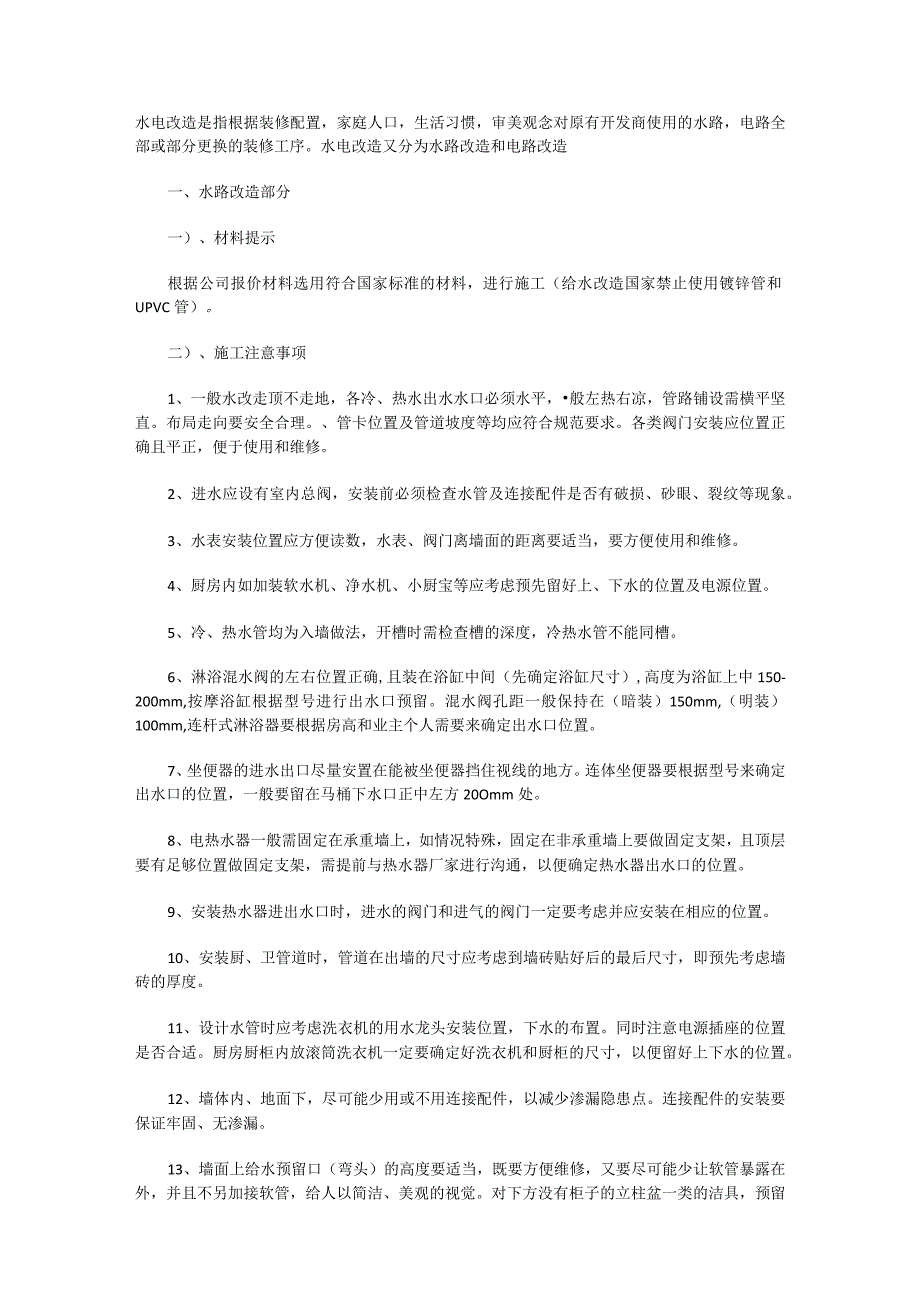

水电工程说明材料篇(主辅材).docx_第1页
第1页 / 共15页

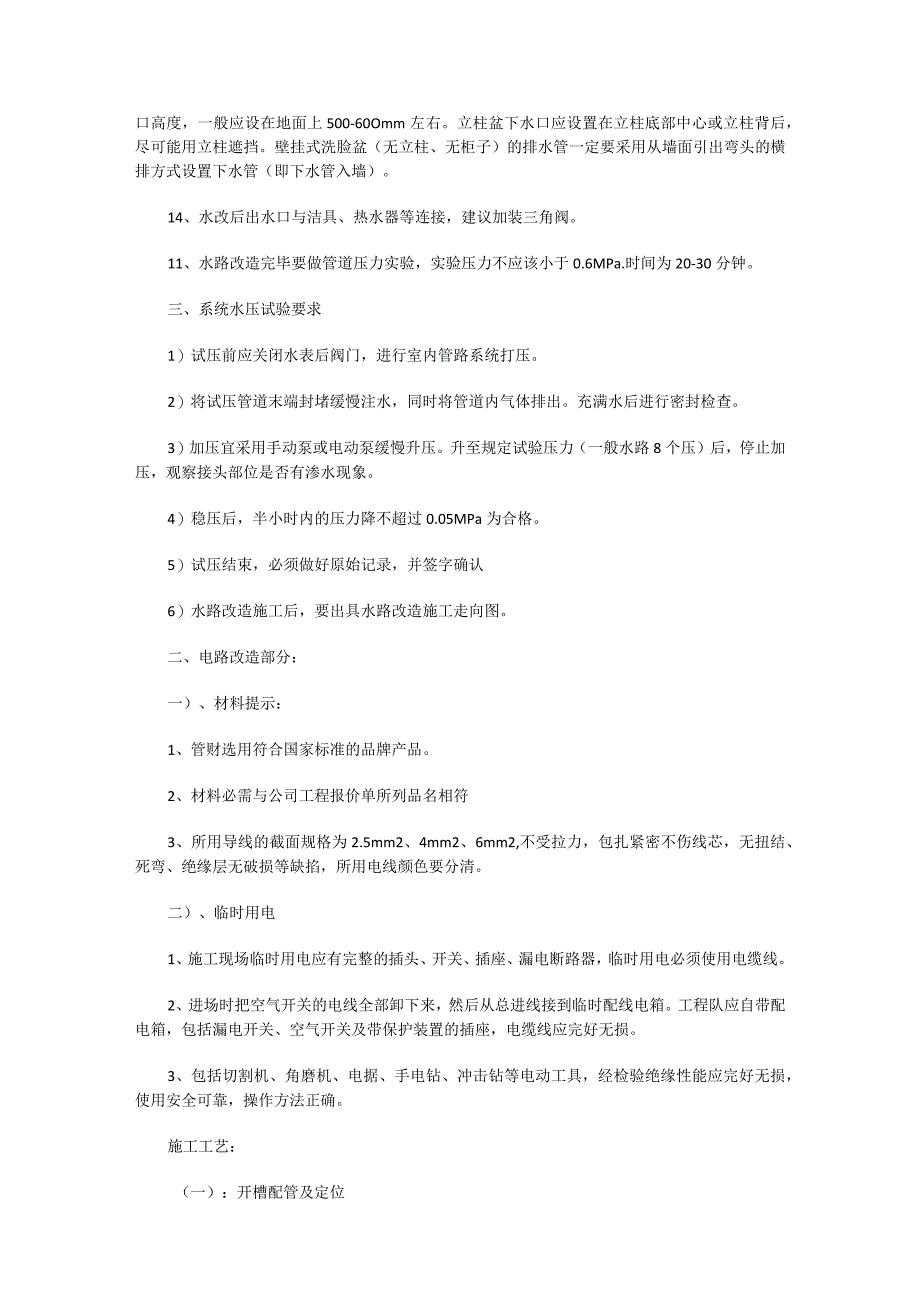

水电工程说明材料篇(主辅材).docx_第2页
第2页 / 共15页

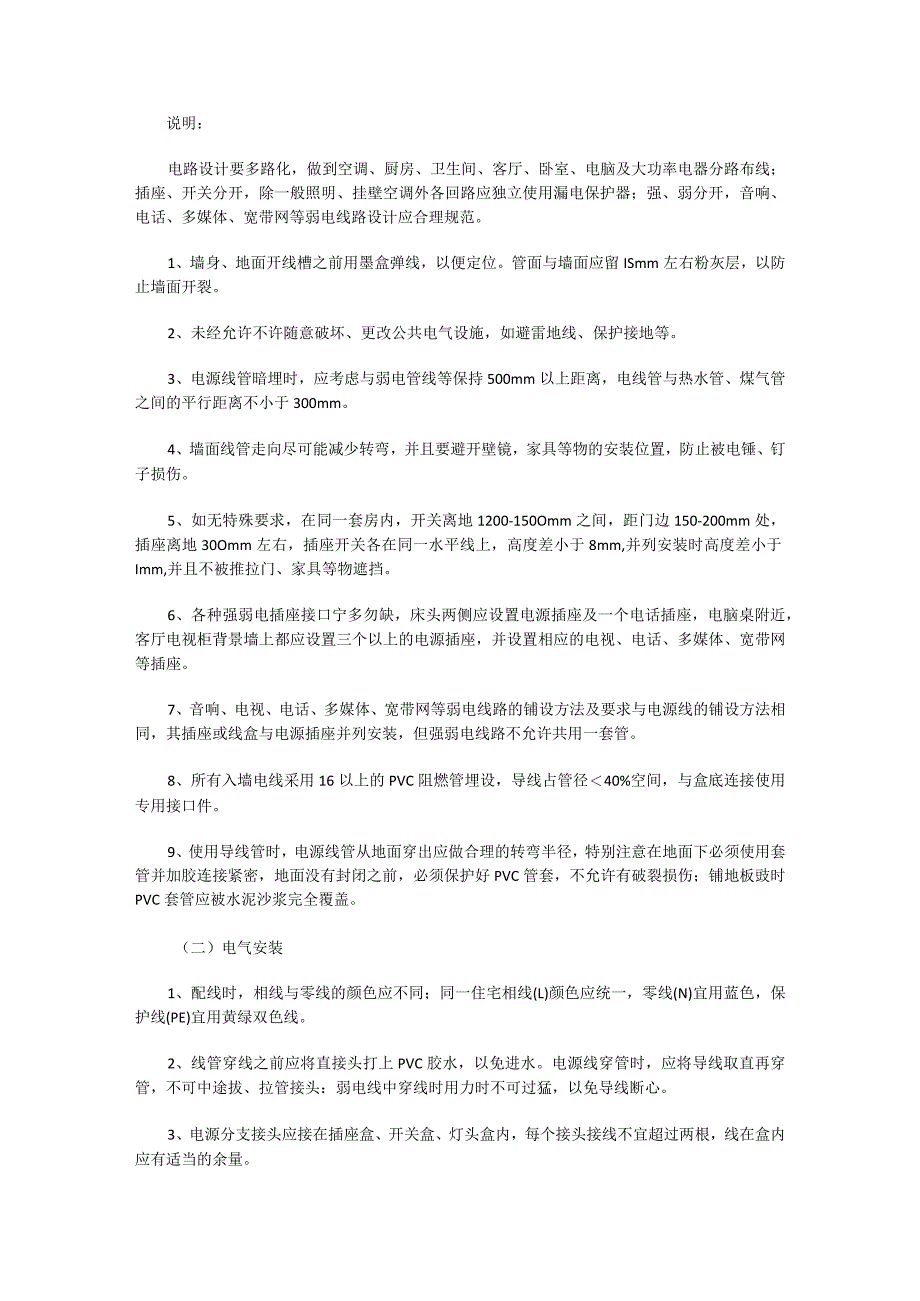

水电工程说明材料篇(主辅材).docx_第3页
第3页 / 共15页
水电工程说明材料篇(主辅材).docx_第4页
第4页 / 共15页
水电工程说明材料篇(主辅材).docx_第5页
第5页 / 共15页
水电工程说明材料篇(主辅材).docx_第6页
第6页 / 共15页
水电工程说明材料篇(主辅材).docx_第7页
第7页 / 共15页
水电工程说明材料篇(主辅材).docx_第8页
第8页 / 共15页
水电工程说明材料篇(主辅材).docx_第9页
第9页 / 共15页
水电工程说明材料篇(主辅材).docx_第10页
第10页 / 共15页
亲,该文档总共15页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《水电工程说明材料篇(主辅材).docx》由会员分享,可在线阅读,更多相关《水电工程说明材料篇(主辅材).docx(15页珍藏版)》请在第壹文秘上搜索。

1、水电改造是指根据装修配置,家庭人口,生活习惯,审美观念对原有开发商使用的水路,电路全部或部分更换的装修工序。水电改造又分为水路改造和电路改造一、水路改造部分一)、材料提示根据公司报价材料选用符合国家标准的材料,进行施工(给水改造国家禁止使用镀锌管和UPVC管)。二)、施工注意事项1、一般水改走顶不走地,各冷、热水出水水口必须水平,般左热右凉,管路铺设需横平坚直。布局走向要安全合理。、管卡位置及管道坡度等均应符合规范要求。各类阀门安装应位置正确且平正,便于使用和维修。2、进水应设有室内总阀,安装前必须检查水管及连接配件是否有破损、砂眼、裂纹等现象。3、水表安装位置应方便读数,水表、阀门离墙面的距

2、离要适当,要方便使用和维修。4、厨房内如加装软水机、净水机、小厨宝等应考虑预先留好上、下水的位置及电源位置。5、冷、热水管均为入墙做法,开槽时需检查槽的深度,冷热水管不能同槽。6、淋浴混水阀的左右位置正确,且装在浴缸中间(先确定浴缸尺寸),高度为浴缸上中150-200mm,按摩浴缸根据型号进行出水口预留。混水阀孔距一般保持在(暗装)150mm,(明装)100mm,连杆式淋浴器要根据房高和业主个人需要来确定出水口位置。7、坐便器的进水出口尽量安置在能被坐便器挡住视线的地方。连体坐便器要根据型号来确定出水口的位置,一般要留在马桶下水口正中左方20Omm处。8、电热水器一般需固定在承重墙上,如情况特

3、殊,固定在非承重墙上要做固定支架,且顶层要有足够位置做固定支架,需提前与热水器厂家进行沟通,以便确定热水器出水口的位置。9、安装热水器进出水口时,进水的阀门和进气的阀门一定要考虑并应安装在相应的位置。10、安装厨、卫管道时,管道在出墙的尺寸应考虑到墙砖贴好后的最后尺寸,即预先考虑墙砖的厚度。11、设计水管时应考虑洗衣机的用水龙头安装位置,下水的布置。同时注意电源插座的位置是否合适。厨房厨柜内放滚筒洗衣机一定要确定好洗衣机和厨柜的尺寸,以便留好上下水的位置。12、墙体内、地面下,尽可能少用或不用连接配件,以减少渗漏隐患点。连接配件的安装要保证牢固、无渗漏。13、墙面上给水预留口(弯头)的高度要适

4、当,既要方便维修,又要尽可能少让软管暴露在外,并且不另加接软管,给人以简洁、美观的视觉。对下方没有柜子的立柱盆一类的洁具,预留口高度,一般应设在地面上500-60Omm左右。立柱盆下水口应设置在立柱底部中心或立柱背后,尽可能用立柱遮挡。壁挂式洗脸盆(无立柱、无柜子)的排水管一定要采用从墙面引出弯头的横排方式设置下水管(即下水管入墙)。14、水改后出水口与洁具、热水器等连接,建议加装三角阀。11、水路改造完毕要做管道压力实验,实验压力不应该小于0.6MPa.时间为20-30分钟。三、系统水压试验要求1)试压前应关闭水表后阀门,进行室内管路系统打压。2)将试压管道末端封堵缓慢注水,同时将管道内气体

5、排出。充满水后进行密封检查。3)加压宜采用手动泵或电动泵缓慢升压。升至规定试验压力(一般水路8个压)后,停止加压,观察接头部位是否有渗水现象。4)稳压后,半小时内的压力降不超过0.05MPa为合格。5)试压结束,必须做好原始记录,并签字确认6)水路改造施工后,要出具水路改造施工走向图。二、电路改造部分:一)、材料提示:1、管财选用符合国家标准的品牌产品。2、材料必需与公司工程报价单所列品名相符3、所用导线的截面规格为2.5mm2、4mm2、6mm2,不受拉力,包扎紧密不伤线芯,无扭结、死弯、绝缘层无破损等缺掐,所用电线颜色要分清。二)、临时用电1、施工现场临时用电应有完整的插头、开关、插座、漏

6、电断路器,临时用电必须使用电缆线。2、进场时把空气开关的电线全部卸下来,然后从总进线接到临时配线电箱。工程队应自带配电箱,包括漏电开关、空气开关及带保护装置的插座,电缆线应完好无损。3、包括切割机、角磨机、电据、手电钻、冲击钻等电动工具,经检验绝缘性能应完好无损,使用安全可靠,操作方法正确。施工工艺:(一):开槽配管及定位说明:电路设计要多路化,做到空调、厨房、卫生间、客厅、卧室、电脑及大功率电器分路布线;插座、开关分开,除一般照明、挂壁空调外各回路应独立使用漏电保护器;强、弱分开,音响、电话、多媒体、宽带网等弱电线路设计应合理规范。1、墙身、地面开线槽之前用墨盒弹线,以便定位。管面与墙面应留

7、ISmm左右粉灰层,以防止墙面开裂。2、未经允许不许随意破坏、更改公共电气设施,如避雷地线、保护接地等。3、电源线管暗埋时,应考虑与弱电管线等保持500mm以上距离,电线管与热水管、煤气管之间的平行距离不小于300mm。4、墙面线管走向尽可能减少转弯,并且要避开壁镜,家具等物的安装位置,防止被电锤、钉子损伤。5、如无特殊要求,在同一套房内,开关离地1200-150Omm之间,距门边150-200mm处,插座离地30Omm左右,插座开关各在同一水平线上,高度差小于8mm,并列安装时高度差小于Imm,并且不被推拉门、家具等物遮挡。6、各种强弱电插座接口宁多勿缺,床头两侧应设置电源插座及一个电话插座

8、,电脑桌附近,客厅电视柜背景墙上都应设置三个以上的电源插座,并设置相应的电视、电话、多媒体、宽带网等插座。7、音响、电视、电话、多媒体、宽带网等弱电线路的铺设方法及要求与电源线的铺设方法相同,其插座或线盒与电源插座并列安装,但强弱电线路不允许共用一套管。8、所有入墙电线采用16以上的PVC阻燃管埋设,导线占管径40%空间,与盒底连接使用专用接口件。9、使用导线管时,电源线管从地面穿出应做合理的转弯半径,特别注意在地面下必须使用套管并加胶连接紧密,地面没有封闭之前,必须保护好PVC管套,不允许有破裂损伤;铺地板豉时PVC套管应被水泥沙浆完全覆盖。(二)电气安装1、配线时,相线与零线的颜色应不同;

9、同一住宅相线(L)颜色应统一,零线(N)宜用蓝色,保护线(PE)宜用黄绿双色线。2、线管穿线之前应将直接头打上PVC胶水,以免进水。电源线穿管时,应将导线取直再穿管,不可中途拔、拉管接头:弱电线中穿线时用力时不可过猛,以免导线断心。3、电源分支接头应接在插座盒、开关盒、灯头盒内,每个接头接线不宜超过两根,线在盒内应有适当的余量。4、音响线出入墙面应做底盒。多芯电话线的接头处,护套管口用胶带包扎紧,以免电话线受潮,发生串音等故障。5、电视天线接线必须采用分支器并留检查口。6、管中电源线不可有接头、不可将电源线裸露在吊顶上或直接抹入墙中,以保证电源线可以拉动或更换。7、导线连接坚固,接头不受拉力,

10、包扎严密,采用螺钉(螺帽)连接时,电线无绝缘距离不大于3mm,铜线间连接应用压接或绞接法,绞接长度不小于5圈,裸露电线必须先用防水胶带包扎后再黑胶布,无绝缘层破损等缺陷经检验认可。8、穿管的电线、讯号线、电话线等都进行检测,以确认是否线间短路、对地短路、断线等,确认无误后再进行埋线管。9、单相两孔插座的接线,面对插座左零右相,单相三孔,正上方为地线,插座接地单独敷设,不得与工作零线混同。所有单相插座应该“左零右相,接地在上。10、插座、开关安装要牢固,四周无缝隙,厨房、卫生间内及室内及室外安装的开关应采用带防溅盒的开关。11、空调供电用16A三孔插座,高度在150Omm以下的所有插座应安装具有

11、保护挡板的插座,以免儿童触摸,卫生间宜作局部等电位连接端子,插座采用防水防溅型,并远离水源。照明开关应设在门外,镜前灯、浴霜宜选用防水开关设在卫生间内。12、为生活舒适方便,卧室应采用双控开关,厨房电源插座应并列设置开关,控制电源通断。13、插座、开关、面板固定时,应用配套的螺钉,不得使用木螺钉或石膏板螺丝代替,以免损坏底盒,开关安装方向一致。14、配电箱应根据室内用电设备的不同功率分别配线供电;大功率家电设备应独立配线安装插座。配电箱内的电线排列要整齐,插座照明各路开关要分清,压接配件齐全,压接导线的回转方向要正确,断路器接线牢固,在断路器接线端子上不得将不同线径的导线在同一端压接,配电箱分

12、路要平衡,要标明各个回路。15、竣工后,提交份标准详细的电路布置图。(三)、电气检测1、所有接线完毕后,必须对配电箱、插座、开关进行线路检查测试。2、弱电需采用短路一端,在另一端测量通断的方法检测。3、所有电气完工后进行通电检测,漏电开关动作正常,插座开关试电良好补充资料家庭水电改造设计、施工、验收规范,供参考:编辑本段第一篇:水电改造设计家装水电改造设计重要性用俗语磨刀不误砍柴工”来形容水电设计重要性一点也不为过1、水电改造准确设计方案完成是装修开工必需具备的基本条件之一。没有详细的水电改造走线方案仓促开工往往是盲目的,一边在进行水电施工一边忐忑不安的来回度着方步想着哪个地方还能做点什么,结

13、果到了装修完毕使用时才发现做好的东西用不上,还有很多想要的东西没有做。2、水电设计人员承担的另外一个重要的责任是依据做好的水电设计方案,现场及时做出工程量预算,不论你住的是一个小户型住宅还是亲爱的villa。道理实质是一样的,如果水电设计定位方案确定,怎么走线的方式自然而然成立,既然走线方式己经确定工程量自然就计算出来,准确性达到八九不离十的程度是可以做到的,而且有章可循。把这个预算值及其将来与结算的误差值写入签定的相关合同中,想超支也难。大凡装修水电超支太多的,无外乎两条:要么提前没有改造方案要么有方案没有做预算。3、承担水电改造设计的人员素质直接影响到将来居家环境舒适度,水电设计师必需经过

14、岗前技能、安全操作培训、长期陪岗实习才能上岗操作。另外水电设计师除了必需具备专业知识外还需要有比较丰富的生活历练并了解尽量全面的装修基础知识,不具备这些基本条件是做不好水电设计的。家装水电改造设计及之前的准备工作水电设计是建立在装修方案基本成熟基础之上的,水电改造设计前需要做好以下准备工作1、做好各功能间的空间划分、平面家具布置、装饰性较强的造型吊顶布置图。举例说明:比如床、衣柜、电脑桌等设备的摆放位置及大小,餐厅餐桌的大小及摆放位置,视听室所需要的视听效果等等。2、个人喜好的厨卫各种电器,设备型号尺寸心中有数。比如厨房整体设计方案(厨柜设计师完成)直接关系到厨房水电方案的确定;热水器的选择有

15、很多种,燃气的、电的(还分储热种即热式)、太阳能、壁挂炉供热水及24小时小区供热水器系统等等很多种。如上所述,水电设计前需要自己对家庭装修所达到的效果有一大体上的想法。很多人知道自己想要的效果但不知道怎么实现这个效果,搞不懂的地方可以把这项工作转移到水电设计师身上,一般提前1-2天预约设计师上门服务即可,现场充分勾通的目的就是解决实现所需效果的一种手段。在此基础之上,专业设计师还会就现场情况提出更多合理化建议供业主参考,业主只需要掌握最终决定权,有选择性采纳意见,结果一定会不错。家装水电改造设计注意事项工欲善其事,必先利其器。家是拿来舒心居住的,家的主人最有发言权。水电改造准备工作做为装修基本

16、准备工作之一,直接关系到将来居住的舒适程度及安全性能高低。水电工程在装饰工程完成后表面大多数是看不见摸不着的,一旦出现大的隐患根失都比较大,而且维修起来往往会带有较大的破坏性。首先从设计思想方面必需把握安全性与舒适性并重的原则,做到有的放矢,避免造成后期损失。普通住宅(新房)新房现有水电管线设置的特点绝大多数新住宅楼房间的强电配电系统是完善的,照明插座空调等回路完全分离,能保证正常家庭用电负荷;弱电(网络、电话、电视)都已入户,甚至各个房间都已布置了完整的弱电线路(部分房屋弱电线路只接到客厅或卧室,需要做进一步延伸工作),在装修时无需要太多改变;室内给水管大多情况下,冷热水管从厨房到卫生间都已经布置完毕(少部分只有冷水管甚至室内只预留个
