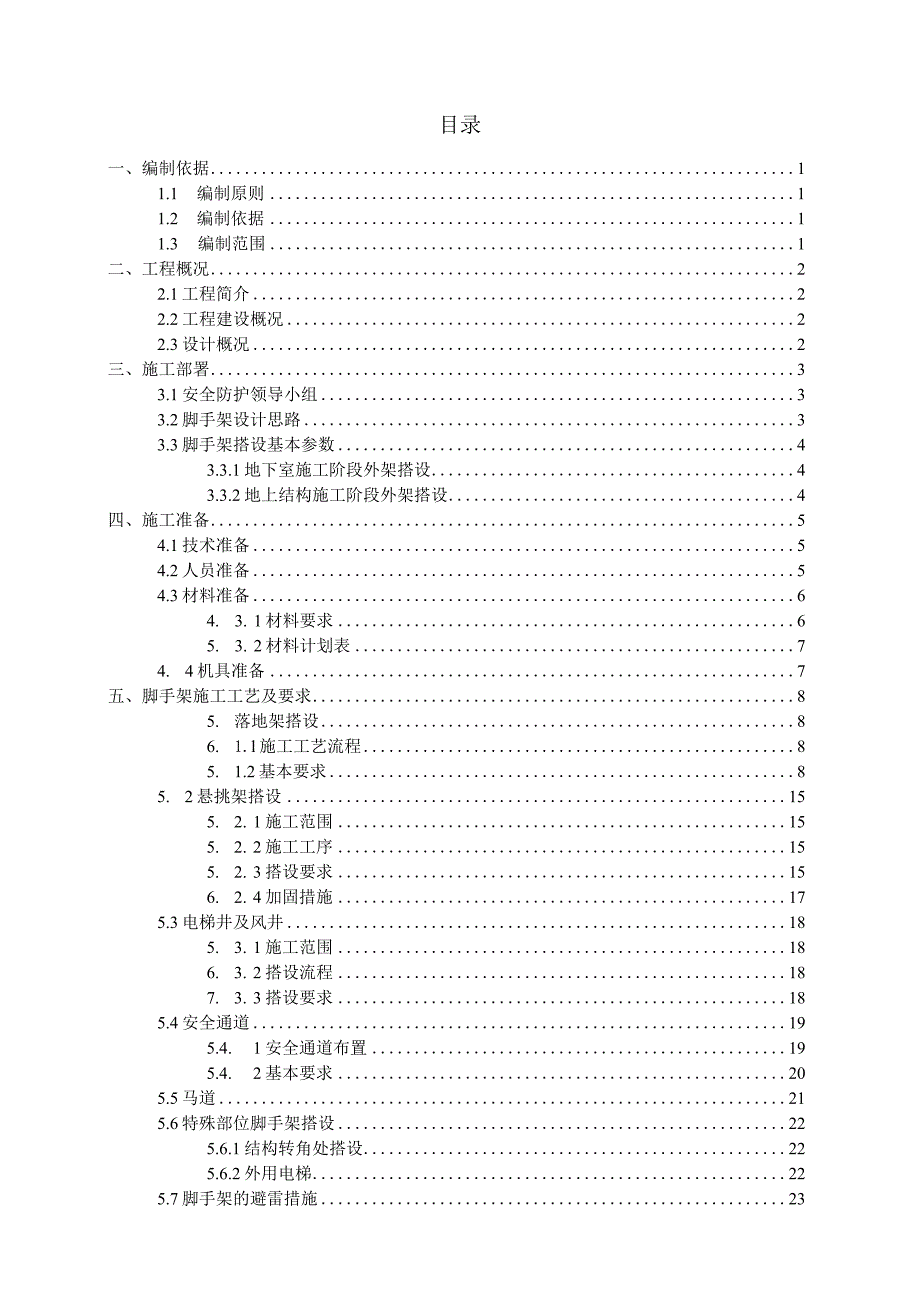

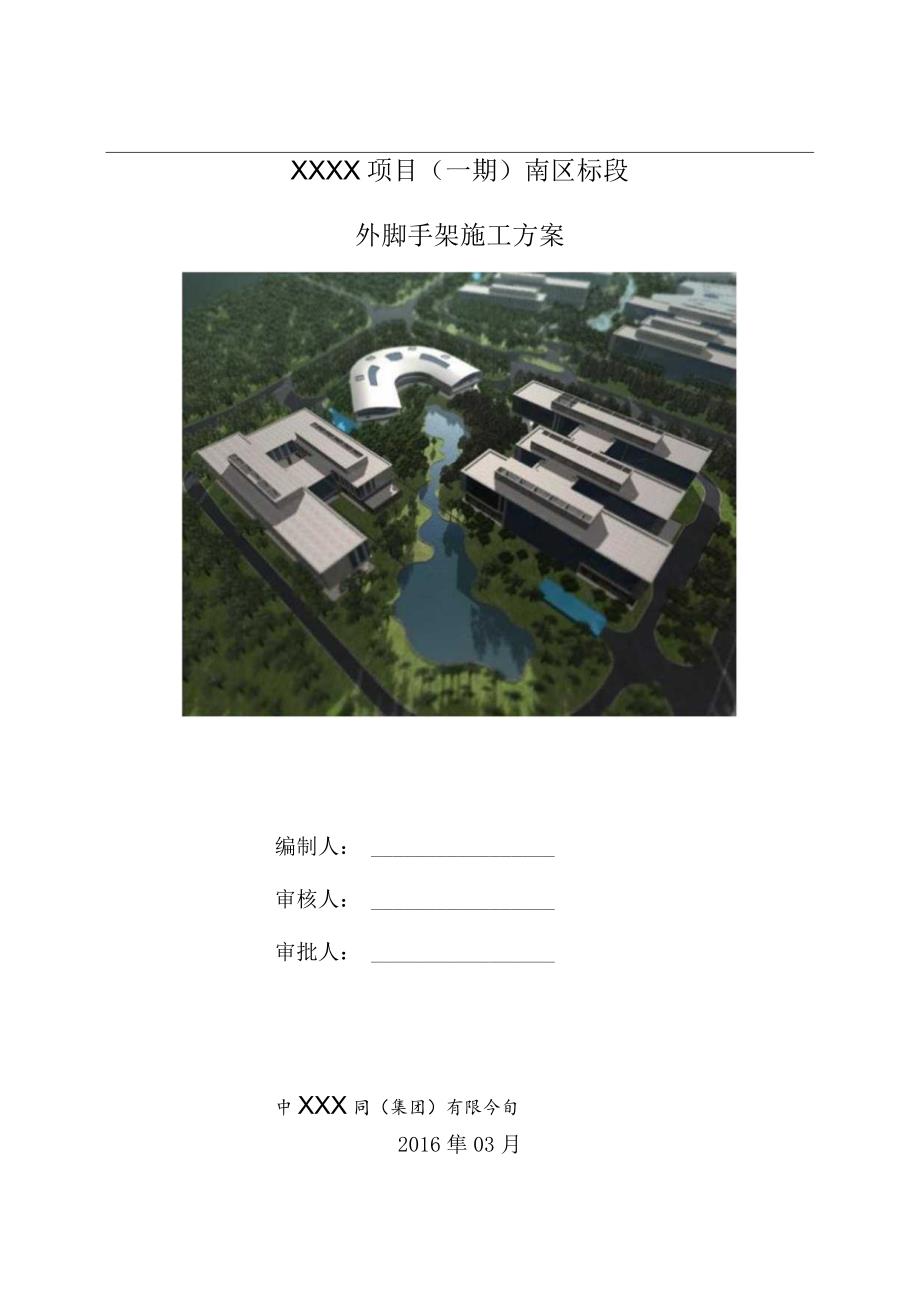

1、XXXX项目（一期）南区标段外脚手架施工方案编制人：审核人：审批人：中XXX同（集团）有限今旬2016隼03月目录一、编制依据11.1 编制原则11.2 编制依据11.3 编制范围1二、工程概况22.1工程简介22.2工程建设概况22.3设计概况2三、施工部署33.1安全防护领导小组33.2脚手架设计思路33.3脚手架搭设基本参数43.3.1地下室施工阶段外架搭设43.3.2地上结构施工阶段外架搭设4四、施工准备54.1技术准备54.2人员准备54.3材料准备64. 3.1材料要求65. 3.2材料计划表74. 4机具准备7五、脚手架施工工艺及要求85. 落地架搭设86. 1.l施工工艺流程8

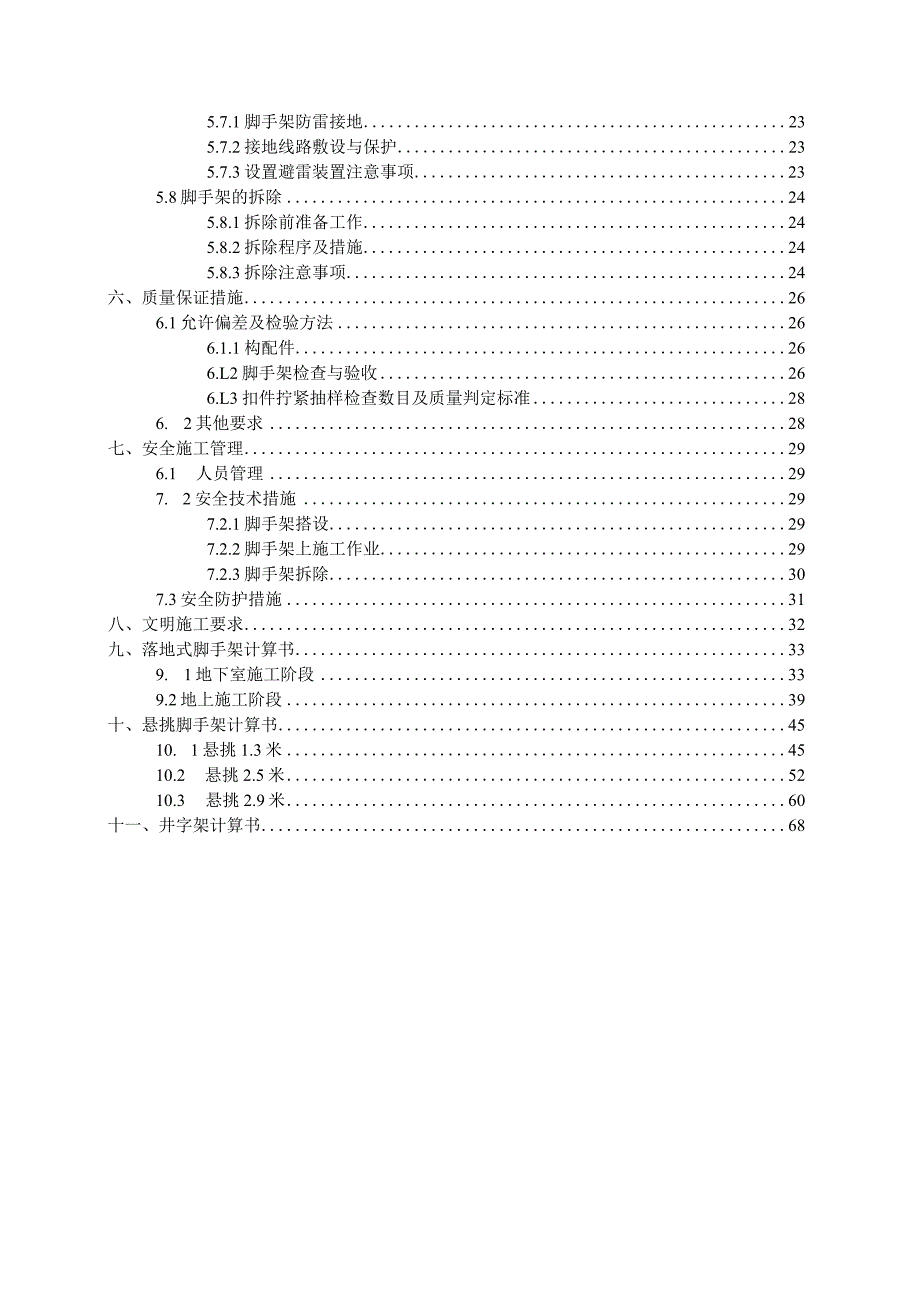

2、5. 1.2基本要求85. 2悬挑架搭设155. 2.1施工范围155. 2.2施工工序155. 2.3搭设要求156. 2.4加固措施175.3电梯井及风井185. 3.1施工范围186. 3.2搭设流程187. 3.3搭设要求185.4安全通道195.4.1安全通道布置195.4.2基本要求205.5马道215.6特殊部位脚手架搭设225.6.1结构转角处搭设225.6.2外用电梯225.7脚手架的避雷措施235.7.1脚手架防雷接地235.7.2接地线路敷设与保护235.7.3设置避雷装置注意事项235.8脚手架的拆除245.8.1拆除前准备工作245.8.2拆除程序及措施245.8.3
3、拆除注意事项24六、质量保证措施266.1允许偏差及检验方法266.1.1构配件266.L2脚手架检查与验收266.L3扣件拧紧抽样检查数目及质量判定标准286. 2其他要求28七、安全施工管理296.1 人员管理297. 2安全技术措施297.2.1脚手架搭设297.2.2脚手架上施工作业297.2.3脚手架拆除307.3安全防护措施31八、文明施工要求32九、落地式脚手架计算书339. 1地下室施工阶段339.2地上施工阶段39十、悬挑脚手架计算书4510. 1悬挑1.3米4510.2 悬挑2.5米5210.3 悬挑2.9米60十一、井字架计算书68一、编制依据1.1 编制原则本方案的编制
4、原则：本着安全可靠，简单易行，可操作性强，降低料耗、工耗，最终达到降低成本的原则进行。1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收。1. 2编制依据1、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011；2、建筑结构荷载规范GB50009-2012；3、钢结构设计规范GB50017-2003；4、钢管脚手架扣件GB15831-2006；5、安全网GB5725-2009；
5、6、建筑物防雷设计规范GB50057-2010；7、建筑地基基础设计规范GB50007-2011；8、龙门架及井架物料提升机安全技术规范JGJ88-2010；9、建筑施工安全检查标准JGJ59-2011；10、建筑施工安全技术统一规范GB50870-2013；11、武汉市建筑施工现场安全防护基本标准；12、武汉市建筑施工现场安全质量标准化达标实施手册；13、特种作业人员安全技术考核管理规定GB5036（2013年修订版）。1.3 编制范围本方案外脚手架施工范围主要为地下室、地上结构楼层、门房、电梯井结构施工阶段施工操作及安全防护，暂不考虑装修阶段施工。二、工程概况1.4 工程简介2. 2工程建
6、设概况序号项目内容1工程名称XXXX项目（一期）南区标段2工程地址3建设单位4设计单位5勘察单位6监理单位7施工总承包中XXX局（集团）有限公司2.3设计概况序号项目名称XXXX项目（一期）南区工程1建筑功能研发楼、食堂、门房2建筑面积（m2）总建筑面积120258.89地下室（一层）42140.823W8（食堂，两层）11544.24W9（研发楼，五层）25859.795WlO（研发楼,五层）40272.086Q（警卫室，一层）1627R（警卫室，一层）1408S（警卫室，一层）1409建筑层高地下室W8区域层高6.4m,W9、Wlo区域层高6.38m,塔楼区层高4.7m10W8食堂首层层I
7、wJ6.3m,设备夹层层图4.6m,二层层高9.12m（最高处）11W9研发楼首层层高5.42ITb二五层高4.5m,机房层层局5.2m12Wlo研发楼首层层高5.42m,二五层高4.5m,机房层层高5.2m13Q警卫室5.Im14R警卫室4.Im15S警卫室4.Im三、施工部署2.3 安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到“无重大伤亡及消防、机械事故，一般事故频率控制在I.5%。以内”安全生产目标的必然保障。为此成立以项目经理为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下：组长：马壮一一负责全面工作副组长：宋放总协调副组长：苏剑一一技术总指导副组长
8、：卑小龙一一现场安全检查验收副组长：魏志刚一一现场施工总指挥组员：陈康一一现场安全管理王东雷一一物资调配胡东一一消防保卫康小宁一一现场施工协调杨文现场施工协调陈经伟一一现场施工协调3.2脚手架设计思路3. 2.1地下室施工阶段地下室采用双排单立杆落地式脚手架，地下室底板防水及保护层施工完成后进行搭设，底板钢筋绑扎期间在底板内预留钢筋用于支撑内排脚手架。脚手架支座内排立在在地下室底板上，外排架立于基底，非塔楼区搭设高度为5.2m,塔楼区搭设高度为6.9m。4. 2.2地上施工阶段（I）W9及WlO首层采用双排单立杆落地式脚手架，其中W9南侧及WlO北侧外架在地下室外架的基础上继续搭设，搭设高度（
9、含地下室部分）为12.3m,W9与WlO其余部分外架从地下室顶板上开始搭设W8首层待地下室回填后从回填土（回填部分基础面采用100mm厚C15混凝土硬化）上搭设落地架。机房层外架从结构楼板上开始搭设。（2）2层机房层除W9南侧及WlO北侧外架采用悬挑式脚手架（从2层悬挑搭设高度18m）外，其余外架在首层基础上或在相应楼板面上继续搭设。（3）地上结构门房Q、R、So其中，门房Q结构最大高度为5.1m,其余门房为4.1m,门房外脚手架采用双排单立杆落地脚手架，地面整平夯实后浇筑100nlln厚C15混凝土垫层做为脚手架基础。3.3脚手架搭设基本参数3.3.1地下室施工阶段外架搭设地下室外脚手架采用
10、双排单立杆落地架，由地下室底板搭设至地上首层，搭设最大高度12.3m,立杆纵距均为1.5m,横距均为O.9m,步距L5m,扫地杆距地20Omnb横向水平杆间距1.5m,脚手架内立杆距结构外墙面50Omnb内排架立杆落在基础筏板上，外排架立杆立于基底。脚手板采用L8m*0.4m*0.05m冲压钢脚手板，外挂密目安全网并每层设置木挡脚板。具体见附图一。3.3.2地上结构施工阶段外架搭设地上施工阶段脚手架从地下室顶板起,搭设范围:W8地下室范围内搭设总高度15.42m,地下室以外部分搭设最大高度21.82m；W9、IO悬挑架搭设总高度18m,落地架搭设总高度28.5m,局部从首层结构板上搭设；门房（
11、L、M、N、0、P地面平整夯实后浇筑IOonlnI厚C15混凝土垫层作为脚手架基础）1层，最大高度5.1m。大部分使用双排单立杆落地脚手架，立杆纵距均为L5m,横距均为0.9m,步距1.5m,扫地杆距地20Omnb横向水平杆间距1500mm,脚手架内立杆距结构边缘300mm。WlO首层结构10T510-16/10-A10-H部分外架横距为0.6m,脚手架内立杆距结构边缘200mm,WlO二五层结构10T510T610-A10Y部分外架横距为0.9m,脚手架内立杆距结构边缘20OnIni。W9二五层结构9-13-9-15/9-A部分悬挑外架横距0.7m。具体见附图二七。四、施工准备4.1 技术准
12、备1、技术人员要对脚手架搭设及现场管理人员进行技术交底，未参加交底的人员不得参与搭设作业；脚手架搭设人员须熟悉脚手架的设计内容。2、对钢管、扣件、脚手板、安全网等材料的质量、数量进行清点、检查、验收，确保满足设计要求，不合格的构配件不得使用，材料不齐时不得搭设，不同材质、不同规格的材料、构配件不得在同一脚手架上使用。3、清除搭设场地的杂物，基础面层不应再堆放其他重物。4、根据脚手架的搭设高度、搭设场地地基情况，对脚手架基础进行处理，确认合格后按设计要求放线定位。5、对参与脚手架搭设和管理人员的身体状况要进行确认，凡有不适合从事高处作业的人员不得从事脚手架的搭设和现场施工管理工作。6、脚手板必须
13、铺满并绑扎牢固，不得留有空隙和探头板，脚手板与墙面间的距离不大于150mmo7、贴近或穿过脚手架的人行和运输通道必须设置防护棚；上下脚手架有高度差的出入口应设踏步和护栏。8、构架结构稳定，构架单元不缺基本的稳定构造杆部件；整体按规定设置斜杆、剪刀撑、连墙件或撑、拉、提件；在通道、洞口以及其它需要加大尺寸（高度、跨度）或承受超规定荷载的部位，根据需要设置加强杆件或构造。9、联结节点可靠，杆件连接位置符合立杆、横杆连接构造规定；联结件的安装和紧固力符合要求。10、脚手架钢管按设计要求进行搭接或对接，端部扣件盖板边缘至杆端距离不应小于100mm,搭接时应等间距设置3个旋转扣件固定。11、脚手架的连墙
14、点（锚固点）、撑拉点和悬空挂（吊）点必须设置在能可靠的承受撑拉荷载的结构部位，设置尽量不能影响后续施工，以防在后续施工中被人为拆除。4.2 人员准备1、为确保工程进度的需要，同时根据本工程的结构特征和外脚手架的工程量，确定本工程外脚手架搭设按下表配置人力资源，操作工均有上岗作业证书。2、外脚手架的搭设和拆除，均应有项目技术负责人的认可，方可进行施工作业，并必须配备有足够的辅助人员和必要的操作工具。工种人数（人）任务技术人员4技术管理安全员3安全监督质量员4质量控制测量员2脚手架定位、垂直度控制架子工高峰期80人脚手架搭设、拆除4.3材料准备4.3.1材料要求1、本工程钢管选用外径48mm,壁厚2.8mm焊接钢管（根据JGJ130-2011建筑施工扣件式钢管脚手架安全技术规范，脚手架钢管宜采用48.3*3.6钢管，但因目前的市场上仅有48*2.8钢管，本工程也采用48.3钢管，壁厚2.62.8Innb按照壁厚2.6Inln计算），钢材强度等级Q235-A。对新进场的钢管应进行质量检查，外径、壁厚符合规范要求，表面应平直光滑，无裂纹、分层、压痕、划道、硬弯、锈蚀等现象，
