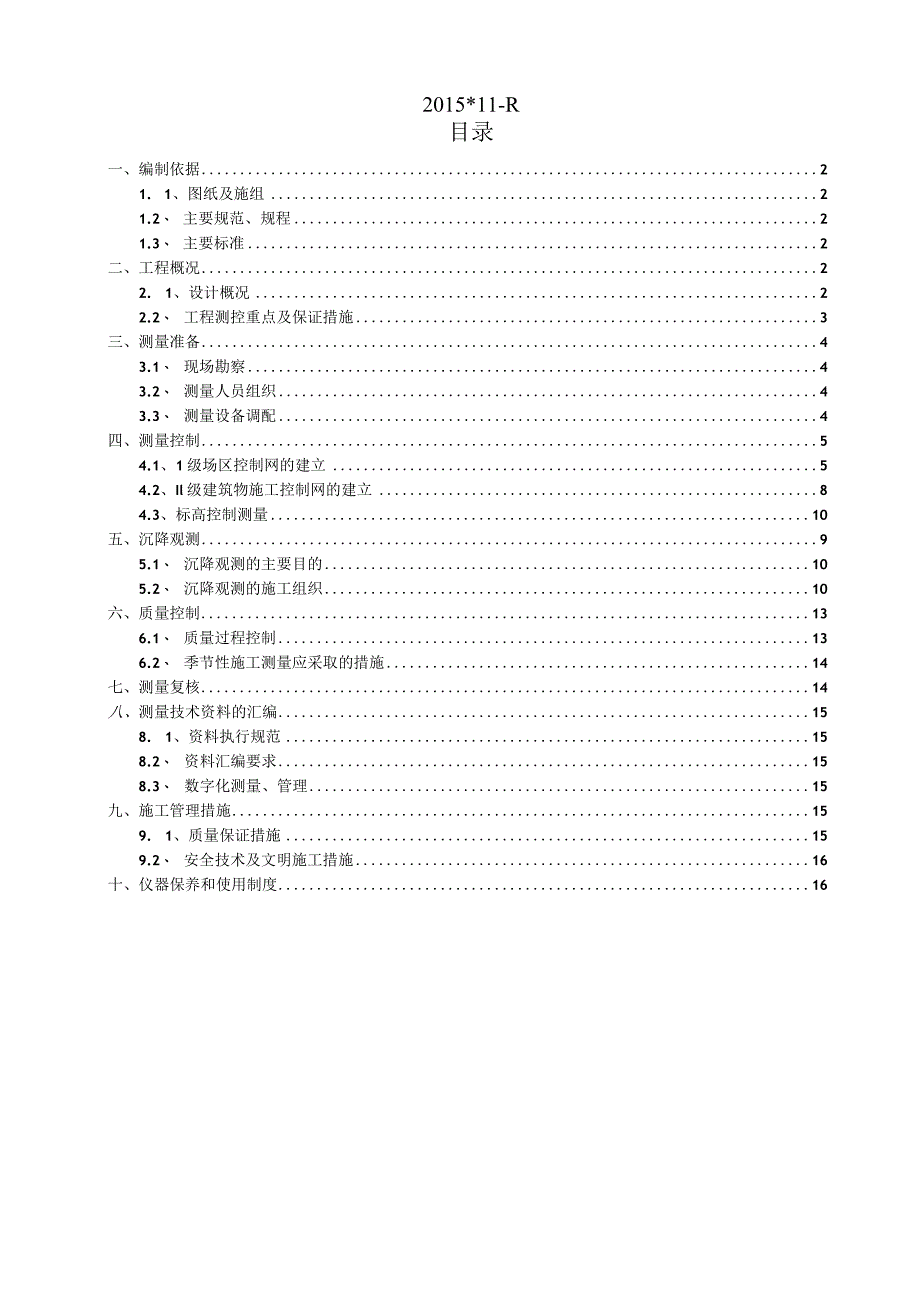

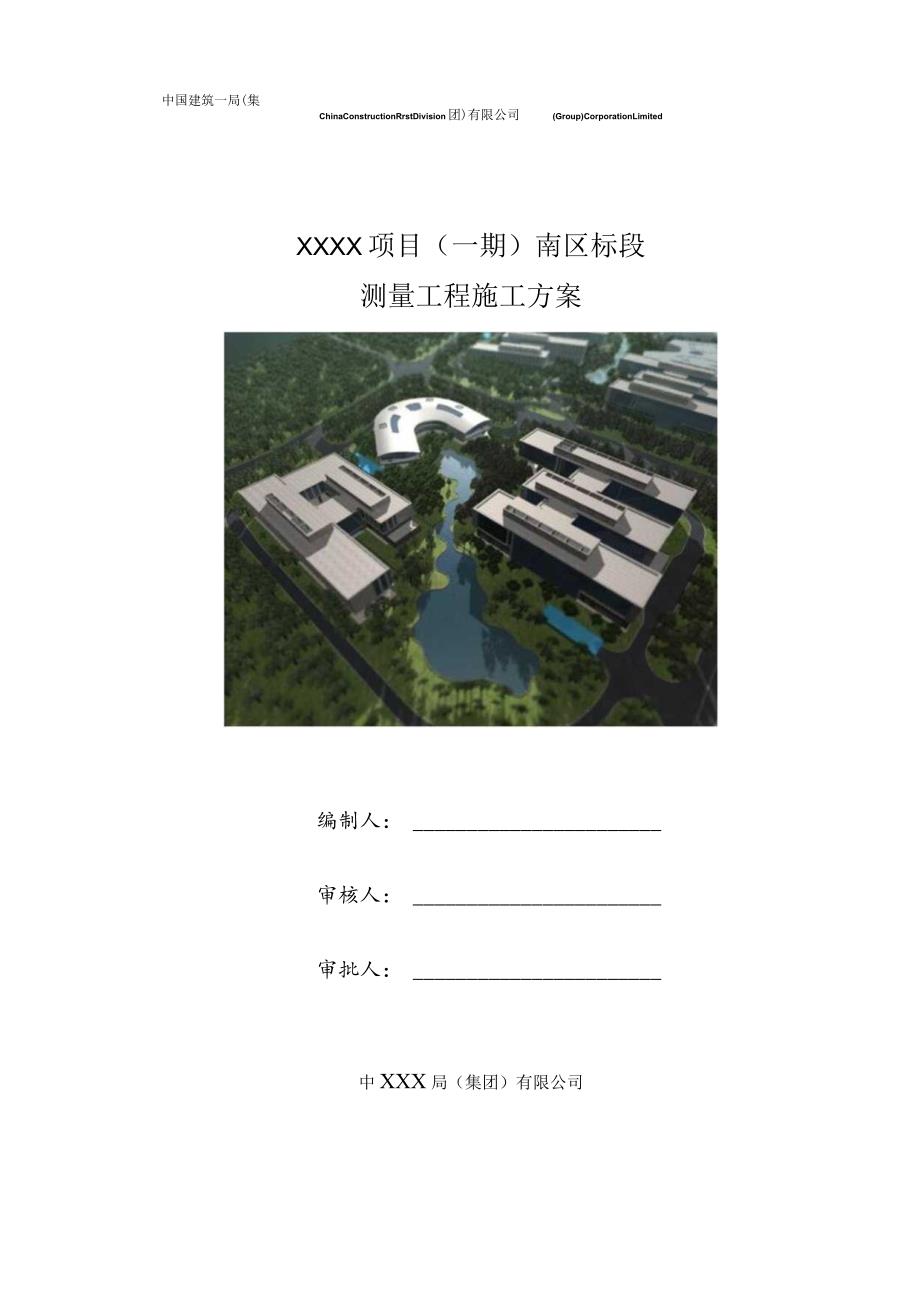

1、中国建筑一局(集ChinaConstructionRrstDivision团)有限公司(Group)CorporationLimitedXXXX项目(一期)南区标段测量工程施工方案编制人:审核人:审批人:中XXX局(集团)有限公司2015*11-R目录一、编制依据21. 1、图纸及施组21.2、 主要规范、规程21.3、 主要标准2二、工程概况22. 1、设计概况22.2、 工程测控重点及保证措施3三、测量准备43.1、 现场勘察43.2、 测量人员组织43.3、 测量设备调配4四、测量控制54.1、1级场区控制网的建立54.2、Il级建筑物施工控制网的建立84.3、标高控制测量10五、沉降观

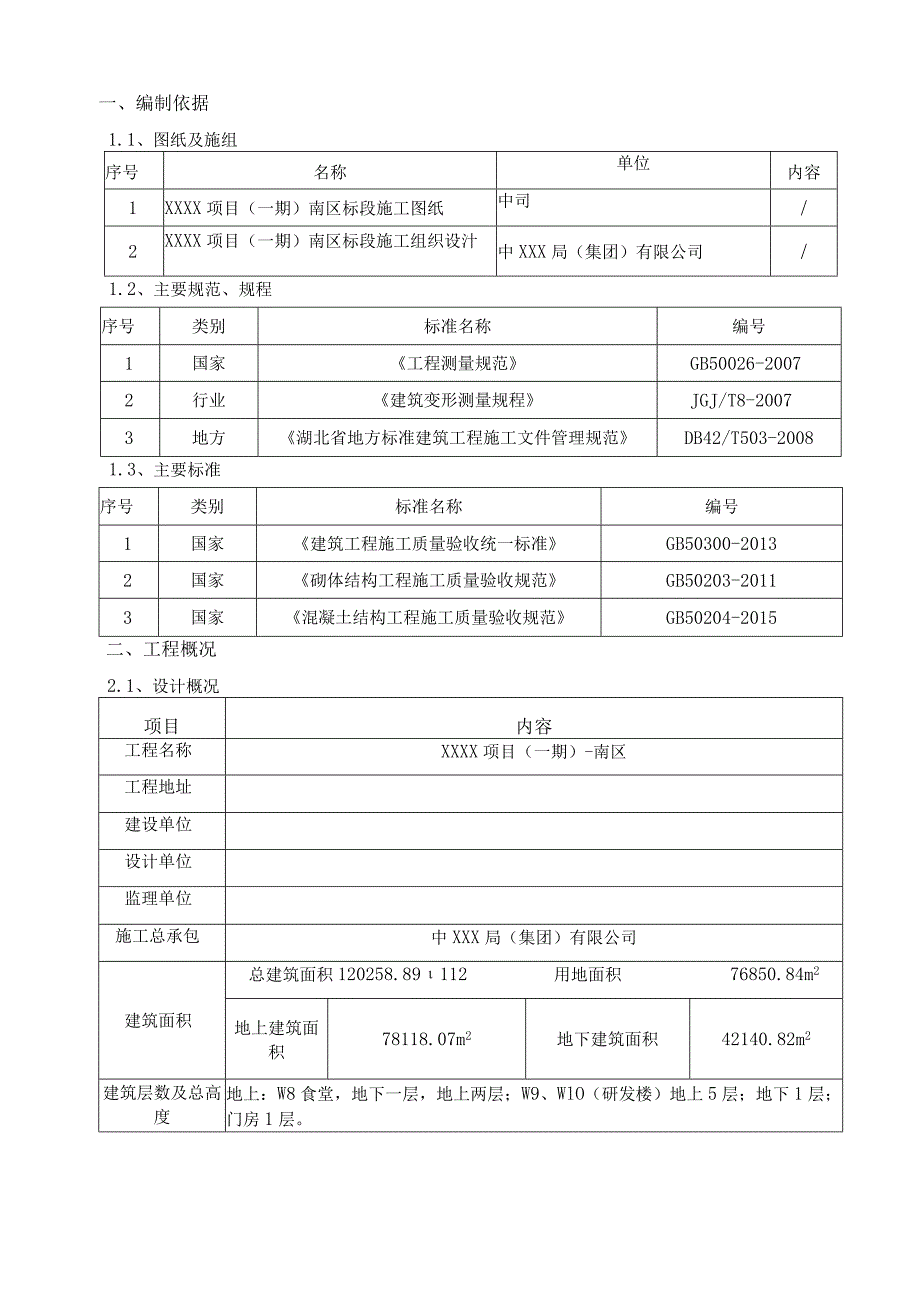

2、测95.1、 沉降观测的主要目的105.2、 沉降观测的施工组织10六、质量控制136.1、 质量过程控制136.2、 季节性施工测量应采取的措施14七、测量复核14八、测量技术资料的汇编158. 1、资料执行规范158.2、 资料汇编要求158.3、 数字化测量、管理15九、施工管理措施159. 1、质量保证措施159.2、 安全技术及文明施工措施16十、仪器保养和使用制度16一、编制依据1.1、图纸及施组序号名称单位内容1XXXX项目(一期)南区标段施工图纸中司/2XXXX项目(一期)南区标段施工组织设汁中XXX局(集团)有限公司/1.2、主要规范、规程序号类别标准名称编号1国家工程测量规

3、范GB50026-20072行业建筑变形测量规程JGJ/T8-20073地方湖北省地方标准建筑工程施工文件管理规范DB42/T503-20081.3、主要标准序号类别标准名称编号1国家建筑工程施工质量验收统一标准GB50300-20132国家砌体结构工程施工质量验收规范GB50203-20113国家混凝土结构工程施工质量验收规范GB50204-2015二、工程概况2.1、设计概况项目内容工程名称XXXX项目(一期)-南区工程地址建设单位设计单位监理单位施工总承包中XXX局(集团)有限公司建筑面积总建筑面积120258.89112用地面积76850.84m2地上建筑面积78118.07m2地下建

4、筑面积42140.82m2建筑层数及总高度地上:W8食堂,地下一层,地上两层;W9、WlO(研发楼)地上5层;地下1层;门房1层。建筑总高度(室外地面到屋面完成面):研发楼23.9米;门房R、S:4.1、门房Q:5.1米其他室内设计0.000相对于国家基准高程的绝对标高如下:W8、W100.000相当于绝对标高36.500n,W90.000相当于绝对标高35.500m。2.2、工程测控重点及保证措施2.2.1施工周期长,如何保证测控系统的精度依据业主提供的高级基准点,测设I级场区控制网并做强制对中装置。在I级场区控制网的基础上建立H级建筑物控制网,形成完整统一的测控体系。指定专人监察维护,并定

5、期进行复测与修正,确保工程控制系统的准确性。2.2.2各阶段或各环节测控系统的同一性各阶段的测量控制:如建筑物控制、场区临建控制、竣工总图控制等,必须统一使用I级场区控制网,以保证各关键部位的顺利对接。各环节的测量控制:如土建、钢结构、机电、幕墙、装修等的测量控制,必须统一使用II级建筑物控制网,并保证各环节单体网的相互衔接,闭合交圈。2.2.3确保平面、竖向控制的垂直引测精度主楼0.000以上控制轴线的引测采用天顶投影法,选用精度:1/200000的激光铅直仪。主楼0.000以上控制标高的引测采用全站仪配合钢尺的方法,全站仪须录入当时天气情况的气温、气压等必要的仪器参数,钢尺须加改正。水准线

6、路测量采用精密水准测量法。2.2.4施工过程中的变形给测量工作带来的难度它来源于自重恒载、外加恒荷载、准永久荷载及基础沉降。这些荷载随着施工阶段的不同而改变,而施工测量是贯穿于整个结构施工,这就给施工测量带来了不可避免的影响。变形监测与施工测量同步实施,合理分析变形报告,尽量作到提前预控。2.2.5测控方法的选择及设备的选型;对众多的测控方法,必须结合本工程的实际情况,进行合理比对、实际论证。确保方法的科学性、针对性、及现场可行性。仪器设备应选择符合工程的精度要求和实效要求,并保证其可操作性。对所有设备应按照相关规定进行周检及抽检,常用指标必须随时检查。2.2.6和各专业分包的协作。总承包单位

7、负责整体测量控制,并在每个楼层提供标高基准点和轴线基准线,并且提供轴线控制网。各专业承包单位在总承包单位提供的基准点和控制网的基础上,放样所需的标高点和细部控制线。总承包对各专业承包单位的细部线进行复核验收,以保证其放线精度。三、测量准备施工测量准备工作是保证施工测量全过程顺利进行的重要环节,包括图纸的审核,测量定位依据点的交接与校核,测量仪器的检定与校核,测量方案的编制与数据准备,施工场地测量等。3.1、现场勘察进入现场了解工程位置,核实测量基准点是否稳固,通视条件如何,勘察场区情况及周边情况,作好勘察记录。工程开工前进行工程现场标高测量,并将所得到的资料按业主要求制成图纸,上报业主方进行审

8、查。32、测量人员组织考虑本工程的重要性和测量的复杂性,对专业测量技术人员要精挑细选,反复审核,要求必须具备扎实的理论基础,丰富的实操技术;计算思维缜密,能完成工程中的各种复杂的计算。并对所有施测人员进行:专业技术交底、安全技术培训、环保培训等。人员组织见下表。测量人员组织表职务姓名岗位责任具备的条件工作组织安排,设备管理,现测量专业毕业,具有20年测量负责人胡钢场安全管理,工作质量,工作进度的施工测量经验测量员洪进进测量放线操作从事测量工作3年以上分包测量员测量放线操作W8、W9、WIo每栋2名3.3、测量设备调配要做好施工测量控制的工作,仪器是保证。考虑到本工程施工测量工作量大,我们选用了

9、先进的、高精度的仪器,以满足工程的需要,并对下列进场的仪器设备重新进行检定。测量设备调配表序号仪器设备名称规格单位数量备注12测量设备全站仪TopconES_602G台1整体场区控制平面控制测量放线、高程传递3水准仪LeicaNA720台3标高测量控制4经纬仪J2台1角度测量550m钢卷尺把3距离丈量四、测量控制由于本工程占地面积较广,施工场区面积较大,结合现场情况,本工程控制网分两级测设,I级场区控制网和II级建筑物施工控制网,以此保证工程施工精度。控制网的作用主要是满足施工放样精度;并且将设计的建筑物转移到平面上;并且还可以作为竣工检查验收建筑物位置和编测竣工总平面图的控制依据。场区平面控

10、制网Il场区高程控制网建筑物施,面控制网I国筑物施F程微以iJ首层高1基准点轴线控制点厂3I各层高控制点控制由线L-T各施工段高程-细:线各细士高程二平面控制流程高程控制流程4. 1、I级场区控制网的建立4. 1.1场区平面控制网根据场区的地形条件和建筑物的位置情况,布设导线网作为场区平面控制网。本工程场地面积大于100Om2,根据工程测量规范(GB50026-2007)建立一级精度等级的平面控制网。(1)平面控制网的布设原则与要求D平面控制应先从整体考虑,遵循先整体、后局部,高精度控制低精度的原则,以避免放样误差的积累。2)建筑物控制网要根据设计总平面图、现场施工平面布置图以及各施工段的划分

11、等因素进行。3)控制点应选在同时条件良好、安全、易保护的地方,(场区)控制网点位,应选在通视良好、土质坚实、便于施测、利于长期保存的地点,并应埋设相应的标石,必要时还应增加强制对中装置。标石的埋设深度,应根据场地设计标高确定。4)控制桩位必须用混凝土保护,并用钢管进行维护,并刷红白油漆做好测量警示标示,如示意图。控制桩保护示意图5)应布设在建筑物的压力传播范围以外。(2)场区平面控制网的建立,应符合下列规定1)导线边长应大致相等,相邻边的长度之比不宜超过1:3,其主要技术要求应符合下表的规定。I级场区导线网测量的主要技术要求等级导线长度(km)平均边长(m)测角中误差()测距相对测回数(2中误

12、差级仪器)方位角闭合差()导线全长相对闭合差一级2.0100-30051/3000031。诉1/150002)当导线平均边长较短时,应控制导线边数,但不得超过上表相应等级导线长度和平均边长算得的边数;当导线长度小于表规定长度的1/3时,导线全长的绝对闭合差不应大于13cnio3)导线网中,结点与结点、结点与高级点之间的导线长度不应大于上表中相应等级规定长度的0.7倍。(3)场区控制基准点布置南区控制点共布设3个,KZOkKZO2、KZ03o具体布置图如下图所示:场区控制基准点布置图4.1.2场区高程控制网根据总平面图,建立环形导线网作为场区搞成控制网,针对本工程,采用场区平面控制点中的KZO1

13、、KZO2、KZ03作为场区高程控制点,构成四等水准精度的导线网。(1)高程控制网的布设原则和要求1)高程控制网是建筑施工基本依据,要保证建筑物竖向施工的精度要求。2)本工程高程控制网的等级为:国家四等水准网。3)场区水准点间距宜小于1km,距离建筑物不宜小于25米,距离回填土边线应不宜小于15米。4)对高程控制网进行保护,并在施工期间每半年定期复测一次。5)施工中,当少数高程控制点标石不能保存时,应将其高程引测至稳固的建筑物上,引测的精度,不应低于原高程点的精度等级。(2)场区高程控制网的建立,应符合以下规定D场区高程控制网的主要技术要求,应符合下表的规定。水准测量的主要技术要求等级每千米高

14、差全中误差(mm)路线长度(km)观测次数往返较差、附合或环线闭合差四等1016往返各一次2。“2)水准观测,应在标石埋设稳定后进行,水准观测的主要技术要求见下表。等级水准仪型号视线长度(m)前后视较差(m)前后视累积差视线离地面基、辅分划或黑、最低高度红面读数较差基、辅分划或黑、红面所测高差较差(m)(m)(mm)(mm)四等DS21005100.23.05.0(3)场区高程控制网的测设高程控制网的建立是根据业主提供的水准基点,采用水准仪对所提供的水准基点按四等水准精度进行复测检查,校测结果合格后,按照国家四等水准的要求测设环形导线网,经平差计算后的结果,作为场区高程控制点。4.2、 II级建筑物施工控制网的建立建筑物施工控制网的测设以场区平面控制网为基准,根据本工程建筑物的设计形式和特点,拟布设二级矩形控制网作为建筑物施工控制网。设置矩形建筑方格网为轴线控制网的优点:便于轴线的控制,坐标系的建立和数据演算。4.3、 1建
