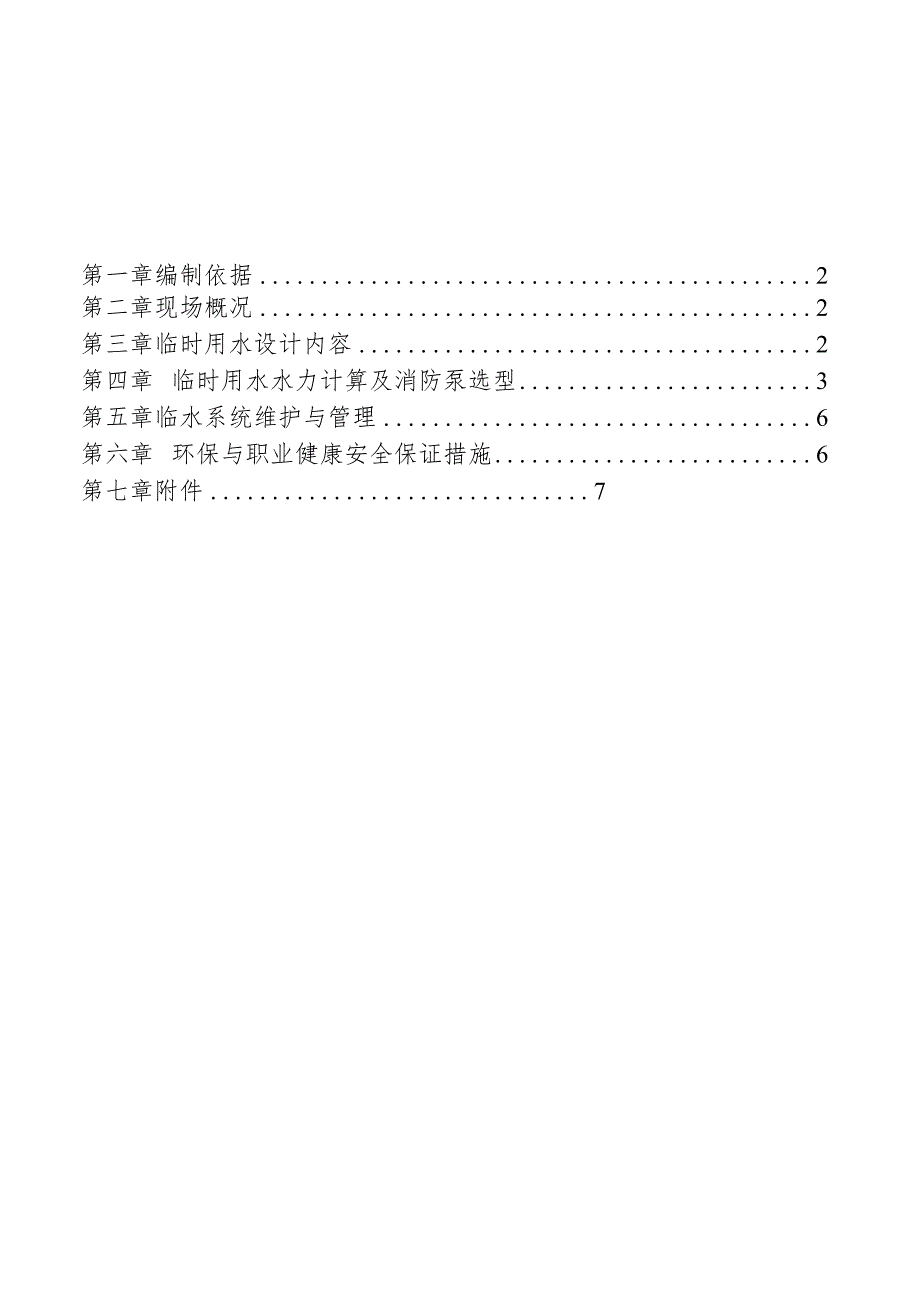

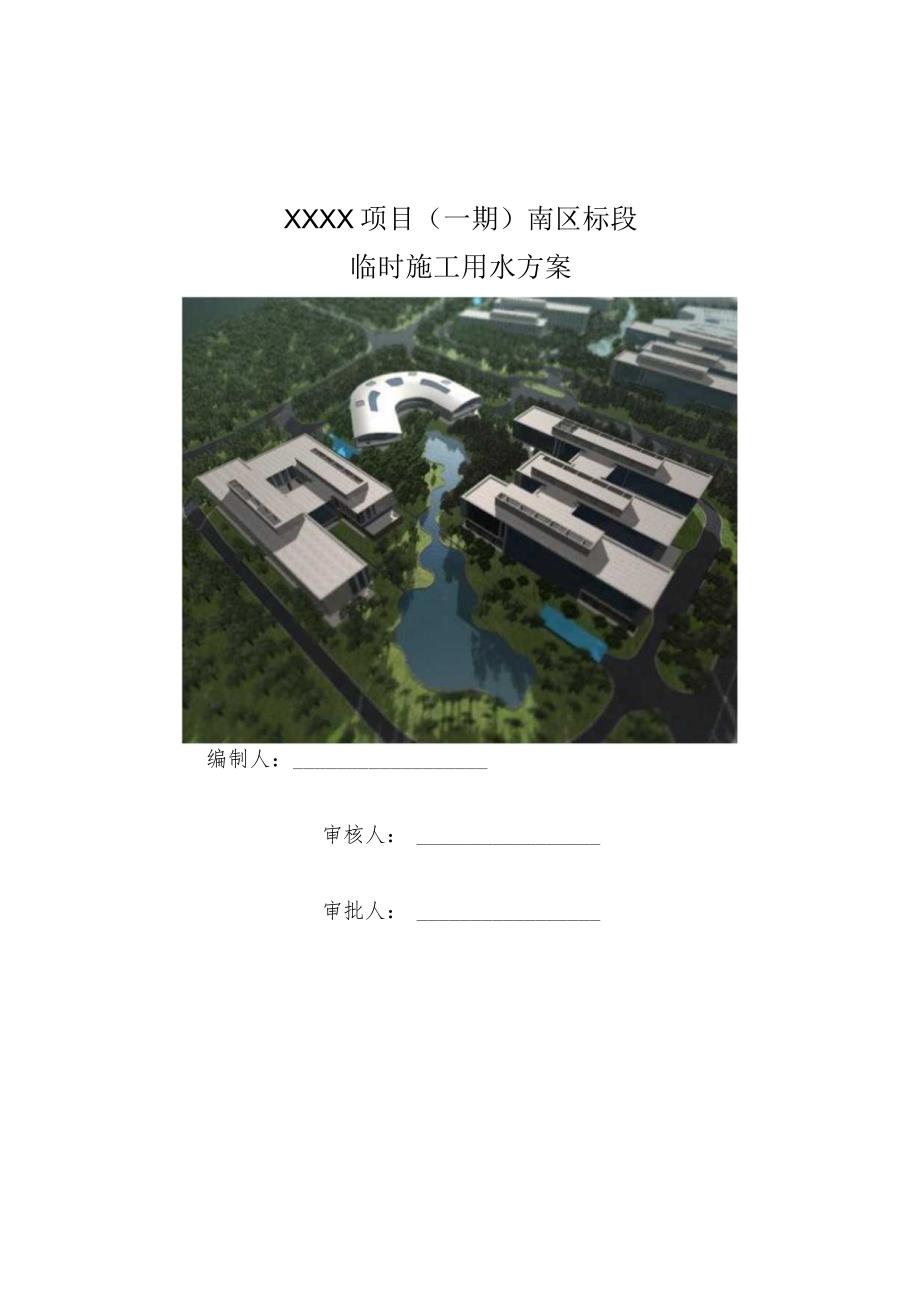

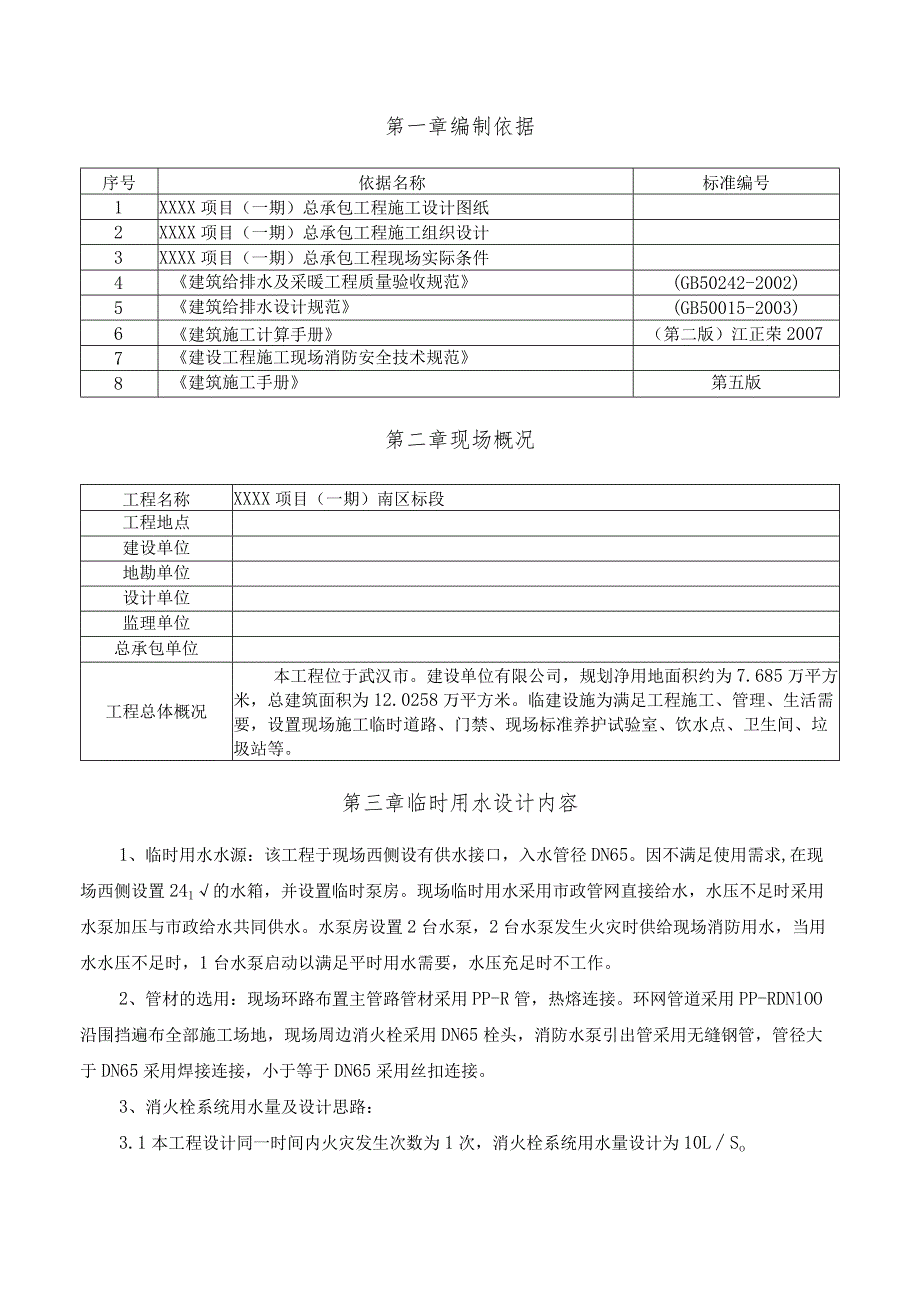

1、XXXX项目（一期）南区标段临时施工用水方案编制人：审核人：审批人：第一章编制依据2第二章现场概况2第三章临时用水设计内容2第四章临时用水水力计算及消防泵选型3第五章临水系统维护与管理6第六章环保与职业健康安全保证措施6第七章附件7第一章编制依据序号依据名称标准编号1XXXX项目（一期）总承包工程施工设计图纸2XXXX项目（一期）总承包工程施工组织设计3XXXX项目（一期）总承包工程现场实际条件4建筑给排水及采暖工程质量验收规范(GB50242-2002)5建筑给排水设计规范(GB50015-2003)6建筑施工计算手册（第二版）江正荣20077建设工程施工现场消防安全技术规范8建筑施工手册第
2、五版第二章现场概况工程名称XXXX项目（一期）南区标段工程地点建设单位地勘单位设计单位监理单位总承包单位工程总体概况本工程位于武汉市。建设单位有限公司，规划净用地面积约为7.685万平方米，总建筑面积为12.0258万平方米。临建设施为满足工程施工、管理、生活需要，设置现场施工临时道路、门禁、现场标准养护试验室、饮水点、卫生间、垃圾站等。第三章临时用水设计内容1、临时用水水源：该工程于现场西侧设有供水接口，入水管径DN65。因不满足使用需求,在现场西侧设置241的水箱，并设置临时泵房。现场临时用水采用市政管网直接给水，水压不足时采用水泵加压与市政给水共同供水。水泵房设置2台水泵，2台水泵发生火
3、灾时供给现场消防用水，当用水水压不足时，1台水泵启动以满足平时用水需要，水压充足时不工作。2、管材的选用：现场环路布置主管路管材采用PP-R管，热熔连接。环网管道采用PP-RDNlOO沿围挡遍布全部施工场地，现场周边消火栓采用DN65栓头，消防水泵引出管采用无缝钢管，管径大于DN65采用焊接连接，小于等于DN65采用丝扣连接。3、消火栓系统用水量及设计思路：3.1本工程设计同一时间内火灾发生次数为1次，消火栓系统用水量设计为10LSo3. 2室外消火栓设计采用低压消防给水系统，与现场西侧的给水水源连接，并作为给水干管在现场成环状布置。3.3给水干管各处按用水点需要预留甩口及引入建筑物内，并按保
4、护半径不小于12Om的间距布置室外消火栓。每个消火栓处配备长度不少于60m的水龙带和开启阀门工具，水龙带应双折盘卷，消火栓周围3m内不准堆放物品。3. 4按规定高度超过24m的建筑工程，须安装临时消防竖管并设置消防泵房。本工程2栋研发楼总高度均高于24m,须加设临时消防竖管，采用镀锌钢管。立管上每层设室内消火栓，根据面积每层设置两处。室内消火栓设计采用19mm喷嘴，DN65栓口，30m长麻质水龙带2盘。4. 5为避免破坏结构，楼内临时消防给水立管安装在每栋楼内的水暖井内，随结构的完成进度提升，固定卡在水暖井墙或者柱子上固定。4、生活/施工用水系统设计4.1 本工程由于与北区标段项目共用已建成的
5、办公区和工人生活区，所以本方案中不体现办公区和工人生活区临时给排水设计内容。5. 2现场临时用水取自施工现场环状布置的给水干管（接自市政管网），并根据需要由现场环线干管上预留甩口，分别供给食堂及研发楼部分生产用水，支管管径为DN50。5、现场排水设置每栋楼门前设置排水沟，排水沟截面为30Omm*40Omm（宽X高），上盖铁篦子，相邻两栋板房间排水沟泛水坡度为3%,围墙底部每隔4m开100mm*10Omm出水孔，场地内东西、南北两侧以0.3%向沟边找坡，场区内设置沉淀池、污水井，光谷七路侧沿围墙设置集水井，场内排水与光谷七路市政排水管线连接。6、因建筑物高度较高，施工进楼用水及消防用水采用PPR
6、-DN65接至现场给水环网，立管上每层分别设立一个施工用水及消防用水甩头，甩头高度为Lln1。消防用水甩头仅在消防时使用，平时禁止取水。7、洗车池设置为满足市政环卫部门对市容清洁要求的规定，现场出入口处均设置洗车池，主要满足材料运输车出场的清洗以及施工流水的沉淀作用，同时可将池内经沉淀后的清水用来进行现场的洒水湿润，起到节约用水的目的。第四章临时用水水力计算及消防泵选型1、施工用水量计算:计算公式q1=K1Y型LX乙Tf83600符号说明q施工用水量（Ls）K1未预见的施工用水系数（L051.15）Q1年（季）度工程量（以实物计量单位表示）N1施工用水定额T1年（季）度有效作业日（Cl）t每天
7、工作班数（班）K2用水不均衡系数为简化计算，以日用水量最大时的混凝土浇筑工程计算，按计划每班浇灌混凝土量为83m：Kl=I.1,Tl=I,t=l,由建筑施工计算手册可得，Nl=2200Lm2,K2=l.5,经计算得到:施工用水量q1=l.18322001.5(83600)=10.46L/S。2、施工机械用水量计算:计算公式q2=K1Q2N2K3/(8*3600)符号说明K1未预计施工用水系数（L05-1.15）同种施工机械台数（台）施工机械台班用水定额K3施工现场用水不均衡系数根据现有工地的机械可知,现场有空压机和木工X台班），Q*50台，N木工22L（台X台班），Q二场，由建筑施工计算手册有
8、N空二60L（m/Inin180台,K3=2,Kl=LI,计算可得:施工机械用水量q2=l.IX(605+22180)2(83600)=0.53L/S3、施工现场生活用水量计算:计算公式q3=P1*N3*K/(t*8*3600)符号说明P1施工现场高峰期昼夜人数（人），取650人N3施工现场生活用水定额K1施工现场用水不均衡系数t每天工作班数（班）由建筑施工计算手另n可得N3=40L人,K4=1.4,t=l,计算可得：施工现场生活用水量q3=650401.4(83600)=1.27L/S4、生活区生活用水量计算:本工程由于与北区标段项目共用己建成的工人生活区，故此部分生活用水省略不计，即q4=
9、05、消防水量计算：本工程施工场地约为7.685万m2,根据建筑施工计算手册得消防用水量为q5=10LSo6、总用水量计算:施工工地总用水量Q可按以下公式计算：当:(ql+q2+q3+q4)Wq5时则：Q=q5+(ql+q2+q3+q4)当：(ql+q2+q3+q4)q5时则:Q=q1+q2+q3+q4当：工地面积小于575m2,而且ql+q2+q3+q4Vq5时则:Q=q5（ql+q2+q3+q4）q5,Q=（ql+q2+q3+q4）=12.26L/S,最后计算出的总用量，还应增加10%,以补偿不可避免的水管漏水损失。施工现场总用水量13.49L/S7、干管管径计算7.1环干管管径确定（施工
10、用水及室外临时消火栓）：计算公式D=P*lii1000符号限明QI施工现场总用水量（LS）IVI管网中水流速度（ms）,取LMii77经查阅“临时水管经用流速参考表”流速取1.5ms,满足流速范围规定的要求。环干管管径取DN=100mm7.2消防立管管径确定（塔楼施工及消防用水）：计算公式d=4*(乃*u*1000符号说明Qs消防用水量（L/S）V管网中水流速度（ms）,取2.5ms消防立管管径取DN=65mm8、消防水泵扬程计算:扬程：以最高层所设消火栓为最不利点消火栓，计算公式为：Hx=H1+Hk+H2H1水泵出水口至管网最不利点消火栓栓口垂直高度，取24mHw管网总水头损失mH2最不利点
11、的流出水头（510m）其中：Hw=1.15hi=l.15(1236.219.86/1000+(242+18)117/1000)=32.27mH20,H2=5m消防水泵扬程=32.27+24+5=62.27m09、消防水箱容积计算:因消防设计秒流量为10Ls,设置的消防水箱容积需满足前十分钟消防用水量，计算公式为：K二。.6q-q5消防用水量10L/s因本项目有二座塔楼,故设计消防水箱容积为计算容积的2倍。消防水箱总容积IVX=0.6q5X2=12?第五章临水系统维护与管理1、施工时应注意保证消防管路畅通，室外每隔五十米设置一个消防器具点，配置消防铲/消防斧/手提式灭火器/消防水桶等灭火器材。塔
12、楼内每层搁置一具临时消防箱，箱内放置相应消防灭火装备，如水枪/水龙带/消防斧/手提式灭火器。消火栓箱前保持道路畅通，无阻塞或堆放杂物，同时派专人定期巡视检查；2、水泵房应派专人看管，保证泵组的安全运行。泵房内保持地面干净，无积水；3、对于消防管路裸露部分作好冬季保温工作，防止冻塞管路；4、由于消防用水与生产用水为共用水系统，故施工交底时应告知施工人员日常施工取水严禁使用消火栓口取水，应采用旁边DN25截止阀取水。5、安装节水型水龙头，坚决杜绝跑、冒、滴、漏和滥用水源现象。由项目部安排指派专门人员24小时值班，对所有的用水点进行巡查，发现漏水点及时处理，包括关闭跑水阀门，更换损坏阀门，修理漏水管
13、道等。6、在运输车辆清洗处设置沉淀池，冲洗后的水经沉淀后进行二次回收利用。第六章环保与职业健康安全保证措施为了保护和改善生活环境和生态环境，防止由于建筑施工造成的作业污染和扰民，保障建筑工地附近居民和施工人员的身体健康，促进社会现代化建设的发展，必须做好施工现场的环境保护工作。施工现场的环境保护是文明施工的具体体现，也是施工现场管理达标考评的一项重要指标，所以必须采取现代化的管理措施做好这项工作。认真贯彻执行公司的环境和职业健康安全方针。6.1 防止噪声污染的各项措施6.1.1 1.1人为噪声的控制措施施工现场提倡文明施工，建立健全控制人为噪声的管理制度。尽量减少人为的大声喧哗，增强全体施工人
