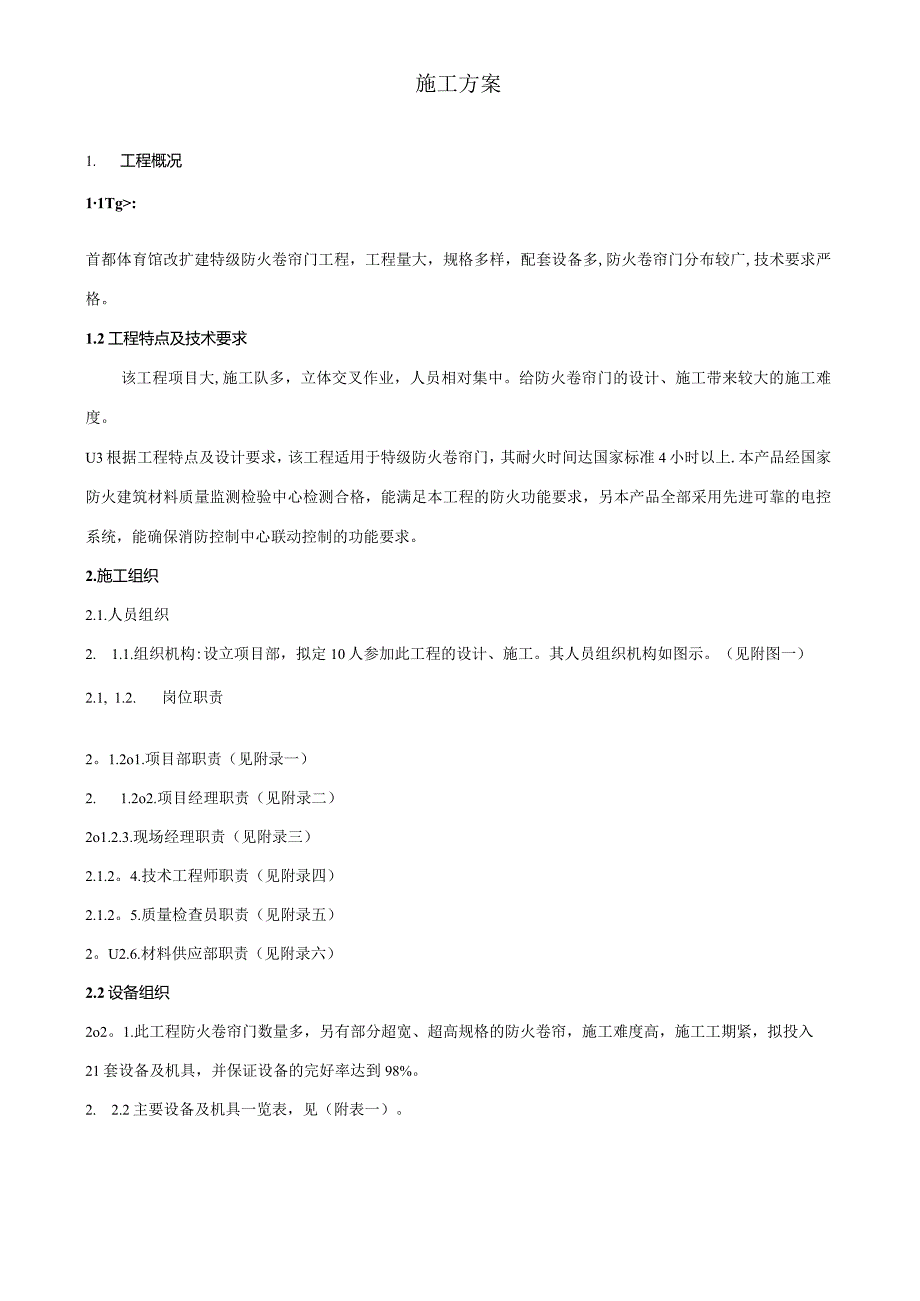

1、施工方案1. 工程概况11Tg:首都体育馆改扩建特级防火卷帘门工程，工程量大，规格多样，配套设备多,防火卷帘门分布较广,技术要求严格。1.2工程特点及技术要求该工程项目大,施工队多，立体交叉作业，人员相对集中。给防火卷帘门的设计、施工带来较大的施工难度。U3根据工程特点及设计要求，该工程适用于特级防火卷帘门，其耐火时间达国家标准4小时以上.本产品经国家防火建筑材料质量监测检验中心检测合格，能满足本工程的防火功能要求，另本产品全部采用先进可靠的电控系统，能确保消防控制中心联动控制的功能要求。2.施工组织2.1.人员组织2. 1.1.组织机构:设立项目部，拟定10人参加此工程的设计、施工。其人员组
2、织机构如图示。（见附图一）2.1, 1.2.岗位职责2。1.2o1.项目部职责（见附录一）2. 1.2o2.项目经理职责（见附录二）2o1.2.3.现场经理职责（见附录三）2.1.2。4.技术工程师职责（见附录四）2.1.2。5.质量检查员职责（见附录五）2。U2.6.材料供应部职责（见附录六）2.2设备组织2o2。1.此工程防火卷帘门数量多，另有部分超宽、超高规格的防火卷帘，施工难度高，施工工期紧，拟投入21套设备及机具，并保证设备的完好率达到98%。2. 2.2主要设备及机具一览表，见（附表一）。2.3生产组织此工程的生产组织分公司内部生产组织和现场生产组织，其各自承担不同的生产任务。如下

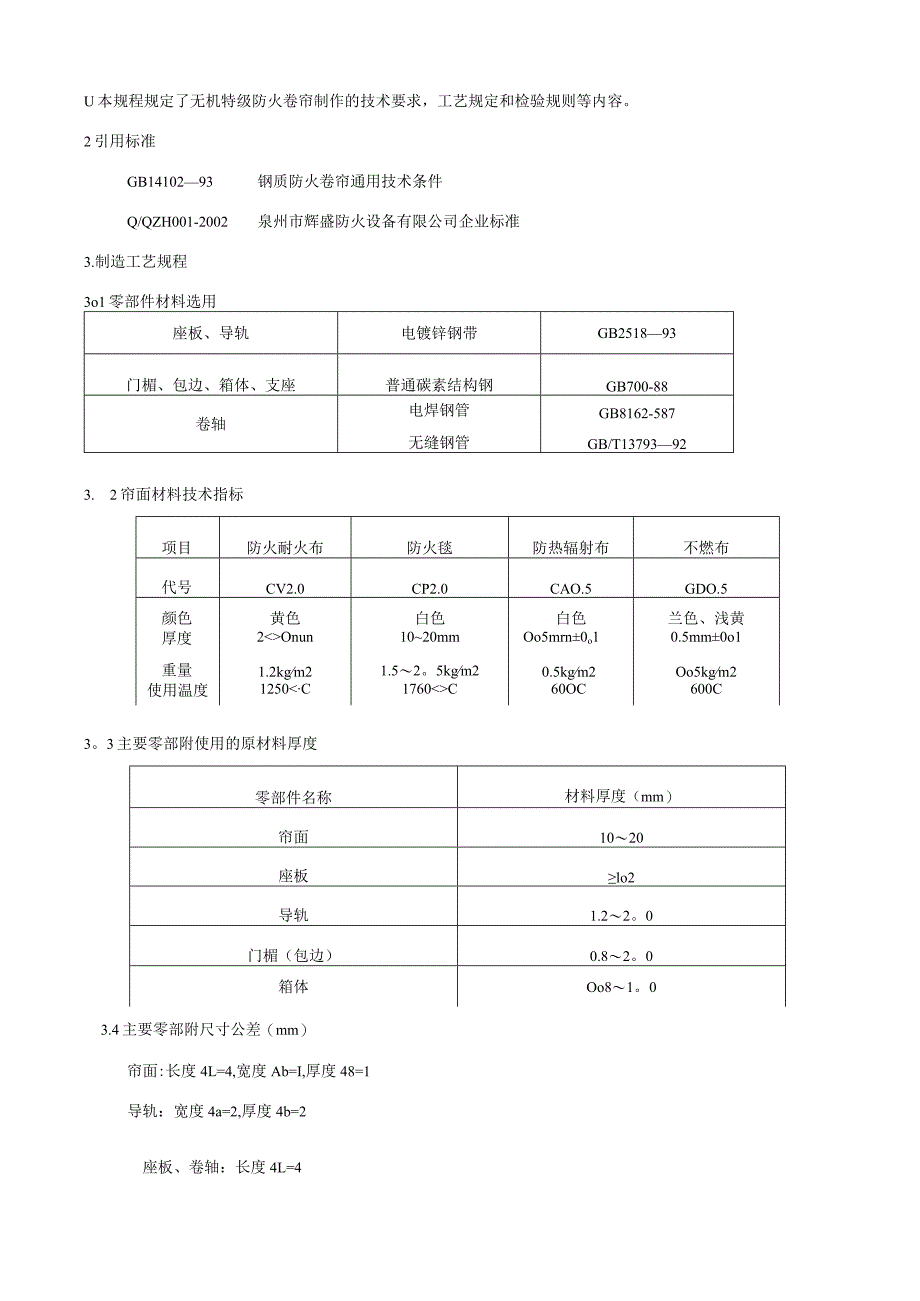

3、述：2o3.1公司内部生产组织的主要任务a。原材料、零部件的采购及运输；bo卷轴、导轨的制作、加工及运输。2.3。2.现场生产任务a.电机、支承板、卷轴、帘布、导轨的拼装；b.各零部件的配套组装；Co卷帘调试。3 .产品的运输卷轴及帘面的运输，拟采用大型货车运输至施工现场后，利用工地现场上下梯道或车道将卷轴帘面送至各洞口安装处。4 .工程质量管理4o1严格质量管理，接受甲方与监管部门的监督。4。2建立健全质量管理体系，设立专职质检人员。4.3. 严格按照有关标准，为用户提供优质产品。4。4.质量保证措施（见附录七）。4o5.质量管理网络图（见附图二）。U本规程规定了无机特级防火卷帘制作的技术要
4、求，工艺规定和检验规则等内容。2引用标准GB1410293钢质防火卷帘通用技术条件Q/QZH001-2002泉州市辉盛防火设备有限公司企业标准3.制造工艺规程3o1零部件材料选用座板、导轨电镀锌钢带GB251893门楣、包边、箱体、支座普通碳素结构钢GB700-88卷轴电焊钢管无缝钢管GB8162-587GB/T13793923. 2帘面材料技术指标项目防火耐火布防火毯防热辐射布不燃布代号CV2.0CP2.0CAO.5GDO.5颜色黄色白色白色兰色、浅黄厚度2Onun1020mmOo5mrn0o10.5mm0o1重量1.2kgm21.52。5kgm20.5kgm2Oo5kgm2使用温度1250
5、C1760C60OC600C3。3主要零部附使用的原材料厚度零部件名称材料厚度（mm）帘面1020座板lo2导轨1.22。0门楣（包边）0.82。0箱体Oo81。03.4主要零部附尺寸公差（mm）帘面:长度4L=4,宽度Ab=I,厚度48=1导轨：宽度4a=2,厚度4b=2座板、卷轴：长度4L=43o5挂钩根据图纸加工，要求尺寸一致，用钾钉钾在夹板上,要求美观，伸入导轨内深度一致.3. 6帘面3。6。1根据门洞大小，由专业的生产厂家制作。3.7导轨3o7。1为了使帘板运行时顺利进入导轨，导轨的顶部应成圆弧喇叭口，其长度为75mm。3。7。2导轨的滑动面应光滑平整，不允许有扭曲、凹凸等，直线度每
6、米不得大于1。5mm,全长直线度不超过Oo12%.3o8座板座板保证直线度，不允许有扭曲，凹凸等。3o9.1卷轴3。9。1。1要求直线度好,无焊接缺陷。选用原则：A.跨度39,采用8无缝管或9焊管，壁厚6mm以上.当跨度较大时，卷筒需二次对接，必须遵守等外径,保证同轴度，对接遵守下列原则：A.对接长度不宜超过整根卷筒的1/3。B.对接的卷筒跨度较大，管径大，采用十字交叉两边接板对接,全部满焊。3.9.1.2卷筒管壁焊接A.定位焊：首先将需二次对接的管连接板调整好，保证直线度，从90。方向测量二母线,确认后定位焊，焊点56rn为宜。B.管壁焊接：焊条与水平线成45。50。角度,且从下往上焊，绝不
7、允许从上往下焊.C.焊接过程中应敲击焊缝消除内应力。D.电流选择：采用302焊条,选用90IlOA电流。3o9.1o3引片螺丝孔A.所有螺丝孔在同一母线上，找母线时保证母线与管中心在同一平面内，严防出现螺旋母线。B.氧割螺母孔。C螺母焊接时，应作适当调整，确保所有螺孔在同一母线上，同时保护好螺孔不烧焊。3o9.1o4卷轴外壁去锈，刷上防锈漆。3.9o2轴头3.9.2.1 轴头直径的选用依卷门机型号而定：A. 300型轴头直径d=630B. 500型、600型轴头直径d=4）35C. 800型、100o型、1300型轴头直径d=40或d=50（跨度W27m）3。9。2。2轴头的加工加工出的轴头直
8、径必须与选用的轴承相宜，加工严格按公差要求，即要保证合理间隙，顺利安装，又不能配合间隙过大,使轴承局部过载而损坏。3. 9.3圆盘3. 9.3,1圆盘厚度选用原则：A. 5、6”卷轴选6mmoB. 8或8以上卷轴选用8mm.3.9.3.2圆盘内孔依卷门机轴头直径配车,宜轻压，保证焊接强度，圆盘内孔两端倒角1.5X45。，圆盘外径依卷轴配车，宜轻压，外径倒角1.5X45%3.9.3o3焊接A.焊接采用也3.2电焊条，电流推荐用110A.B.圆盘与卷轴焊接5、6”卷筒外面圆盘满焊,第二圆盘塞焊，但不得少于六点。8”及以上卷筒，外面圆盘满焊，第二圆盘采用满焊，从卷筒上割一开口，焊好圆盘后，再将开口焊
9、上。整个焊接过程中，焊渣一定要去尽，同时将焊缝轻敲一、二遍,消除焊接应力。3.10左、右支承板3oIOo1依据卷帘加工单,根据跨度选择板厚：跨度W8m,=8mm,跨度W8m,=IOmm01.1.1 IOo2依据卷帘加工单,确定支承板形式：中装、侧装、中侧装.3.10.3 依据工单、图纸、划线，氧割下料，去除氧割焊渣。3.10.4 若采用调心轴承，必须准确划线钻调心轴承安装孔；如果侧装，根据安装高度保证轴承中心线至支承板安装面的距离（中心距）。3oIOo5左、右支承板安装孔:划线准确，依线钻孔、氧割腰形孔，去除溶渣，氧割时保证割面平整，不允许斜坡。3o10.6如为侧装支架板,应按要求焊接，保证垂
10、直度要求,去除焊渣，不允许假焊、虚焊等缺陷。3.10.7涂防锈漆3. 11门楣3oHo1门楣防火帘片,要求直线度好、不扭曲、凹凸2.防火卷帘门安装工艺规程Io目的对安装作业进行规范，确保安装质量满足有关规定要求。2。适用范围适用于卷帘门安装施工的全过程。3o操作流程3.1 安装工艺流程清点材料复核门洞画线固定支承板装卷轴装挂帘布固定导轨-电器安装调试一安装门楣f接电源综合调试-清理。3。2。在安装工地找好材料堆放场地，防潮防腐蚀，在安装中注意材料规范，不乱摆乱放,严防损坏、丢失。3.3 安装班长接受任务后,照单（材料明细表）清点材料,做到不漏、不混。304复核门洞,用卷尺测量门洞,对照加工单,
11、检查尺寸是否正确。3.5 固定支座3o5o1依据卷帘安装结构示意图,确定安装形式（中装、侧装、中侧装）.3o5o2依据卷轴长度、帘布长度、导轨长度、安装高度找好安装基准点.3.5.3用水平管找准卷轴水平点，确定安装高度，同时保证两端在一个对称面内，不允许出现一前一后.确定好拖板基准点,依据基点，根据支座划好膨胀螺栓孔线，打好膨胀螺栓,固定好支承板。3.5o4空心墙体采用穿墙螺栓固定，另加斜撑加固，确保支座牢固可靠。3。6吊装卷轴3o6.1将卷轴和卷轴联轴节联接好，然后再将轴承（调心轴承）固定好。3。6。2调整卷轴水平度，允许在洞口的1/300内，并与支座平面垂直，保证卷轴、联轴节、轴承同轴度一
12、致，使之运转自如.3。7安装卷门机3.7.1在不接通电源的情况下，装上卷门机，各个旋转轴的链轮中心应同轴一致，无破损.3.7.2卷门机小链轮、大链轮的安装既要保证对称平面位移度AE,又要保证两链轮轴线间的不平行度,见图一。E0o2/100;0.6/1003. 7.3安装链条，调节中心距。调节螺栓，使链条胀紧合理,再锁紧螺母，避免运行时损坏齿轮箱的脚柱，同时也保证了卷帘门重定位精度，允许精度W20mm.3。7.4手拉环形链条进行机械传动方面的调试，检查传动系统的灵活性，不得有传动阻滞、异声。3。7。5检查卷门机制动器，消除其打渐现象，保证卷帘下行时不出现突降，但制动要灵敏。3o8装挂帘布3.8.
13、 1根据图纸要求，装好引片，同时应注意加厚平垫圈，拧紧引片螺母，使引片紧贴卷筒。3. 8.2控制帘布轴向窜动量在2mm内。3.80 4卷帘放到下限位时，卷轴上帘布不得少于半圈.3.81 5帘布边沿与链条应有一定的间隙,防止在运行中碰落链条。3.82 6帘布装配成卷帘后，在运行时应当平行升降不允许有倾斜，卷帘的不平直度不大于洞口高度的l3003o9固定导轨3.83 1导轨进入箱体不少于70mm,导轨上部喇叭口形状应合理（现场整形），使帘布在整个运行中不出现阻滞现象,导轨底部应埋入地板面，避免地板面与导轨底端出现空档。3o9。2导轨整体应平直，不扭曲，槽口宽度整体一致,导轨槽口宽度为2226mm。
14、3o10固定座板3.84 。1座板与地面的接触应均匀、平行,在运行时不允许有倾斜。3o10.2采用钾接或螺钉联接,钉间距不大于300mm,且分布均匀美观.3o11电器安装1.11.1 为了保证电气安全可靠，所有电器安装位置不允许安装在可燃材料上，所有的电气线路不允许裸露,应埋入墙内或有穿管.3。11.2卷门机供电电源线不小于Imm%3. 11o3卷门机必须可靠接地，以防触电,保护接地线用大于或等于U5w绝缘铜线。4. Ilo4电气按钮1）电气按钮安装在控制方便的位置，根据卷帘位置决定是内、外联动安装，还是单面安装，按钮盒安装高度5米。2）电气按钮启动操作灵活，集中控制和联动控制的动作要准确灵敏。5. 11.5电控箱1）电控箱应固定可靠，安装在卷帘附近2米范围内的暴露部位及随时能控制的部位。2）电控箱安装在消防喷淋不到的地方,运用时电控箱不因进水而影响运行。3）报警喇叭安装在电控箱内。3. 12调试本次调试属机械方面调整，重点检查以下方面A. 自重下落是否正常B. 环形链条运行是否自如C. 卷门机制动器是否正常D. 调心轴承紧定螺钉是否紧固E. 轴承滚珠是否破裂F. 大小链轮中心面是否在同一平面内，链条松紧度是否合理G. 支座紧固件是否
