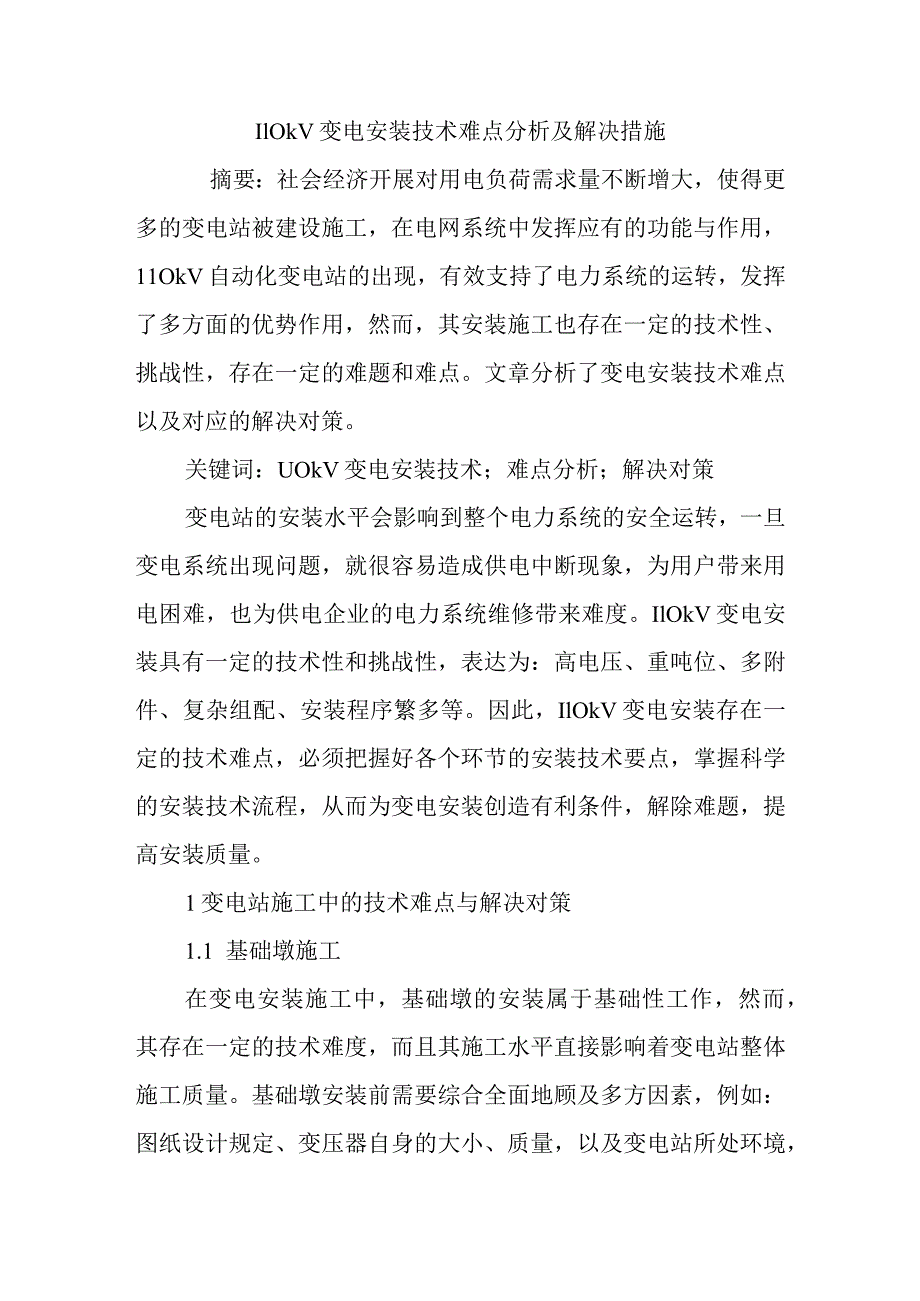

1、IlOkV变电安装技术难点分析及解决措施摘要：社会经济开展对用电负荷需求量不断增大，使得更多的变电站被建设施工，在电网系统中发挥应有的功能与作用，11OkV自动化变电站的出现，有效支持了电力系统的运转，发挥了多方面的优势作用，然而，其安装施工也存在一定的技术性、挑战性，存在一定的难题和难点。文章分析了变电安装技术难点以及对应的解决对策。关键词：UOkV变电安装技术；难点分析；解决对策变电站的安装水平会影响到整个电力系统的安全运转，一旦变电系统出现问题，就很容易造成供电中断现象，为用户带来用电困难，也为供电企业的电力系统维修带来难度。IlOkV变电安装具有一定的技术性和挑战性，表达为：高电压、重

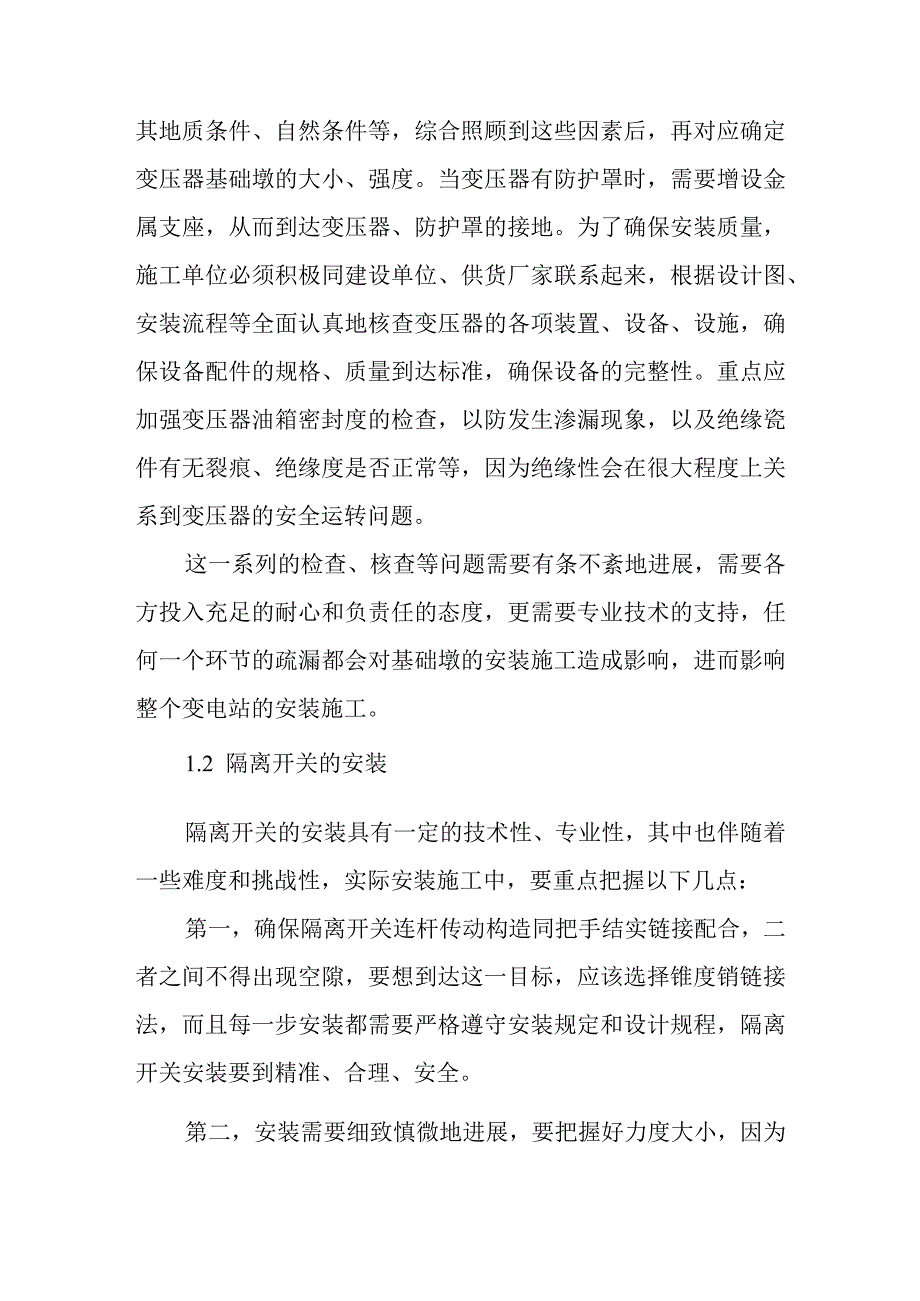

2、吨位、多附件、复杂组配、安装程序繁多等。因此，IlOkV变电安装存在一定的技术难点，必须把握好各个环节的安装技术要点，掌握科学的安装技术流程，从而为变电安装创造有利条件，解除难题，提高安装质量。1变电站施工中的技术难点与解决对策1.1 基础墩施工在变电安装施工中，基础墩的安装属于基础性工作，然而，其存在一定的技术难度，而且其施工水平直接影响着变电站整体施工质量。基础墩安装前需要综合全面地顾及多方因素，例如：图纸设计规定、变压器自身的大小、质量，以及变电站所处环境，其地质条件、自然条件等，综合照顾到这些因素后，再对应确定变压器基础墩的大小、强度。当变压器有防护罩时，需要增设金属支座，从而到达变压
3、器、防护罩的接地。为了确保安装质量，施工单位必须积极同建设单位、供货厂家联系起来，根据设计图、安装流程等全面认真地核查变压器的各项装置、设备、设施，确保设备配件的规格、质量到达标准，确保设备的完整性。重点应加强变压器油箱密封度的检查，以防发生渗漏现象，以及绝缘瓷件有无裂痕、绝缘度是否正常等，因为绝缘性会在很大程度上关系到变压器的安全运转问题。这一系列的检查、核查等问题需要有条不紊地进展，需要各方投入充足的耐心和负责任的态度，更需要专业技术的支持，任何一个环节的疏漏都会对基础墩的安装施工造成影响，进而影响整个变电站的安装施工。1.2 隔离开关的安装隔离开关的安装具有一定的技术性、专业性，其中也伴

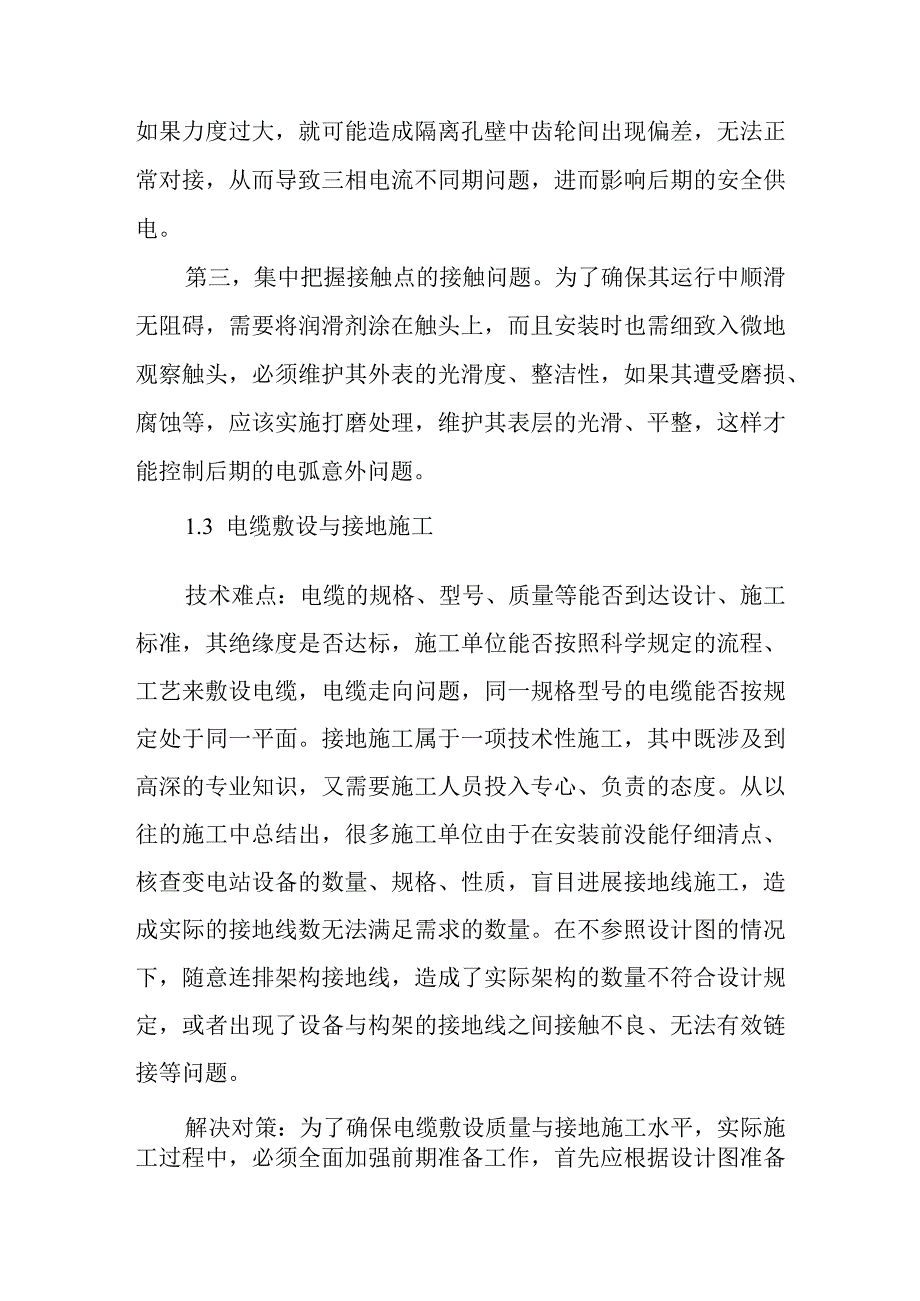

4、随着一些难度和挑战性，实际安装施工中，要重点把握以下几点：第一，确保隔离开关连杆传动构造同把手结实链接配合，二者之间不得出现空隙，要想到达这一目标，应该选择锥度销链接法，而且每一步安装都需要严格遵守安装规定和设计规程，隔离开关安装要到精准、合理、安全。第二，安装需要细致慎微地进展，要把握好力度大小，因为如果力度过大，就可能造成隔离孔壁中齿轮间出现偏差，无法正常对接，从而导致三相电流不同期问题，进而影响后期的安全供电。第三，集中把握接触点的接触问题。为了确保其运行中顺滑无阻碍，需要将润滑剂涂在触头上，而且安装时也需细致入微地观察触头，必须维护其外表的光滑度、整洁性，如果其遭受磨损、腐蚀等，应该实
5、施打磨处理，维护其表层的光滑、平整，这样才能控制后期的电弧意外问题。1.3 电缆敷设与接地施工技术难点：电缆的规格、型号、质量等能否到达设计、施工标准，其绝缘度是否达标，施工单位能否按照科学规定的流程、工艺来敷设电缆，电缆走向问题，同一规格型号的电缆能否按规定处于同一平面。接地施工属于一项技术性施工，其中既涉及到高深的专业知识，又需要施工人员投入专心、负责的态度。从以往的施工中总结出，很多施工单位由于在安装前没能仔细清点、核查变电站设备的数量、规格、性质，盲目进展接地线施工，造成实际的接地线数无法满足需求的数量。在不参照设计图的情况下，随意连排架构接地线，造成了实际架构的数量不符合设计规定，或
6、者出现了设备与构架的接地线之间接触不良、无法有效链接等问题。解决对策：为了确保电缆敷设质量与接地施工水平，实际施工过程中，必须全面加强前期准备工作，首先应根据设计图准备好变电器支架配件，其次要严格检查并验收电缆的规格、型号、绝缘度等，通常电缆线要到达三芯或四芯，确保其质量，安装时保证电缆走向科学正确，同一规格型号的电缆要按规定处于同一平面，安装时必须依照设计标准来控制其载流量，具体控制方法为：在干线与支线中预留局部载流，以此来有效预防其流量超载，而且要确保电缆处于枯燥、无污染状态，防止其受潮，同时，重点检察电缆敷设的顺序、流程、所采用的敷设工艺等，科学的敷设顺序为自上方到下方，从而确保成功敷设
7、的电缆不受影响，防止扭曲敷设，控制电缆同其他设备线路间的摩擦，为电缆敷设创造良好的环境，步步为营地把好质量关。接地施工方面，第一，必须严格依照设计标准来接地干线，确保接地电缆和接地体间距离在5m以上，接地体同其他设备，例如：避雷设备、地面建筑物等要保持在2m以上的距离。第二，把握好接地干线与引线之间的衔接，其衔接长度要在IOCm以上。1.4 变压器安装与调试技术难点：变压器的安装与调试是一项复杂又颇具技术性的工作，其中涉及到多项检验测试，要履行多个程序，具体为：调试前需要对变压器油进展化验，达标后，让油保持静态一昼夜以上，在此基础上才能开场进展调试。其中的安装技术工艺为:第一，科学安装支架配件
8、。必须重视支架配件自身质量与安装质量的验收，严格根据说明规定进展安装，其中重点检查螺栓的固定与拧紧程度，应该选择特定的工具，例如：力矩扳手来结实拧紧螺栓，可以屡次反复检验其严密度、结实度，直至其到达合格标准。第二，选择相对平整、开阔的空间，并依照说明规定组装变压器，成功组装后，要及时同甲方、制造商等针对各项设备的工艺、性能、质量等展开讨论与测试，保证其工艺与质量的正确科学。第三，变压器抵达施工场地后，重点检查其散热器附件、储油柜等的充油情况，维护变压器内部的整洁、枯燥，从而为变压器的安装调试做好准备。第四，在安装储油柜与散热器之前，必须重点查看其胶囊有无损坏、腐蚀、破裂等现象，也要使储油柜处于
9、整洁、枯燥、无腐蚀、无变质的状态，及时清理不干净的物质，经过试压操作后，再装配油位表，重点核查连杆伸缩情况，保证其最低油位合理达标。这其中涉及到的调试工艺技术为：第一，绕组、套管等的直流电阻值应该和其额定值比照起来，不会有太大出入，浮动范围控制在2%；其绝缘电阻要至少到达出厂值的70%,吸收比也要接近出厂值。第二，科学测量铁芯绝缘电阻值，可以选择专门的测量表（2500VMQ）,需接连测量60s,而且这一过程中不应出现闪络、击穿等问题。第三，交流耐压试验，以出厂时的80%为标准围绕中性点开展耐压试验。同时，也要做好其他测试工作，例如：电压比测试、绕组变形测试等。1.5 各项电气设备的调试电气设备
10、的调试检验十分重要，特别是变压器的绝缘试验能够判断出其能否承受高压过电时的绝缘水平。同时，各项保护设备的调试也各具功能和作用，例如：调试差动保护能够有效检测出当变压器故障时，外在的电源能否被及时切断，关系到其他电气设备的安全，因此，必须做好差动回路的调试工作。2完毕语IIOkV变电安装具有一定的技术性和挑战性，必须明确变电安装中的技术难点，掌握科学的安装流程和技术，正确地利用这些技术，提高安装质量和水平，沉着维护变电系统的长久、持续、高效运转，提高变电服务水平。参考文献1尹文辉.基于变电站电力施工的几点技术思考J城市建设理论研究（电子版），2012.2张树德,焦延芬论电力工程中IlOkV电气安装工艺J黑龙江科技信息，2013.
